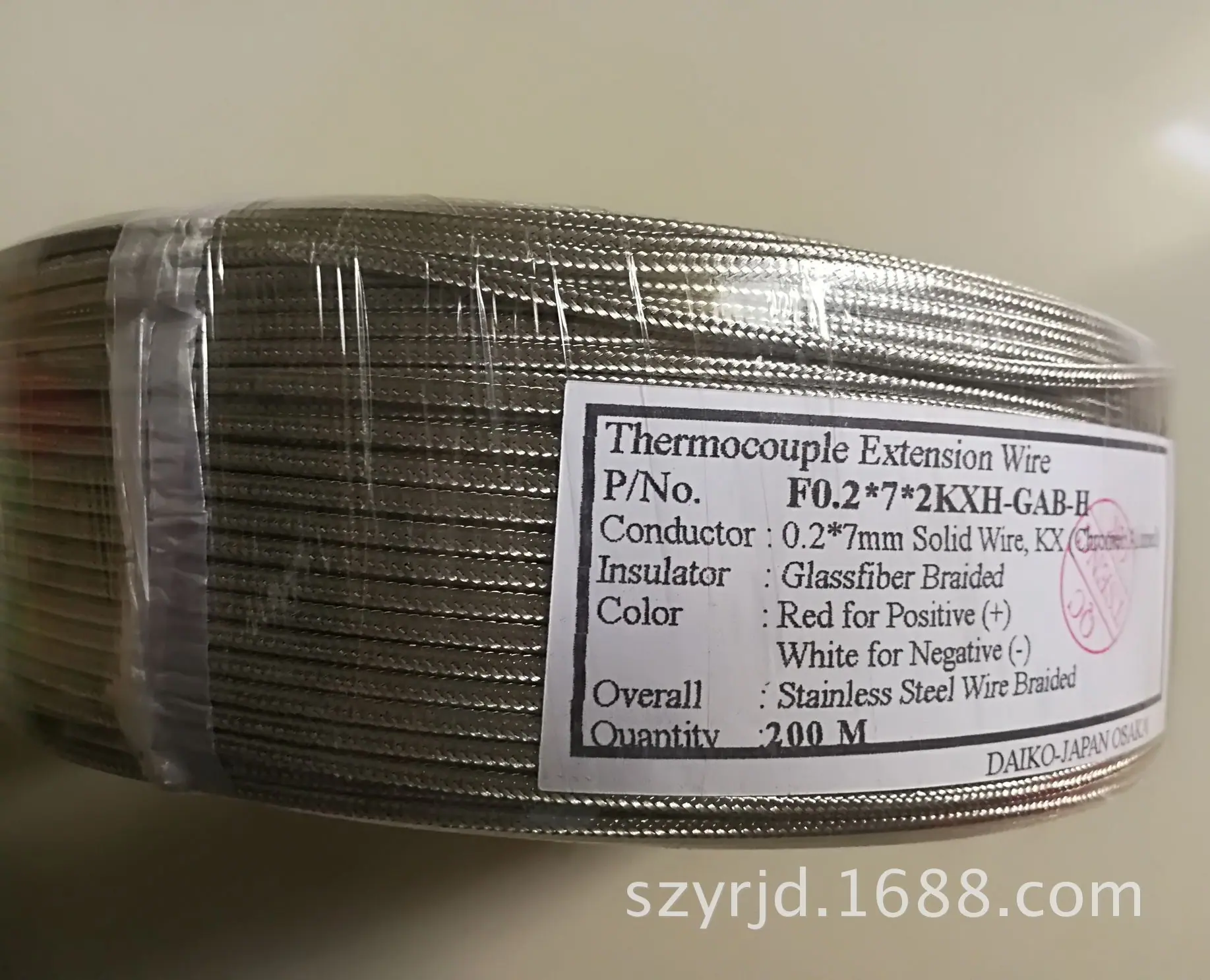

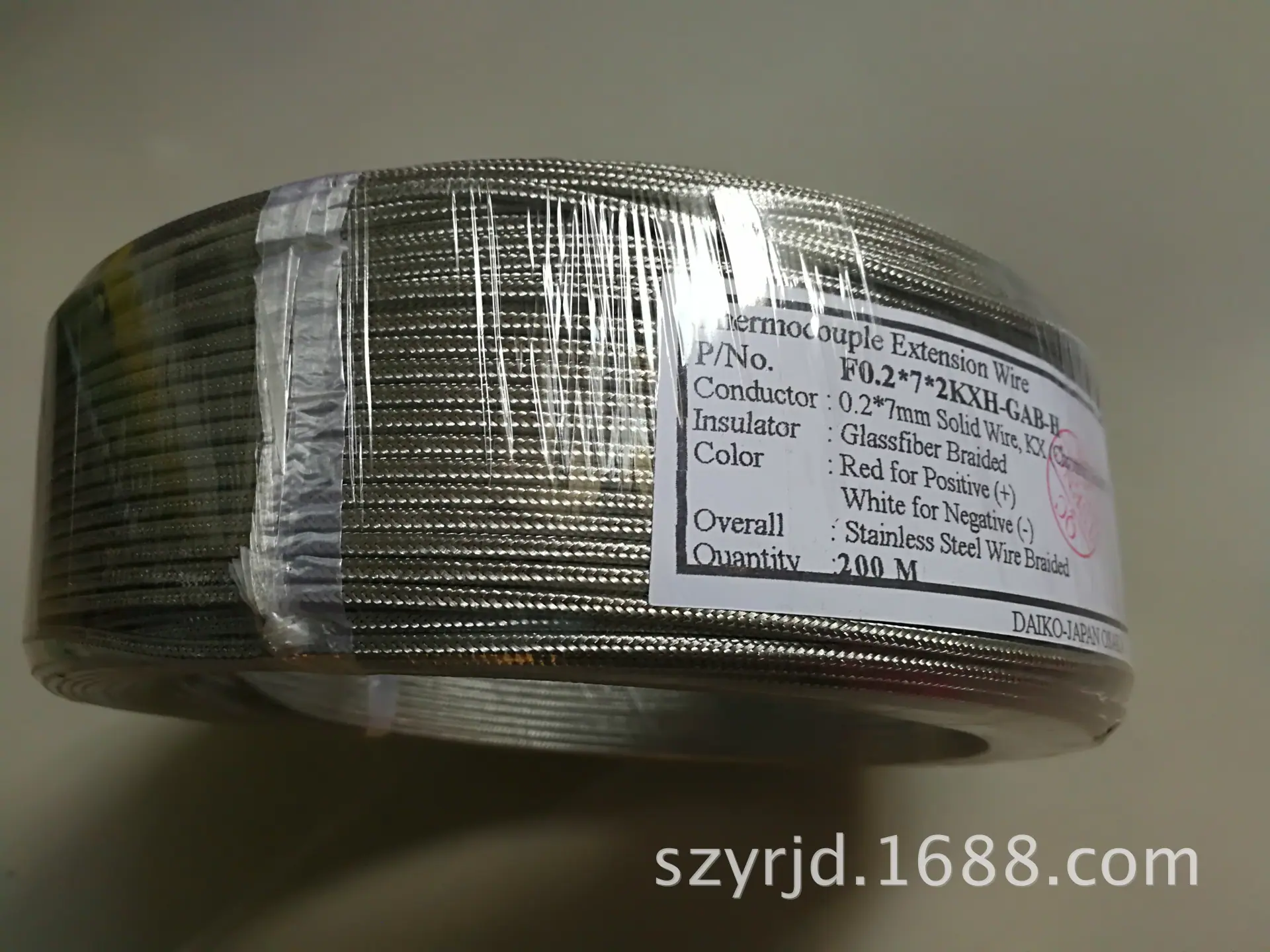

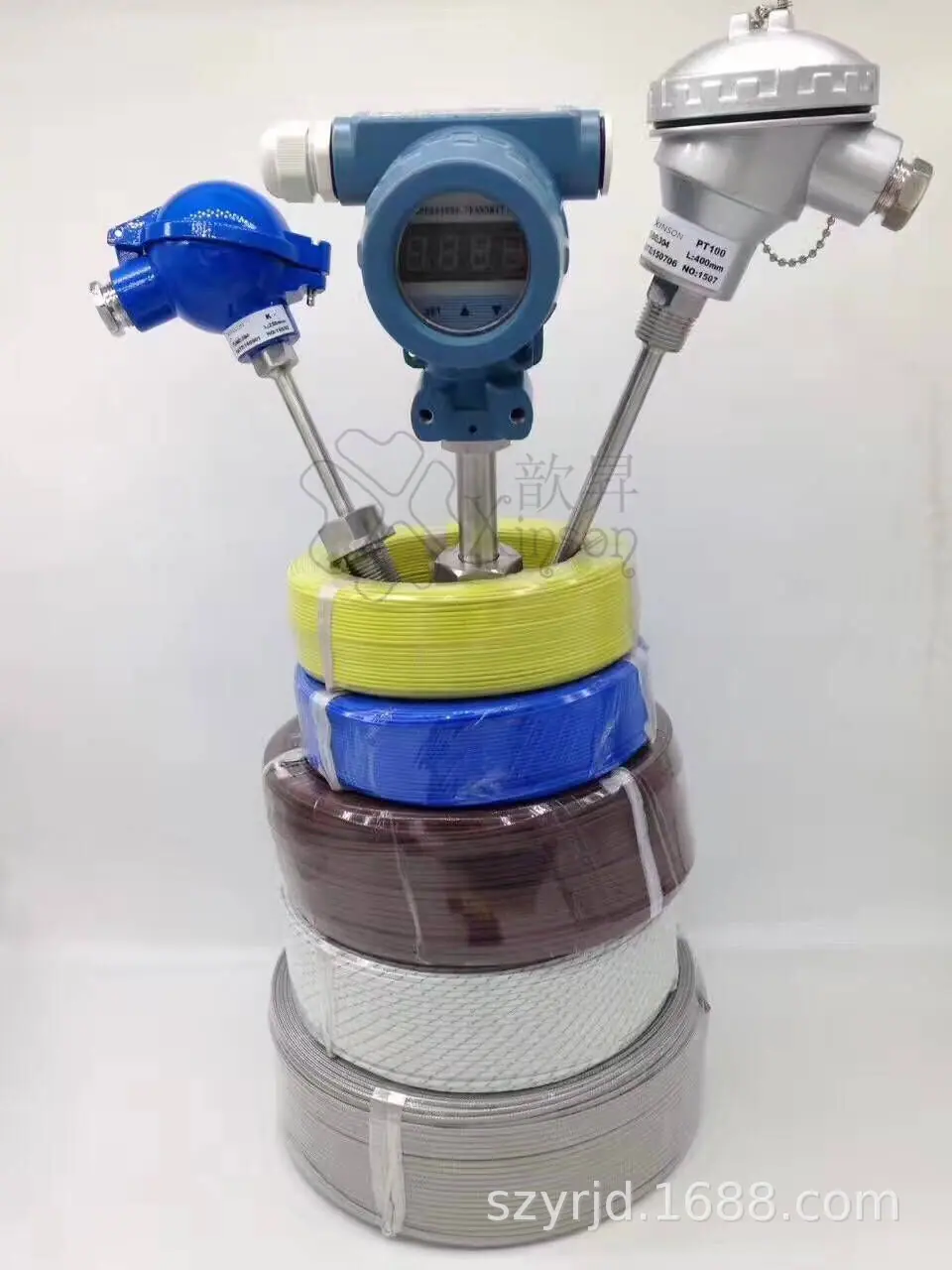

Alambre de soldadura fuerte para vidrio resistente a altas temperaturas, alambre de termopar de acero inoxidable F0.2 * 7 * 2KXH Fabricantes de Taiwán

Precauciones para el Cable de Compensación Xin Sheng XS

1. Selección de cables compensadores Xin Sheng XS

La selección de los cables de extensión Xin Sheng XS debe ser correcta según el tipo de termopar utilizado y la aplicación. Por ejemplo, los termopares tipo K deben usar cables de extensión para termopar tipo K, y el rango de temperatura de trabajo debe seleccionarse de acuerdo con la aplicación. Generalmente, la temperatura de trabajo de kx es de -20～100℃, y el rango amplio es de -25～200℃. El error para el grado estándar es de ±2.5℃, y para el grado de precisión es de ±1.5℃.

2. Conexión de contacto

Las dos uniones del terminal del termopar deben estar lo más cerca posible y su temperatura debe mantenerse constante. La temperatura de la conexión con el terminal del instrumento debe mantenerse constante en la medida de lo posible. Si hay un ventilador en el gabinete del instrumento, la unión debe estar protegida para que no sople directamente sobre ella.

3. Utilice la longitud

Debido a que la señal del termopar es muy baja, a nivel de microvoltios, si la distancia utilizada es demasiado larga, la atenuación de la señal, sumada a la interferencia de una fuerte electricidad ambiental, puede distorsionarla, lo que resulta en una medición y un control de temperatura imprecisos. Se producirán fluctuaciones de temperatura cuando el control sea riguroso.

Según nuestra experiencia, suele ser mejor controlar la longitud del cable de compensación del termopar dentro de los 15 metros. Si supera los 15 metros, se recomienda utilizar un transmisor de temperatura para transmitir las señales. Este transmisor convierte el valor de potencial correspondiente a la temperatura en corriente continua para su transmisión y ofrece un alto nivel de antiinterferencias.

4. Cableado

El cable de compensación debe tenderse lejos de líneas eléctricas y fuentes de interferencia. Si es inevitable cruzarlos, se deben utilizar rutas cruzadas en la medida de lo posible en lugar de rutas paralelas.

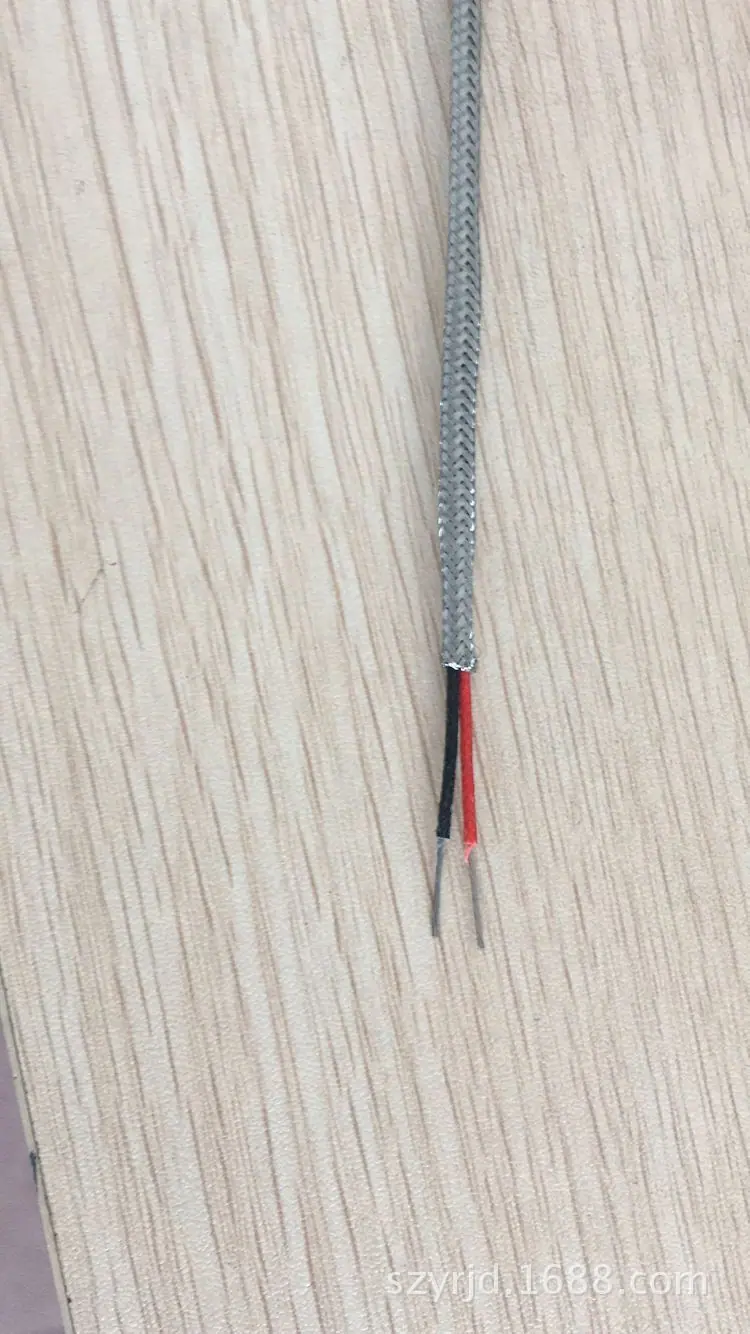

5. Cable de compensación blindado

Para mejorar la resistencia a interferencias del cable de conexión del termopar, se pueden utilizar cables de compensación apantallados. En situaciones con numerosas fuentes de interferencia in situ, el efecto es mejor. Sin embargo, la capa de apantallamiento debe estar estrictamente conectada a tierra; de lo contrario, no solo dejará de funcionar como apantallamiento, sino que aumentará las interferencias.

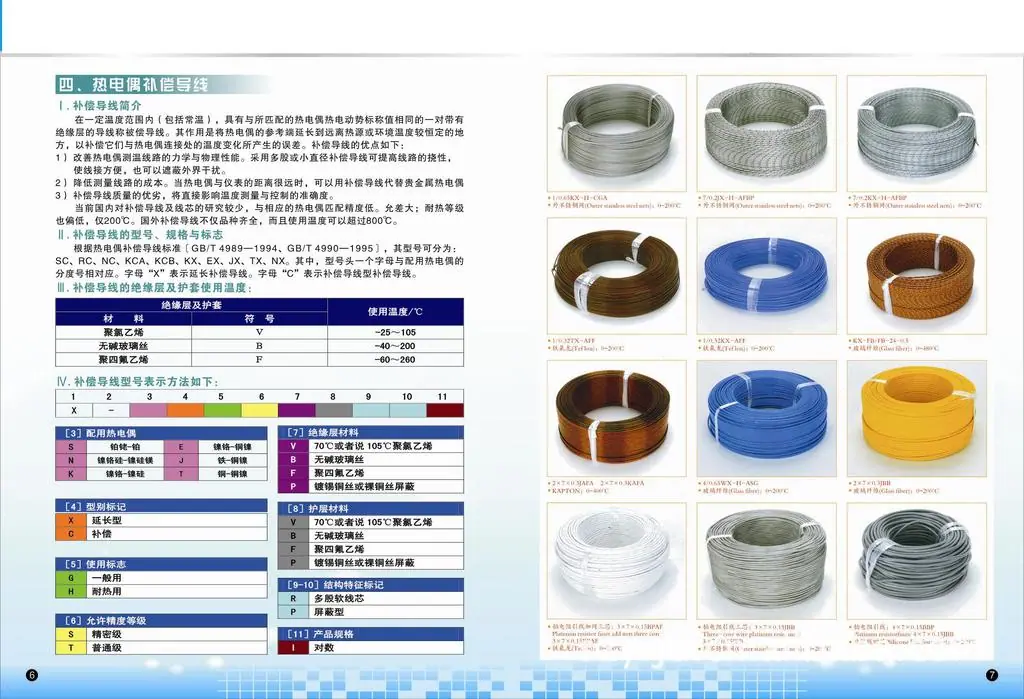

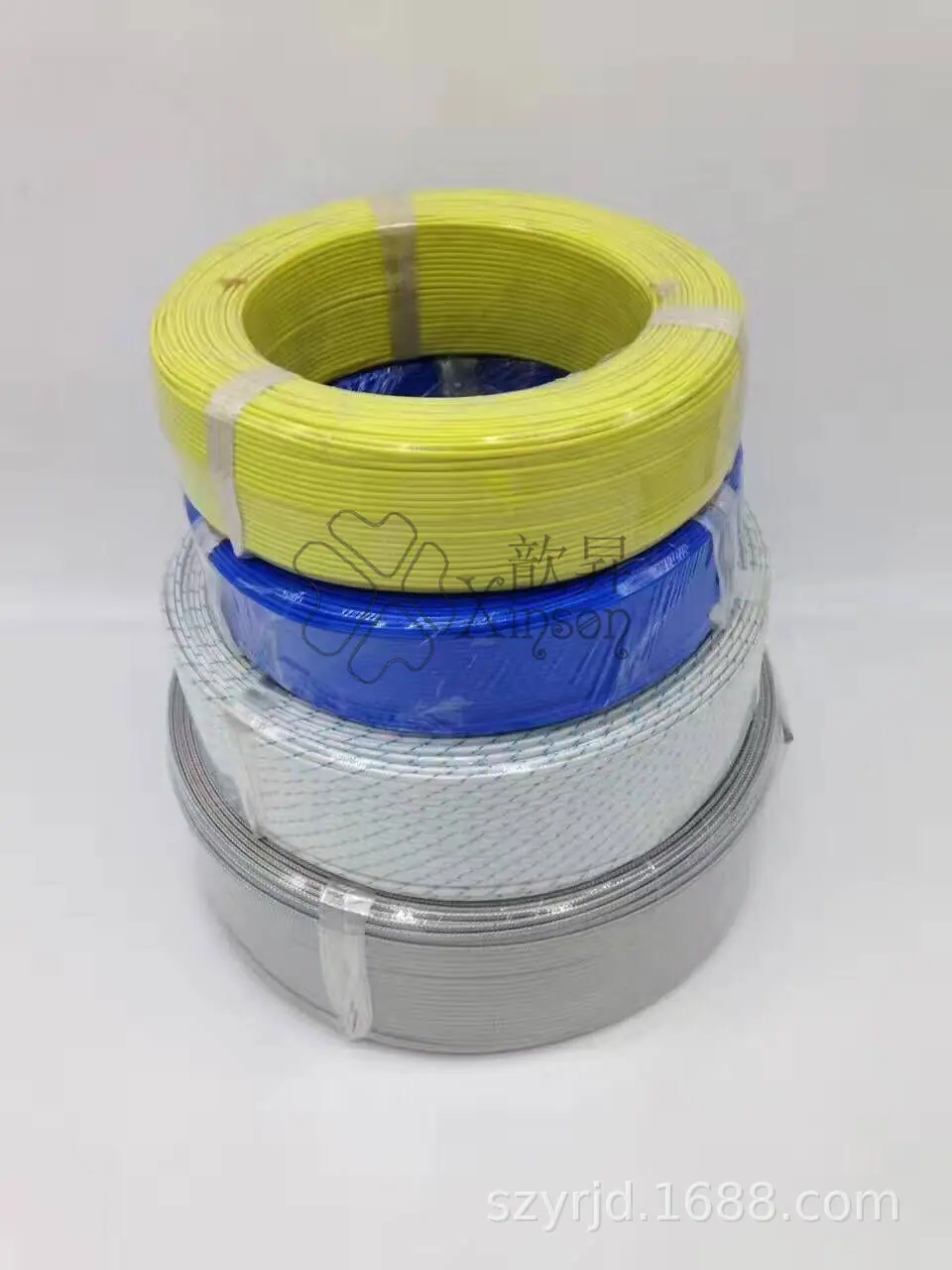

Modelo de Plomo de Compensación Xin Sheng XS

Adopción equivalente: Norma internacional IEC584-3 "Termopares - Parte 3: Cables de extensión y de compensación", la calidad del producto es superior a la norma nacional B4989—85 "Cables de compensación para termopares". La capa aislante y la cubierta están hechas de fluoroplástico importado de alta calidad, y se utiliza un nuevo proceso de extrusión continua general, lo que hace que el producto tenga una excelente resistencia a ácidos, álcalis, desgaste y retardancia a la llama, y puede sumergirse en aceite y agua para uso a largo plazo. La temperatura de funcionamiento es de -60～205～260℃, lo que pertenece al nivel avanzado internacional actual. Modelo y nombre:

Los modelos de cable de compensación Xin Sheng XS se dividen por tipo de producto en: SC, KC, KX, EX, JX, TX.

Entre ellos: a) La primera letra del modelo corresponde al número de graduación del termopar;

b) La letra "X" indica cable de compensación extendido (tipo)

c) La letra "C" indica tipo de compensación alambre de compensación (tipo)

Nota: El cable de compensación tipo SC se puede usar con termopares tipo R.

Uso de clasificación, grado de tolerancia, marcado de color del recubrimiento protector:

Características estructurales, capa de aislamiento, material de la cubierta, temperatura de operación

Número de producto (marcado)

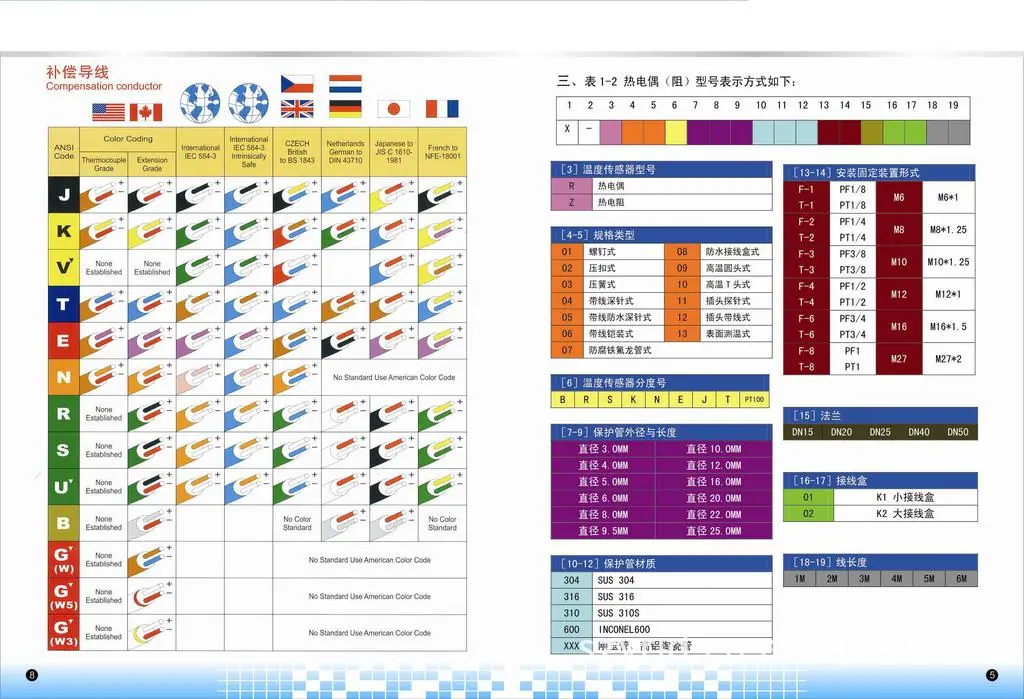

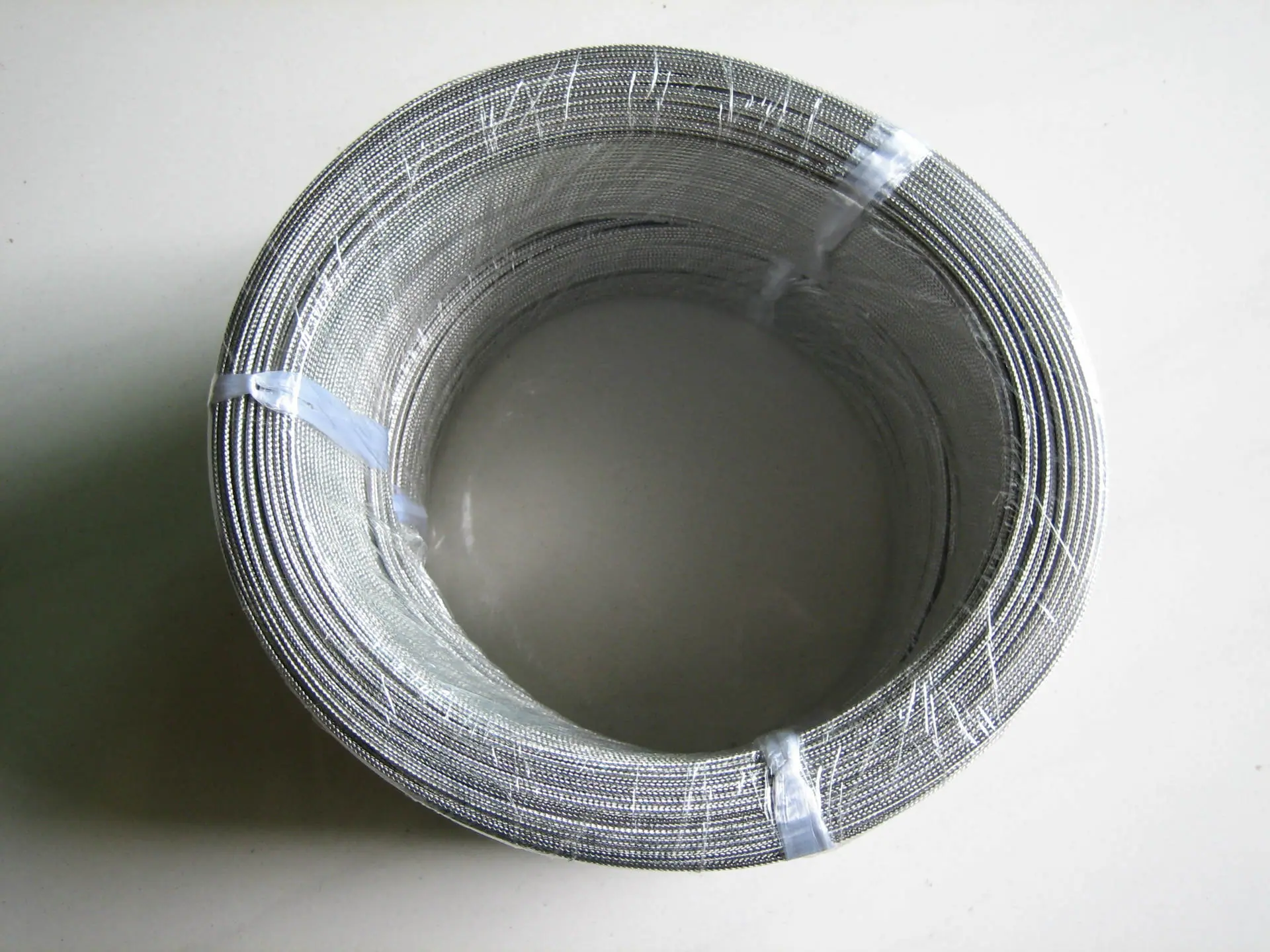

Colores del Alambre de Aleación de Plomo Compensadora Xin Sheng XS y Capa Aislante

1. Los cables de extensión compensadores Xin Sheng XS se dividen por tipo de producto en: SC BC KC KX JX TX EA, donde la letra "×" indica un conductor de compensación tipo extensión, la letra

“C” indica que el potencial termoeléctrico y los valores de resistencia del cable compensador cumplen con las disposiciones de la siguiente tabla:

2. La resistencia de aislamiento del cable de compensación después de 24 horas en agua a 40 ℃ no será inferior a (10 metros) 25 MΩ.

3. El cable de compensación se somete a una prueba de 5 veces el diámetro exterior después de 24 horas de envejecimiento térmico y pasa una prueba de voltaje de 5000 V/1 min sin averiarse. [

Función del cable de compensación Xin Sheng XS

La función del cable compensador Xin Sheng XS

Se utiliza para extender la unión fría del termopar, es decir, el termopar móvil, y conectarlo con el instrumento de visualización para formar un sistema de medición de temperatura. Es equivalente al estándar nacional IEC 584-3 "Termopares - Parte 3: Cables de extensión y de termopar". El producto se utiliza principalmente en diversos dispositivos de medición de temperatura y ha sido ampliamente utilizado en energía nuclear, petróleo, industria química, metalurgia, energía eléctrica y otros departamentos.

Instrucciones de Pedido de la Línea de Compensación Xin Sheng XS



Al pedir el cable de compensación Xin Sheng XS, se deben especificar el modelo, las especificaciones, el área de la sección transversal del conductor, el número de núcleos, el método de blindaje y la cantidad.

Ejemplo: EX-GV2R-GS 2×2.5mm21500m EX-FPF-GS 24×2×2.5mm21000m(Totalmente Blindado)

KX-HF4BPP-GS 12×2×1.5mm212000m(dividido por pares)

Cable de Extensión para Termopar Xin Sheng XS

Al seleccionar un cable de extensión para termopar, necesita conocer la temperatura ambiente y las condiciones de trabajo del sitio. Según la temperatura ambiente en el sitio, seleccione el aislamiento adecuado para el cable de extensión. Generalmente, para temperaturas ambiente entre -25～105℃, use una cubierta de fluoropolímero. Para temperaturas ambiente entre -60～205℃, use perfluoroalcoxi alcano (PFA) como material de la cubierta. Para temperaturas entre -60～260℃, use politetrafluoroetileno (PTFE) como material de la cubierta para el cable de extensión del termopar. Por lo tanto, preste mucha atención a las condiciones de trabajo del sitio al realizar su selección.

Principio de Medición de Temperatura del Cable de Compensación de Termopar

La función del cable de compensación para termopar es extender los electrodos del termopar, es decir, trasladar la unión fría del termopar y conectarse con el instrumento de visualización para formar un sistema de medición de temperatura. El producto se utiliza principalmente en diversos dispositivos de medición de temperatura y se ha utilizado ampliamente en departamentos como el petrolero, la industria química, la metalurgia y la energía eléctrica.

Generalmente, los termopares pueden estar a decenas de metros del instrumento de medición de temperatura, y la temperatura en la unión fría (extremo del cable de conexión) del termopar es diferente de la temperatura ambiente del instrumento de medición de temperatura (e incluso puede alcanzar decenas de grados).

Si se utilizan cables de cobre ordinarios, según el principio del termopar, se generará un potencial de diferencia de temperatura en los puntos de conexión, lo que provocará errores de medición.

El problema de la caída de voltaje en los cables de transmisión de larga distancia, debido a que la impedancia de entrada del termómetro es relativamente alta, la fuerza electromotriz de diferencia de temperatura (nivel de milivoltios) generada por el termopar tiene una corriente de transmisión muy pequeña (nivel de microamperios), por lo que la pérdida por caída de voltaje en el cable es muy pequeña y generalmente está dentro del rango de error. Por lo tanto, existen transmisores de termopar que toman la señal del termopar y emiten 4-20mA, lo que permite la transmisión a larga distancia sin necesidad de cables de compensación.

Si se utilizan cables compensadores (deben coincidir con el número de graduación del termopar), los materiales metálicos elegidos para ellos pueden generar la menor diferencia de potencial termoeléctrico posible en el punto de conexión, minimizando así los errores de medición tanto como sea posible. En otras palabras, esto traslada la unión fría del termopar al instrumento de medición de temperatura.
