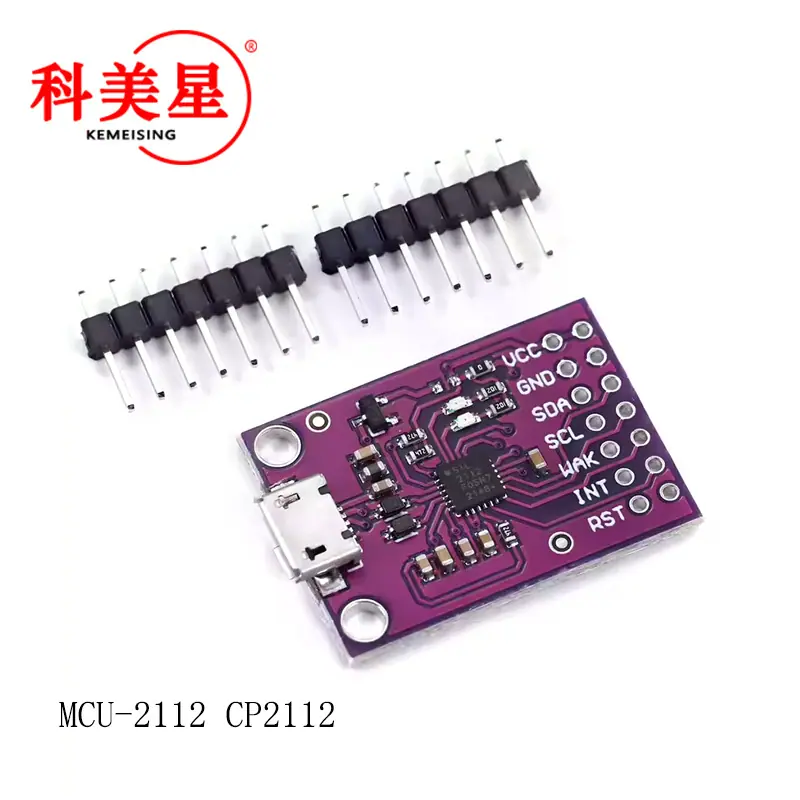

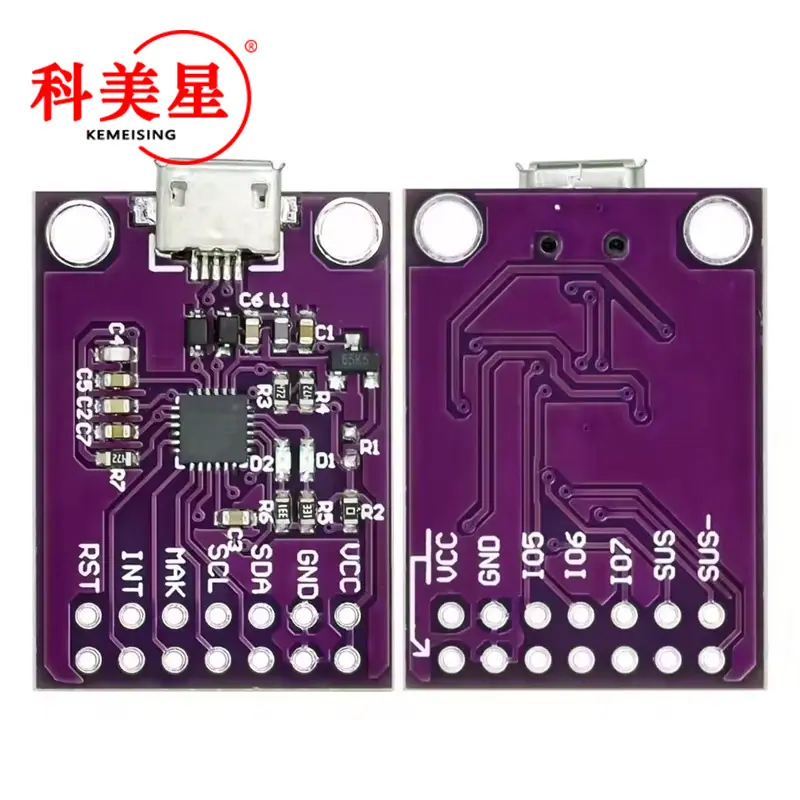

Placa de depuración MCU-2112 CP2112 Módulo de comunicación USB a I2C

característica del producto

El controlador puente USB a SMBus altamente integrado del CP2112 integra un controlador de función USB 2.0 de velocidad completa, un oscilador transceptor USB y ocho pines GPIO. Todas las opciones de personalización y configuración se pueden seleccionar a través de un configurador simple basado en GUI. Los dispositivos de clase HID estándar no requieren el desarrollo de firmware y controladores complejos. El dispositivo CP2112 permite conexiones USB rápidas con un esfuerzo de desarrollo mínimo.

Circuito de encendido al encender integrado, regulador de voltaje integrado: salida de 3.45 V

Cumple con la especificación USB 2.0; velocidad completa (12 Mbps)

Estado de suspensión USB a través de los pines SUSPEND y /SUSPEND

ROM programable de una sola vez integrada de 194 bytes para almacenar información de producto personalizable

Búfer de datos SMBus de 512 bytes, velocidad de reloj configurable El valor de 7 bits de la dirección del dispositivo es la dirección esclava del CP2112

API para Windows, Mac y Linux Bibliotecas HID a SMBus para desarrollo rápido de aplicaciones, especificación de interfaz de acceso abierto.

8 GPIOs pueden configurarse como entrada/salida y salidas de drenaje abierto/push-pull, la salida de reloj puede configurarse para dispositivos externos de 48MHz a 94kHz, el LED puede conmutarse durante la lectura/escritura SMBus

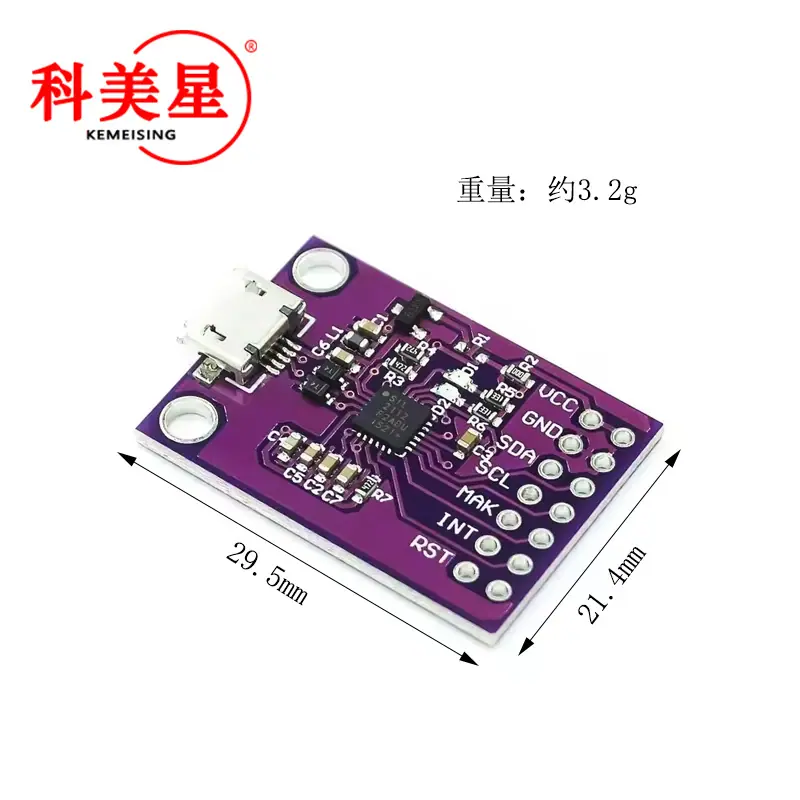

Tamaño del módulo: 29.5mm*21.3mm, con dos orificios de montaje M3, un puerto MicroUSB hembra

Aplicaciones: Controladores portátiles, dongles USB, registro de datos

El paquete incluye:

1 placa de depuración CP2112 módulo de comunicación USB a I2C
