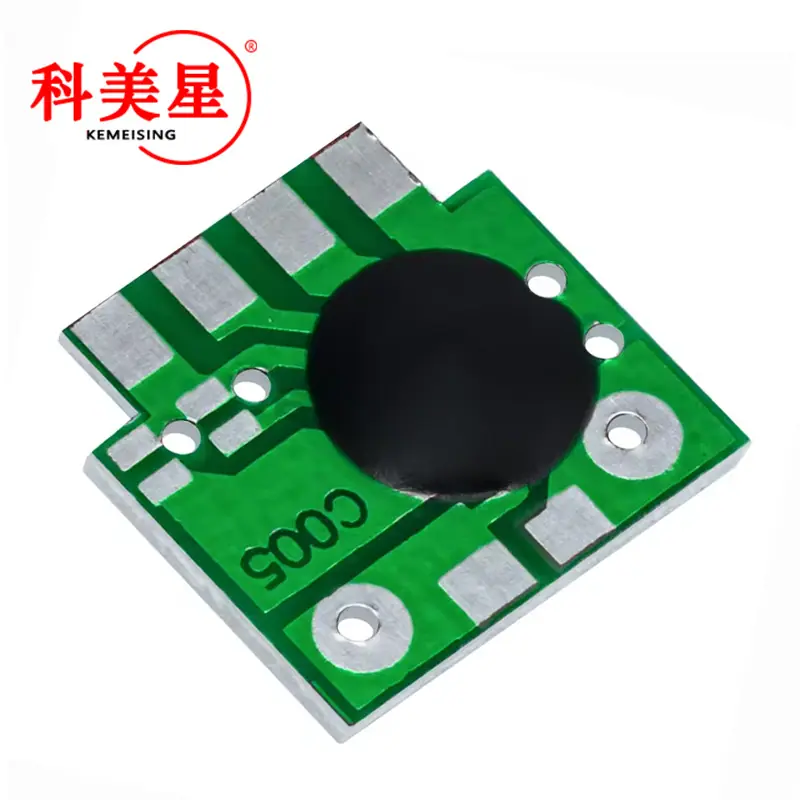

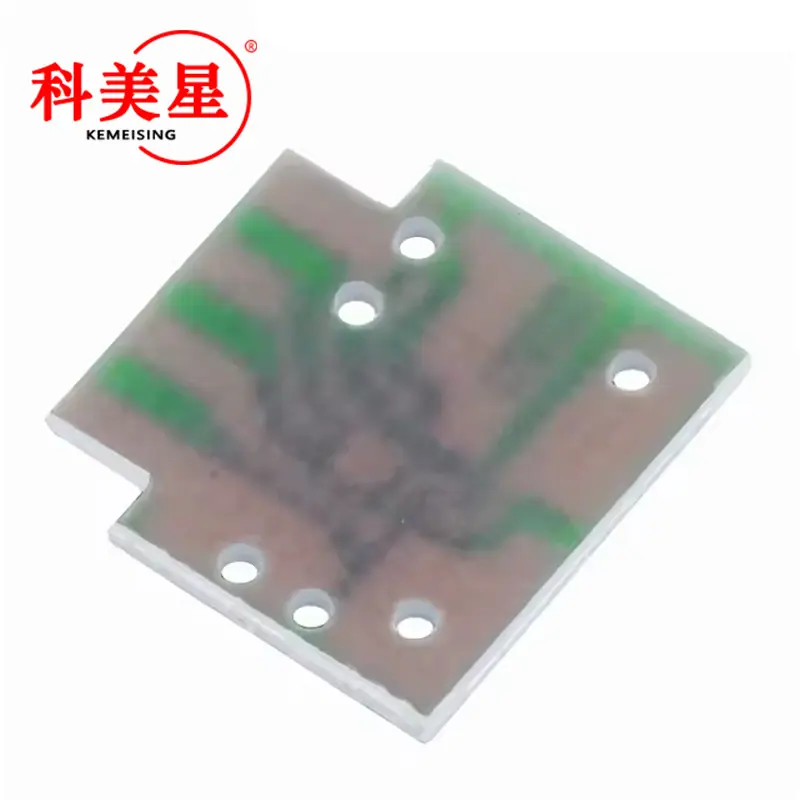

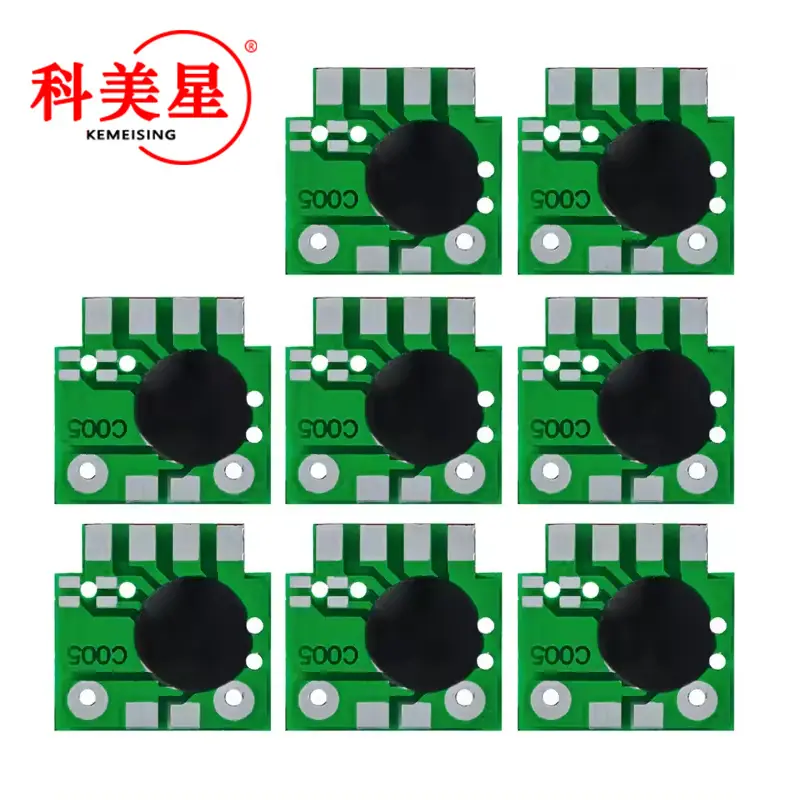

Chip de temporización de retardo de ajuste de tiempo / Chip de retardo / IC de retardo de activación / IC de temporización 2S-1000H

110 días
$14.304 pedido mín (1.195 uds)
Proveedor 4.5

Cantidad

Delay timing module

Productos similares a un precio más bajo

Especificaciones del producto
Marca
Other
Especificaciones y modelos
Delay timing module
Marca
Other
Especificaciones y modelos
Delay timing module
Marca
Other
Especificaciones y modelos
Delay timing module
Detalles del producto
El texto en las imágenes se puede traducir



Por favor, descargue la hoja de especificaciones usted mismo, copie el contenido en los siguientes corchetes en el navegador para descargar (no se requiere registro):

{http://pan.baidu.com/share/link?shareid=44472&uk=4147086434}


2

Características del chip:
1. Usando tecnología CMOS, bajo consumo de energía, sin plomo y respetuoso con el medio ambiente.
2. La salida de bajo nivel puede controlar directamente el LED (por favor, agregue una resistencia limitadora de corriente), y la salida de alto nivel puede controlar el transistor (por favor, agregue una resistencia limitadora de corriente).
3. El tiempo de temporización se puede ajustar mediante una resistencia, con 8*N (N=0.1.2.3) opciones de tiempo, y el tiempo se puede ajustar de 2s a 1000h.
4. Puedes seleccionar el momento del disparo y el momento de encendido a tierra del terminal de disparo.
5. La salida está en nivel alto en modo de espera, se activa con el flanco de bajada, y emite nivel bajo después de activarse, y se restaura a nivel alto después de que finaliza el retardo.

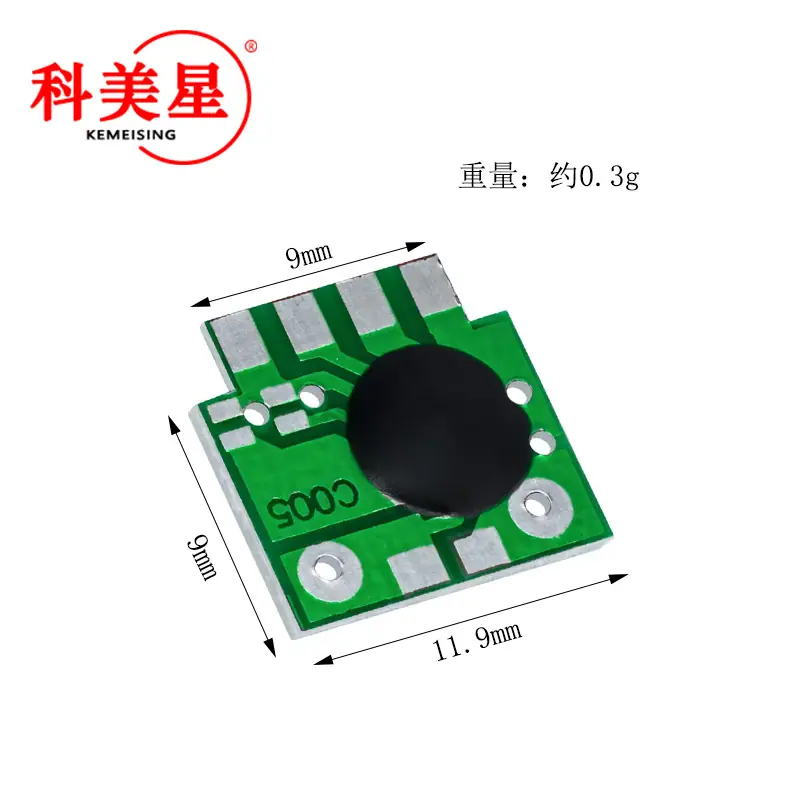

Dimensiones exteriores aproximadas 12 mm x 12 mm, voltaje de operación 2 V-5 V, tiempo de temporización se puede configurar desde un mínimo de 2 segundos hasta 1000 horas

未标题-1

Descripción de función y diseño:

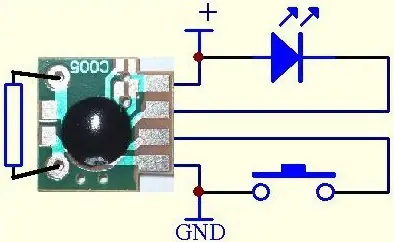

1. El circuito se conecta según se requiere y se configuran la resistencia de tiempo y el voltaje de alimentación;
2. El terminal de salida está en nivel alto antes del encendido y la activación;
3. El disparador de "flanco de bajada" en el extremo del disparador es efectivo. Después del disparo, el extremo de salida cambia inmediatamente a un nivel bajo y el circuito comienza a temporizar;
4. Al expirar el tiempo de temporización establecido, el terminal de salida regresa a un nivel alto y espera el próximo disparador de "flanco descendente";
5. El chip es de tipo disparador no repetitivo, lo que significa que si el chip continúa disparando durante el período de salida de bajo nivel después de dispararse, el disparador es inválido;
6. El disparador de "flanco de bajada" del extremo del disparador se refiere al momento de cambio de nivel alto a nivel bajo;
7. Generalmente, el nivel alto se refiere al voltaje VCC, y el nivel bajo se refiere a 0-0.3v o GND. Siempre que se cumplan los requisitos de nivel, estará bien.
8. El extremo del gatillo puede activarse eficazmente mediante un "flanco de bajada" generado por un interruptor táctil a tierra, un puerto IO de microcontrolador u otros circuitos digitales;
9. Se puede diseñar como un disparador de encendido. Simplemente cortocircuite el terminal del disparador a tierra y se activará al encenderse. Una vez transcurrido el tiempo, la salida volverá a un nivel alto y esperará al siguiente
El flanco de bajada se activa de nuevo.

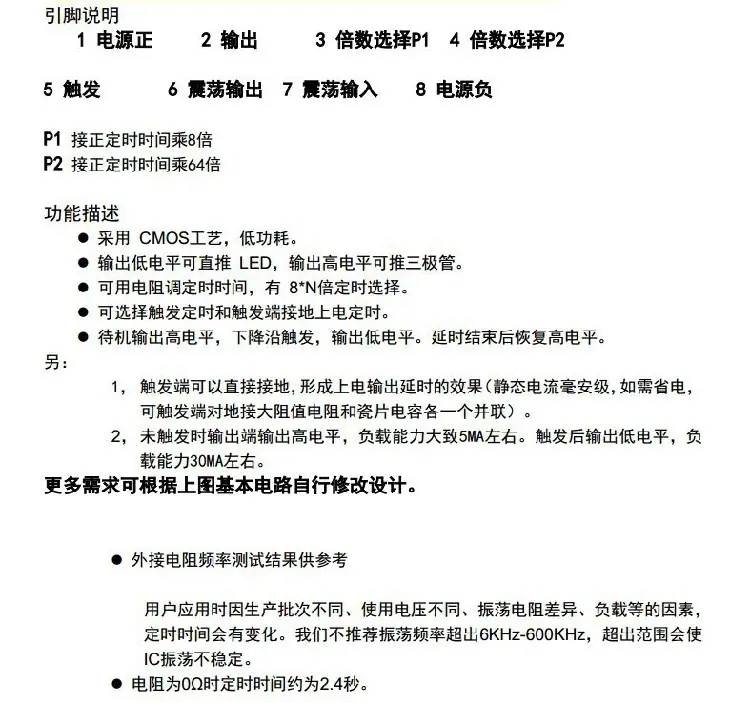

Descripción del pin:

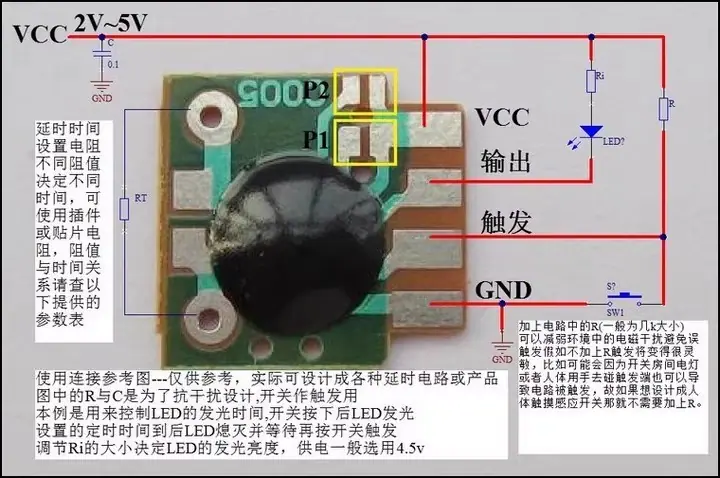

Contando de abajo hacia arriba en la figura de abajo: PIN1 = negativo de alimentación, PIN2 = disparador, PIN3 = salida, PIN4 = positivo de alimentación
El tiempo de tiempo de cortocircuito P1 (cortocircuito de las dos almohadillas pequeñas) en la figura de abajo es igual al tiempo en la tabla de resistencias multiplicado por 8 veces
El tiempo de tiempo del cortocircuito P2 (cortocircuito de las dos almohadillas pequeñas) en la figura de abajo es igual al tiempo en la tabla de resistencias multiplicado por 64 veces
En la figura de abajo, P1 y P2 están en cortocircuito al mismo tiempo (dos almohadillas pequeñas están en cortocircuito). El tiempo de temporización es igual al tiempo en la tabla de resistencias multiplicado por 512 veces

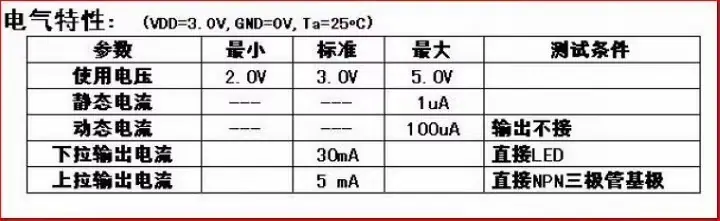

Se proporciona más información de diseño a continuación utilizando imágenes y tablas de parámetros. Por favor, consúltelas detenidamente:

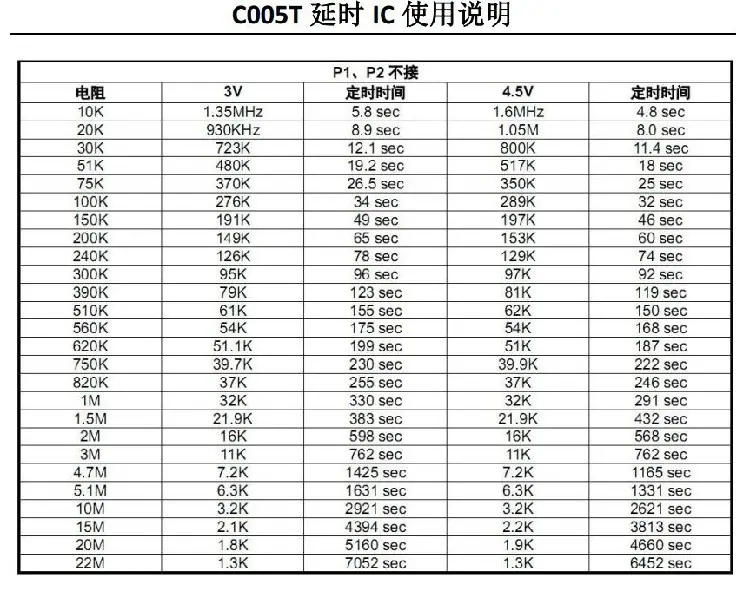

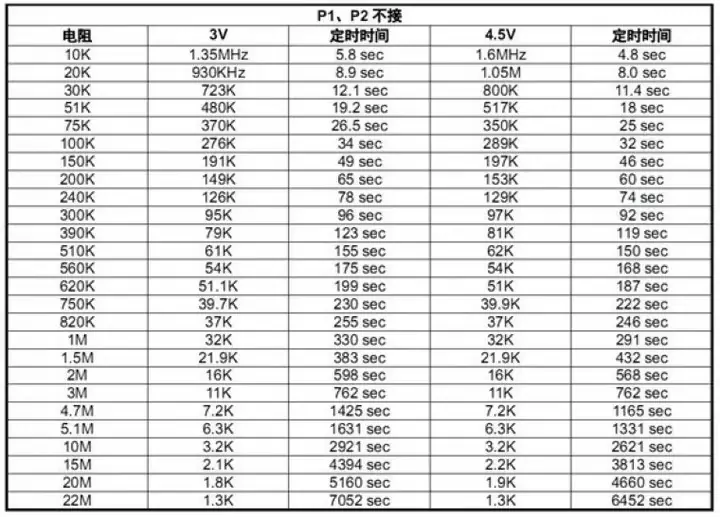

El tiempo de retardo a 5V no se proporciona en la siguiente tabla. Si VCC=5V y el extremo de la resistencia=0, el tiempo de retardo medido puede ser tan bajo como 2s. La referencia de tiempo se encuentra en la siguiente tabla:

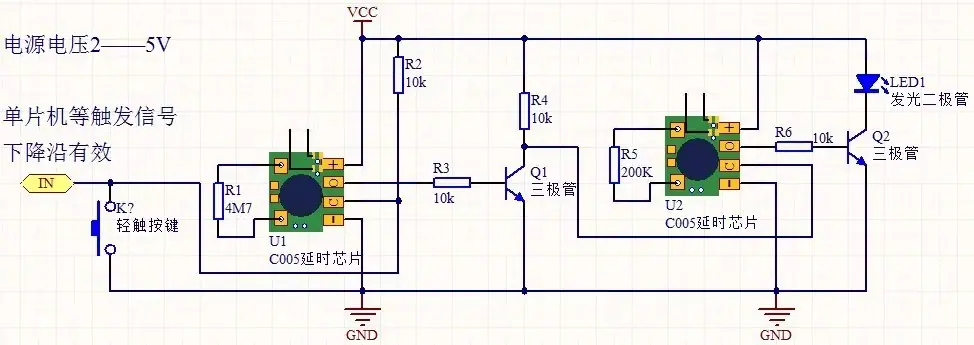

Aplicación de doble retardo: después de activarse, primero se retrasa durante un período (controlado por la resistencia R1), luego se enciende durante un período (controlado por la resistencia R5) y finalmente se apaga. El componente controlado puede ser un zumbador, un relé u otra carga, y también se puede conectar a otros circuitos de accionamiento. Tiene amplias aplicaciones.

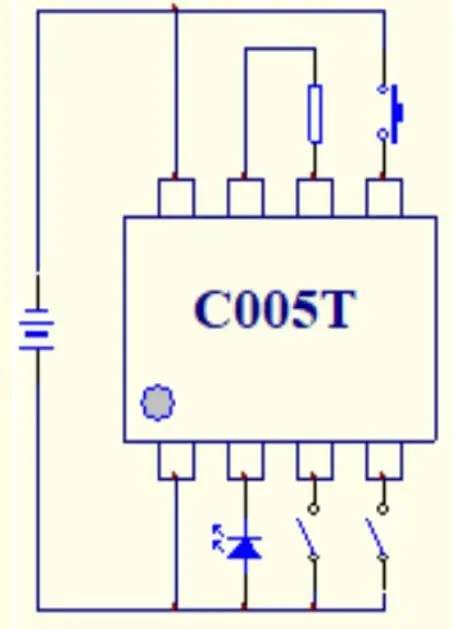

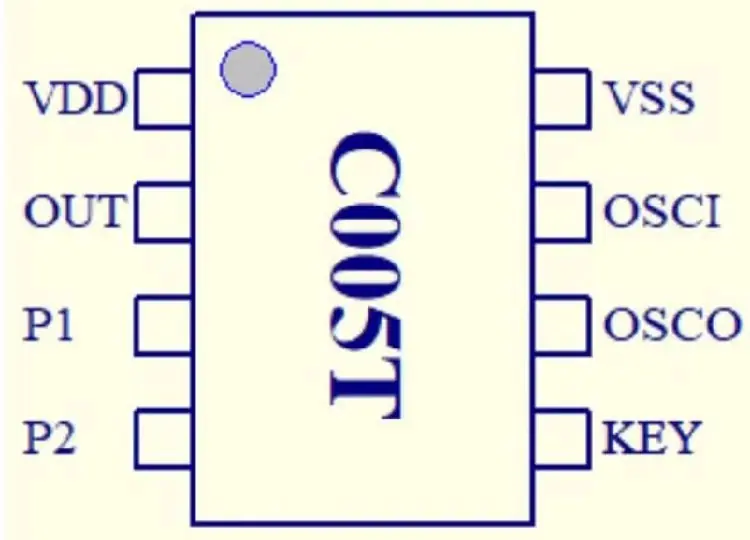

El paquete SOP8 SMD es el siguiente
