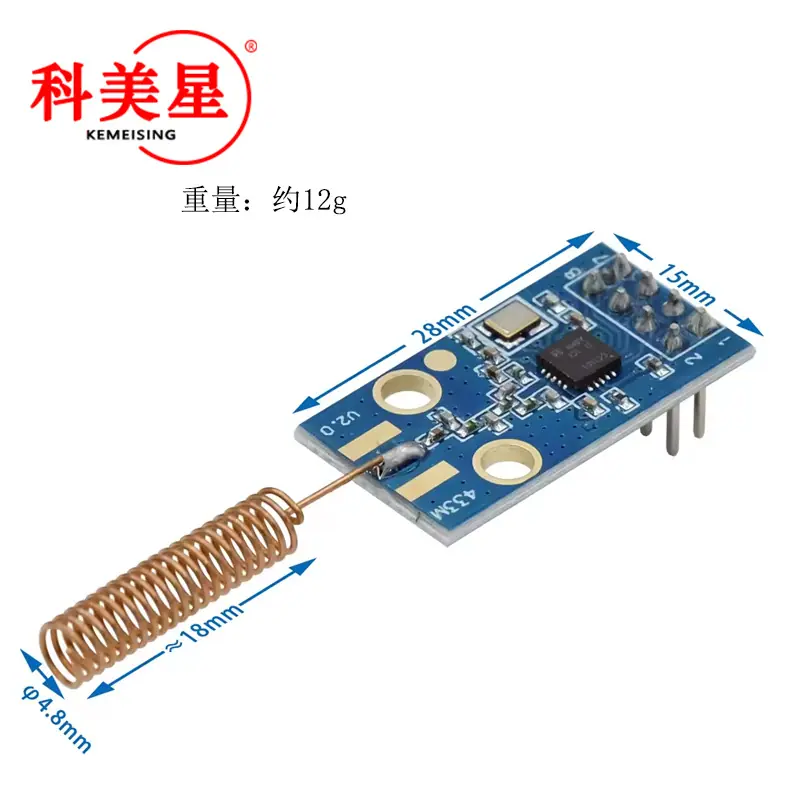

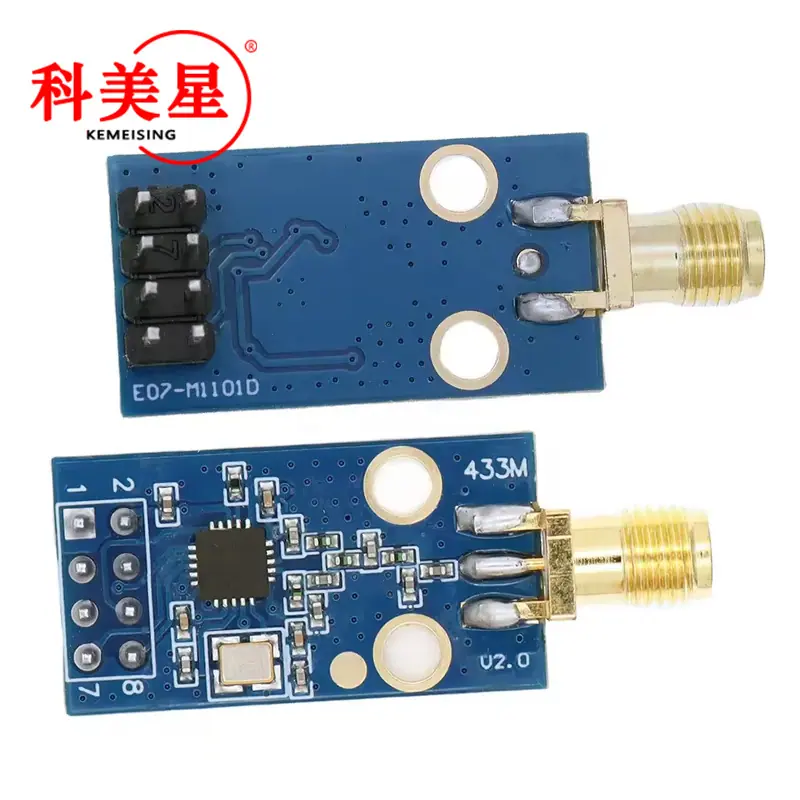

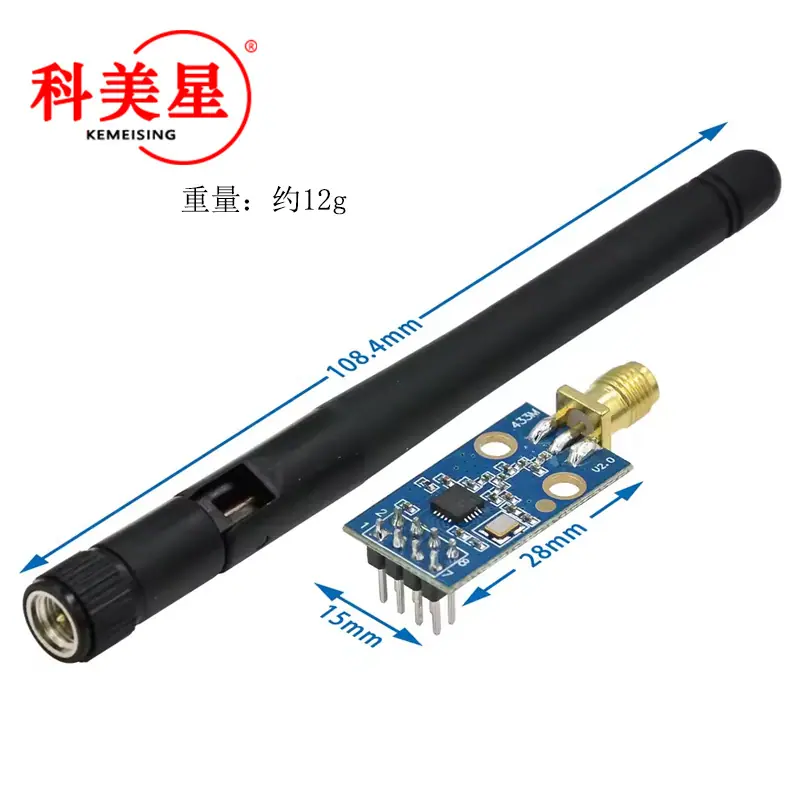

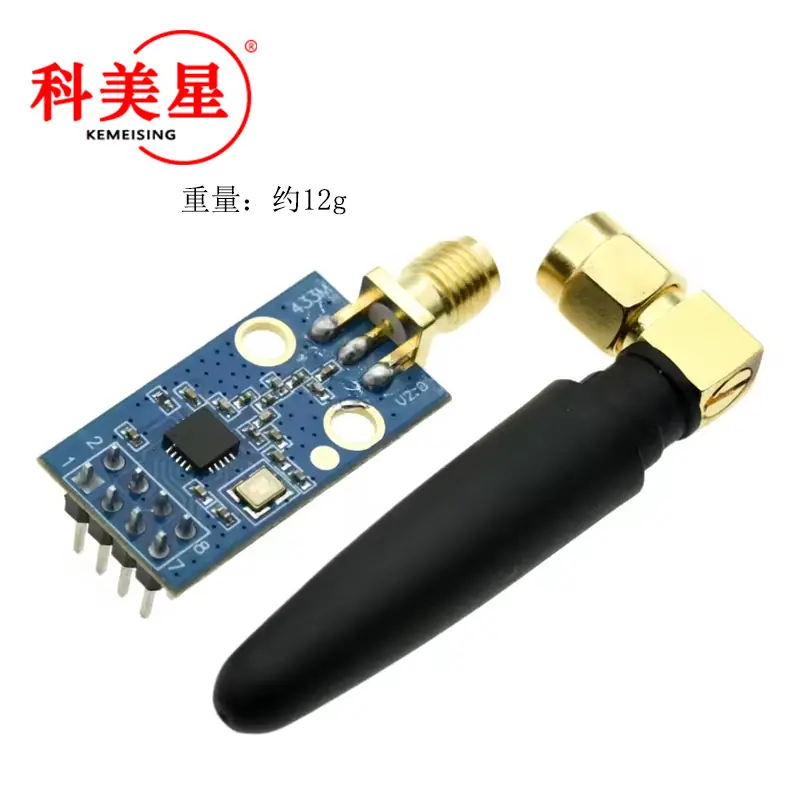

Módulo Inalámbrico Cc1101 Módulo de Transmisión y Recepción de Datos de 433m con Ganancia de Antena Aumentada SMA + Antena de Palo de Pegamento

Enlace al paquete de datos (copiar a la página web para descarga directa): http://www.ashining.com.cn/data/as07_m1101d_th.zip
https://pan.baidu.com/s/1b4AsoQ

Enlace: http://yunpan.cn/cgVmKqfzyAUsc Código de extracción: a699

Enlace:http://yunpan.cn/cgVmZRGAqTxDB Código de extracción: 8435

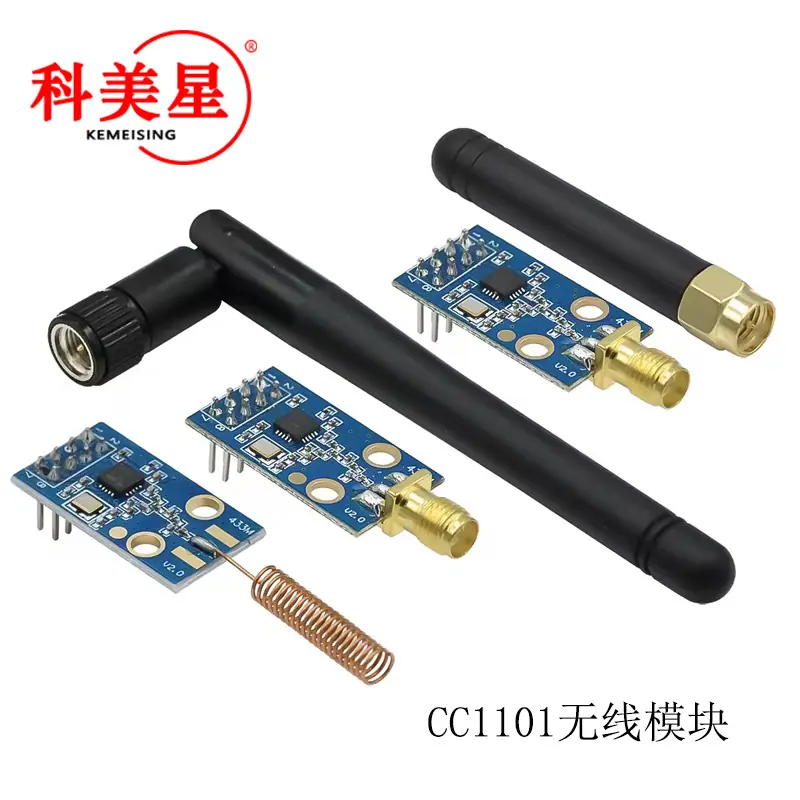

Nombre del Producto: Módulo Inalámbrico CC1101

Chip RF: CC1101

Frecuencia central: 10mW

Distancia de comunicación: 380 metros

Voltaje de funcionamiento: 1.9-3.6VDC, cumpliendo con los requisitos de energía de la batería.

Tamaño de PCB: 28MMX15MM Componentes de grado industrial completos

01: Tamaño del módulo 15*28mm

02: Proceso de Producción Máquina de colocación SMT colocación

03: Método de Interfaz 2*4*2.54 (se pueden usar protoboard y cables Dupont)

04: Voltaje 1.8V-3.6VCC

05:   Nivel de Comunicación: 07VDD-3.6VDC

06: Distancia medida real Mayor que 380 metros (dependiendo del entorno y la presencia de obstáculos)

07: Potencia máxima 10dpm (aproximadamente 10mW)

08: Tasa de aire   1.2kbps-500kbps(Debido a las características físicas 433, se recomienda no exceder los 20kbps)

09: Corriente de Emisión 29.2mA (Pico)

10: Corriente de recepción: 14.7mA

11: Interfaz de comunicación: interfaz SPI estándar, modo 0, velocidad de comunicación de hasta 10 Mbps

12: Paquete de datos único de 1-32 bytes, búfer FIFO de 3 niveles

13: Soporte RSSI

14: Temperatura de trabajo: -30 grados -85 grados

15: Temperatura de trabajo: 10%-90%

16: Temperatura de almacenamiento: -40 grados -125 grados

17: Banda de frecuencia de trabajo: 387MHz-464MHz (ajustable por software, recomendado 433 (más menos 10%))

18: Sensibilidad de recepción: -117dpm@250kbps

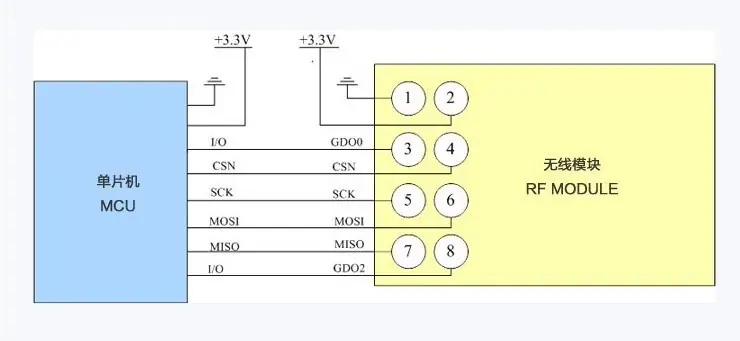

Número de Pin        Nombre del Pin               Dirección del Pin               Función del Pin

1  GND                                                          Conecte el cable de tierra a la tierra de referencia de la fuente de alimentación2  VCC                                                   El voltaje de alimentación debe estar entre 1.8-3.6V

3 GDD0             Salida                                      Salida de Información del Módulo Pin de Salida

4 CSN                Entrada                                     Pin de Selección de Chip del Módulo, usado para iniciar una comunicación SPI

5 SCK                 Entrada                                    Reloj del bus SPI del módulo

6 MOSI               Entrada                                     Pin de Entrada de Datos SPI del Módulo

7 MISO/GD01     Salida                                     Pin de Salida de Datos SPI del Módulo

8 GD02               Salida                                     Pin de Salida de Información del Módulo
