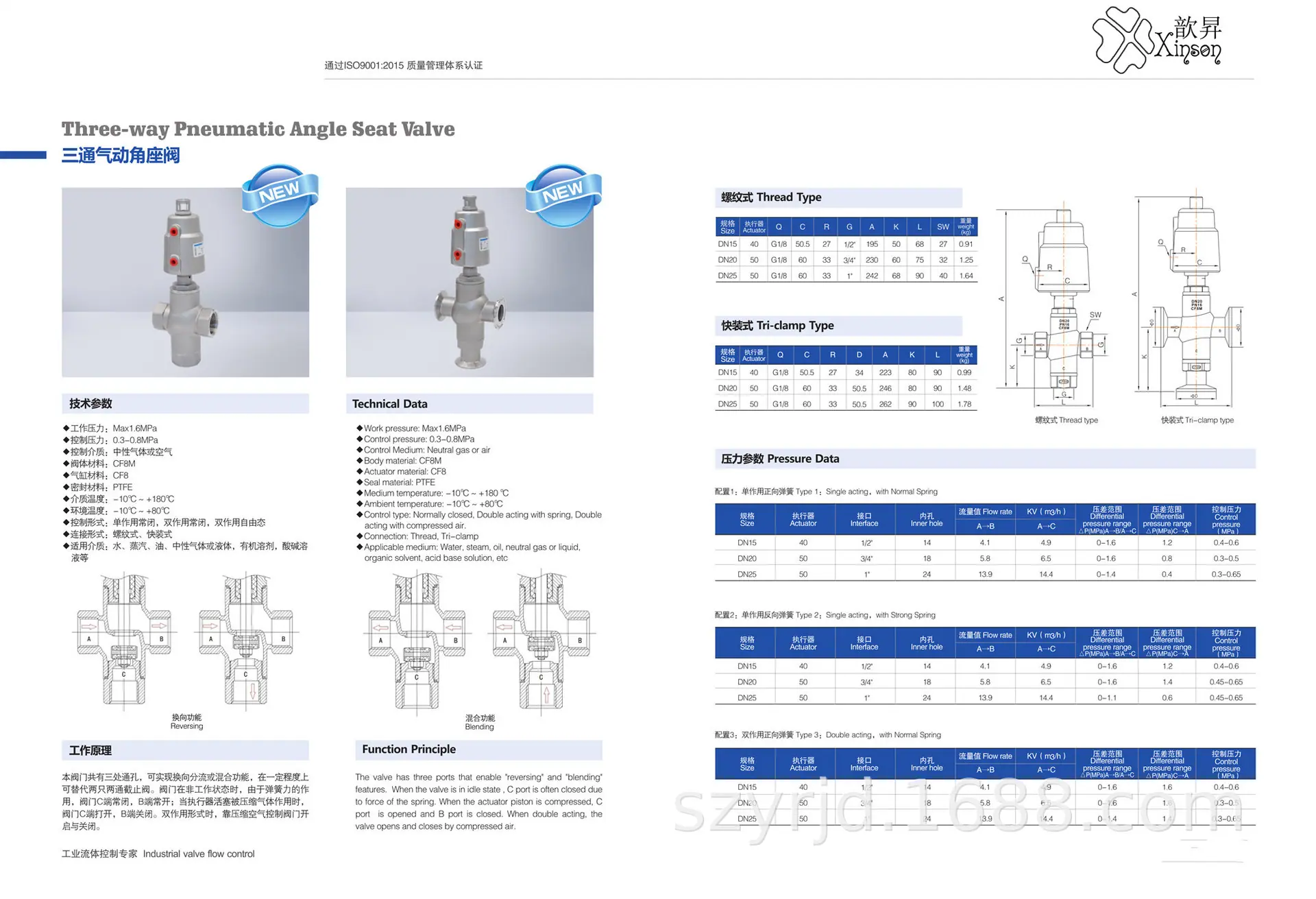

Válvula de asiento inclinado neumática de acero inoxidable DN15 ~ DN100 de alta temperatura de tres vías Válvula de asiento inclinado Fabricante de Shenzhen

Las válvulas de asiento angular ahorran espacio manteniendo el caudal. Son válvulas de asiento angular guiadas operadas por un actuador neumático de simple efecto con protección de seguridad por resorte. Al usarlas, debe elegir normalmente abiertas o normalmente cerradas.

El producto está fundido de acero inoxidable y PTFE. Se puede utilizar para la mayoría de los gases, líquidos, vapor y aplicaciones corrosivas. Está equipado con un disipador de calor para proteger el actuador. Garantiza una larga vida útil para la válvula.

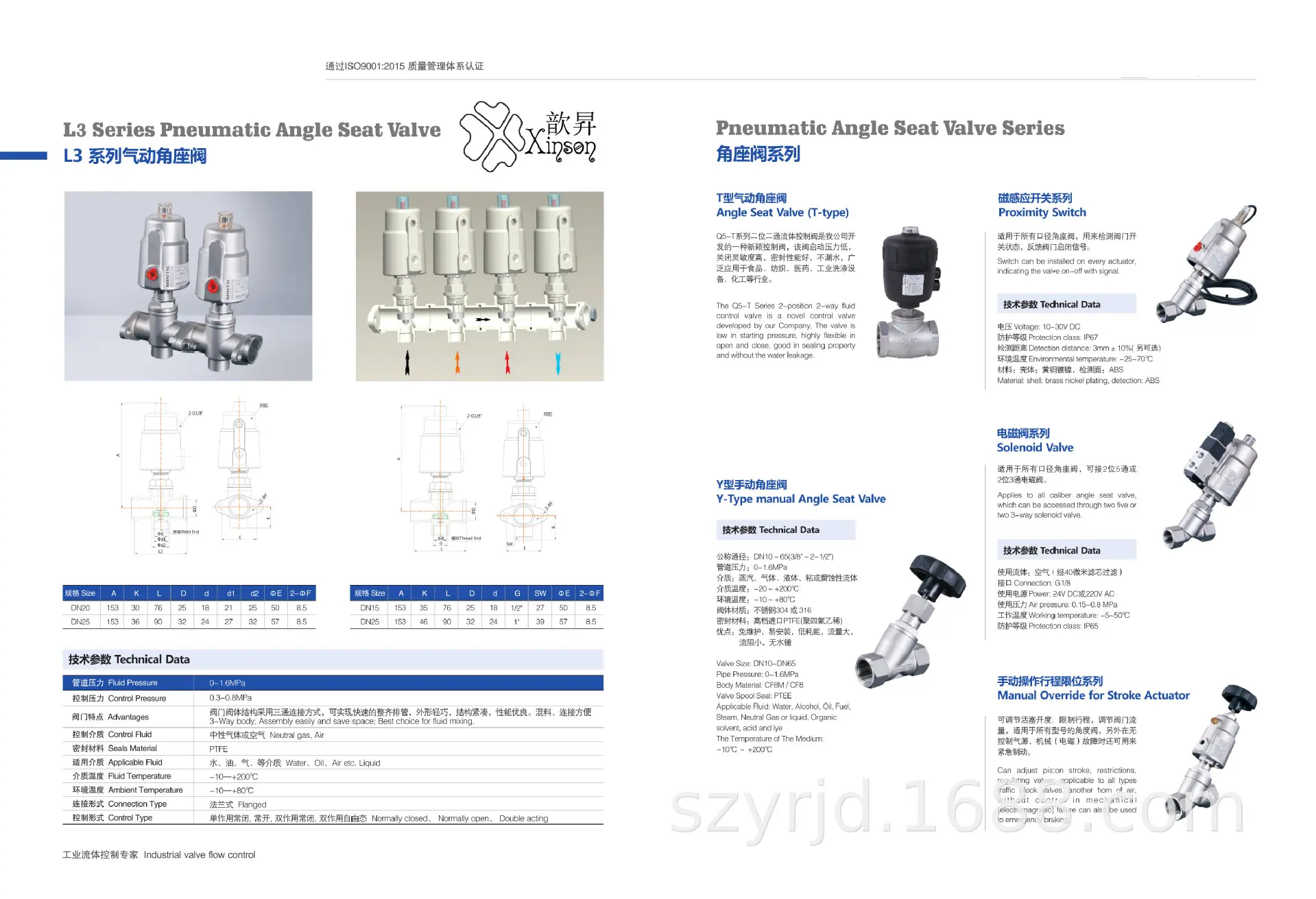

Parámetros Técnicos de la Válvula de Asiento Angulado XinSheng XINSON

Principio y Parámetros Técnicos de la Válvula de Asiento Angular:

De simple efecto y de doble efecto

De acción simple(Cabezal neumáticoUsualmente un orificio); Principio de funcionamiento; Logra las funciones de apertura y cierre por retorno de resorte, dividido en tipo normalmente abierto y tipo normalmente cerrado.

Doble Acción (el cabezal neumático suele tener dos orificios); Principio de Funcionamiento: El suministro de aire controla su interruptor. (Según los requisitos del cliente, también se puede seleccionar doble acción con retorno por resorte para un control más preciso)

Método de Conexión de la Válvula de Asiento Angular XinSheng XINSON

Las válvulas de asiento inclinado neumáticas Xin Sheng se pueden clasificar según el tipo de instalación en la tubería como:

Conexión roscada

Conexión rápida

Conexión de brida
Conexión soldada

tipo

Válvula de Asiento Angulado Xin Sheng XINSON por Tipo de Actuador:

Válvula de Ángulo con Actuador de Plástico XinSheng XINSON

Válvula de Ángulo con Actuador de Acero Inoxidable XinSheng XINSON

Válvula de asiento angular Xin Sheng XINSON por Temperatura:

Tipo temperatura ambiente (máx. 200 grados)

Tipo de alta temperatura (máximo 300 grados Celsius)

Parámetros de Aplicación de la Válvula de Asiento Angulado XinSheng XINSON

Rango de presión: 0-2.5Mpa (es decir, PN0-PN25)

Temperatura Media: -20 ℃ ~ +200 ℃ (Tipo de Temperatura Normal) -20℃ - +300℃ (Tipo de Alta Temperatura)

Temperatura ambiente: -10 ℃ ~+60 ℃

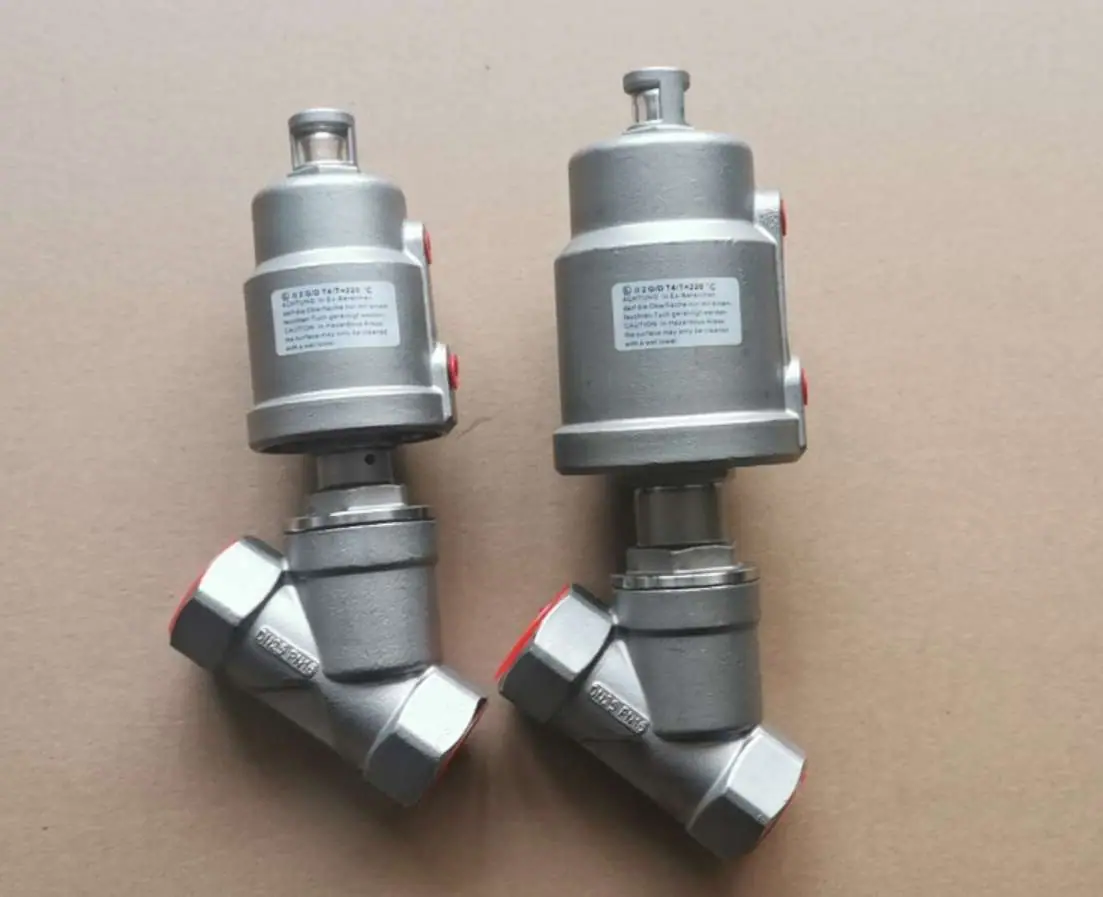

Válvula de Asiento Angular Neumática Roscada Xin Sheng Especificaciones: DN10-80

Válvula de asiento inclinado neumática de instalación rápida Xin Sheng Especificaciones: DN15-80

Válvula de Ángulo Neumática con Brida Xin Sheng Especificaciones: DN15-80

Válvula de Asiento Angular Neumática Roscada (Rosca Macho) de Acero Inoxidable Xin Sheng: DN10-65

Válvula de Asiento Angular Neumática de Instalación Rápida Xin Sheng Totalmente de Acero Inoxidable: DN15-65

Válvula de Asiento Angulado Neumática con Brida de Acero Inoxidable Xin Sheng: DN15-80 Material del Cuerpo de la Válvula: Acero Inoxidable

Material de sellado: Politetrafluoroetileno

Carcasa del actuador: Poliamida, Acero inoxidable

Aplicación de la Válvula de Asiento Angular Neumática Xin Sheng en la Vida:

Gas de control: Gas inerte, aire

Control de Líquidos: Fluidos de control automatizado industrial, industria láctea de grado alimenticio, agua doméstica, medios de fluidos de tubería ordinaria, etc.

Características de la Válvula de Asiento Angular XINSON Xin Sheng

1. Tiene indicador de posición abierta o cerrada de la válvula.

2. Piloto neumático externo, que puede aumentar la vida útil y no requiere mantenimiento.

3. El puerto de rebosadero y el deslizador tienen una junta de sellado autoajustable, lo que puede mejorar el rendimiento del sellado.

4. Estructura de asiento inclinado en el cuerpo de la válvula, puede lograr un caudal grande (especialmente en comparación con los ordinariosválvula de cierre(Comparado con),

Estructura compacta y respuesta rápida.

Instalación y Mantenimiento de la Válvula de Asiento Angular XinSheng XINSON

Se deben observar las normas de seguridad aplicables

1. La tubería debe estar limpia y libre de contaminación.

2. Instale según sea necesario, pero es mejor orientar el actuador hacia arriba. Preste atención a la dirección del flujo.

3. Al conectar la válvula, preste atención a alinear la tubería. El actuador solo debe retirarse cuando el usuario lo solicite específicamente.

4. Antes de abrir o reparar esta válvula de ángulo, primero corte el flujo de fluido y las fuentes de aire de control y reduzca la presión en el sistema de tuberías.

Aviso:

Características al elegir la dirección de flujo A:

1. Al elegir esta dirección de flujo, la vida útil de este producto puede mejorar.

2. Cuando el medio de trabajo es líquido, seleccionar esta dirección de flujo puede prevenirgolpe de arieteImpacto.

3. Para productos con un diámetro nominal de Φ15/Φ20/Φ25, la presión de trabajo debe ser inferior a 0.3 MPa; de lo contrario, se debe seleccionar un cilindro de doble efecto.

efectoSolenoide。

Para productos con un diámetro de Φ32/Φ40, el actuador debe ser de tamaño Φ100 de doble efecto.

Para productos con un diámetro de Φ50, el actuador debe ser de tamaño Φ125 de doble efecto.

Características al seleccionar la dirección de flujo B:

Cuando el medio de trabajo es vapor o gas, seleccionar esta dirección de flujo puede mejorar la estanqueidad del flujo del producto.

Sin embargo, dado que el anillo de sellado en forma de V en el cuerpo de la válvula está en contacto con el medio de trabajo durante mucho tiempo, acortará la vida útil del producto.

Además, cuando el medio de trabajo es líquido, no es inmune al impacto del golpe de ariete.
