I. Breve Introducción a la Estructura de la Bomba de Retorno de Lodos:

Compuesto principalmente por el host, tubo guía de flujo, sistema de instalación, tubo de paso de pared y válvula de retención. La estructura del host adopta la estructura de un mezclador híbrido. Punto;

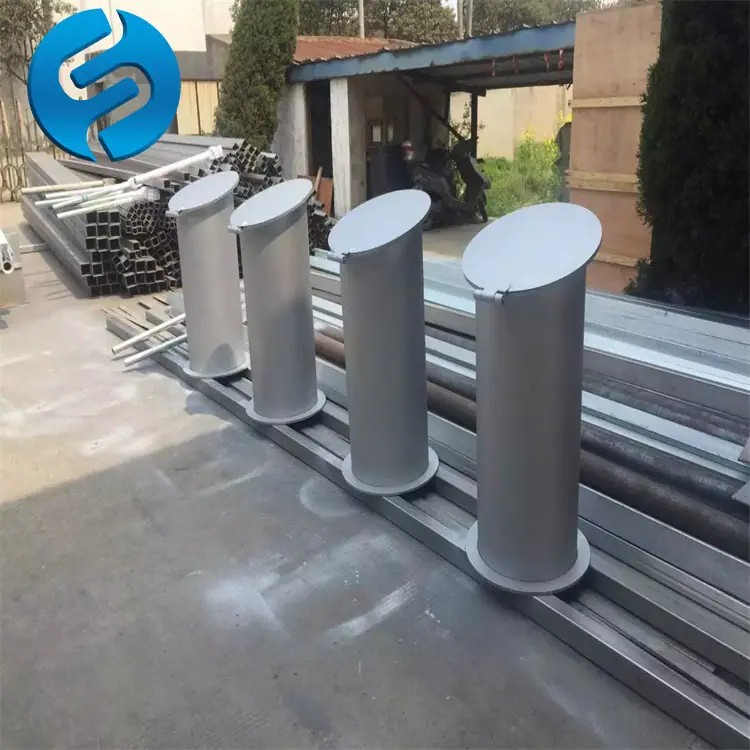

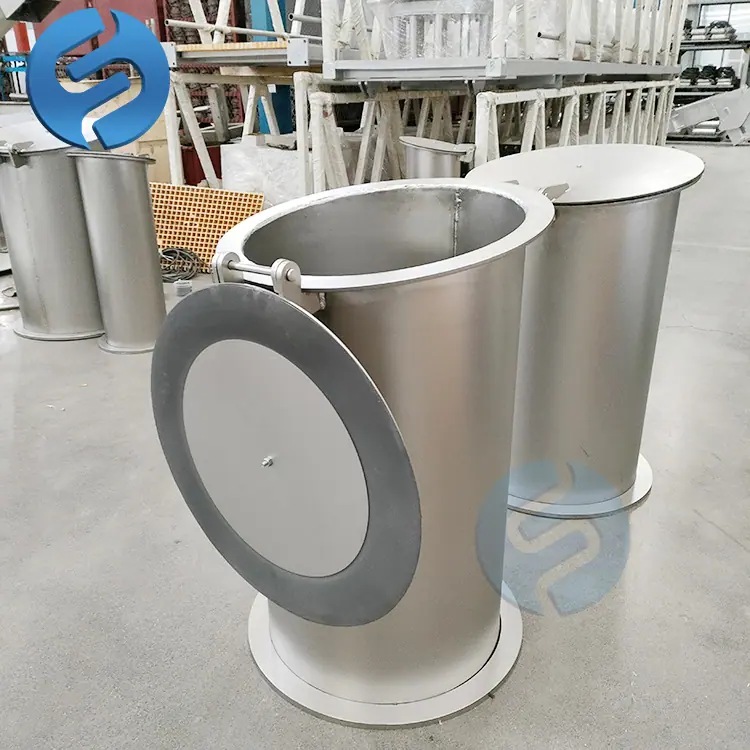

El propósito del tubo guía de flujo es formar un estado de flujo; el tubo que atraviesa la pared y la válvula de aleta son para una mejor conexión y drenaje, y pueden bloquear eficazmente la conexión entre las dos piscinas cuando la unidad principal está detenida.

Bomba Sumergible de Bajo Cabezal para Retorno de Lodos QJB-W1.5

2. Introducción a la estructura:

Motor trifásico de jaula de ardilla, trifásico 380V 50Hz, clase de protección IP68, clase de aislamiento del estator F, arranque de campana.

Rodamientos——Utilizando rodamientos lubricados de por vida, marcas originales importadas como NSK o SKF, con una vida útil superior a 40 000 horas.

Impulsor——La bomba de reflujo está equipada con un impulsor de tres álabes tecnológicamente avanzado que opera axialmente. El impulsor tiene buenas funciones de autolimpieza y libre de vibraciones. El diseño del impulsor puede satisfacer simultáneamente los requisitos de caudal elevado y altura manométrica baja, y forma un caudal elevado axialmente.

Sellado——Se garantiza que el sellado sea confiable mediante la adopción de la tecnología de sellado del motor sumergible sueco Flygt.

Monitoreo de sellado——Cuando entra agua en la cámara de aceite, el sensor de humedad en el sistema de fuga lateral de la sonda emitirá automáticamente una señal de alarma, para que pueda detectarse a tiempo y prevenir una segunda falla.

Monitoreo de Temperatura——Los devanados del motor utilizan un proceso avanzado internacional de protección contra sobrecalentamiento. Si ocurre un sobrecalentamiento debido a sobrecarga del motor, temperatura excesiva del medio u otras razones, el sensor de temperatura emitirá rápidamente una señal de alarma o apagará automáticamente la bomba antes de que la temperatura exceda el límite de temperatura admisible.

Sistema de acoplamiento automático -bomba de retorno con sistema de acoplamiento automático de vía de una sola raíz para garantizar una instalación, mejora y mantenimiento rápidos.

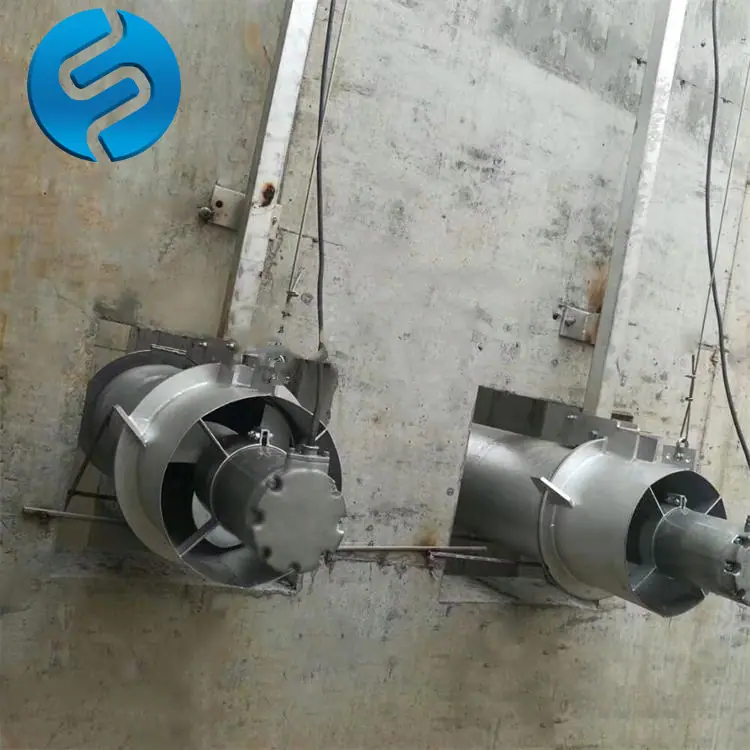

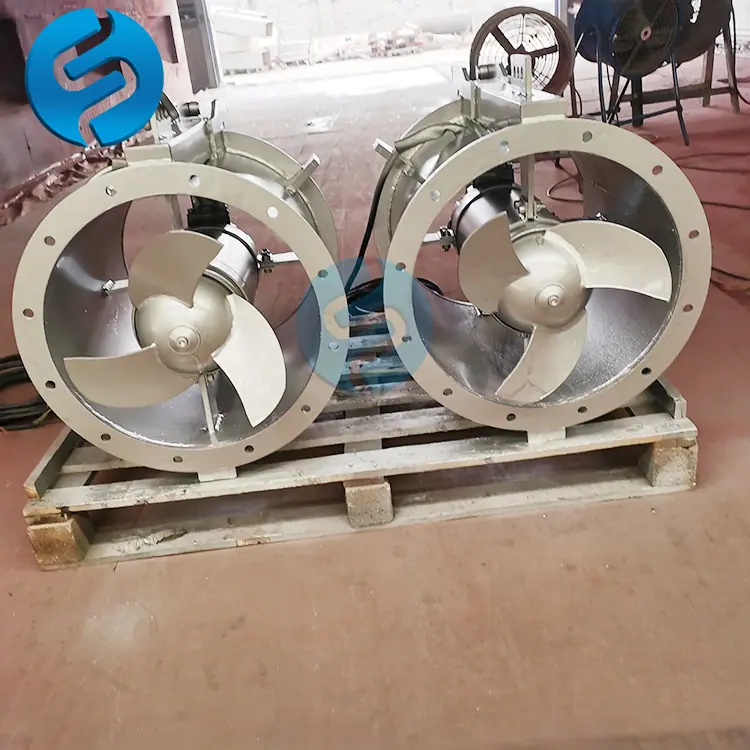

III. Diagrama Físico de la Bomba de Reflujo

Bomba Sumergible de Bajo Cabezal para Retorno de Lodos QJB-W1.5

4. Características de las bombas de circulación sumergibles:

Baja altura de elevación, alto caudal, alta eficiencia

* El impulsor tiene una estructura de diseño hidráulico óptima, y las palas inclinadas hacia atrás tienen una función de autolimpieza, son resistentes a la obstrucción y previenen el enredo.

*Utiliza nuevos materiales de sellado, sellos mecánicos dobles, hechos de carburo de tungsteno - carburo de tungsteno, utiliza rodamientos importados, todos los sujetadores son de acero inoxidable, puede hacer que la bomba funcione continuamente durante más de 10,000 horas.

*Estructura compacta, operación y mantenimiento sencillos, instalación y reparación convenientes, larga vida útil.

* La unidad principal adopta una estructura formada a presión de fundición o acero inoxidable, que es de tamaño pequeño, alta densidad, resistente a la corrosión y silenciosa

*La clase de aislamiento del bobinado del motor es F, y la clase de protección es IP68

*El producto está equipado con dispositivos de protección y alarma contra fugas, filtraciones de agua y sobrecarga del motor para garantizar la seguridad y fiabilidad del producto.

5. Características estructurales:

Potencia correspondiente: 1.5-22KW

Diámetro del impulsor: 400-640 mm

Clase de aislamiento: F

Material: Acero inoxidable colado completo / hierro fundido ordinario (personalizable según los requisitos del cliente)Bomba de Retorno Sumergible Instrucciones de Instalación y Uso Diagrama de Instalación de Bomba de Retorno a Través de la Pared
Seis, Condiciones de Uso:

1: Altitud no superior a 2000 m, temperatura ambiente alta de 50 grados Celsius, valor de pH del medio entre 3-12, densidad del líquido no superior a 1150 kg/m³, operación sumergible a largo plazo, profundidad de inmersión generalmente no superior a 20 m;

2: La bomba de operación no debe estar por debajo del nivel bajo de líquido.

3: El voltaje nominal es 380 V y la frecuencia nominal es 50 Hz. El motor solo puede funcionar normalmente cuando la desviación del voltaje nominal y la frecuencia nominal no es mayor que más o menos 5%.

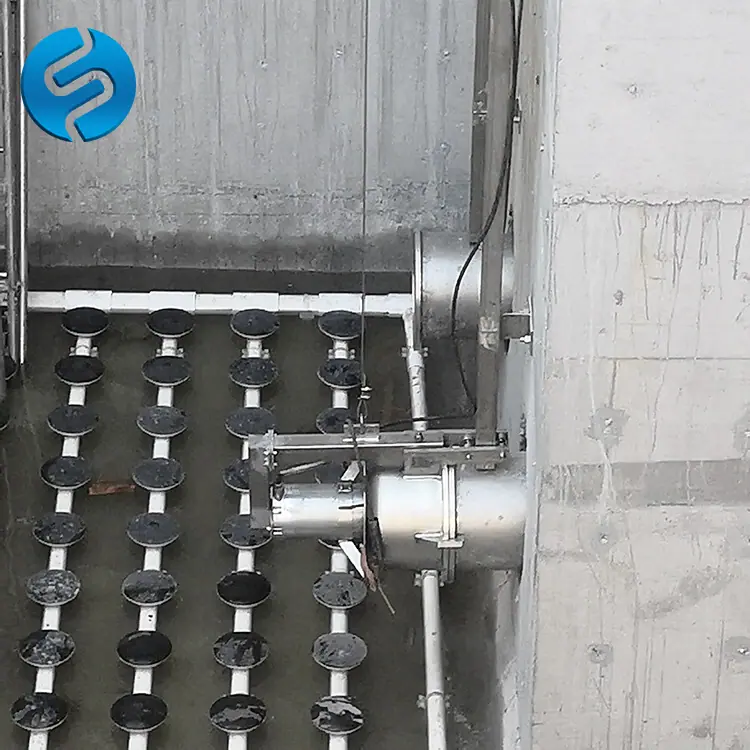

Siete, Diagrama de Instalación del Sistema:

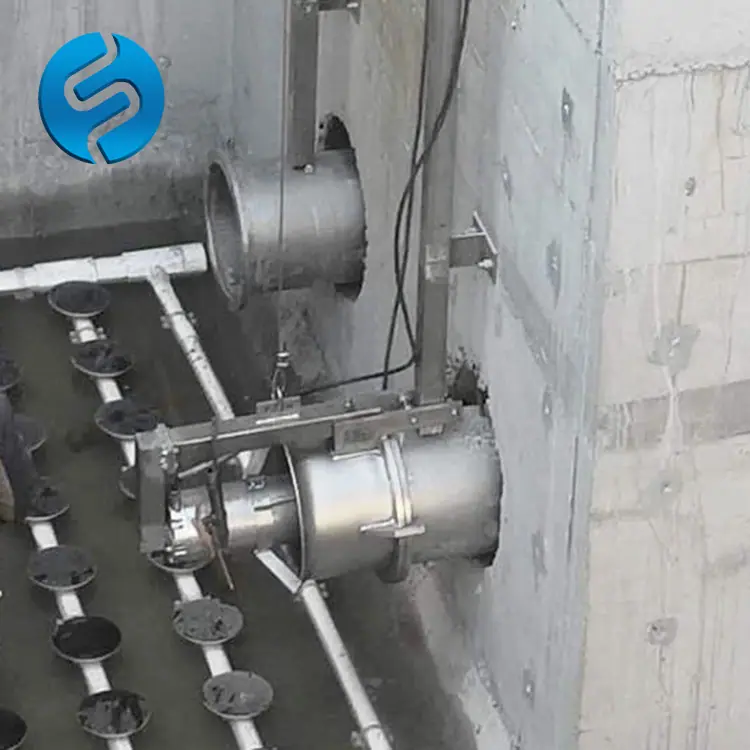

La bomba sumergible de retorno de lodos utiliza un sistema de instalación de acoplamiento automático sobre rieles guía: El riel guía se fija a la pared de la piscina y, al mismo tiempo, se instalan y fijan el dispositivo de elevación en tierra y la tubería de descarga a través de la pared. La bomba de retorno de lodos puede deslizarse libremente hacia arriba y hacia abajo a lo largo del riel guía, lo que hace que la instalación y el mantenimiento sean extremadamente convenientes. Para la bomba de retorno de lodos serie QWH, excepto por la tubería de descarga a través de la pared que necesita ser empotrada, el riel guía y el dispositivo de elevación se conectan al cuerpo de la piscina con pernos de expansión, eliminando la necesidad de piezas empotradas.Bomba de Retorno Sumergible Instrucciones de Instalación y Uso Diagrama de Instalación de Bomba de Retorno a Través de la Pared
