1. Introducción del mezclador sumergible QJB:

Tipo QJBmezclador sumergibleEl tipo mixto es adecuado para el flujo de proceso de las plantas de tratamiento de aguas residuales para agitar y mezclar aguas residuales que contienen sólidos suspendidos, lodos delgados, líquidos de proceso industrial, etc., creando flujo de agua, fortaleciendo la función de agitación, previniendo la sedimentación de lodos y la formación de zonas muertas. Es un equipo importante en el flujo de proceso del tratamiento de aguas residuales municipales e industriales. En el flujo de proceso de tratamiento de agua, puede lograr los requisitos de homogeneización y flujo del proceso de las fases bifásicas sólido-líquido y trifásicas sólido-líquido-gas en el proceso bioquímico. El mezclador sumergible tipo QJB está compuesto por un motor sumergible, un impulsor y un sistema de instalación. Según los diferentes métodos de transmisión, los mezcladores sumergibles se pueden dividir en dos series principales: agitación mixta y promoción de flujo a baja velocidad. Los productos de la serie de agitación mixta suelen utilizar motores de varias etapas y adoptan una estructura de acoplamiento directo. En comparación con los tradicionales, tiene las ventajas de una estructura compacta, bajo consumo de energía, alta eficiencia y mantenimiento conveniente. El impulsor tiene alta precisión de fabricación y gran empuje. Los productos de la serie de mezcladores sumergibles tipo QJB son adecuados para ocasiones que requieren agitación y mezcla sólido-líquido.


III. Principio de Funcionamiento del Mezclador Sumergible QJB:

El impulsor, girado por un accionamiento, agita el líquido para producir una corriente en chorro arremolinada y una corriente de empuje axial. La corriente en chorro formada utiliza la fuerza de cizallamiento a lo largo de su superficie para la mezcla, provocando que el líquido fuera del campo de flujo se agite por fricción; la corriente de empuje formada utiliza el empuje axial para transportar el fluido controlado hacia adelante. Bajo las acciones combinadas de mezcla, agitación y empuje de la corriente en chorro arremolinada y la corriente de empuje axial, se forma un flujo volumétrico y se aplica un patrón de flujo de gran volumen para obtener la velocidad de flujo del cuerpo de agua requerida y el campo de flujo de proceso deseado.

IV. Estructura del Mezclador Sumergible QJB:

El mezclador sumergible tipo QJB se compone principalmente de un motor sumergible, un mecanismo de sellado, un impulsor, una carcasa de flujo, un polipasto de manivela y componentes de control eléctrico. El impulsor de mezcla gira y agita el líquido impulsado por el motor, generando un chorro arremolinado. Luego utiliza el esfuerzo cortante a lo largo de la superficie del chorro para la mezcla, provocando que el líquido fuera del campo de flujo se agite por fricción. Al lograr una mezcla extrema, forma un flujo volumétrico y se logra el transporte de fluido controlado utilizando el patrón de flujo de gran volumen.

Diagrama de estructura de mezclador sumergible:

Explicación de la Estructura Interna de la Licuadora:




Cinco, Características de la Mezcladora Sumergible QJB:

1. La mezcladora sumergible tiene una estructura compacta, es simple de operar y mantener, es conveniente para la instalación y la inspección, y tiene una larga vida útil.

2. El impulsor de la mezcladora sumergible tiene una estructura de diseño hidráulico óptima, alta eficiencia de trabajo y álabes inclinados hacia atrás con una función de autolimpieza para prevenir el enredo y la obstrucción por escombros.

3. El uso de mezcladores sumergibles en conjunto con sistemas de aireación puede reducir significativamente el consumo de energía, aumentar notablemente el suministro de oxígeno y prevenir eficazmente la sedimentación.

4. La clase de aislamiento del bobinado del motor de la mezcladora sumergible es F, y la clase de protección es IP68. Se seleccionan rodamientos importados y un dispositivo anticondensación del motor para hacer que el funcionamiento del motor sea más fiable.

5. La mezcladora sumergible tiene dos sellos mecánicos, hechos de carburo de tungsteno - carburo de tungsteno, y todos los sujetadores expuestos son de acero inoxidable.

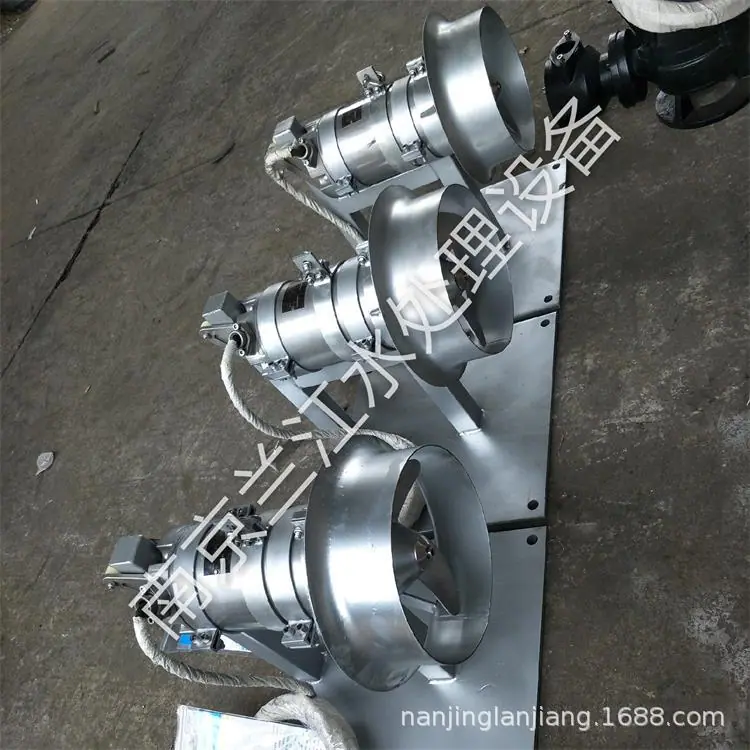

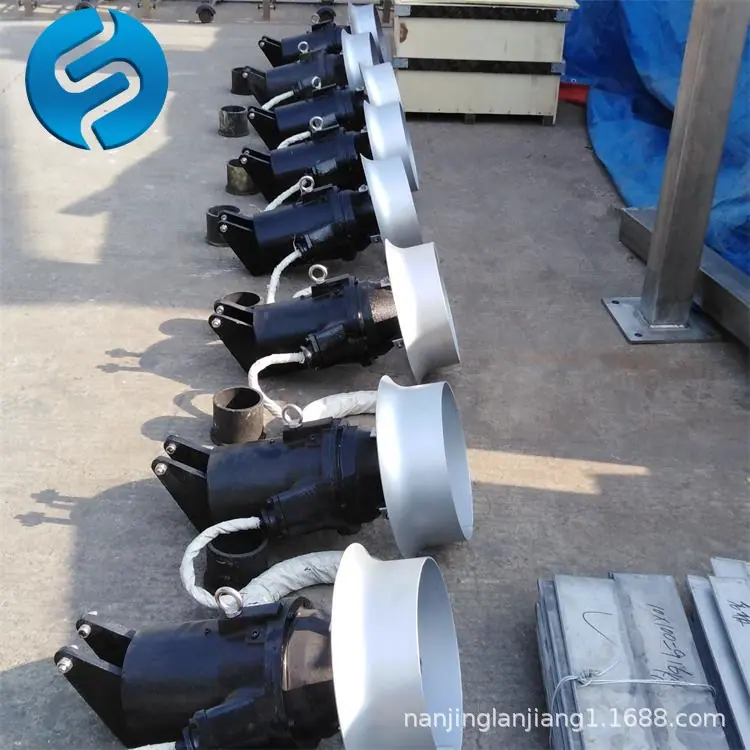

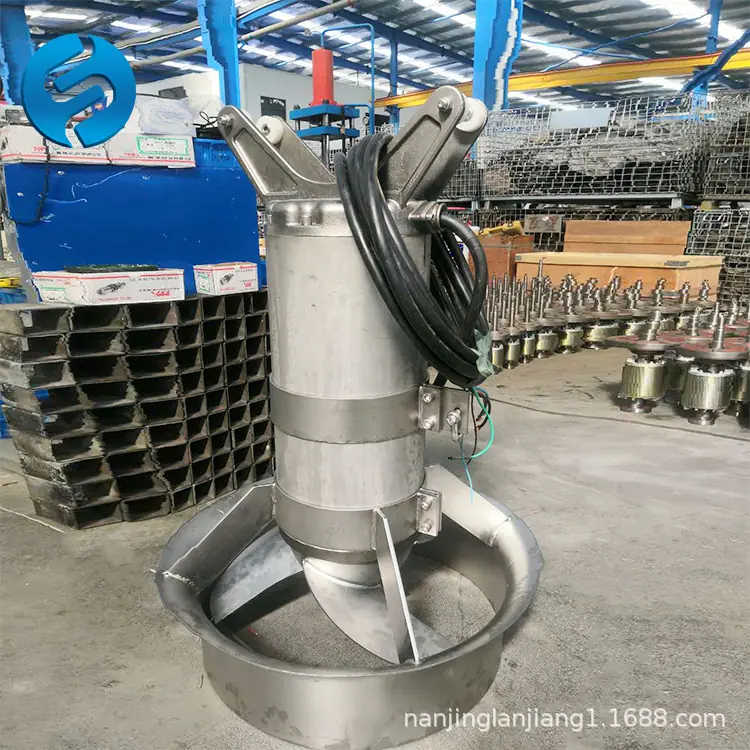

6. Según los requisitos del proceso, el mezclador sumergible QJB de conexión directa se puede equipar con una cubierta guía.

7. Los impulsores de acero inoxidable y acero al carbono, fundidos y soldados de precisión para mezcladores sumergibles, tienen un diseño aerodinámico con álabes inclinados hacia atrás, alta eficiencia y función de autolimpieza.

8. La batidora sumergible está equipada con un sensor de fugas y un dispositivo de alarma de protección contra sobrecalentamiento del bobinado del estator.

9. La serie de productos de mezcla y agitación utiliza motores de varias etapas y estructuras de conexión directa con bajo consumo de energía y alta eficiencia. Los impulsores se forman mediante fundición de precisión o estampado, con alta precisión, empuje fuerte, apariencia hermosa y suave y estructura compacta.

Seis, Usos y Ámbito de Aplicación de los Mezcladores Sumergibles:

La serie de mezcladores y agitadores sumergibles es adecuada para diversos tratamientos de agua. Los procesos y procesos industriales requieren la mezcla uniforme de fases sólidas y líquidas o de fases sólidas, líquidas y gaseosas. Mezclador sumergible QJB

1. Mezcla de aguas residuales/lodo activado

2. Controlar la separación de lodos concentrados

3. Proceso de neutralización de ácido y álcali y ajuste de pH

4. Evitar que las partículas se condensen y se depositen en la pared y el fondo de la piscina

5. Mejorar la eficiencia del sistema de transferencia de calor









El mezclador sumergible deberá poder funcionar de forma normal y continua en las siguientes condiciones:

1. La temperatura media no supera los 40℃

2. El valor de pH del medio está entre 5 y 9.

3. La densidad media no supera los 115 kg/m³.

4. Operación de buceo a largo plazo, la profundidad de buceo generalmente no supera los 20 metros
5. El caudal no es inferior a 0,15 m/s
 Nota especial:
La batidora sumergible debe estar completamente sumergida en agua para funcionar y no puede operar en ambientes inflamables, explosivos, altamente corrosivos o de alta temperatura. Los pernos de expansión de acero deben fijarse según sea necesario. Una vez completada la instalación, el cable debe tensarse y asegurarse.Para requisitos en entornos especiales, nuestra empresa puede proporcionar diseños especiales para los usuarios.

Siete, Significado del Modelo de Batidora Sumergible:



VIII. Tabla de Parámetros de Rendimiento de la Mezcladora Sumergible:

Mezclador Sumergible QJB bajo voltaje nominal 380V, frecuencia 50Hz, clase de aislamiento F, clase de protección IP68, condiciones de trabajo:

Nota: La inclusión de un deflector se determina mediante el proceso de tratamiento del agua. En la serie de mezcla y agitación de la tabla anterior, los dos números listados en la columna "Peso" representan el peso sin deflector y con deflector, respectivamente; las especificaciones y modelos listados arriba son producción estándar, pero no se limitan a la tabla anterior, y se pueden diseñar nuevos mezcladores o mezcladores con requisitos especiales para los clientes.

Diagrama de Instalación del Licuadora en el Sitio:

La selección de mezcladores sumergibles es una tarea relativamente compleja. La corrección de la selección afecta directamente el uso normal del equipo. El principio de selección es asegurar que el mezclador cumpla su función completa de mezcla en un volumen adecuado, lo cual generalmente se puede determinar por la velocidad de flujo. Según los diferentes requisitos del proceso de las plantas de tratamiento de aguas residuales, la velocidad de flujo óptima del mezclador debe mantenerse entre 0.15 y 0.3 m/s. Si la velocidad de flujo es inferior a 0.15 m/s, no se puede lograr el efecto de mezcla de flujo de empuje. Si la velocidad de flujo supera los 0.3 m/s, afectará el efecto del proceso y causará desperdicio. Por lo tanto, antes de la selección, primero determine el sitio de aplicación del mezclador sumergible, como: tanque de aguas residuales, tanque de lodos, tanque bioquímico; en segundo lugar, los parámetros del medio, como: contenido de sólidos suspendidos, viscosidad, temperatura, valor de pH; y también la forma del tanque, la profundidad del agua, etc.
La potencia requerida del mezclador se determina por el volumen, la densidad del líquido a agitar y la profundidad de agitación. Se utilizan uno o más mezcladores según la situación específica.

Nueve, Notas sobre la Selección de una Mezcladora Sumergible:

La selección de mezcladores sumergibles es una tarea relativamente compleja. La corrección de la selección afecta directamente al uso normal del equipo. El principio de selección es asegurar que el mezclador sumergible realice su función completa de mezcla en un volumen adecuado, lo que generalmente se puede determinar por el caudal. Según los diferentes requisitos del proceso de las plantas de tratamiento de aguas residuales, el caudal óptimo del mezclador sumergible debe mantenerse entre 0,15 y 0,3 m/s. Si el caudal es inferior a 0,15 m/s, no se puede lograr el efecto de mezcla de flujo de empuje. Si el caudal supera los 0,3 m/s, afectará al efecto del proceso y provocará desperdicio. Por lo tanto, antes de la selección, primero determine la ubicación de aplicación del mezclador sumergible QJB, como: tanque de aguas residuales, tanque de lodos, tanque bioquímico; en segundo lugar, los parámetros del medio, como: contenido de sólidos suspendidos, viscosidad, temperatura, valor de PH; también la forma del tanque, la profundidad del agua e incluso el método de instalación afectarán la selección. Al mismo tiempo, también se deben considerar los factores de ahorro de energía, ya que esto afectará los costos operativos futuros del usuario. Se puede consultar el diagrama del campo de flujo del mezclador sumergible a continuación.Selección de Mezclador Sumergible de Alta Velocidad para Tanque Regulador Características del Mezclador Sumergible de Alta Velocidad para Tanque Regulador

Para asegurar los mejores resultados para la batidora sumergible, por favor proporcione la siguiente información:

1. Propósito de Uso

2、Tipo Estanque

3、Tamaño del estanque

4. Las características del medio incluyen viscosidad, densidad, contenido de sólidos, etc.

La potencia de soporte requerida para un mezclador sumergible se determina por el volumen, la densidad y la viscosidad del líquido a mezclar, y la profundidad de mezcla. Dependiendo de la situación específica, se debe usar uno o más mezcladores.

Nota:
1. Para problemas de selección, por favor contacte a nuestro departamento técnico.

2. Los mezcladores sumergibles deben estar completamente sumergidos en agua para funcionar y no pueden usarse en ambientes inflamables, explosivos o con líquidos altamente corrosivos. La profundidad mínima de inmersión es de 900 mm.
