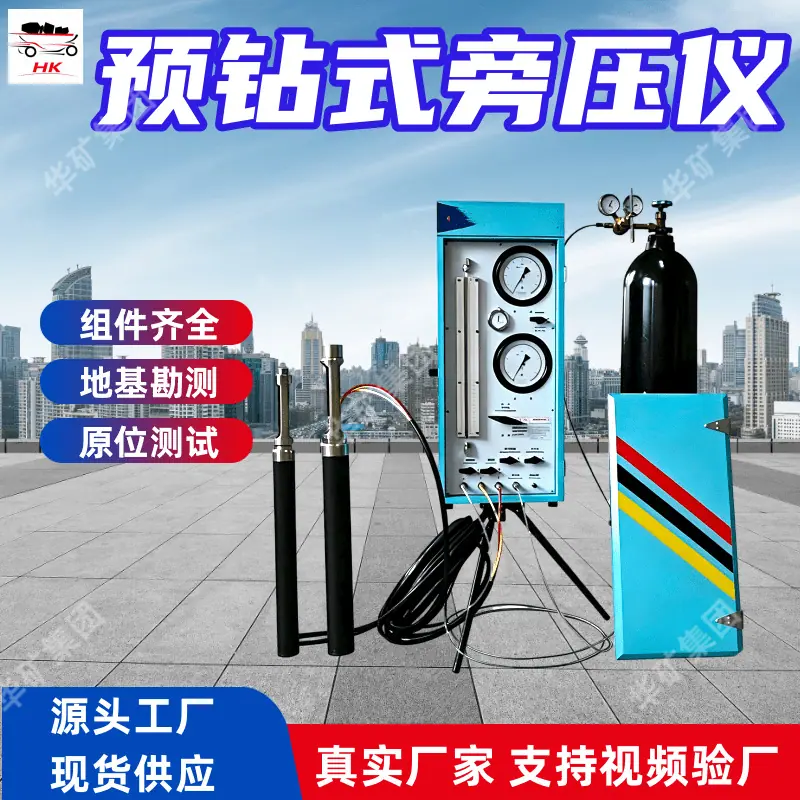

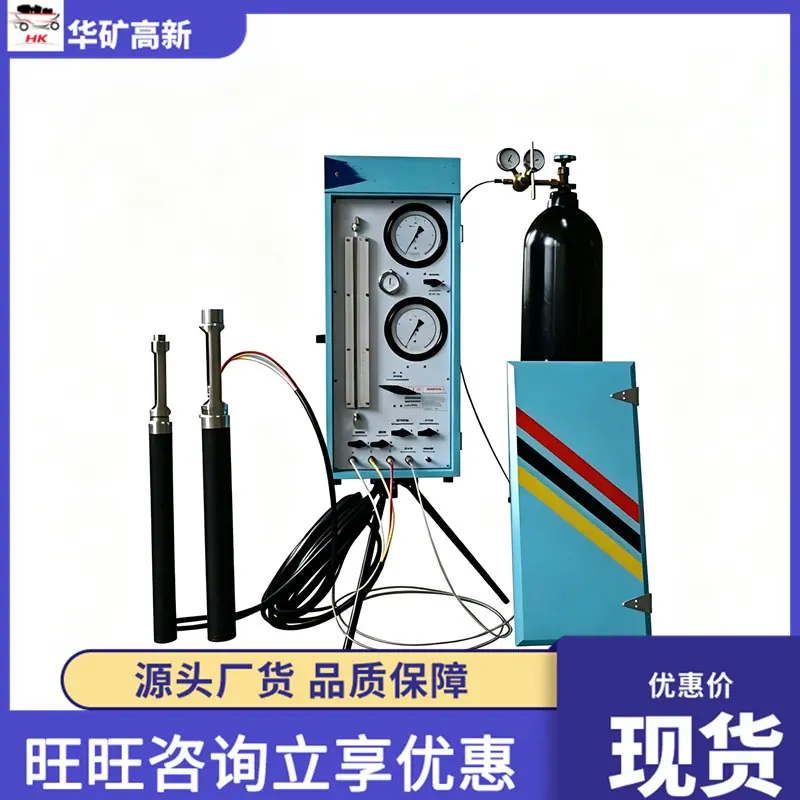

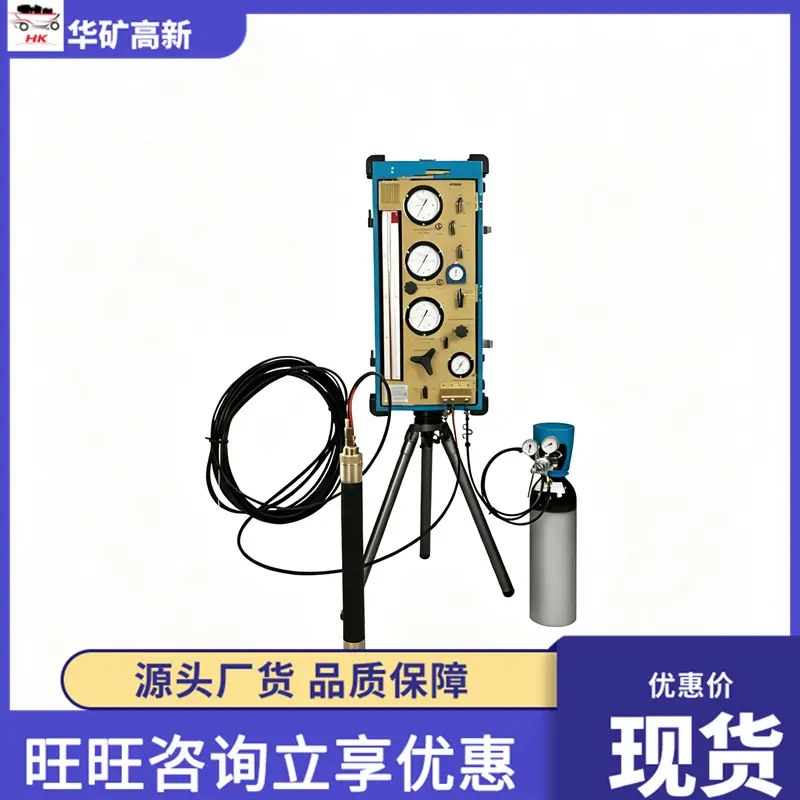

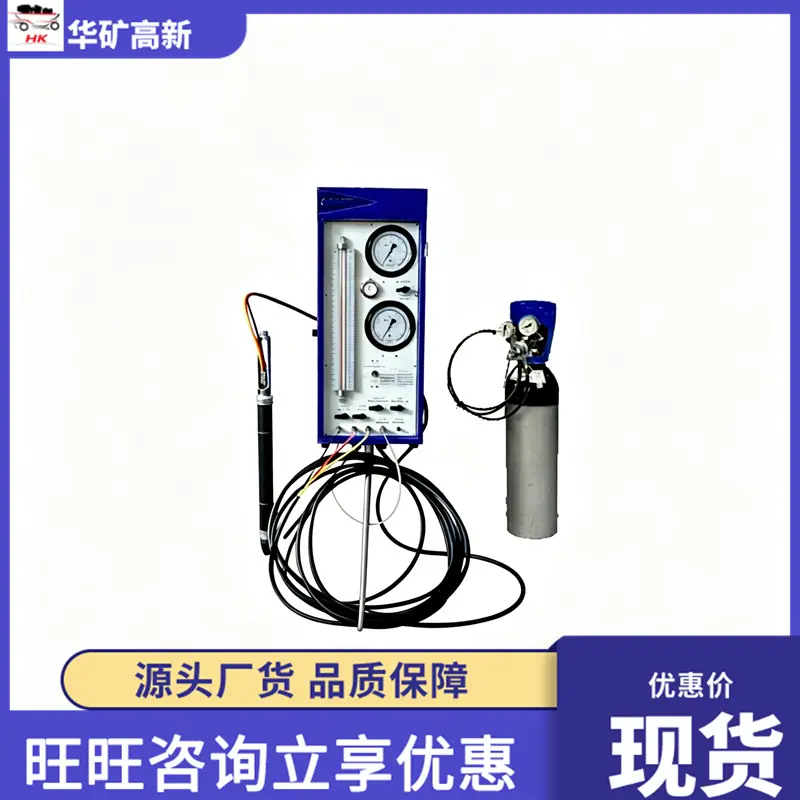

Medidor de Presión Lateral de Sondeo Serie PY, juego completo de componentes, medidor de presión lateral de sondeo para investigación de cimentaciones
110 días
$36.058.000 pedido mín (1.000 ..
Proveedor 5.0
Variaciones
PY Series Drilling Pressure Gauge
PY-5 pre-drilled side pressure gauge
Pre-drilled side pressure gauge
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Origen
Jining, Shandong
Marca
Huakuan
Modelo
PY Series Drilling Pressure Gauge
Presupuesto
PY-5 pre-drilled side pressure gauge, Pre-drilled side pressure gauge, PY Series Drilling Pressure Gauge
Ámbito de aplicación
Mining use
Origen
Jining, Shandong
Marca
Huakuan
Modelo
PY Series Drilling Pressure Gauge
Presupuesto
PY-5 pre-drilled side pressure gauge, Pre-drilled side pressure gauge, PY Series Drilling Pressure Gauge
Ámbito de aplicación
Mining use
Origen
Jining, Shandong
Marca
Huakuan
Modelo
PY Series Drilling Pressure Gauge
Presupuesto
PY-5 pre-drilled side pressure gauge, Pre-drilled side pressure gauge, PY Series Drilling Pressure Gauge
Ámbito de aplicación
Mining use
Detalles del producto
El texto en las imágenes se puede traducir
I. Clasificación del Presiómetro Pre-perforado
- Dividido por la presión nominal de prueba
- Dispositivo de Prueba de Carga Lateral Preperforado Tipo Baja Presión: Presión de prueba ≤ 2.5 MPa, adecuado para escenarios de investigación de cimentaciones de suelo cohesivo convencional poco profundo y suelo limoso, la profundidad de prueba de perforación manual es generalmente de alrededor de 10 metros.
- Dispositivo de Prueba de Carga Lateral Perforada Tipo Presión Media: Presión de prueba 2.5~6.5MPa, es el modelo de propósito general principal para la exploración de ingeniería, adecuado para suelo cohesivo de resistencia media, suelo arenoso y estratos rocosos fuertemente meteorizados, con una profundidad de prueba de hasta aproximadamente 100 metros.
- Presiómetro preperforado de alta presión: Presión de prueba ≥10 MPa, adecuado para escenarios de exploración profunda en estratos de alta resistencia como capas de suelo duro y roca moderadamente meteorizada, puede satisfacer las necesidades de prueba in situ profunda de proyectos de ingeniería especiales importantes.
- Clasificado según la profundidad de la prueba
- Penetrómetro de tipo superficial preperforado: Adecuado para escenarios con una profundidad de prueba de ≤15 m, la máquina completa es compacta y utiliza perforación manual para crear los agujeros, adaptándose a escenarios de investigación de cimentaciones superficiales para proyectos de construcción pequeños.
- Presiómetro de Capa Media y Profunda Pre-perforado: Adecuado para escenarios con una profundidad de prueba de 15~50 m, equipado con tubería de presión coaxial extendida, los agujeros se realizan utilizando equipos de perforación de ingeniería convencionales, adecuado para escenarios de investigación geotécnica de capa media y profunda de la mayoría de los proyectos de infraestructura convencionales.
- Presiómetro de Tipo Profundo Preperforado: Adecuado para escenarios con profundidades de prueba ≥50 m, utiliza un sistema de tubería de presurización coaxial de alta resistencia y está adaptado para la prueba in situ de estratos profundos en minas grandes y edificios súper altos.
- Dividido por método de recopilación de datos
- Manómetro de Presión Perforado Tipo Grabación Semiautomática: Adopta una combinación de lectura manual + grabación automática auxiliar, con una estructura simple y bajo umbral de operación, adecuado para escenarios básicos de exploración de campo sin condiciones complejas de suministro eléctrico.
- Medidor de Prensa Lateral Tipo Adquisición Inteligente Totalmente Automático: Equipado con sensores de alta precisión, admite la adquisición, el almacenamiento y la comunicación por computadora automáticos de los datos de prueba, reduciendo significativamente la intensidad del trabajo manual y adecuado para escenarios de operación digital en investigación geotécnica inteligente.
- Dividido por la forma estructural del prensatelas lateral
- Presiómetro de Cámara Única con Agujero Preperforado: Presenta solo una cámara de medición única, tiene una estructura simple y un costo moderado, adecuado para escenarios convencionales de investigación de cimentaciones donde no se requiere alta precisión de prueba.
- Probador de Presión Lateral de Tres Cavidades con Pre-perforación: Compuesto por una cavidad de medición central y dos cavidades protectoras superior e inferior, puede reducir eficazmente la influencia de los efectos de borde, lo que resulta en una mejor estabilidad de los datos de prueba. Es el modelo de alta precisión más común actualmente en el mercado.
II. Ventajas Fundamentales del Presiómetro Preperforado
- Resultados de prueba de rendimiento estables: El error de prueba integral de los modelos convencionales es ≤±1%. Se utiliza una válvula reguladora de presión de alta precisión y sin gas, y el proceso de presurización es estable y controlable. La curva de presión de poros obtenida en condiciones de trabajo normales se aproxima estrechamente al estado de esfuerzo real del suelo no perturbado, lo que resulta en una alta confiabilidad de los resultados de la prueba.
- Buen rendimiento de adaptabilidad estratigráfica: Los modelos de diferentes grados de presión pueden cubrir varios estratos comunes como suelo cohesivo, suelo limoso, suelo arenoso y roca altamente meteorizada. Tienen una fuerte adaptabilidad a capas de suelo convencionales con buen rendimiento de formación de agujeros y pueden operar de manera estable en la mayoría de los escenarios de exploración de campo.
- Rendimiento confiable en entornos exteriores: Toda la máquina utiliza tubos coaxiales guiados por presión anti-envejecimiento, reemplazando los tubos de nailon comunes tradicionales, lo que los hace menos propensos a problemas de envejecimiento y fugas. Puede adaptarse a complejos entornos exteriores de temperatura y humedad, asegurando una buena estabilidad a largo plazo para las operaciones al aire libre.
- Buena eficiencia de prueba y rendimiento: El diseño optimizado del sistema de circulación de agua acelera el proceso de inyección y retorno de agua al transformador, acortando significativamente el tiempo de operación para una sola prueba de grupo y mejorando la eficiencia operativa diaria de las inspecciones de campo.
- Buena facilidad de operación y mantenimiento: Diseño de estructura simplificada de la válvula de derivación, procedimiento de reemplazo conveniente para el diafragma elástico, no se necesitan herramientas especiales complejas. El mantenimiento diario solo requiere inspección regular del sellado de la tubería y calibración del sensor. El umbral operativo es controlable.
III. Puntos Clave de Cumplimiento del Presiómetro Preperforado
- Resuelve los puntos débiles clave de las pruebas geotécnicas interiores tradicionales: gran perturbación durante el muestreo y dificultad para obtener muestras inalteradas de capas profundas: Reemplaza la deficiencia de las pruebas geotécnicas interiores, que no pueden restaurar completamente el verdadero estado de esfuerzos de la capa in situ, al realizar directamente las pruebas en la capa in situ. Esto reduce significativamente el impacto de la perturbación del muestreo en los resultados de las pruebas y obtiene parámetros mecánicos del suelo de cimentación que se alinean más estrechamente con la práctica de ingeniería.
- Adaptación a las necesidades de la escena de ingeniería local en Jining, Shandong: Corresponde a los modelos de presiómetro preperforado predominantes utilizados por las unidades de investigación geotécnica en la región suroeste de Shandong, respuesta conveniente para el suministro de accesorios de instrumentos de topografía locales y servicios de calibración de operación, adaptándose a las necesidades de operación de investigación geotécnica de diversos proyectos locales de construcción, minería e ingeniería vial.
- Asistencia en la mejora de la eficiencia de las operaciones de investigación geotécnica: Un rendimiento estable y automático en la adquisición de datos puede reducir significativamente la carga de trabajo de lectura y registro manual, acelerar el ritmo de las operaciones de prueba en un solo punto, acortar el ciclo general de los proyectos de investigación y proporcionar soporte de parámetros confiables para el diseño de ingeniería posterior.
- El uso a largo plazo reduce los costos integrales de operación y mantenimiento: Los componentes sensores centrales y el diafragma elástico del transductor de presión lateral tienen una gran durabilidad y una larga vida útil en condiciones de trabajo normales. La inversión en mantenimiento asignada durante todo el ciclo de vida del equipo de topografía se encuentra dentro de un rango razonable y, en comparación con el modo tradicional de pruebas geotécnicas en interiores, puede reducir el costo integral de la exploración profunda.
- Cumple los requisitos de cumplimiento relevantes para la investigación geotécnica: El rendimiento del modelo de máquina oficialmente calificado cumple con los requisitos de los códigos de la industria nacional relacionados con las pruebas con presiómetro, los datos de prueba se pueden utilizar directamente para los cálculos de diseño de ingeniería y puede pasar sin problemas la revisión de cumplimiento de varios resultados de investigación geotécnica.
