Válvula reductora de presión de fuelle de acción directa T44H/Y-16C DN15-20-25-32-40-50-65-80-100
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
I. Y44HVálvula reductora de presión tipo fuelleCaracterísticas Estructurales y Usos:
La válvula reductora de presión de fuelle tipo Y44H pertenece al tipo de acción directa de válvula reductora de presión de resorte de fuelle. Se compone principalmente de piezas como un fuelle, un resorte regulador, un asiento de válvula y un disco de válvula. Utiliza el fuelle para detectar la presión aguas abajo para accionar el disco de válvula, cambiando y controlando la apertura de la válvula para lograr la función de reducción y estabilización de la presión. La presión de salida se establece ajustando el tornillo regulador.
Las acciones de regulación y estabilización de presión de este producto son sensibles y equilibradas, y es adecuado para su uso en tuberías de medios gaseosos y líquidos.
II. Parámetros Técnicos Principales e Indicadores de Rendimiento de la Válvula Reductora de Presión Tipo Fuelle Y44H:
|
Presión nominal(Mpa) |
0.6 |
1.0 |
1.6 |
|
|
Presión de prueba de la carcasa(Mpa)* |
0.9 |
1.5 |
2.4 |
|
|
Presión de prueba de sellado(Mpa) |
0.6 |
1.0 |
1.6 |
|
|
Presión máxima de entrada(Mpa) |
0.6 |
1.0 |
1.6 |
|
|
Rango de presión de salida(Mpa) |
0,05-0,4 |
0,1-0,8 |
0,1-1,0 |
|
|
Desviación característica de presión(Mpa)△P2P |
GB12244-1989 |
|||
|
Desviación característica de flujo(Mpa)△P2G |
GB12244-1989 |
|||
|
Diferencia de presión mínima(Mpa) |
0.1 |
0,15 |
||
|
Fuga |
GB12245-1989 |
|||
*: La prueba de carcasa no incluye los fuelles. Al realizar la prueba de presión de carcasa, el conjunto de fuelles debe retirarse.
III. Y44HVálvula reductora de presión tipo fuelleMateriales de las piezas principales:
|
Nombre de la pieza |
Material de las piezas |
|
cuerpo de la válvulatapa |
WCB |
|
Cubierta inferior |
WCB |
|
asiento de válvulaDisco de válvula |
2Cr13 |
|
fuelle |
1Cr18Ni9Ti |
|
Junta de fuelle |
2Cr13 |
|
Base inferior del fuelle |
2Cr13 |
|
Asiento de guía |
2Cr13 |
|
Resorte de la válvula principal |
50CrVA |
|
Resorte de ajuste |
60Si2Mn |

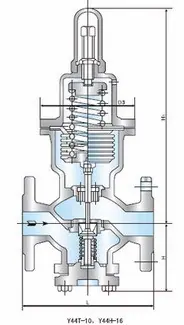

Cinco, Y44HVálvula reductora de presión tipo fuelleTamaño de Conexión (PN0.6-1.6MPa)：
|
Diámetro nominal DN |
Dimensiones |
Tamaño de la conexión |
|||||||||||||||||
|
Yo |
H |
H1 |
PN1.6MPa |
PN1.6MPa |
PN1.6MPa |
||||||||||||||
|
0.6/1.0MPa |
1,6 MPa |
D |
K |
n-Φ |
d |
do |
D |
K |
n-Φ |
d |
do |
D |
K |
n-Φ |
d |
do |
|||
|
15 |
140 |
140 |
290 |
90 |
80 |
55 |
4-12 |
40 |
12 |
95 |
65 |
4-14 |
45 |
12 |
95 |
65 |
4-14 |
45 |
14 |
|
20 |
140 |
140 |
295 |
98 |
90 |
65 |
4-12 |
50 |
12 |
105 |
75 |
4-14 |
55 |
14 |
105 |
75 |
4-14 |
55 |
14 |
|
25 |
160 |
160 |
295 |
110 |
100 |
75 |
4-12 |
60 |
14 |
115 |
85 |
4-14 |
65 |
14 |
115 |
85 |
4-14 |
65 |
14 |
|
32 |
1080 |
180 |
295 |
110 |
120 |
90 |
4-14 |
70 |
14 |
135 |
100 |
4-18 |
78 |
16 |
135 |
100 |
4-18 |
78 |
16 |
|
40 |
200 |
200 |
325 |
125 |
130 |
100 |
4-14 |
80 |
14 |
145 |
110 |
4-18 |
85 |
16 |
145 |
110 |
4-18 |
85 |
16 |
|
50 |
230 |
230 |
325 |
125 |
150 |
110 |
4-14 |
90 |
14 |
160 |
125 |
4-18 |
100 |
16 |
160 |
125 |
4-18 |
100 |
16 |
|
65 |
280 |
325 |
130 |
160 |
130 |
4-14 |
110 |
14 |
180 |
145 |
4-18 |
120 |
18 |
180 |
145 |
4-18 |
120 |
18 |
|
|
80 |
310 |
380 |
160 |
185 |
150 |
4-18 |
125 |
16 |
195 |
160 |
4-18 |
135 |
18 |
195 |
160 |
8-18 |
135 |
20 |
|
|
100 |
350 |
380 |
170 |
205 |
170 |
4-18 |
145 |
16 |
215 |
180 |
8-18 |
155 |
20 |
215 |
180 |
8-18 |
155 |
20 |
|
