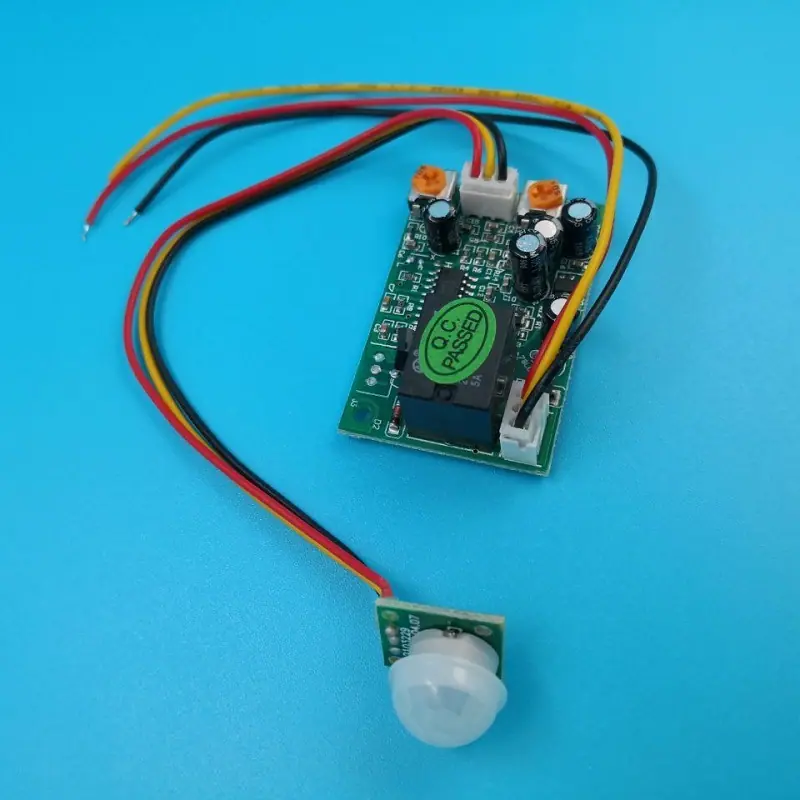

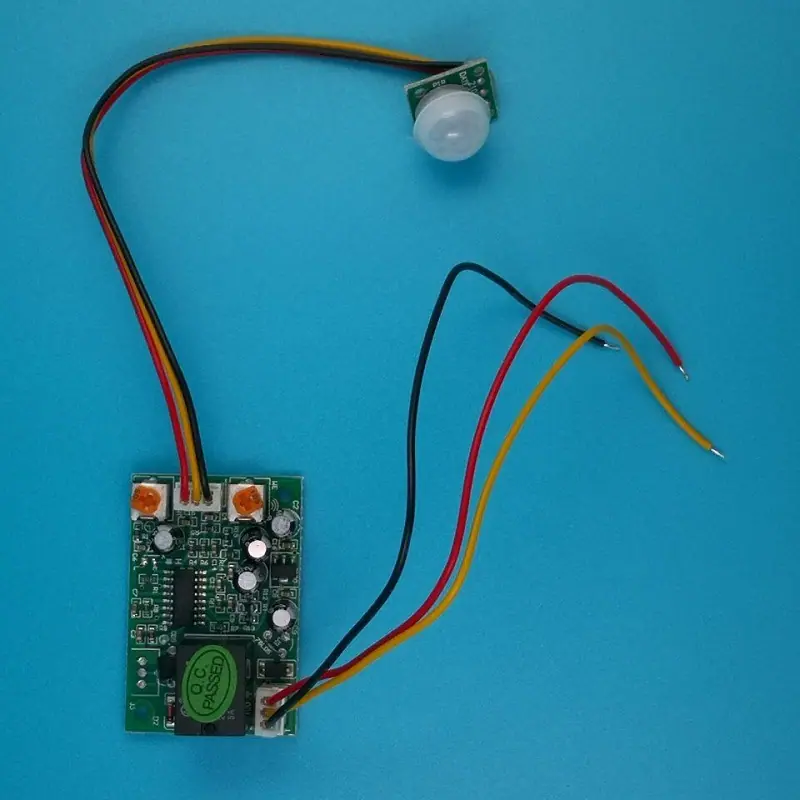

Módulo de Detección de Cuerpo Humano Tipo Split con Retardo Ajustable y Distancia de Detección
Modelo: JL-287B
Bienvenido a usar los productos de nuestra empresa. Todos nuestros productos han pasado por estrictas pruebas y pruebas de envejecimiento. Los circuitos son estables y la calidad es confiable. Por favor, siéntase libre de usarlos.
Características:
Cuando una persona o un animal más grande entra en el rango de detección de este módulo, emite automáticamente un nivel alto. Si la persona permanece activa dentro del rango de detección, el nivel alto se emitirá continuamente (el valor predeterminado es el modo de disparo continuo, opcional); después de que la persona se retire, el relé se apagará automáticamente después de un retraso. Este producto tiene alta sensibilidad y gran fiabilidad, y es adecuado para su aplicación en diversos equipos eléctricos de detección automática.
Parámetros eléctricos:
Método de detección: Infrarrojo pasivo piroeléctrico.
Voltaje de funcionamiento: □CC5V； □CC12V； □CC24V。 Predeterminado CC12V.
Corriente estática: 50 uA.
Distancia de detección: Predeterminada 3 metros, (ajustable de 2 a 5 metros).
Tiempo de retardo: Predeterminado 10 segundos, (ajustable de 2 a 300 segundos).
Ángulo de detección: Ángulo de cono de 110 grados.
Tiempo de bloqueo: Predeterminado en 3 segundos, personalizable.

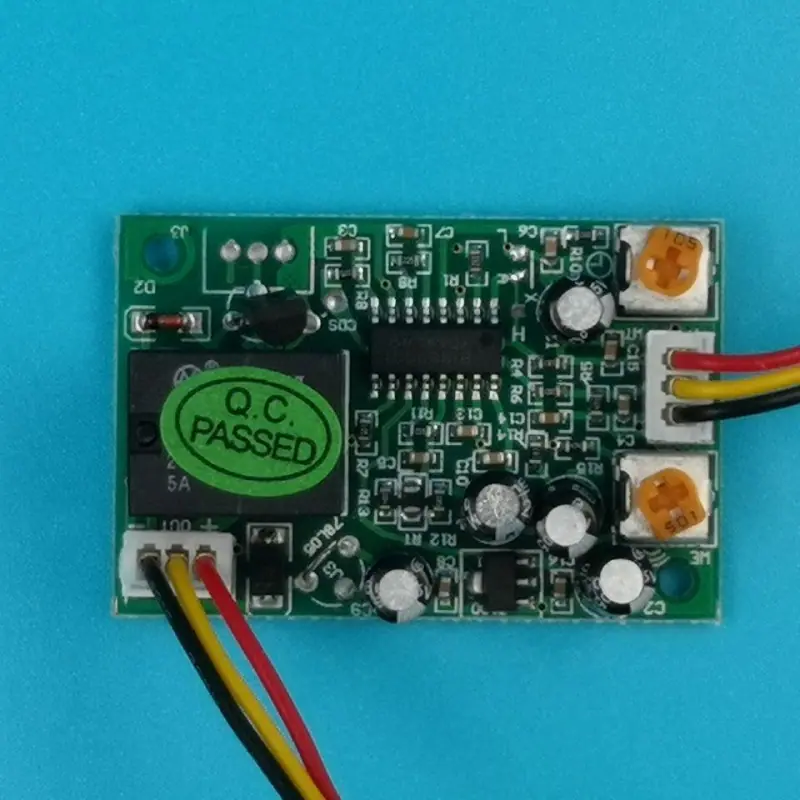

Método de Disparo: Disparable Continuamente / No Disparable Continuamente. El valor predeterminado es disparable continuamente. La lámina de cobre en el pin 1 del IC predeterminado está conectada a H (alimentación positiva); si se requiere disparo discontinuo, por favor desconecte la lámina de cobre del pin 1 de H, y luego conecte la lámina de cobre del pin 1 a L (alimentación negativa).

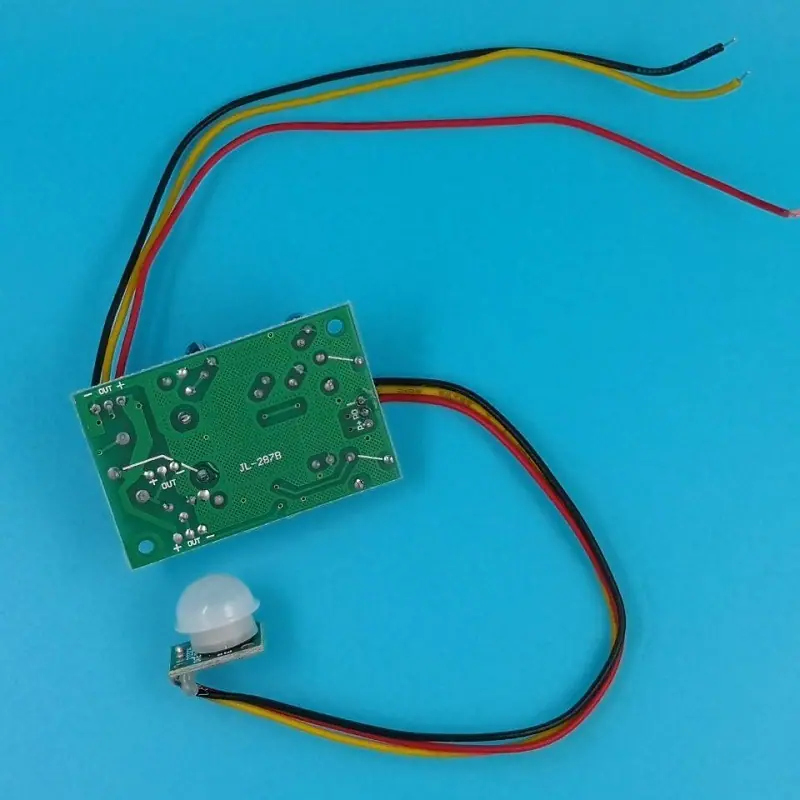

Especificaciones y Dimensiones: (Placa Grande) 45*30*16mm, Espaciado de Agujeros para Tornillos 45mm. (Placa Pequeña) 15*14mm, Diámetro de Apertura para Lente PIR 12mm.
Método de salida: Salida de control de relé nivel alto/nivel bajo, (emite nivel alto por defecto al activarse).
Rango de carga: lámparas, electrodomésticos, etc.
Temperatura ambiente: -20℃—+50℃.

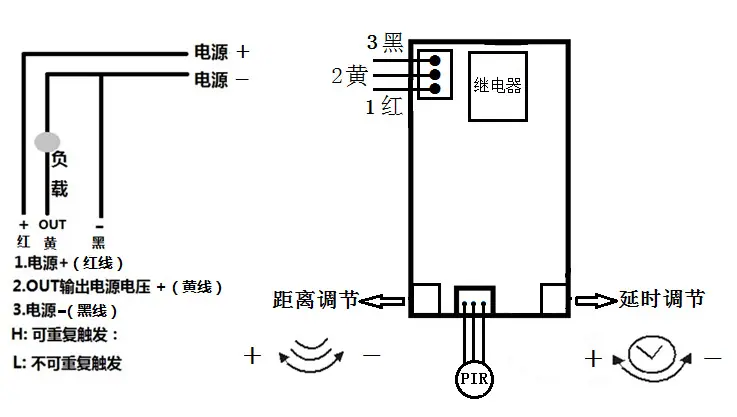

Diagrama de cableado:
