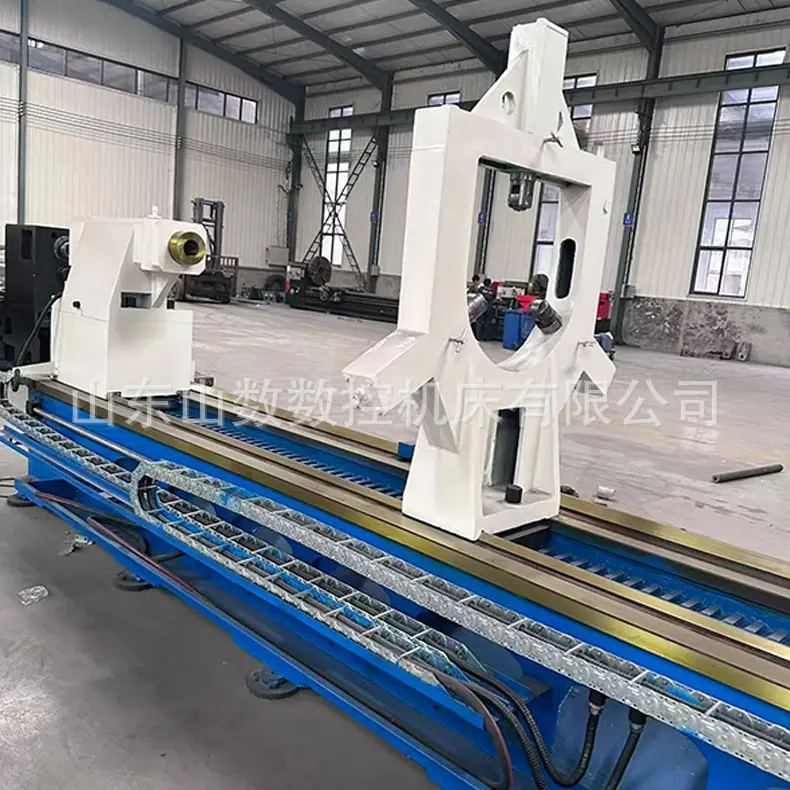

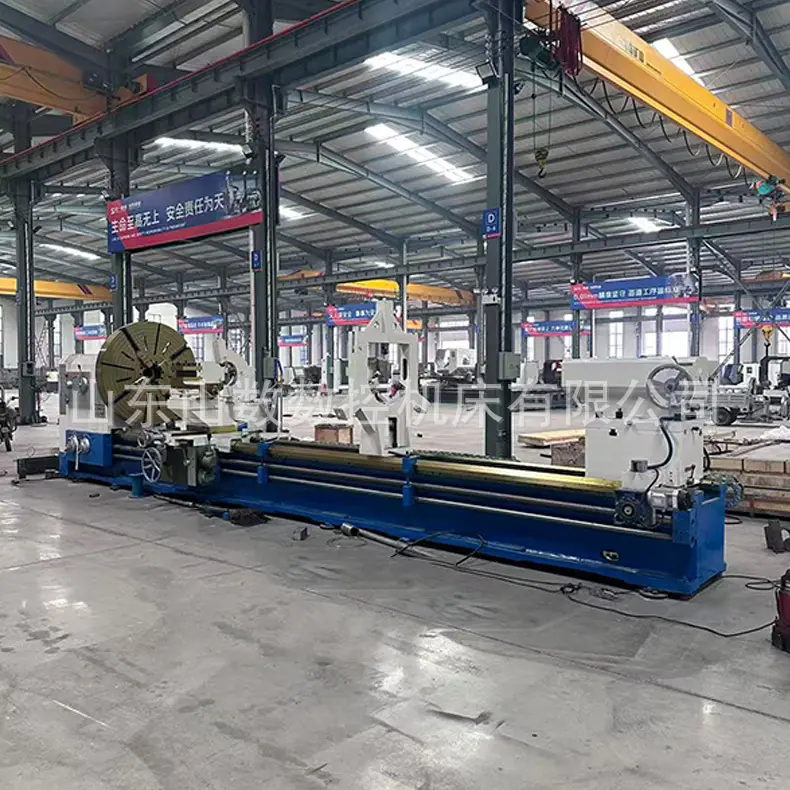

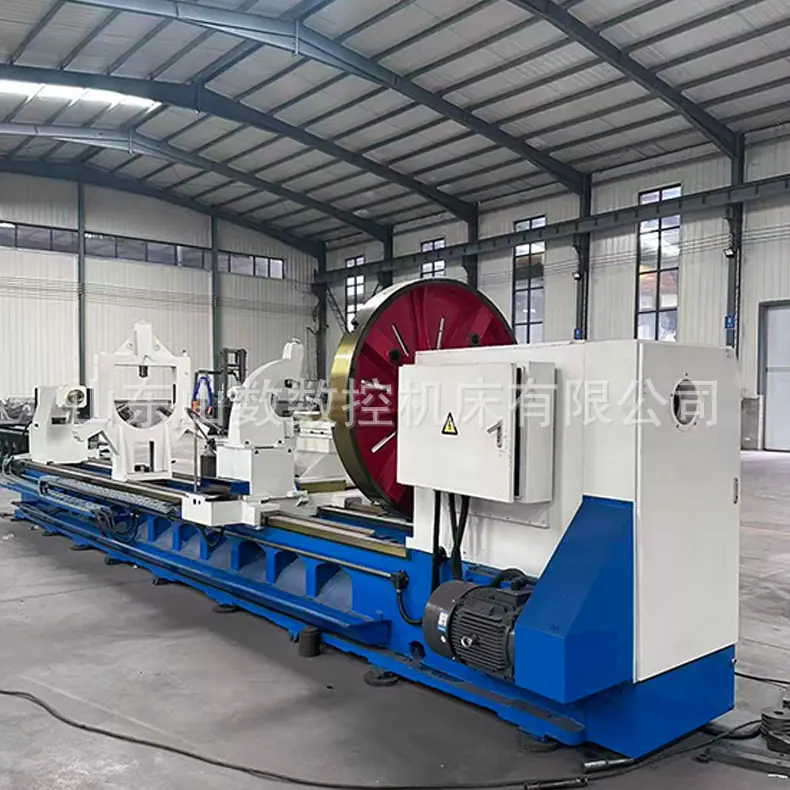

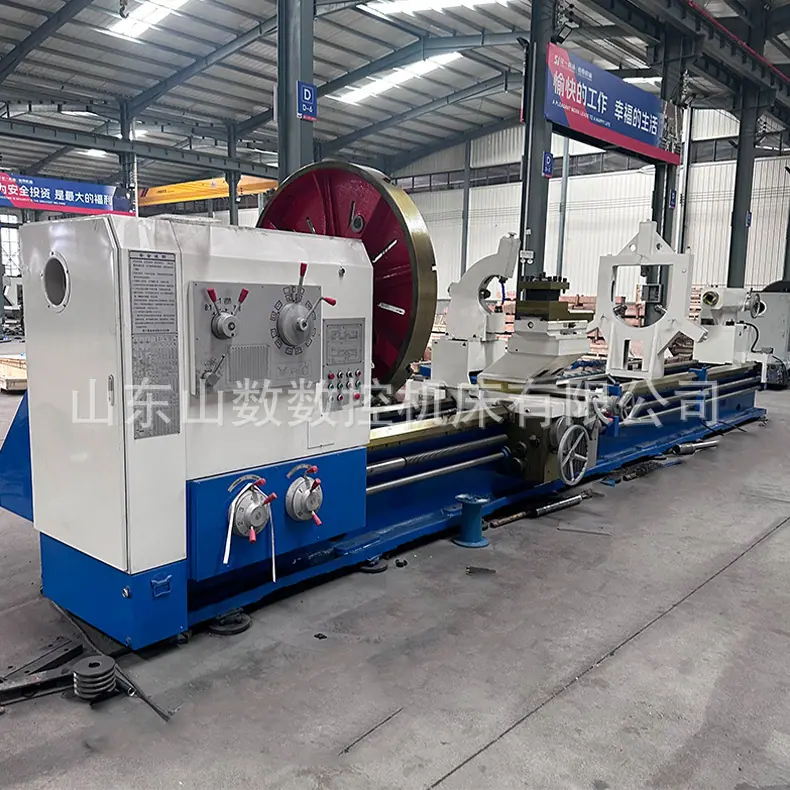

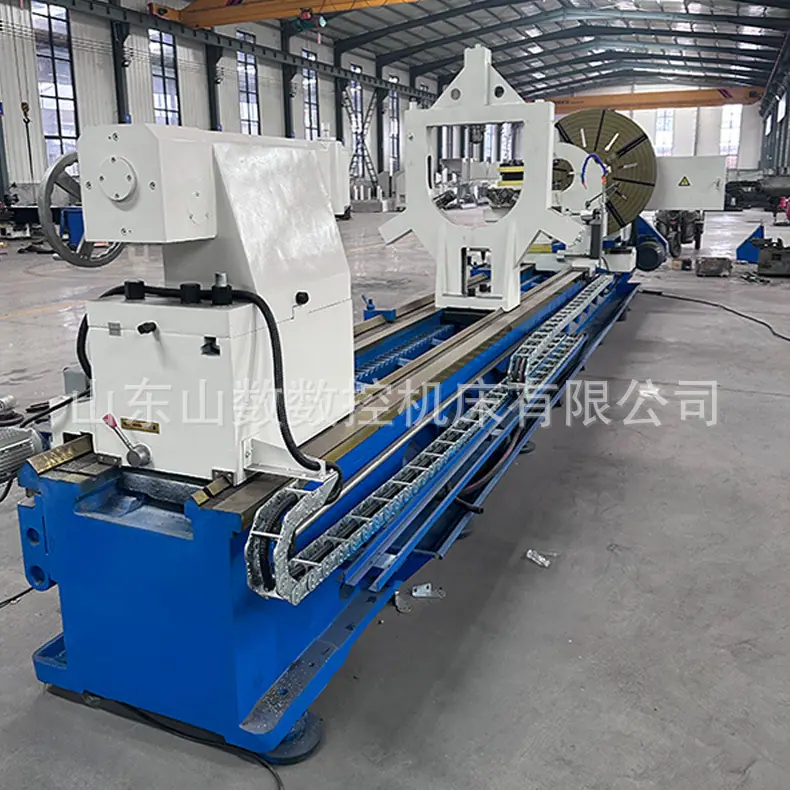

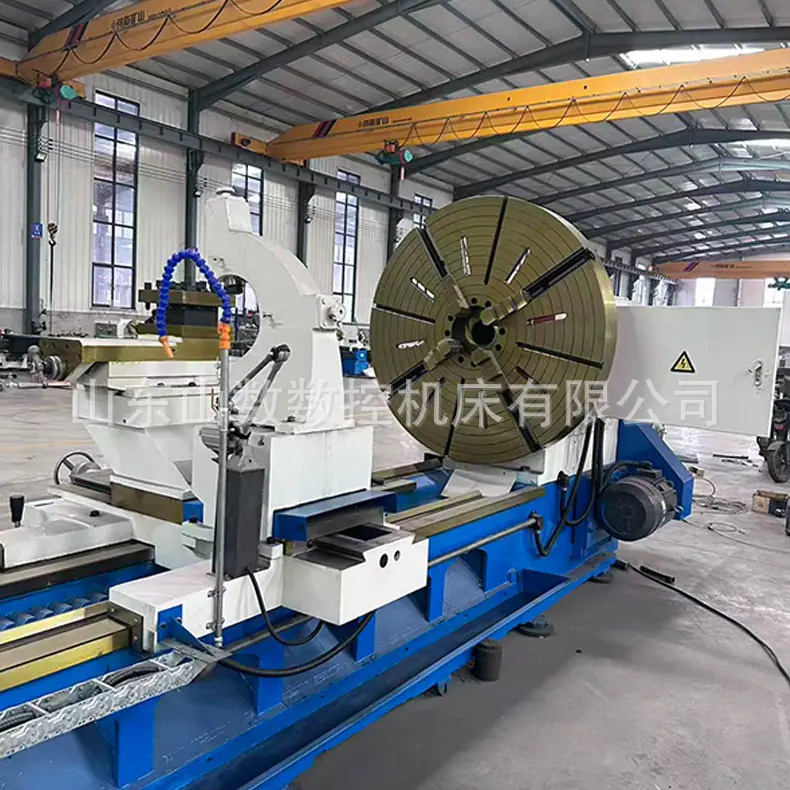

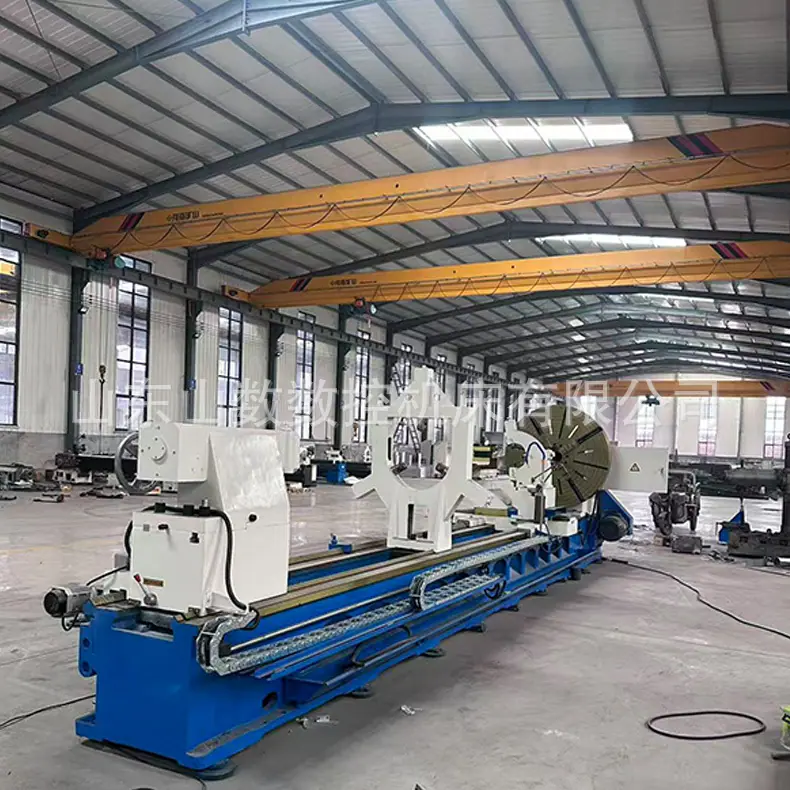

Torno Horizontal Ordinario de Trabajo Pesado CW61160X8000 Diámetro Grande Guías Amplias Contrapunto Eléctrico Fábrica de Tornos Ordinarios 61160

proyecto

unidad

CW61160

Diámetro máximo de rotación del lecho

mm

1600

El diámetro máximo de corte de la pieza de trabajo que pasa a través del soporte

mm

1200

Longitud máxima de corte

mm

Ancho de la barandilla de la cama

mm

1100

Código de extremo del husillo

A2-15(8×M22)

Diámetro del orificio pasante del husillo

mm

130

Orificio cónico del extremo delantero del husillo

mm

1:20/140

Rango de velocidad del husillo

r/min

Rotación hacia adelante: 3.15~315 ; Rotación inversa: 3.5~291 (cambio de velocidad continuo dentro del rango)

Tipos de velocidad del husillo

Avance: 21; Reversa: 12

Número de cantidades de avance vertical y horizontal

56/56

Gama de alimentación

mm

Vertical: 0.1~12

; Horizontal: 0.05~6; Soporte superior de herramienta: 0.025~3

Rango de rosca métrica

mm

44;1~120mm

Rango de números de rosca en pulgadas

31;28~1/4

Rango de números de subprocesos del módulo

mm

45;0.5~60mm

Rango de números de rosca de paso de diámetro

38;1/2~56DP

Distancia vertical desde el centro del husillo hasta la superficie base de la herramienta

mm

48

Ángulo de rotación del portaherramientas

Cada vez

±90°

Recorrido lateral máximo del poste de herramientas inferior

mm

810

Carrera máxima del soporte de herramienta superior

mm

300

Sección de la barra de herramientas

mm

45 (Tamaño del portaherramientas 260x260)

Portaherramientas velocidad de movimiento rápido

mm/min

Vertical: 3740; Horizontal: 1870; Soporte para cuchillos pequeños: 935

Diámetro del manguito del contrapunto

mm

160

Recorrido del manguito del contrapunto

mm

300

Orificio cónico del manguito del contrapunto

Modo 8

potencia del motor principal

kilovatio

22kilovatio

Ancho del riel

mm

1100
