DC12 ~ 24v DC interruptor de relé de inducción de cuerpo humano dividido señal de interruptor de salida de contacto seco pasivo

¡Hola! Hemos abierto la versión internacional de alibaba, por favor haga clic:http://sztljl.en.alibaba.com/

 ¡Bienvenido a personalizar productos electrónicos con diversas funciones, precio razonable y calidad garantizada!

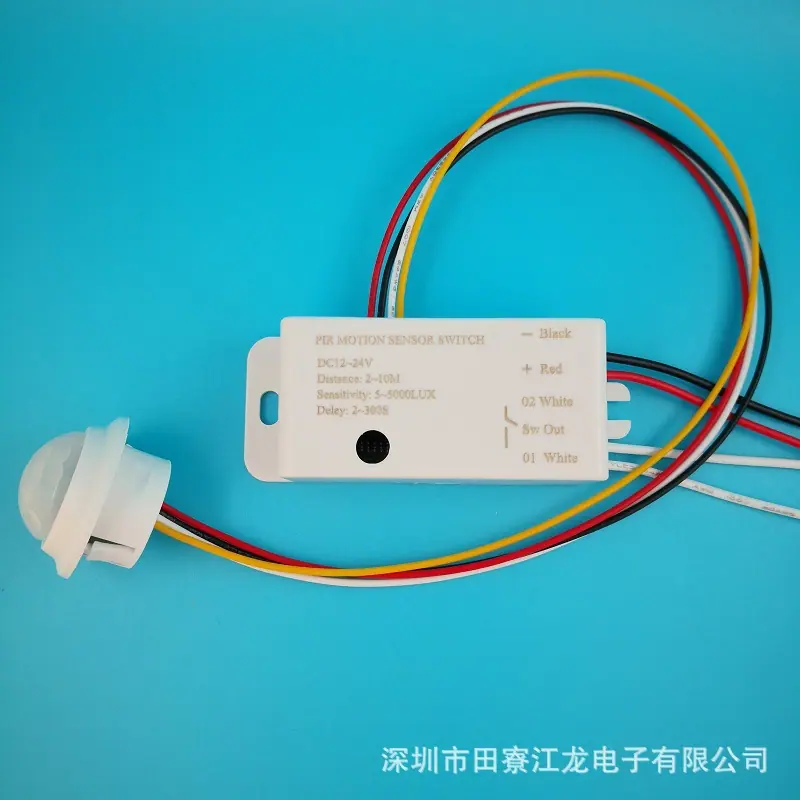

corriente continuaManual de Usuario del Interruptor de Inducción de Cuerpo Humano Tipo Split DC

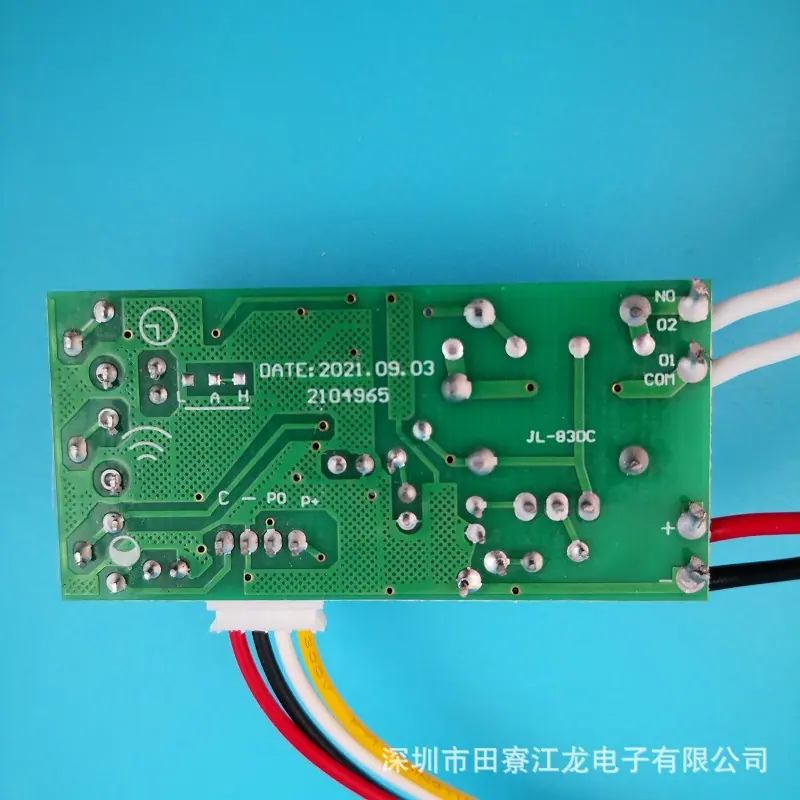

modelo:JL-83 CCrelé

1. Características del producto:

Este producto utiliza importadoPIREl sensor detecta movimiento humano. Cuando una persona o un animal más grande entra en el rango de detección, el interruptor se encenderá automáticamente. Si la persona permanece activa dentro del rango de detección, el interruptor permanecerá encendido continuamente. Después de que la persona se vaya, el interruptor se apagará automáticamente después de un retraso. Este producto tiene alta sensibilidad, gran fiabilidad, es de bajo consumo energético y respetuoso con el medio ambiente, tiene un bajo consumo de energía estática y fuertes capacidades antiinterferencias. Las luces se encienden cuando hay personas presentes y se apagan cuando se van. Es ampliamente utilizado debido a su facilidad de instalación.

dos,Parámetros eléctricos:

Voltaje de funcionamiento:corriente continua。

Método de detección: infrarrojo pasivo piroeléctrico.

Método de salida: Salida de contacto seco de relé

Potencia de carga: ≤120 W。

Distancia de inducción ajustable: Predeterminado5~8arroz,2~10Arroz ajustable.

Sensibilidad ajustable: Predeterminado5LUX，5LUX~5000LUXAjustable.

Tiempo de retardo ajustable: Predeterminado2alrededor de un segundo,2~300Segundos ajustables.

Ángulo de detección:110~140Cada vez.

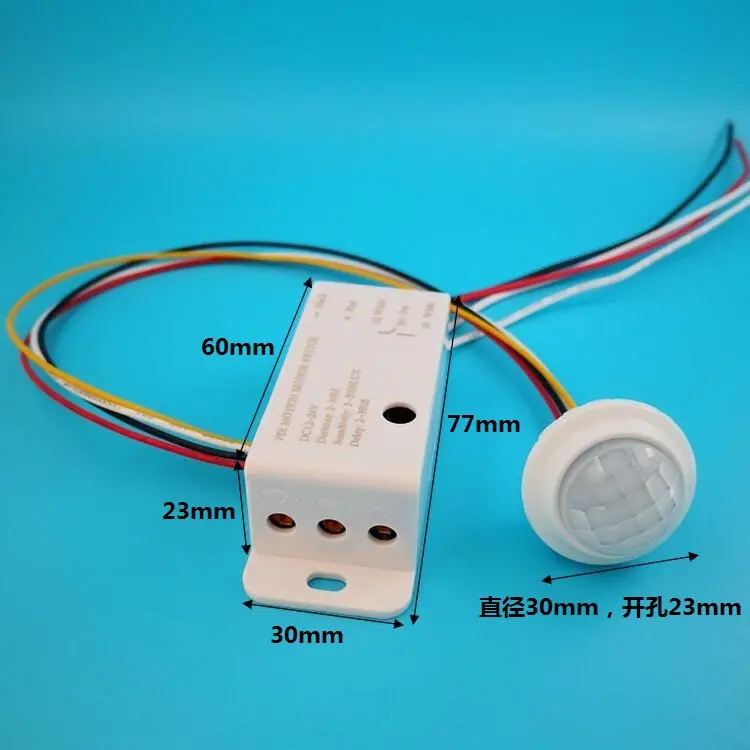

Tamaños estándar:77 MM*30 MM*23MM，agujero23 mm。

3. Ámbito de aplicación:

Tiene funciones como iluminación automática en pasillos, escaleras, baños, sótanos, almacenes, garajes, ventilación automática de extractores y control automático de otros aparatos eléctricos. También se puede utilizar para fines antirrobo.

Cuatro,Diagrama de cableado de instalación:

Esquema de cableado de carga uno:

Esquema de cableado de carga dos:

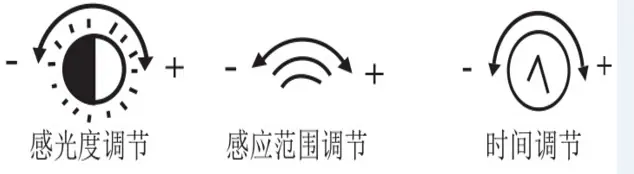

Diagrama ajustable: Al depurar productos ajustables, asegúrese de usar un destornillador plano pequeño para ajustarlo suavemente. Cuando encuentre resistencia, ahí es el final y no puede avanzar más, de lo contrario las piezas se dañarán.

Cifra1：Ajusta el lado izquierdo para que sea brillante por la noche, ajusta el lado derecho para que sea brillante día y noche.

imagen2：Ajusta el lado izquierdo para disminuir el rango, ajusta el lado derecho para aumentar el rango.

imagen3：Ajusta el lado izquierdo para disminuir el tiempo, ajusta el lado derecho para aumentar el tiempo.

cinco,Precauciones:

1.Recuerde desconectar la corriente durante la instalación. La instalación debe ser realizada por un profesional.

2.Este interruptor requiere 60 segundos después de suministrar energía para funcionar normalmente. Este es el tiempo de calentamiento del sensor.

3.No sobrecargar.
