Manual de Instrucciones para Interruptor de Sensor de Microondas (Radar) Pequeño Empotrable

modelo:JL-893Tres líneas,JL-893DCuatro líneas con protección contra incendios



1. Características del producto:

 Cuando un objeto en movimiento entra en el rango de detección, el interruptor comienza a energizar la carga. Si hay movimiento dentro del rango de detección y durante el período de retardo, el interruptor volverá a retrasar de forma continua y automática, y la luz no se apagará. Cuando está en estado estacionario o sale del rango de detección, el interruptor apagará automáticamente la luz después de un ciclo de retardo. Este producto tiene alta sensibilidad, gran fiabilidad, ahorra energía y es respetuoso con el medio ambiente, tiene bajo consumo de energía estática, fuerte capacidad antiinterferencias, se enciende cuando una persona llega y se apaga cuando una persona se va. Se utiliza ampliamente debido a su facilidad de instalación.

Función de detección de luz ambiental incorporada, se enciende solo por la noche de forma predeterminada(Ajustable, funciona también durante el día)。

Puede detectar a través de algunos materiales no metálicos, como vidrio, paneles de yeso, paneles de madera, plástico, etc., debajo15 centímetrosLa pared puede penetrar la inducción. Particularmente adecuado para instalación oculta, no afecta la apariencia.

El interruptor inteligente electrónico con función de incendio y doble fuente de alimentación se utiliza principalmente para huecos de escaleras y rutas de evacuación en edificios de varios pisos y de gran altura. El producto de tres hilos no tiene línea de extinción de incendios; el producto con línea de extinción de incendios también puede funcionar normalmente si la línea de extinción de incendios no está conectada.



dos,Parámetros eléctricos:

Voltaje de funcionamiento:AC90~300V。

Potencia de carga:CONDUJO≤500 W。

tenga en cuenta: CONDUJOLa corriente de arranque de las lámparas es muy grande. Al controlar varias lámparas en paralelo, debes reducir30%Cargar energía.

Distancia de inducción ajustable: Predeterminado3~9Arroz ajustable.

Sensibilidad ajustable: Predeterminado5LUX，5LUX~5000LUXAjustable.

Tiempo de retardo ajustable: Predeterminado20alrededor de un segundo,8~180Segundos ajustables.

Ángulo de detección:360Cada vez.

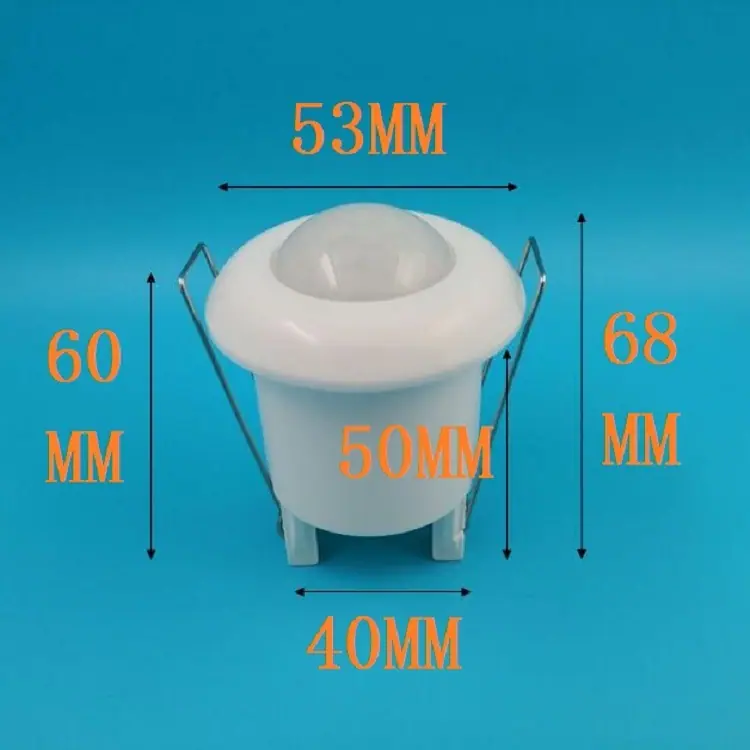

Especificaciones: diámetro53MM*altura total60 mm，agujero40MM*profundidad50 mm。

3. Ámbito de aplicación:

Tiene funciones como iluminación automática en pasillos, escaleras, baños, sótanos, almacenes, garajes, ventilación automática de extractores y control automático de otros aparatos eléctricos. También se puede utilizar para fines antirrobo.

Cuatro,Diagrama de cableado de instalación:

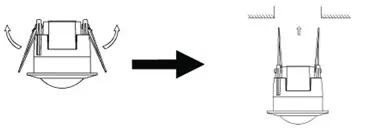

Instale como se muestra en la figura. Recuerde apagar la alimentación antes de la instalación. La instalación debe ser realizada por un profesional. Conecte la fuente de alimentación y la carga nominal al interruptor de inducción según el diagrama de cableado.

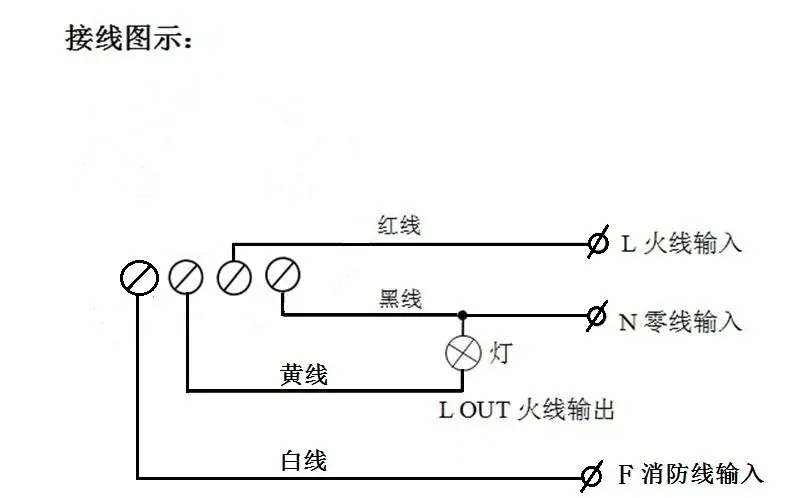

Diagrama de cableado de cuatro hilos con alarma de incendio:

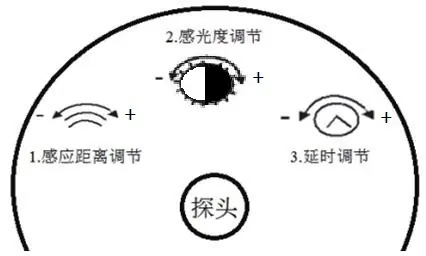

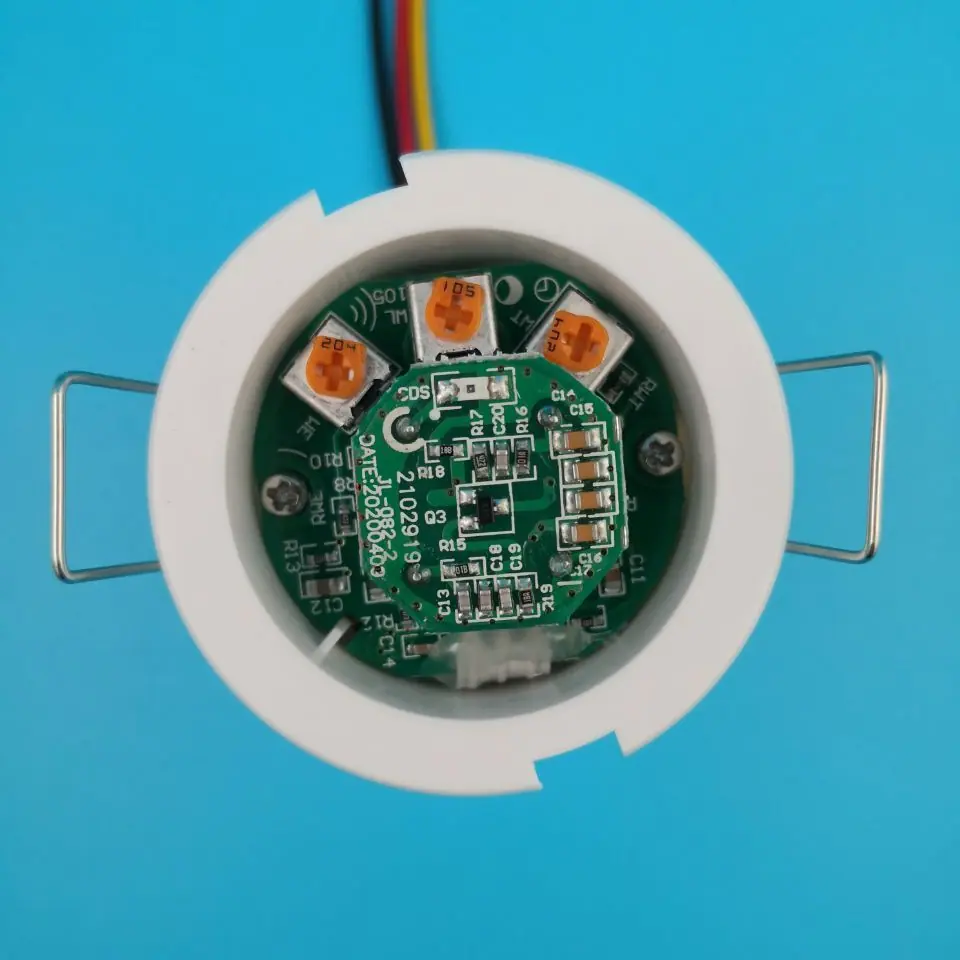

Diagrama ajustable: Al depurar productos ajustables, asegúrese de usar un destornillador plano pequeño para ajustarlo suavemente. Cuando encuentre resistencia, ahí es el final y no puede avanzar más, de lo contrario las piezas se dañarán.







imagen1：Ajusta el lado izquierdo para disminuir la distancia, ajusta el lado derecho para aumentar la distancia.

        imagen2：Ajusta el lado izquierdo para que funcione de día y de noche, ajusta el lado derecho para que funcione de noche.

imagen3：Ajusta el lado izquierdo para disminuir el tiempo, ajusta el lado derecho para aumentar el tiempo.

Precauciones:

1.No operar mientras esté energizado. Debe ser instalado por un profesional.

2.No sobrecargar.

3.No utilice objetos inestables como superficie de montaje. Dentro del área de detección, no debe haber obstáculos ni objetos en movimiento continuo que afecten la detección del interruptor, y no debe haber interferencias electromagnéticas de otros equipos, como electricidad de alto voltaje, etc.

4.Al encenderse por primera vez, el interruptor de inducción o la luz de inducción se encenderán automáticamente y, después de un período de retardo, se apagarán y reanudarán las funciones normales de control de luz y detección.

5.Debido a que es de tipo de detección activa, el interruptor de detección emite ondas electromagnéticas. Por lo tanto, en ausencia de obstáculos, es mejor mantener la distancia entre dos sensores de microondas o luces sensoras de microondas.5Más de un metro, demasiado cerca interferirán entre sí.

6.Este producto no es adecuado para instalación en exteriores.

Nota especial:

A.La distancia de los interruptores de inducción por radar se ve afectada por el entorno de instalación real, y la distancia es generalmente3~9alrededor de metros. Cuanto más pequeño es el espacio, menor es el rango de detección, como en huecos de escalera y pasillos; cuanto más abierto es el espacio, mayor es el rango de detección, como en garajes. Esto no es un problema de calidad del interruptor, sino una característica de los microondas. En espacios pequeños, es causado por la cancelación de las ondas reflejadas y las ondas transmitidas normales.

B.Después de ajustar el rango de detección, necesitas esperar3El rango ajustado solo está disponible después de unos minutos, así que no asumas que el ajuste no está funcionando.
