Dispositivo de señalización sonora y luminosa de comunicación KXT127, dispositivo de señal de alarma por voz y luz a prueba de explosiones e intrínsecamente seguro para uso en minería

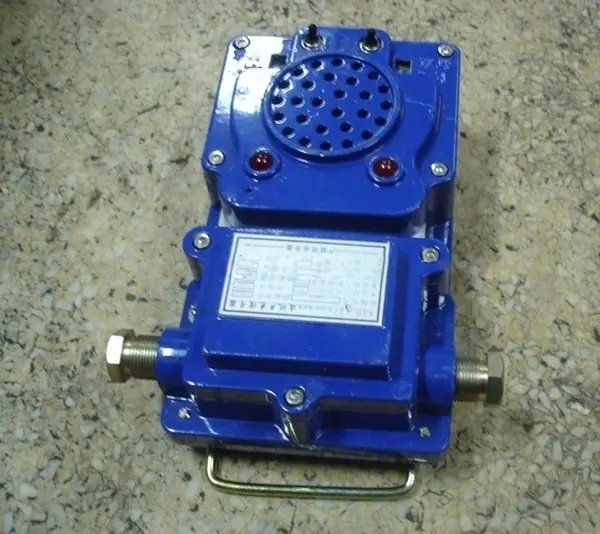

Presentación del producto: dispositivo de señalización sonora y luminosa de comunicación KXT127

El dispositivo de señalización sonora y luminosa KXT127 utiliza un microcontrolador MCU y tecnología multifrecuencia DTMF de doble tono. Es un equipo de comunicación por línea eléctrica. Ofrece funciones de señalización de línea completa, llamada amplificada y llamadas de intercomunicación símplex, además de selección de número y señalización. Se puede instalar y utilizar en minas de carbón subterráneas con suministro de 127 V CA para lograr comunicación de señales punto a punto y punto a multipunto. También se puede utilizar para la gestión de relés en el sistema de transporte que circula a lo largo o en contra del flujo de carbón en la mina.

Significado del modelo del dispositivo de señalización sonora y luminosa de comunicación KXT127

Modelo: KXT127 Dispositivo de señalización sonora y luminosa de comunicación;

KX - Equipos de señalización minera;

T——dispositivo de señalización completo;

127——Potencia de entrada 127V.

KXT127 Dispositivo de Señal Sonora y Lumínica para Comunicación Características del Producto

A. Buen desempeño de seguridad: No hay botones en la cavidad a prueba de explosiones, y la conexión eléctrica entre la cavidad a prueba de explosiones y la cavidad intrínsecamente segura se realiza mediante terminales, por lo que el desempeño de seguridad a prueba de explosiones es alto.

B. La fuente de alimentación intrínsecamente segura tiene un buen rendimiento: esta máquina adopta un regulador de voltaje integrado ajustable de tres terminales y dos niveles, y utiliza circuitos integrados duales para formar una doble protección contra sobrecorriente, de modo que la fuente de alimentación intrínsecamente segura de esta máquina tiene una gran potencia de salida, una fuerte capacidad de carga y el voltaje es estable, la protección es sensible, segura y confiable.

C. Mediante un microcontrolador MCU y tecnología multifrecuencia de doble tono DTMF, la señal y la voz se transmiten por la misma línea portadora. Este equipo solo necesita conectar dos cables de fase, A y B, en lugar de usar el cable de fase C, para transmitir señales y llamadas por onda portadora. Ahorra materiales y reduce costos; la instalación, el uso y el mantenimiento son sencillos y prácticos; y su alta fiabilidad.

D. También tiene las funciones de selección de número y señalización, señalización de línea completa, llamada por altavoz e intercomunicador simplex, realizando una comunicación de señal selectiva punto a punto y punto a multipunto, satisfaciendo las necesidades reales del sitio de la mina de carbón subterránea y reflejando completamente el enfoque orientado a las personas.

e. La potencia de salida de audio es alta y la fidelidad también. Este equipo incorpora un circuito integrado de amplificador de potencia con radiador y, al mismo tiempo, aumenta el voltaje de trabajo de la etapa de amplificación a 12 V, lo que le proporciona una alta potencia de salida y baja distorsión.

Condiciones de trabajo del dispositivo de señal sonora y luminosa de comunicación KXT127

El dispositivo debería funcionar normalmente en las siguientes condiciones:

a) Presión atmosférica: 80 kPa ～ 106 kPa;

b)Temperatura ambiente: -10℃～+40℃;

c) Humedad relativa media: ≤95% (+25℃);

d) Ruido ambiental: ≤75dB (A);

e) gases que no dañan el aislamiento ni corroen el metal, pero están permitidos para trabajar en atmósferas explosivas de gas y polvo de carbón que contienen metano;

f) Un lugar que pueda impedir la intrusión de líquidos;

g) El lugar está libre de fuertes vibraciones y golpes.

Parámetros técnicos del dispositivo de señalización sonora y luminosa de comunicación KXT127

Voltaje nominal de funcionamiento: CA 127 V

Corriente máxima de trabajo: ≤CA 0,5 A

Rango de fluctuación del voltaje de la fuente de alimentación: 75 ~ 110 %

Voltaje de circuito abierto alto intrínsecamente seguro: ≤12 V

Valor de acción de protección contra sobrecorriente intrínsecamente segura: ≤1000 mA

Frecuencia central de la portadora: 223 ± 15 kHz

Frecuencia de señal de llamada: 1,5 ～ 3,5 kHz

Nivel de sonido de la señal de llamada: ≥85dB

Frecuencia de parpadeo de la señal luminosa: 55 ± 5 veces/min

Intensidad de la señal de luz roja y verde: distancia visible ≥30 m en la oscuridad

Nivel de voz: ≥80dB

Distorsión de voz: ≤15%

Sensibilidad: 300 mV

Número de unidades en línea: 12 unidades

Distancia de comunicación: 2000 m; utilizando un cable revestido de caucho para minería con un diámetro exterior de 12 mm.

Botones del panel: 1~12, Q, T

Luces indicadoras del panel: 2 rojas y 2 verdes.
