Puerta Impermeable de Cáscara Delgada con Forma de Arco Puerta Impermeable de Cáscara Delgada Sellado Estable Puerta Impermeable de Mina de Cáscara Delgada

Descripción del Producto

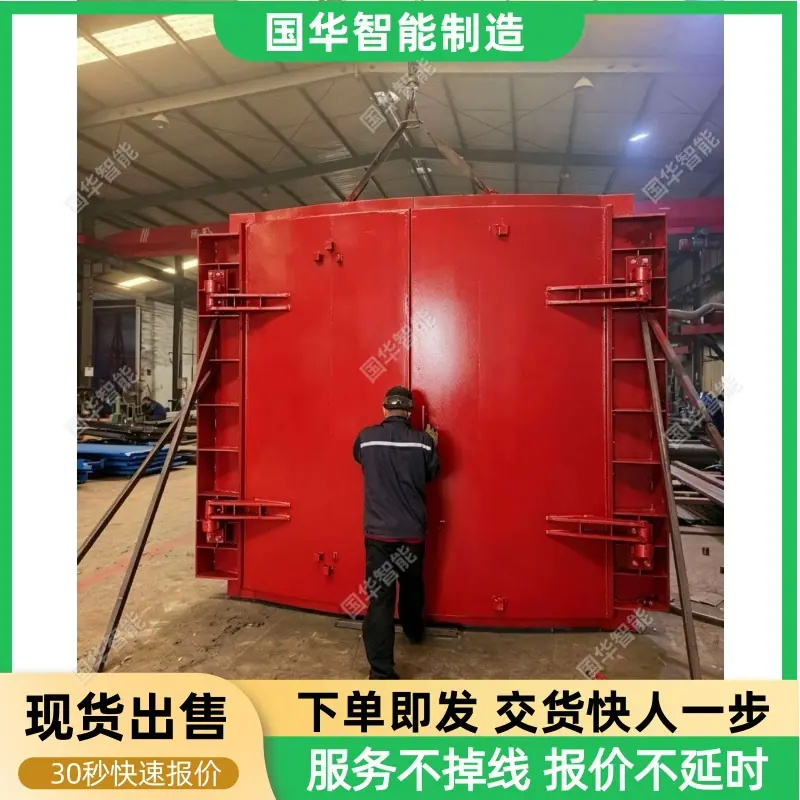

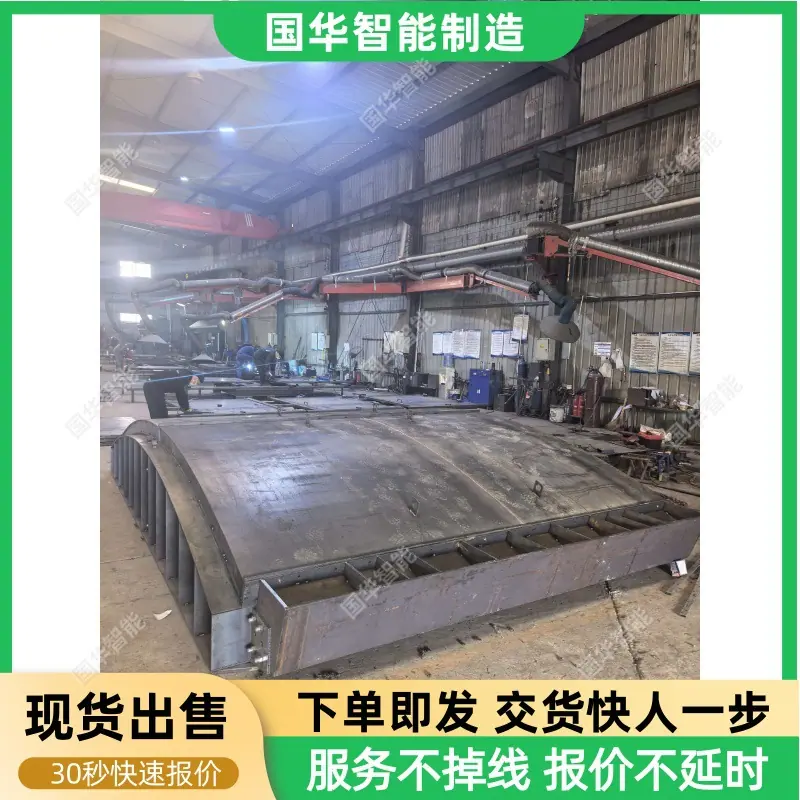

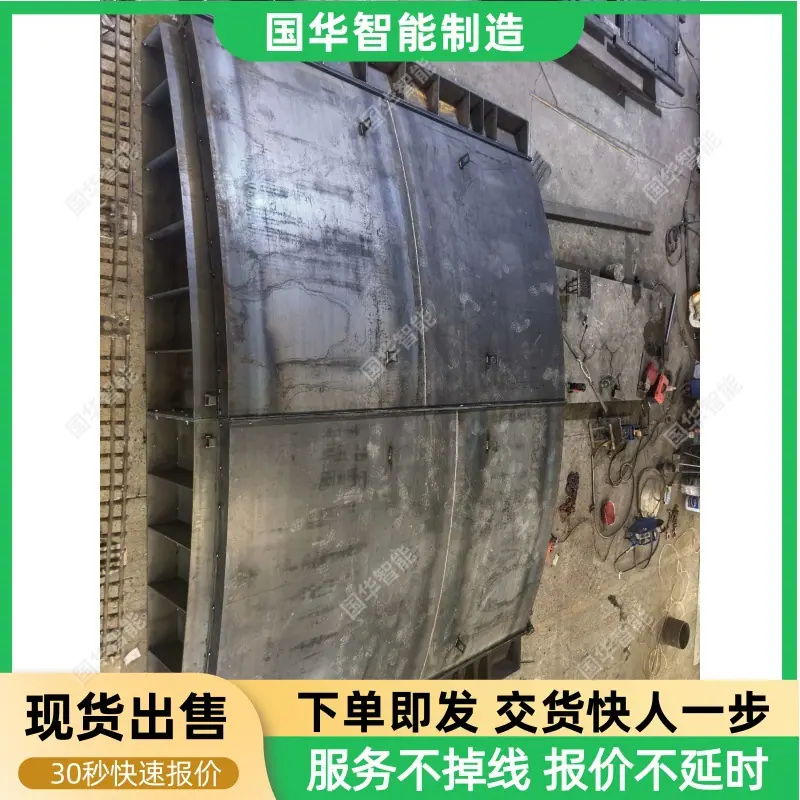

La compuerta impermeable de cáscara delgada es un equipo de protección de seguridad ligero y especializado dentro del sistema de prevención de peligros de agua subterránea de la mina. Su estructura central utiliza un diseño mecánico de cáscara delgada curvada y consta principalmente de una hoja de compuerta de cáscara delgada hecha de acero de alta resistencia de baja aleación, un sistema de sellado del marco de la compuerta, una unidad de accionamiento de apertura y cierre, y una base de instalación acoplada para la roca circundante. Confiando en las propiedades mecánicas de la curva de cáscara delgada, el equipo dispersa uniformemente la presión externa del agua en tensión de membrana dentro de la cáscara. Al tiempo que garantiza la capacidad de carga de presión, reduce significativamente el peso propio de la hoja de la compuerta. En caso de una súbita entrada de agua subterránea, puede completar rápidamente la acción de cierre, formando una barrera impermeable rígida dentro de la galería para aislar los peligros de agua dentro de un área designada. Se utiliza ampliamente en puntos clave de impermeabilización, como patios de fondo de pozos de mina, galerías principales de ventilación y galerías de áreas de minería en varios tipos de minas.
ventajas principales
Excelente rendimiento mecánico, la estructura de superficie curva de cáscara delgada puede distribuir uniformemente las cargas de presión hidrostática concentradas a toda la cáscara. Bajo la misma clasificación de presión, el peso total de la hoja de la compuerta se reduce significativamente en comparación con las compuertas impermeables planas tradicionales, y la eficiencia de utilización del material es más razonable.
La operación de apertura y cierre ahorra esfuerzo, y la estructura ligera de la hoja de la puerta reduce significativamente el momento de inercia total, requiriendo menos par de salida de la unidad de accionamiento correspondiente. Ya sea operada manualmente o motorizada, la hoja de la puerta puede completar sus movimientos de apertura y cierre de manera más suave.
Las hojas de puerta, que tienen una gran adaptabilidad y son relativamente ligeras, son más convenientes para el transporte en túneles subterráneos. Se pueden posicionar e instalar en el sitio sin la ayuda de equipos de elevación grandes, lo que las hace adecuadas para espacios subterráneos estrechos donde es difícil desplegar maquinaria de elevación grande.
El rendimiento de sellado es estable. El equipo adopta un diseño de sellado coordinado de varias etapas. En la etapa inicial, se basa en la fuerza de precarga mecánica para eliminar las holguras macroscópicas. Después de que aumenta la presión del agua, la presión del agua se puede utilizar para comprimir aún más la tira de sellado, manteniendo el efecto de sellado en diferentes condiciones de presión.
Amplia gama de adaptabilidad a las condiciones de operación. La carcasa metálica del equipo ha sido sometida a un tratamiento anticorrosivo seccional. El cuerpo principal portante está protegido por un recubrimiento anticorrosivo de alta resistencia. Las partes móviles clave están fabricadas de acero inoxidable. Puede operar de forma estable durante mucho tiempo en entornos subterráneos complejos con alta humedad y medios corrosivos.
Categorías comunes
Según su capacidad de soportar presión, se pueden dividir en compuerta impermeable de carcasa delgada tipo baja presión, compuerta impermeable de carcasa delgada tipo media presión y compuerta impermeable de carcasa delgada tipo alta presión. La compuerta impermeable de carcasa delgada tipo baja presión está diseñada para una capacidad de soportar presión que no exceda los 1 MPa y es adecuada para escenarios de impermeabilización en galerías de minas pequeñas poco profundas y hidrológicamente simples. La compuerta impermeable de carcasa delgada tipo media presión está diseñada para una capacidad de soportar presión en el rango de 1-3 MPa, con una curvatura de carcasa delgada y estructuras de refuerzo optimizadas, adecuada para escenarios de impermeabilización en galerías principales de minas convencionales de profundidad media. La compuerta impermeable de carcasa delgada tipo alta presión está diseñada para una capacidad de soportar presión superior a 3 MPa, utilizando acero especial de alta resistencia y una estructura de superficie curva optimizada para soportar tensiones, adecuada para escenarios críticos de aislamiento impermeable en minas profundas con alta carga hidráulica.
Según el método de accionamiento, se pueden dividir en compuertas impermeables de carcasa delgada manuales, compuertas impermeables de carcasa delgada eléctricas y compuertas impermeables de carcasa delgada accionadas hidráulicamente. Las compuertas impermeables de carcasa delgada manuales dependen de la fuerza humana combinada con un mecanismo de tornillo para completar la apertura y el cierre. Tienen una estructura simple y un costo moderado, y son adecuadas para escenarios de impermeabilización en galerías secundarias de minería con baja frecuencia de tráfico. Las compuertas impermeables de carcasa delgada eléctricas utilizan motores reductores a prueba de explosiones como fuente de energía, y el proceso de apertura y cierre es sin esfuerzo y suave. Son adecuadas para escenarios generales de impermeabilización en galerías principales convencionales. Las compuertas impermeables de carcasa delgada accionadas hidráulicamente dependen de un sistema hidráulico para proporcionar alta potencia de par, y las acciones de apertura y cierre son estables y controlables. Son adecuadas para escenarios de impermeabilización en galerías de gran sección con grandes dimensiones y alta capacidad de carga de presión.
Según la sección transversal de la calzada, se pueden dividir en compuerta impermeable de lámina delgada para calzadas arqueadas, compuerta impermeable de lámina delgada para calzadas rectangulares y compuerta impermeable de lámina delgada a medida para secciones no estándar. El modelo específico para calzadas arqueadas tiene un perfil curvo de la hoja de la compuerta que es altamente compatible con la sección transversal de la calzada arqueada, lo que permite incrustarlo directamente en el muro de nervio de la calzada, reduciendo la carga de trabajo de modificación secundaria en el sitio; el modelo específico para calzadas rectangulares se adapta a las condiciones de instalación de las calzadas rectangulares convencionales y es actualmente el modelo general más utilizado en las minas; la compuerta impermeable de lámina delgada a medida para secciones no estándar puede diseñarse individualmente con una hoja de lámina delgada de curvatura correspondiente para adaptarse a las condiciones espaciales de calzadas irregulares especiales y calzadas de giro, adaptándose a las necesidades de instalación impermeable de calzadas complejas especiales.
Según sus adaptaciones funcionales especiales, se pueden dividir en compuertas impermeables de lámina delgada con sellado por lechada, compuertas impermeables de lámina delgada con soporte de presión bidireccional y compuertas impermeables de lámina delgada tipo monitoreo inteligente. Las compuertas impermeables de lámina delgada con sellado por lechada están equipadas con tuberías de lechada empotradas reservadas. Cuando ocurre una filtración menor durante la operación a largo plazo, se puede inyectar lechada selladora expandible para formar una capa de sellado rígida permanente, lo que las hace adecuadas para nodos de impermeabilización críticos que requieren operación de alta confiabilidad a largo plazo. Las compuertas impermeables de lámina delgada con soporte de presión bidireccional pueden soportar la presión del agua tanto de direcciones positivas como negativas simultáneamente, lo que las hace adecuadas para condiciones de trabajo complejas donde existe riesgo de inundación por irrupción de agua en ambos lados de la galería. Las compuertas impermeables de lámina delgada tipo monitoreo inteligente integran sensores para presión de agua, posición de la compuerta y estado de sellado. Pueden conectarse a la plataforma de gestión y control de seguridad de la mina para cargar datos operativos en tiempo real, lo que las hace adecuadas para la prevención y el control remotos de peligros de agua en minas inteligentes.
Argumento principal de venta
El cumplimiento es perfecto, y los modelos diseñados para escenarios de minería subterránea pueden equiparse con las marcas de seguridad completas para productos de minería, cumpliendo totalmente con los requisitos de especificación de seguridad relevantes para las compuertas impermeables subterráneas en las "Regulaciones de Seguridad para Minas de Carbón", y pueden pasar directamente los estándares de aceptación de seguridad del sistema de prevención y control de riesgos de agua en minas.
Fuertemente enfocado a las condiciones de trabajo, aborda los puntos débiles del espacio limitado en las galerías subterráneas y las condiciones insuficientes para el transporte y la elevación. Basándose en una estructura mecánica de caparazón delgado, logra un diseño ligero. Al garantizar la misma capacidad de carga, reduce la dificultad de construcción de la transferencia de equipos subterránea y la instalación in situ.
El espacio personalizable suficiente permite el ajuste flexible de la forma de la superficie curva de cáscara delgada de la compuerta, la clasificación de presión, el método de accionamiento y la configuración de sellado según la forma de la sección transversal de la vía del usuario, la carga de presión de diseño y las condiciones geológicas en el sitio de instalación, adaptándose a las necesidades de soporte personalizadas de diferentes condiciones geológicas de complejos mineros y diseños de vías.
Se garantiza un suministro estable. Los fabricantes principales en el cinturón industrial central para equipos de seguridad minera nacionales pueden lograr un suministro spot de modelos estándar. El período de entrega para los modelos con especificaciones personalizadas se encuentra dentro de un rango razonable, asegurando el progreso de llegada del equipo para la construcción de nuevas minas y los proyectos de mejora y renovación para la prevención de daños por agua.
Las aplicaciones reales son extensas y los productos relacionados se han implementado en los sistemas de prevención y control de peligros de aguas subterráneas de un gran número de minas de carbón y no de carbón en China. La estabilidad estructural y el rendimiento de sellado bajo operación a largo plazo se han verificado prácticamente a través de numerosas condiciones de trabajo en sitios subterráneos.
