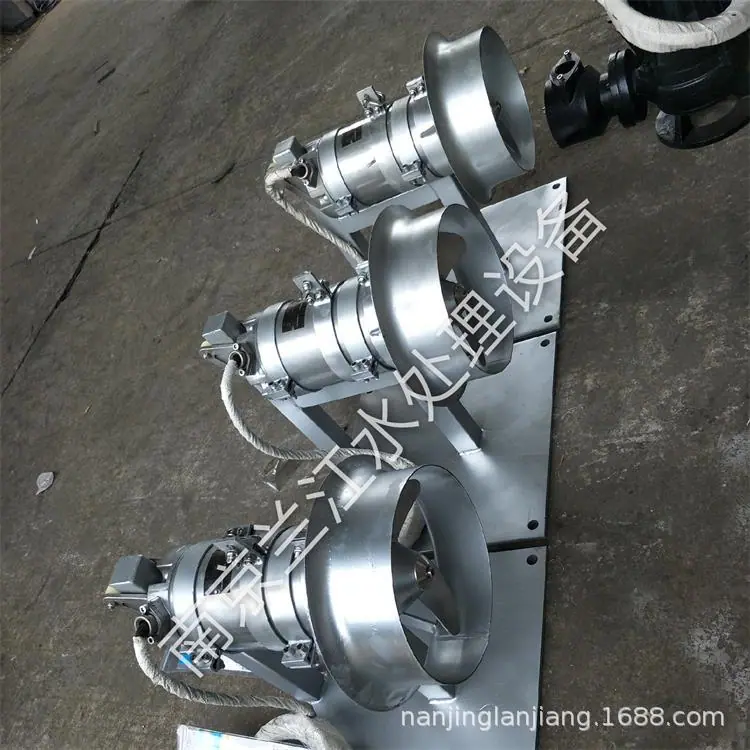

Mezclador de Buceo Tipo Fundición Licuadora de Buceo Método de Montaje para Mezclador de Buceo Tipo Fundición

Introducción del producto

Los devanados del motor de la mezcladora sumergible tienen aislamiento clase F y el grado de protección es IP68. Cuando se usa junto con el sistema de aireación de una planta de tratamiento de aguas residuales, puede reducir en gran medida el consumo de energía del sistema, aumentar significativamente la transferencia de oxígeno y prevenir eficazmente la sedimentación. Según los requisitos del proceso, las mezcladoras sumergibles de acoplamiento directo pueden equiparse con una campana de flujo. Venta de Mezcladoras Sumergibles de Acero Inoxidable en Nanjing Precio de Mezcladora Sumergible de Acero Inoxidable

Introducción detallada



  Aplicaciones Prácticas de los Mezcladores Sumergibles:
En comparación con los mezcladores tradicionales de eje largo, la ventaja del mezclador sumergible tipo GST radica en su capacidad para generar diferentes direcciones de flujo. Al variar la posición de instalación del mezclador, se pueden lograr diversos patrones de flujo con diferentes efectos. Esto crea mejores patrones de flujo en el tanque y elimina las zonas muertas. La potencia requerida para el mezclador se determina por factores como el volumen del tanque, la densidad del medio, la viscosidad y la profundidad del medio de mezcla. Dependiendo de la situación específica, se puede seleccionar uno o más mezcladores.

Respetuosamente:
La mezcladora debe estar completamente sumergida en agua para operar y no puede usarse en ambientes inflamables, explosivos o con líquidos altamente corrosivos. Para garantizar un funcionamiento eficiente y de ahorro de energía de la mezcladora en diferentes tipos de piscinas, se pueden consultar las siguientes formas de instalación típicas.

Forma del Tanque de Aireación:
Estanque cuadrado:
Instalar el mezclador como se muestra en la figura puede lograr efectos de mezcla eficientes en un tanque cuadrado. Al usar un solo mezclador, la relación largo-ancho del tanque no debe exceder 5. De lo contrario, se deben instalar múltiples mezcladores. Si la relación largo-ancho no excede 2.5, se puede lograr una efectividad operativa.

mezclador sumergiblePrecio del escritorio Ventas de Mezclador Sumergible de Acero Inoxidable en Nanjing Precio de Mezclador Sumergible de Acero InoxidableLan Jiangmezclador sumergible¡Bajo precio, servicio de calidad!

mezclador sumergibleÁmbito de aplicación

El mezclador deberá poder funcionar de forma normal y continua en las siguientes condiciones:
1. La temperatura del medio no supera los 40 ℃;
2. El valor de pH del medio está entre 5-9;
3. La densidad del líquido no supera los 1150 kg/m3;
4. Para operaciones de buceo de largo plazo, la profundidad de buceo generalmente no excede los 20 m.



I. AplicACIONES DE LOS MEZCLADORES SUMERGIBLES

Mezclador Sumergible, el mezclador sumergible serie QJB y el generador de flujo sumergible serie QJT fueron investigados y desarrollados con éxito de forma independiente basándose en la introducción de la tecnología de sellado de motor sumergible sueca Flygt. Después de años de exploración práctica, ahora se han formado dos series principales de productos: agitación mezcladora y generación de flujo a baja velocidad. Debido a innovaciones en su tipo, estructura y métodos de prueba, el rendimiento general de estos productos ha alcanzado el nivel de productos extranjeros similares.

dos,Características Estructurales de los Mezcladores Sumergibles

Los productos de la serie de mezcladores sumergibles utilizan motores multipolares y una estructura de accionamiento directo, lo que resulta en un bajo consumo de energía y alta eficiencia; el impulsor se forma mediante fundición de precisión o estampado, garantizando alta precisión, gran empuje, una apariencia estéticamente agradable y suave, y una estructura compacta.
La serie de mezcladores sumergibles de bajo flujo utiliza un reductor de rueda de pines cicloidal. Están equipados con baja potencia, baja velocidad, gran diámetro de impulsor y una amplia área de servicio. El impulsor está fundido con material de poliuretano y aleación de aluminio, ofreciendo alta resistencia y fuerte resistencia a la corrosión. Además de la función de mezcla, también sirve para generar flujo y crear corrientes de agua.

mezclador sumergibleusar

Los mezcladores sumergibles de la serie QJB son adecuados para mezclar líquidos que contienen materia suspendida en plantas de tratamiento de aguas residuales y procesos industriales.

Los mezcladores sumergibles se utilizan ampliamente en el flujo de proceso de las plantas de tratamiento de aguas residuales para propulsar y agitar aguas residuales que contienen materia suspendida, mezclas de lodos, líquidos de procesos industriales, etc., para crear un flujo de agua, mejorar la función de agitación, evitar la sedimentación de lodos y los rincones muertos, y el caudal en la zanja no es inferior a 0,3 m/s.

mezclador sumergibleCaracterísticas

5.1 El mezclador sumergible de acoplamiento directo tipo QJB (en adelante, el mezclador) utiliza un motor multipolar. Su estructura es compacta, el volumen es pequeño, la operación y el mantenimiento son simples, la instalación y la inspección son convenientes, el ruido es bajo y la vida útil es larga;

5.2 Las cuchillas se forman mediante estampado, tienen buena precisión, un diseño hidráulico, alta eficiencia de trabajo y son un producto de reemplazo para las primeras amasadoras de hierro fundido.

5.3 Cuando se usa en combinación con el sistema de aireación, puede reducir significativamente el consumo de energía, aumentar significativamente la tasa de transferencia de oxígeno y prevenir eficazmente la sedimentación.

mezclador sumergible,Condiciones de Uso

La batidora sumergible puede operar continuamente bajo las siguientes condiciones:

6.1 La altitud no supera los 1000 m;

6.2 La temperatura media no excederá los 40 °C;

6.3 El valor de pH del medio está entre 5 y 9;

6.4 La densidad del líquido no deberá exceder de 1150 kg/m3;

6.5 La profundidad de buceo generalmente no es más de 10m.

mezclador sumergibleRendimiento técnico

7.1 La capacidad nominal de la mezcladora es una capacidad nominal continua basada en el ciclo de trabajo de operación continua (S1);

7.2 El mezclador gira suave y libremente sin atascos ni estancamientos;

7.3 El mezclador debe poder soportar una presión no inferior a 0,2 MPa y someterse a una prueba de presión de aire de 3 minutos sin fugas;

El mezclador 7.4 adopta una estructura de doble sello mecánico y una organización de sellos de labio. El sello mecánico garantiza un funcionamiento fiable durante 15.000 horas sin necesidad de reemplazo;

El cable de alimentación de la batidora de 7.5 utiliza un cable con revestimiento de goma tipo YZW especificado en GB5013.4 u otros cables con rendimiento equivalente. La longitud estándar del cable es de 10 m, y también se puede proporcionar según los requisitos del usuario. La prensaestopas está vulcanizada especialmente para facilitar su reemplazo y un sellado eficaz;

7.6 El mezclador está fabricado en acero inoxidable, decapado y pasivado, y su superficie es brillante sin manchas, magulladuras, grietas, etc.

7.7 En la cámara de aceite del mezclador se dispone de un dispositivo de protección contra fugas de sellado;

7.8 El mezclador está equipado con una marca giratoria roja detallada;

7.9 El cable de dos colores (amarillo/verde) en el cable de salida de la batidora se especifica como el cable de tierra, y la conexión es confiable. La marca de tierra es obvia y no se borra fácilmente durante la vida útil;

7.10 Las palas y los rotores del mezclador se someten a una prueba de equilibrio dinámico y la precisión de equilibrio es G6,3;

7.11 Hay dos interruptores de protección térmica en el devanado del estator del mezclador, y los interruptores térmicos funcionarán a 155 ℃.

mezclador sumergibleVida útil

La mezcladora puede operar de forma continua, intermitente y reanudar la operación después de un largo período de apagado bajo condiciones especificadas. La mezcladora puede mantener una operación estable durante todo el proceso operativo. El tiempo promedio de operación antes de la primera falla no será inferior a 10,000 horas, y la vida útil total de la máquina no será inferior a 20 años.

Ventas de Mezclador Sumergible de Acero Inoxidable en Nanjing Precio de Mezclador Sumergible de Acero Inoxidable
mezclador sumergiblediseño estructural

9.1 Caja de conexiones

La caja de conexiones está hecha de acero inoxidable y está completamente sellada y aislada del líquido circundante y del motor.

9.2 Motor

Usando un motor de jaula de ardilla sumergible, el valor de potencia nominal del motor debe superar la carga esperada en al menos un 10%. La clase de aislamiento de los devanados del motor es F, la temperatura de trabajo es de 155℃ y el estator del motor se enfría mediante el líquido circundante;

9.3 una cámara de aceite y 2 sellos mecánicos

Lubrique y enfríe el dispositivo de sellado. Hay 2 sellos mecánicos entre la carcasa del rodamiento, el motor y el líquido. Si el primer sello mecánico se daña, el agua entrará en la cámara de aceite. En este punto, el detector de fugas ubicado en la cámara de aceite dará la alarma y apagará la unidad para evitar daños mayores al segundo sello mecánico y la entrada de agua en la carcasa de la máquina, lo que quemaría el motor.

9.4 Todos los rodamientos de la mezcladora utilizan rodamientos importados (NSK), y la vida útil de diseño de todos los rodamientos no debe ser inferior a 100 000 horas.

mezclador sumergibleinstalar el sistema

El levantamiento de la mezcladora se realiza mediante el sistema de instalación, y cada mezcladora debe estar equipada con un juego de sistemas de instalación. Incluye: rieles guía, marcos de soporte, marcos de elevación tipo pluma y dispositivos de elevación de polipasto de palanca manual o manivela.

mezclador sumergibleLos materiales de los componentes principales de la licuadora se especifican de la siguiente manera:

a) La carcasa, tapa final y piezas pasacorriente están fabricadas en acero inoxidable;

b) Las cuchillas son de acero inoxidable;

C) Los sujetadores expuestos están hechos de acero inoxidable;

mezclador sumergiblemétodo de control

La caja de control está equipada con botones de control de inicio/parada, luces indicadoras de operación, un botón de parada de emergencia y un interruptor selector automático/manual. Cuando se cambia al estado automático, la mezcladora puede recibir comandos de inicio y parada enviados desde el PLC de la sala de control central. Cuando se cambia a manual, es posible el control manual local de inicio y parada.

La caja de control local puede lograr la autoprotección para el equipo, contando con funciones de protección contra sobrecalentamiento, sobrecorriente y fugas, y puede reservar una interfaz PLC.

 Ámbito de aplicación

Mezclador SumergiblePrincipalmente utilizado para mezclar, agitar y circular en procesos de tratamiento de aguas residuales municipales e industriales, también puede usarse para el mantenimiento de ambientes acuáticos paisajísticos. A través del movimiento giratorio del impulsor, crea flujo de agua, mejora la calidad del agua, aumenta el contenido de oxígeno disuelto y previene eficazmente la deposición de sólidos suspendidos.

Condiciones de uso

Para asegurarmezclador sumergiblePara el funcionamiento normal, seleccione el entorno de trabajo y el modo de operación correctos. Para requisitos especiales, póngase en contacto con nuestra empresa.

La temperatura del medio de agitación es generalmente de 0-40℃;

Rango de pH medio: 5-9;

La densidad media no supera los 1150 kg/m³

Profundidad de operación a largo plazo no mayor de 20 m

Nota especial:mezclador sumergibleDebe funcionar completamente sumergido en agua. Prohibido su funcionamiento en ambientes inflamables, explosivos, altamente corrosivos y de alta temperatura. Para tareas especiales, la empresa puede proporcionar diseños especiales para los usuarios.

Ventas de Mezclador Sumergible de Acero Inoxidable en Nanjing Precio de Mezclador Sumergible de Acero InoxidableLan Jiangmezclador sumergible¡Bajo precio, servicio de calidad!

Parámetros de rendimiento



mezclador sumergible：Clase de aislamiento del bobinado del motor: F; Clase de protección IP68; Tipo de servicio: S1;



Los parámetros de rendimiento a un voltaje nominal de 380 V y una frecuencia de 50 Hz son los siguientes:



Especificaciones y modelos		Potencia del motor （kW）	Corriente nominal (A)	Velocidad del impulsor (rpm)	Diámetro del impulsor (mm)	Empuje de agua (N)	peso (kg)
Serie de mezclar y remover	QJB0.85/8-260/3-740/C/S	0,85	3.4	740	260	163	55/58
	QJB1.5/8-260/3-740	1.5	4.4	980	260	290	55/58
	QJB2.2/8-320/3-740/C/S	2.2	5.9	740	320	582	74/77
	QJB4/6-320/3-980/C/S	4	10.8	980	320	609	74/77
	QJB1.5/8-400/3-740/S	1.5	5.6	740	400	382	76/80
	QJB2.5/8-400/3-740/S	2.5	7.3	740	400	575	76/80
	QJB3/8-400/3-740/S	3	8.6	740	400	642	78/82
	QJB4/6-400/3-980/S	4	10.3	980	400	1010	80/84
	QJB4/12-620/3-480/S	4	14	480	620	1230	240/245
	QJB5/12-620/3-480/S	5	18.2	480	620	1420	240/245
	QJB7.5/12-620/3-480/S	7.5	28	480	620	1963	255/270
	QJB10/12-620/3-480/S	10	32	480	620	2361	255/270



Nota: La inclusión de un deflector se determina según el proceso de tratamiento del agua. En la serie de mezcla y agitación de la tabla anterior, los dos números listados en la columna "Peso" representan el peso sin deflector y con deflector, respectivamente. Las especificaciones y modelos listados arriba son productos estándar pero no se limitan a la tabla anterior; se pueden diseñar nuevos agitadores o aquellos con requisitos especiales para los clientes.



Indicación del modelo





Diagrama de instalación









Nota: 1.mezclador sumergiblesistema de instalación especial, que permite la instalación y retirada rápida del grifo sin necesidad de vaciar las aguas residuales de la piscina;

2. La instalación del Sistema I solo es adecuada para profundidades de piscina ≤ 3 m, y los modelos son QJB0.85/8 y QJB.1.5/6, el ángulo se puede ajustar en direcciones horizontal y vertical;

3、mezclador sumergibleInstale II y III, la barra guía puede girar alrededor del eje Z en dirección horizontal, con un ángulo de rotación de ±60°;

4. Cuando H > 5 m, se debe añadir un soporte entre los rieles guía de los Sistemas II y III.

5、mezclador sumergibleEl marco de soporte y el soporte inferior se fijan a la pared de la piscina y al fondo de la piscina con pernos de expansión o anclajes químicos. Se recomienda la instalación de piezas empotradas;

6. Cuando el cliente realice un pedido, por favor proporcionemezclador sumergibleDiagrama de profundidad y forma de la piscina, para determinar el tamaño de la barra guía y el número de marcos de soporte;

7、mezclador sumergibleLos materiales de instalación del sistema están disponibles en dos opciones: acero inoxidable y acero al carbono anticorrosión;

8. Múltiples mezcladoras pueden compartir un juego de sistemas de elevación móviles

Nanjing Lanjiang Water Treatment Equipment Co., Ltd. le ofrece: Cotización de mezclador sumergible, Selección de mezclador sumergible, Instalación de mezclador sumergible, Servicio postventa de mezclador sumergible, Mantenimiento de mezclador sumergible, Reparación de mezclador sumergible ¿Cuál es el precio del material de acero inoxidable QJB2.2/8-320/3-740/c/s?

Mezclador sumergible QJBInstrucciones para realizar pedidos:

I. Por favor, proporcione los siguientes datos detallados: ① Nombre y modelo del producto mezclador sumergible ② Diámetro del impulsor del mezclador sumergible (mm) ③ Profundidad del tanque del mezclador sumergible (m) ④ Tamaño del tanque del mezclador sumergible ⑤ Potencia del motor del mezclador sumergible (KW) ⑥ Velocidad del mezclador sumergible (r/min) ⑦ Voltaje del mezclador sumergible [V] ⑧ Material del mezclador sumergible ⑨ Si el mezclador sumergible viene con accesorios, para que podamos seleccionar el modelo correcto para usted.

Dos, si la unidad de diseño ya ha seleccionado el modelo de producto de mezclador sumergible de nuestra empresa, por favor, haga el pedido directamente al departamento de ventas de Nanjing Lanjiang Water Treatment Equipment Co., Ltd. según el modelo del mezclador sumergible.

3. Cuando la aplicación sea muy importante o el entorno sea relativamente complejo, por favor, proporcione dibujos de diseño y parámetros detallados tanto como sea posible, y nuestros expertos técnicos de Nanjing Lanjiang Water Treatment Equipment Co., Ltd. le ayudarán con la selección y confirmación.
