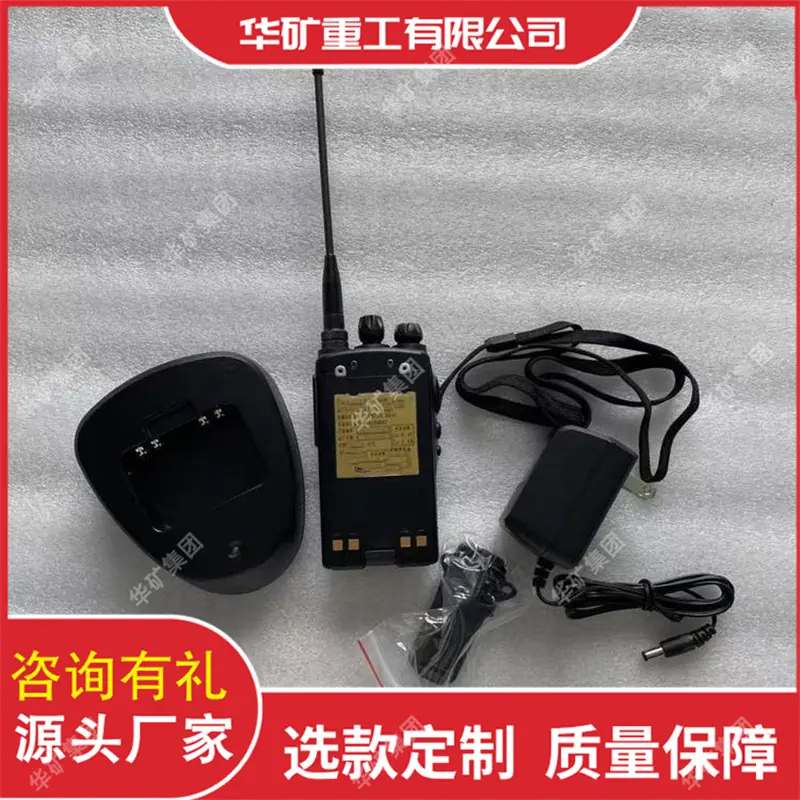

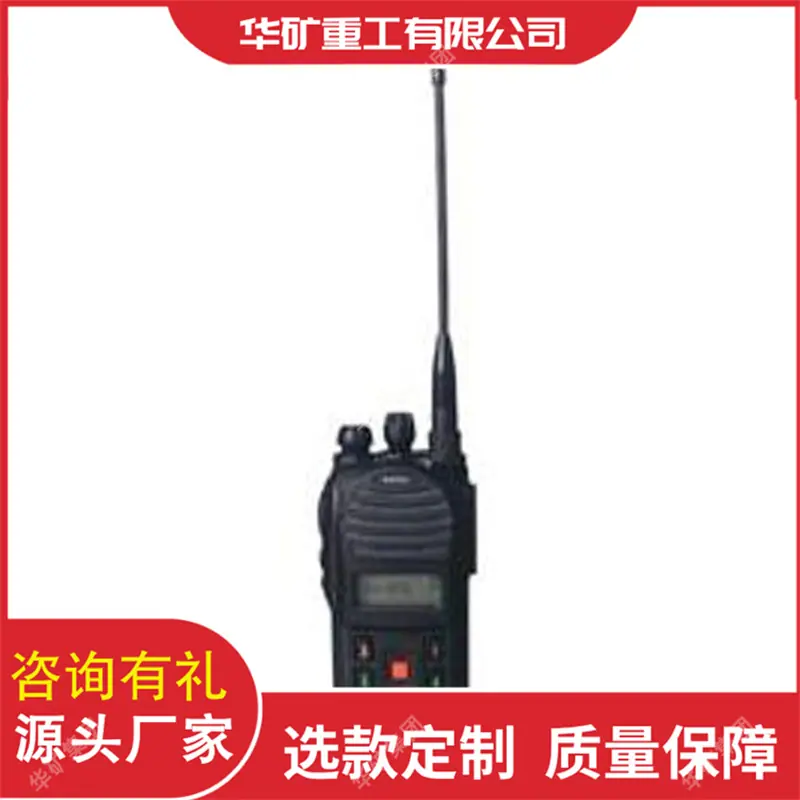

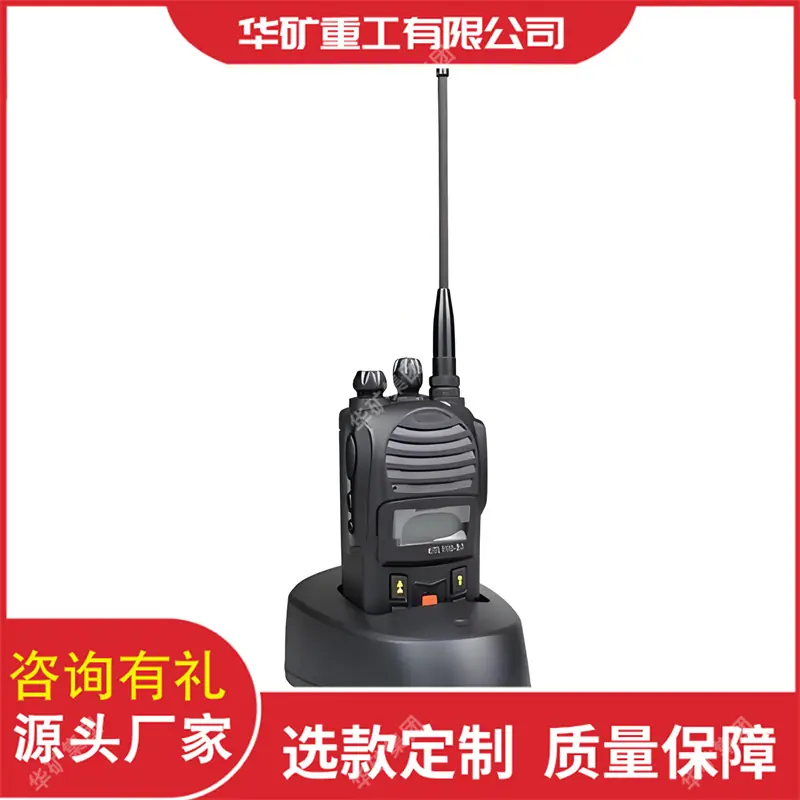

Dispositivo de mano digital intrínsecamente seguro para la recopilación de datos en minería KTL150-S3c dispositivo de mano digital intrínsecamente seguro para minería

Descripción del Producto

La terminal de mano digital KTL150-S3 de Seguridad Intrínseca para Minas es una terminal móvil que soporta el sistema de comunicación digital por cable de fuga. Posee la marca de seguridad MA para Minas de Carbón, es intrínsecamente segura y a prueba de explosiones, y es adecuada para entornos de minas de carbón subterráneas que contienen gases explosivos de metano y polvo de carbón. Se utiliza principalmente como terminal móvil para el sistema de comunicación por cable de fuga subterráneo, que está compuesto por cables de fuga, estaciones base y repetidores. Se utiliza para intercomunicación de voz y transmisión de señales para el personal que trabaja en pozos inclinados, monorrieles, locomotoras eléctricas y galerías principales. Puede conectarse a la estación de despacho de superficie para lograr comunicación bidireccional para el personal móvil subterráneo.

La función principal

1. Intercomunicador de Voz Digital: Comunicación de voz digital por división de frecuencia, llamadas bidireccionales entre unidades portátiles y la estación base, y entre unidades portátiles. Capacidad superior antiinterferencia en comparación con los modelos analógicos, asegurando una comunicación clara en entornos subterráneos ruidosos.

2. Sincronización de Señales de Voz y Puntuación: Las señales de control de voz y puntuación se transmiten de forma síncrona, admitiendo comandos de puntuación de conducción, utilizadas para el arranque/parada de cabrestantes, polipastos de monorraíl y la emisión de señales de velocidad rápida/lenta.

3. Protección contra transmisiones erróneas y pérdida de contacto: Verificación de protocolo digital para evitar interferencias y activaciones falsas de puntos; La pérdida de señal de la unidad portátil puede reportar el estado para mejorar la seguridad de la operación de transporte.

4. Bloqueo Remoto Inalámbrico: Puede emitir comandos de control remoto para lograr el control de bloqueo de parada de emergencia del equipo, cumpliendo con los requisitos de enclavamiento de seguridad del transporte ferroviario.

5. Canal Programable por Software: Los parámetros del canal se pueden configurar mediante escritura de frecuencia por computadora, adaptándose a la red del sistema; Botón PTT grande, operable con guantes bajo tierra.

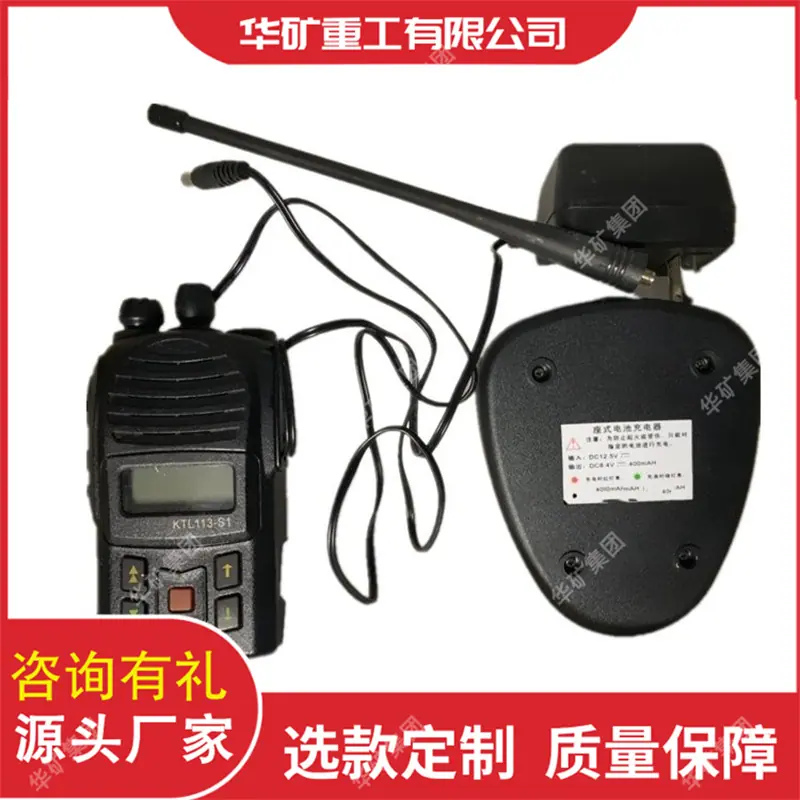

6. Alimentación por Batería de Seguridad Intrínseca: Equipado con un paquete de baterías de seguridad intrínseca para minería, todo el circuito de la máquina está diseñado con seguridad intrínseca, sin riesgo de chispas internas.

Parámetros técnicos

Proyecto  Parámetro

Tipo a prueba de explosiones       Tipo intrínsecamente seguro para minería Ex ib I Mb, con marca de seguridad minera MA

Banda de Frecuencia de Operación       Sistema de Comunicación por Cable Radiante de 150MHz (136-174MHz)

Modo de trabajo       Comunicación Digital Digital de Banda Dividida

Voltaje nominal       CC 7.4V（Paquete de baterías intrínsecamente seguro）

Potencia de Salida de RF   0.3-1.2W Ajustable

Impedancia de la Antena       50Ω

Entorno de trabajo: -10℃～+40℃; Humedad ≤95%, Galería de mina de carbón

Sistema de Soporte KTL150 Sistema de Comunicación Digital con Cable Alimentador con Fugas (Estación Base, Repetidor, Cable Alimentador con Fugas)

Características

1. Actualización Digital: En comparación con los antiguos dispositivos portátiles analógicos S1/S2, añade transmisión simultánea de voz y datos, verificación de señal y protección contra pérdida de comunicación, eliminando puntos de datos falsos causados por interferencia electromagnética y mejorando la seguridad del transporte en pozos inclinados.

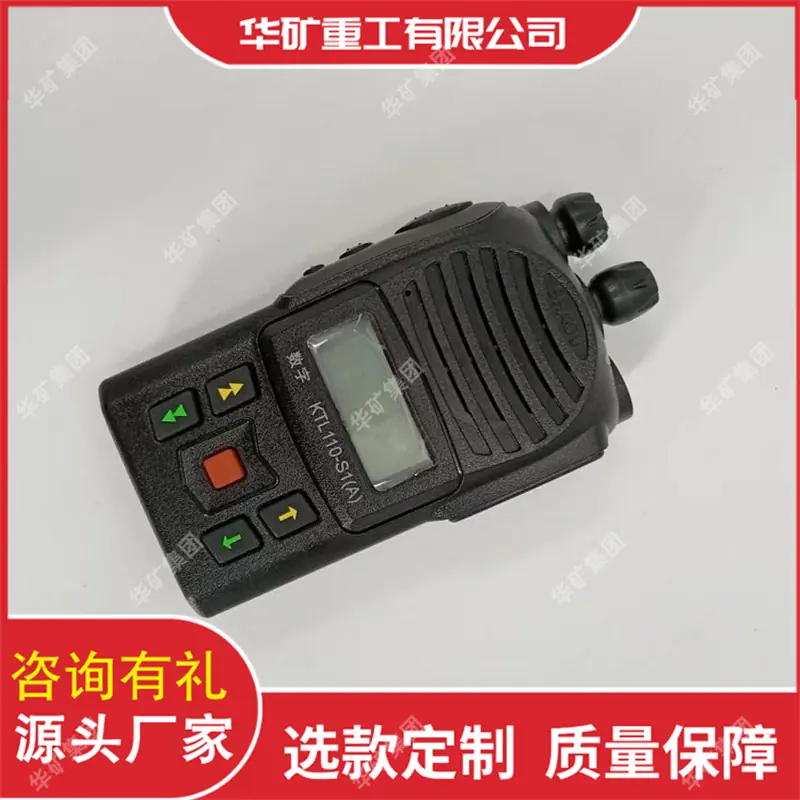

2. Estructura duradera para pozo: Toda la máquina es resistente a las vibraciones, la carcasa es resistente al desgaste y cuenta con botones de función de gran tamaño adecuados para mineros que usan guantes.

3. Soporte de Sistema Completo: Debe usarse con la estación base KTL150-J, el cable de fuga y el repetidor; no puede funcionar en una red independiente.

Escenarios de aplicación

Polipasto de pozo inclinado de mina de carbón, carro de sujeción de riel, transporte de vía de grúa monorriel comunicación señalización;

Comunicación móvil para conductores de locomotoras eléctricas y personal de inspección de la vía principal subterránea;

Transmisión de señal de enclavamiento por control remoto inalámbrico para sistemas de transporte subterráneo;

Comunicación bidireccional entre la mina y el despacho de superficie.
