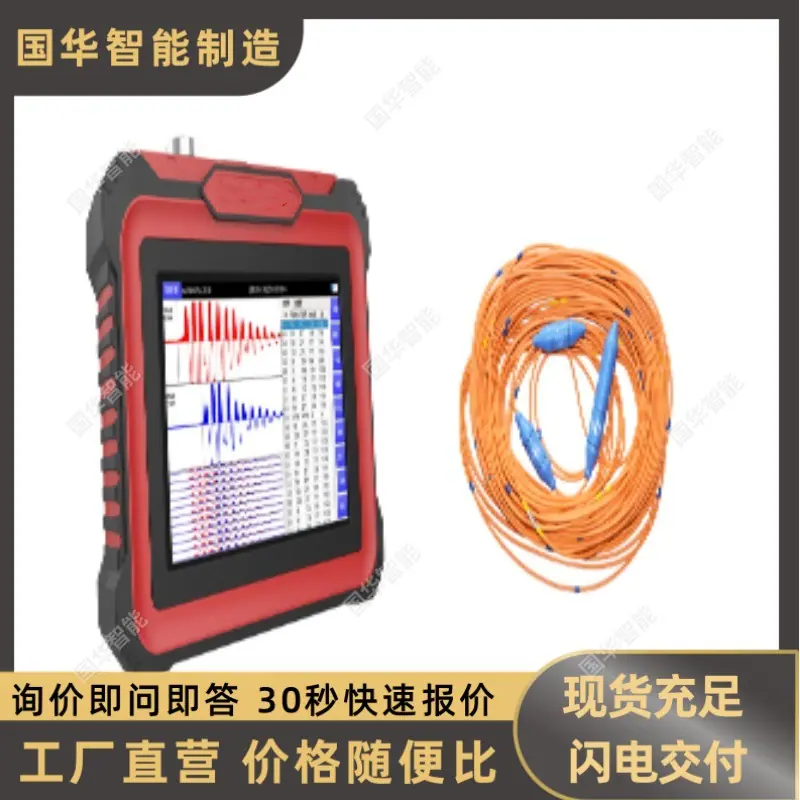

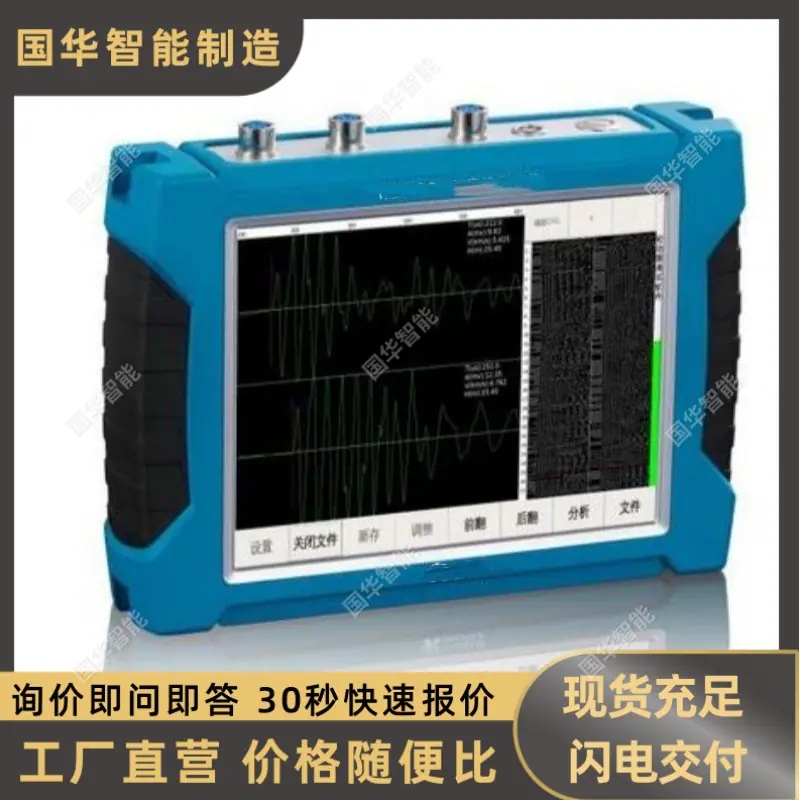

Adquisición de Datos del Probador de Velocidad de Onda Sónica Señal Clara Herramienta de Registro Sónico ZD502 Herramienta de Registro de Velocidad Sónica

Descripción del Producto
Las herramientas de registro acústico son equipos de detección en el fondo del pozo fundamentales en los campos de la exploración petrolera, la prospección de minerales y la geología de ingeniería. Se componen principalmente de una unidad de detección acústica en el fondo del pozo, un equipo anfitrión de adquisición de datos en superficie, un cable de registro dedicado y software de procesamiento de datos de soporte. Después de ser bajado al pozo, el equipo excita señales acústicas en las formaciones circundantes a través de un transductor transmisor. Las señales, después de propagarse a través de las formaciones (por ejemplo, ondas P y S), son capturadas por un transductor receptor y transmitidas al sistema de superficie para su análisis y procesamiento. Esto permite la adquisición de parámetros clave como la velocidad acústica de la formación y la amplitud, que se utilizan para analizar características como la litología de la formación, la porosidad y la permeabilidad. Se utilizan ampliamente en escenarios como la evaluación de yacimientos de petróleo y gas, la prospección de minerales profundos, el diagnóstico de peligros geológicos y las pruebas de integridad de cimentaciones de pilotes de gran volumen.
ventajas principales
Fuerte adaptabilidad ambiental, los modelos con diferentes configuraciones pueden adaptarse a diversas condiciones de trabajo, desde la exploración de ingeniería poco profunda hasta pozos de petróleo y gas ultrarprofundos. Algunos modelos especialmente optimizados pueden mantener una operación estable en entornos de fondo de pozo con cientos de grados Celsius y cientos de megapascals.
La fidelidad de la señal es relativamente buena. El equipo utiliza tecnología de preamplificación para optimizar la capacidad de capturar la señal de llegada inicial, suprimiendo eficazmente la interferencia de ruido en el entorno del pozo, extrayendo claramente la información completa de la forma de onda de varios tipos de ondas como las ondas P y las ondas S, y reduciendo el impacto de la distorsión de la señal en la interpretación posterior de los parámetros de la formación.
Buena compatibilidad departamental, el equipo puede adaptarse a múltiples modos de operación como agujero simple y agujero cruzado, las interfaces de soporte cumplen con los estándares comunes de la industria y pueden conectarse directamente a los sistemas de adquisición de registros más comunes del mercado, sin necesidad de una gran cantidad de accesorios de conversión personalizados adicionales.
Operación y mantenimiento sencillos. Toda la máquina adopta un diseño modular integrado. Los componentes centrales del sistema acústico de fondo de pozo y la unidad principal de superficie utilizan estructuras estandarizadas. El uso diario solo requiere verificar el desgaste de los componentes de sellado y la continuidad de los cables. El mantenimiento de rutina no requiere desmontar la unidad del sensor central, y la calibración básica del estado se puede completar en el sitio de operación.
El análisis de datos tiene dimensiones ricas, y el software profesional de post-procesamiento adjunto puede realizar superposición y procesamiento de correlación en las curvas de ondas acústicas recolectadas, apoyando el análisis estadístico de parámetros estratigráficos multidimensionales, y asistiendo al personal de exploración en la obtención de una comprensión más completa de la estructura y características de los yacimientos subterráneos.
Categorías comunes
Según el modo de trabajo básico, se pueden dividir en herramientas de registro acústico convencional de pozo único y herramientas de registro acústico entre pozos. Las herramientas de registro acústico convencional de pozo único adoptan un modo de trabajo básico de un transmisor y dos receptores, tienen una estructura ligera y un proceso de operación sencillo. Se utilizan principalmente para pozos de exploración de ingeniería convencionales y pueden completar operaciones básicas de estratificación litológica y detección de velocidad acústica de la masa rocosa, adecuadas para la mayoría de los proyectos de exploración de suelo y roca superficiales. Las herramientas de registro acústico entre pozos admiten la transmisión y recepción acústica entre dos o más pozos, pueden obtener parámetros acústicos de los estratos entre los pozos y se utilizan para detectar la distribución de defectos en la masa rocosa entre los pozos y la integridad interna de los pilotes de concreto. Son adecuadas para escenarios de detección entre pozos de masas rocosas de ingeniería de gran volumen y cimentaciones profundas.
Según el entorno operativo del pozo, se pueden dividir en herramientas de registro sónico de tipo temperatura y presión normales y herramientas de registro sónico de tipo alta temperatura y alta presión. La herramienta de registro sónico de tipo temperatura y presión normales utiliza componentes electrónicos convencionales de grado industrial y es adecuada para escenarios de exploración de ingeniería y perforación hidrogeológica a profundidades menores. Actualmente es el modelo de propósito general más utilizado en el campo de la exploración de ingeniería. La herramienta de registro sónico de tipo alta temperatura y alta presión optimiza la configuración del hardware para pozos ultraprofundos y escenarios de exploración de petróleo y gas, utilizando componentes electrónicos resistentes a altas temperaturas y altas presiones y una estructura de sistema acústico de alta resistencia. Puede funcionar de manera estable en entornos de pozo extremos y es adecuada para operaciones de registro a largo plazo en pozos profundos de petróleo y gas.
Según la estructura de adquisición de señales, se pueden dividir en herramientas sónicas de fuente única y receptor único básicas y herramientas sónicas de arreglo. La herramienta sónica básica de fuente única y receptor único utiliza una configuración básica de transductores transmisores y receptores, presentando una estructura simple y un costo moderado, adecuada para operaciones sencillas que requieren detección de parámetros sónicos básicos convencionales. La herramienta sónica de arreglo está equipada con múltiples receptores dispuestos en una estructura de arreglo. Al registrar múltiples curvas sónicas y realizar un procesamiento de superposición y correlación, puede suprimir eficazmente el ruido ambiental y extraer información de manera más precisa de varios tipos de ondas, como ondas compresionales y ondas de corte, satisfaciendo las necesidades de estudio detallado de formaciones de capas delgadas y análisis de parámetros de yacimientos profundos.
Según la dimensión de la medición de la onda sónica, se pueden dividir en herramientas de registro sónico de onda de compresión, herramientas de registro sónico de onda de corte y herramientas de registro sónico de forma de onda completa. Las herramientas de registro sónico de onda de compresión recogen principalmente las señales de onda de compresión de la formación, se utilizan para analizar la litología básica y los parámetros de porosidad de los yacimientos, adecuadas para escenarios de exploración y evaluación básicos de yacimientos convencionales de petróleo y gas; Las herramientas de registro sónico de onda de corte se centran en capturar los cambios de amplitud y velocidad de las ondas de corte de la formación, se pueden utilizar para analizar las características litológicas y la distribución de esfuerzos in situ de las formaciones, adecuadas para escenarios de exploración de formaciones especiales como la roca salina, el gas de esquisto y los yacimientos de gas natural; Las herramientas de registro sónico de forma de onda completa pueden registrar completamente la serie completa de formas de onda sónicas como ondas de compresión, ondas de corte y ondas de Stoneley, proporcionando datos básicos más ricos para el análisis de las características de la formación, adecuadas para escenarios de evaluación detallada de alta precisión de yacimientos profundos.
Argumento principal de venta
La conformidad es perfecta, y los parámetros técnicos y la lógica de salida de señal del equipo cumplen los requisitos del estándar técnico de la industria relevante para instrumentos de registro acústico domésticos. Los datos acústicos de formación recopilados y generados se pueden utilizar directamente como información técnica eficaz para proyectos de exploración de petróleo y gas y estudios geológicos de ingeniería, cumpliendo con los estándares de aceptación de logros de la industria.
La especificidad de las condiciones de trabajo es alta, con adaptación en capas para diferentes profundidades y tipos de escenarios de registro. Se pueden encontrar modelos adaptados correspondientemente para todo tipo de necesidades, desde la investigación de suelos y rocas someras hasta la exploración de petróleo y gas ultraprofunda, evitando los problemas de redundancia o insuficiencia de rendimiento cuando un equipo de modelo único se adapta a múltiples escenarios.
El espacio personalizable suficiente permite el ajuste flexible de la configuración del sistema acústico de fondo de pozo, el número de canales y las clasificaciones de resistencia a la temperatura y la presión según la profundidad de registro objetivo del usuario, el modo de operación y los requisitos de precisión de detección de la formación, adaptándose a las necesidades de uso personalizadas de diferentes proyectos de exploración.
Garantía de suministro estable, puede garantizar el progreso de la entrada del equipo detector al sitio para proyectos de exploración de petróleo y gas y levantamientos geológicos.
