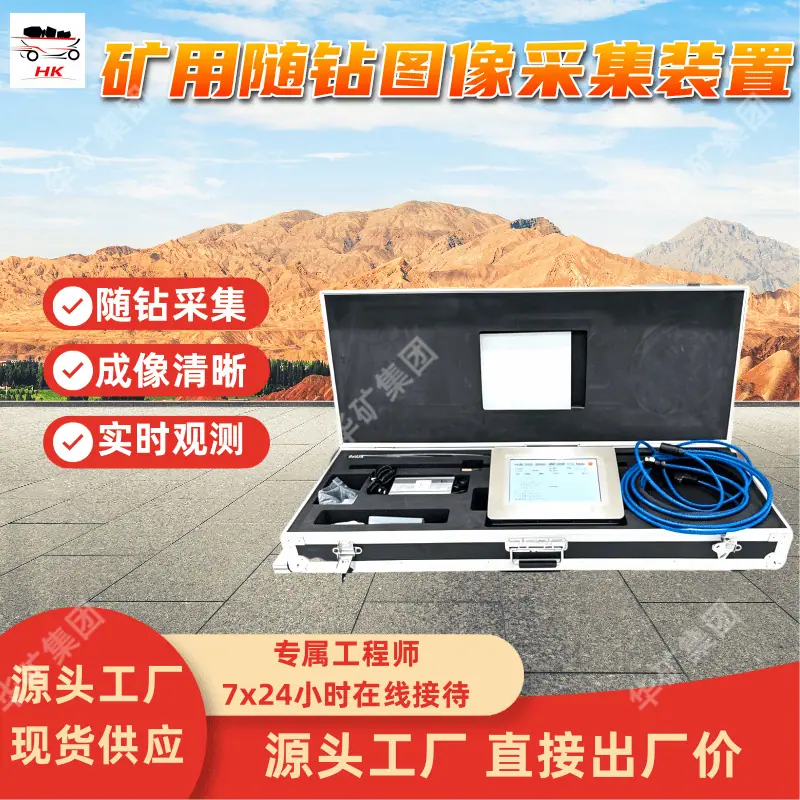

ZSC12.8 Dispositivo de Adquisición de Imágenes Integrado para Perforadora de Minas: Dispositivo de Adquisición de Imágenes Integrado en Taladro Transparente
110 días
$305.625 pedido mín (25 uds)
Proveedor 5.0
Cantidad
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Huakuan
Modelo
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Usar
Mining use
Potencia del motor
25
Presupuesto
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Marca
Huakuan
Modelo
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Usar
Mining use
Potencia del motor
25
Presupuesto
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Marca
Huakuan
Modelo
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Usar
Mining use
Potencia del motor
25
Presupuesto
ZSC12.8 Mine Drill-Integrated Image Acquisition Device
Detalles del producto
El texto en las imágenes se puede traducir
I. Clasificación de Dispositivos de Adquisición de Imágenes en Perforación para Minería
- Dividido por el diámetro de agujero de taladro aplicable
- Dispositivo de Adquisición Tipo Sonda de Diámetro Pequeño: Diámetro exterior de la sonda 26 mm, adecuado para agujeros poco profundos de diámetro pequeño de φ42 mm y superiores, adecuado para la exploración de agua convencional y el drenaje en minas y escenarios de exploración geológica superficial.
- Dispositivo de recolección tipo sonda de apertura media: La sonda tiene un diámetro exterior de 42 mm y es adecuada para pozos convencionales con un diámetro de φ75 mm y superiores. Es la especificación compatible principal para las operaciones actuales de extracción de gas subterráneo y exploración geológica.
- Dispositivo de Muestreo Tipo Sonda de Gran Diámetro: Diámetro exterior de la sonda ≥60 mm, adecuado para perforaciones horizontales de gran diámetro, adecuado para operaciones de perforación profunda de equipos de perforación direccional a nivel de kilómetro.
- Dividido por nivel de integración de funciones
- Dispositivo de Tipo Básico de Adquisición de Imágenes: Solo admite captura de imágenes en tiempo real, grabación de video y zoom instantáneo local del interior del pozo. Tiene una estructura simple, costo de adquisición moderado y es adecuado para escenarios de observación geológica convencionales.
- Dispositivo Integrado para Medición de Imagen + Trayectoria: Integra módulos de medición de ángulo de inclinación, ángulo de azimut y ángulo de cara de herramienta sobre la base de la adquisición de imágenes, permitiendo la adquisición síncrona de datos de trayectoria de pozo y logrando el análisis vinculado de datos de imagen y trayectoria. Este es el tipo de aplicación principal actual.
- Dispositivo de imagen de fondo de pozo de función completa: Integra funciones de calibración automática de profundidad, empalme automático de imágenes y anotación inteligente de estructuras geológicas, adaptado para escenarios de operaciones de perforación inteligentes.
- Dividido por factor de forma del dispositivo

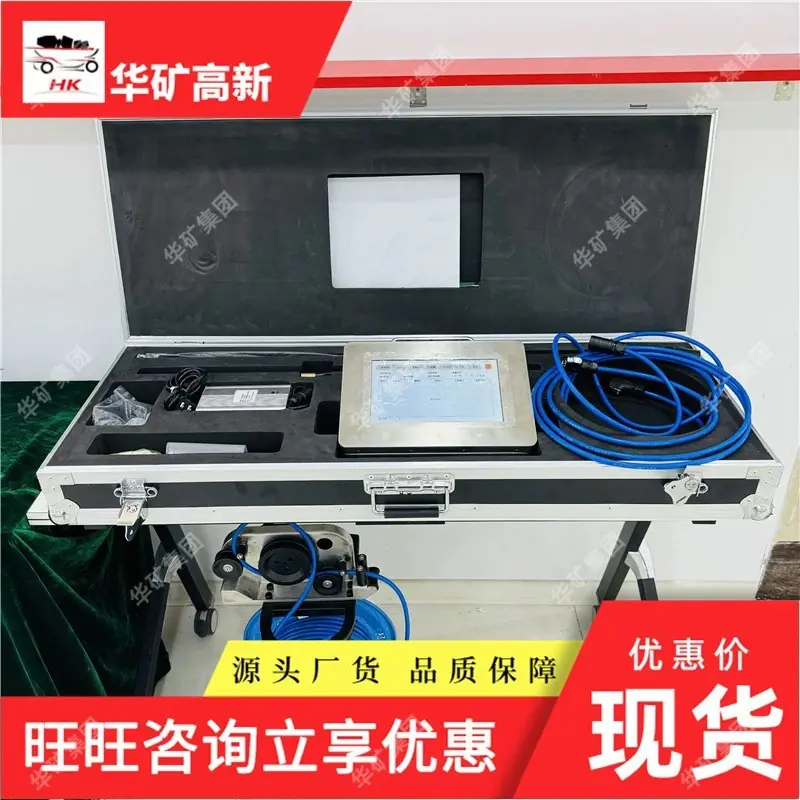

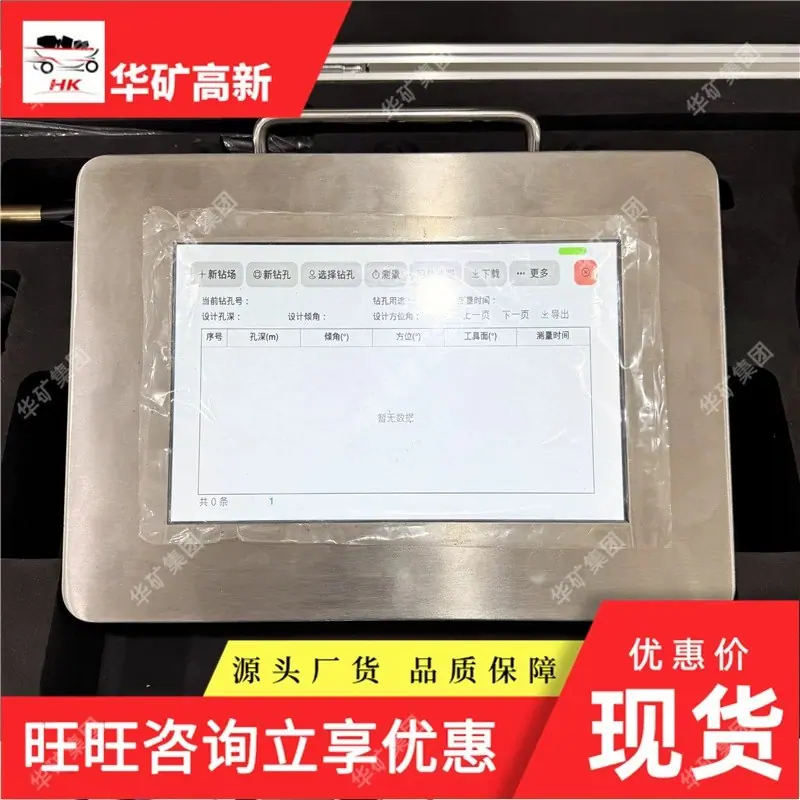

- Dispositivo portátil de adquisición de imágenes en perforación para minería: Toda la máquina es ligera, con la unidad principal pesando aproximadamente 2.5 kg. Viene con una pantalla táctil a color de 7 pulgadas, lo que permite el manejo por una sola persona. Es adecuado para inspección móvil subterránea y operaciones de perforación temporales.
- Dispositivo de Adquisición de Imágenes Down-the-Hole Montado en Vehículo para Minería: Integra el host, el carrete de cable y la sonda en un vehículo minero a prueba de explosiones, ofreciendo alta eficiencia de despliegue y idoneidad para operaciones de perforación centralizadas a gran escala.
- Dividido por método de transmisión de datos
- Dispositivo de Adquisición Tipo Transmisión por Cable: Transmite datos de imagen en tiempo real a través de cables blindados, con señales estables y sin retraso, adecuado para diversos escenarios de operación de perforación profunda.
- Dispositivo de Adquisición Tipo Transmisión Inalámbrica: Transmite datos a través de la red inalámbrica intrínsecamente segura en la mina, eliminando la necesidad de tender cables de larga distancia, adecuado para operaciones de perforación en galerías complejas.
II. Ventajas Clave del Dispositivo de Adquisición de Imágenes en Fondo de Pozo para Minería
- Rendimiento estable en entornos subterráneos: Toda la máquina adopta un diseño a prueba de explosiones intrínsecamente seguro específico para minería, lo que permite un funcionamiento estable en entornos subterráneos hostiles con alto polvo y alta humedad, cumpliendo con los requisitos de seguridad a prueba de explosiones para operaciones subterráneas.
- Calidad de adquisición de imagen clara: La sonda tiene un sensor de imagen de alta resolución incorporado y está equipada con una fuente de luz suplementaria de no menos de 1000 Lux, lo que le permite obtener imágenes claras de la pared del agujero dentro del pozo completamente oscuro. La resolución de la imagen es de no menos de 700 líneas.
- Rendimiento de precisión de medición confiable: El error de medición de profundidad no es mayor que ±1%, la precisión de medición del ángulo de inclinación es ±0.2°, la precisión de medición del ángulo de acimut es ±1.5°, lo que puede cumplir con los requisitos de precisión de la observación geológica convencional.
- Suficiente tiempo de operación continua: Batería incorporada de gran capacidad, tiempo de trabajo continuo no inferior a 8 horas, puede soportar las necesidades de observación de perforación continua de un turno completo en el pozo.
- Buena conveniencia de procesamiento de datos: Equipado con software de procesamiento dedicado, puede completar automáticamente el despliegue y la unión de imágenes de la pared del pozo, presentando visualmente un efecto de imagen continua de toda la pared del pozo, reduciendo la carga de trabajo del análisis manual.
III. Puntos de Venta Cumplidores del Dispositivo de Adquisición de Imágenes Down-the-Hole para Minería
- Resuelva los puntos débiles clave de la observación de perforación tradicional: Supere las deficiencias de la perforación tradicional, que solo puede obtener muestras de testigo y no puede presentar visualmente la vista general de la pared del pozo. Observe directamente información geológica como fallas, fisuras, ubicaciones de acuíferos y la inclinación de las capas de carbón a través de imágenes visuales en tiempo real, mejorando la precisión del juicio geológico.
- Adaptación a las necesidades de los escenarios de minas de carbón locales en Jining, Shandong: Correspondiendo a los modelos predominantes de dispositivos de adquisición de imágenes en pozos utilizados en las minas de carbón de la región suroeste de Shandong, respuesta conveniente para el suministro de accesorios para equipos de soporte de perforación minera locales y servicios de capacitación para la operación en sitio, adaptándose a las necesidades de detección de la exploración de agua en pozos y pozos de drenaje, y pozos de extracción de gas en las minas locales.
- Asiste en la mejora de la eficiencia de la operación de perforación: El análisis vinculado de datos de imagen y trayectoria puede determinar rápidamente si el pozo ha alcanzado la formación objetivo, reduciendo la longitud de perforación ineficaz y mejorando la eficiencia general del progreso de las operaciones de perforación.
- El uso a largo plazo reduce los costos integrales de operación y mantenimiento: La sonda central adopta una estructura protectora resistente al desgaste, tiene una larga vida útil en condiciones de trabajo normales y la inversión operativa por detección de agujero está dentro de un rango razonable.
- Cumple con los requisitos de cumplimiento de seguridad en la producción minera: Los modelos regulares y calificados pueden obtener el certificado de marca de seguridad para productos mineros correspondiente, el rendimiento general de la máquina cumple con los estándares de la industria relevantes para equipos de imagenología para perforación minera y puede pasar sin problemas varias inspecciones especiales para la seguridad en la producción minera.
