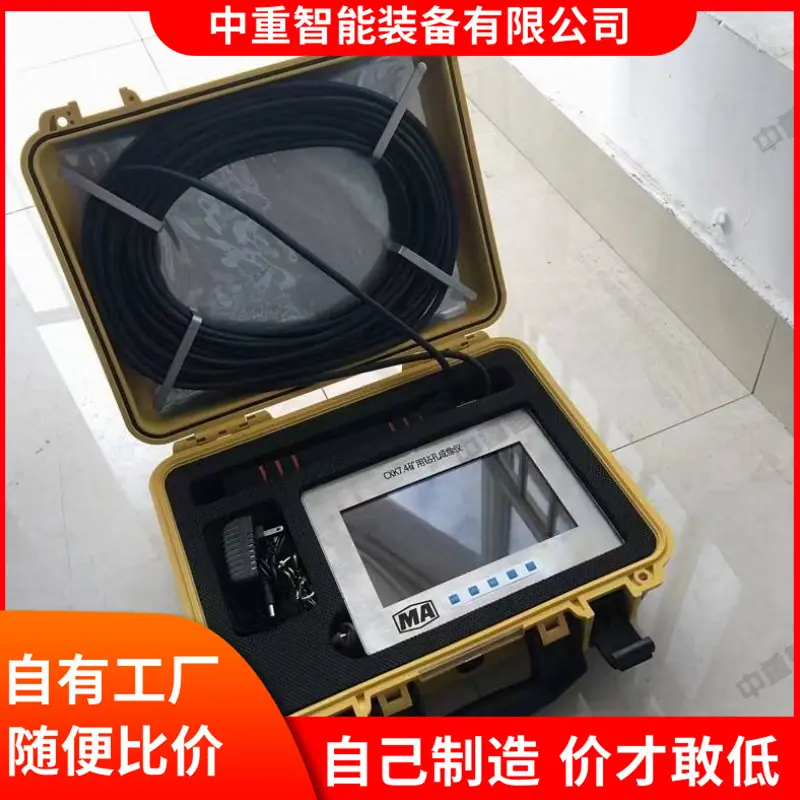

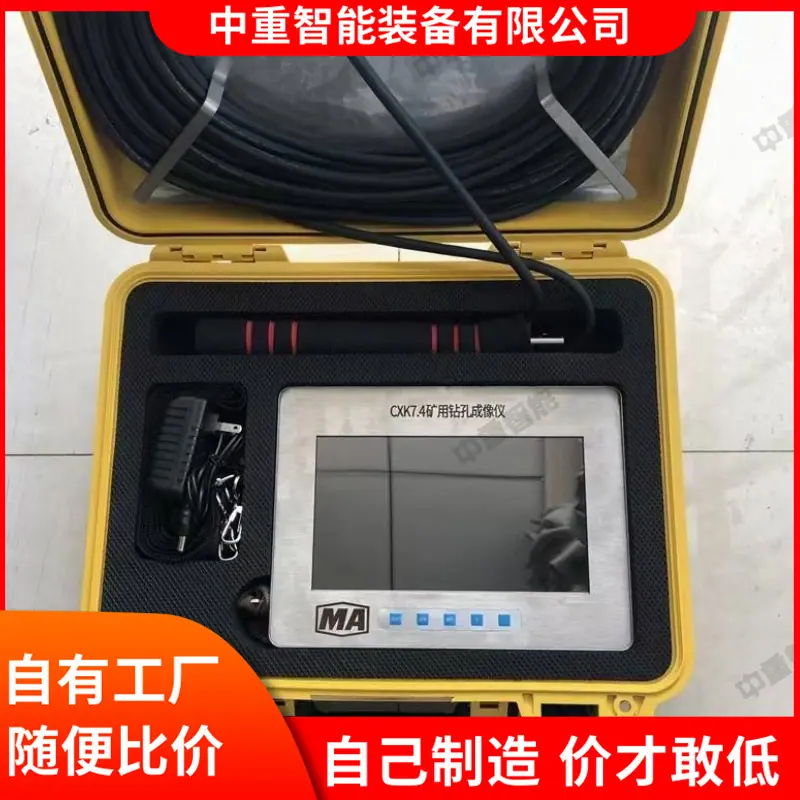

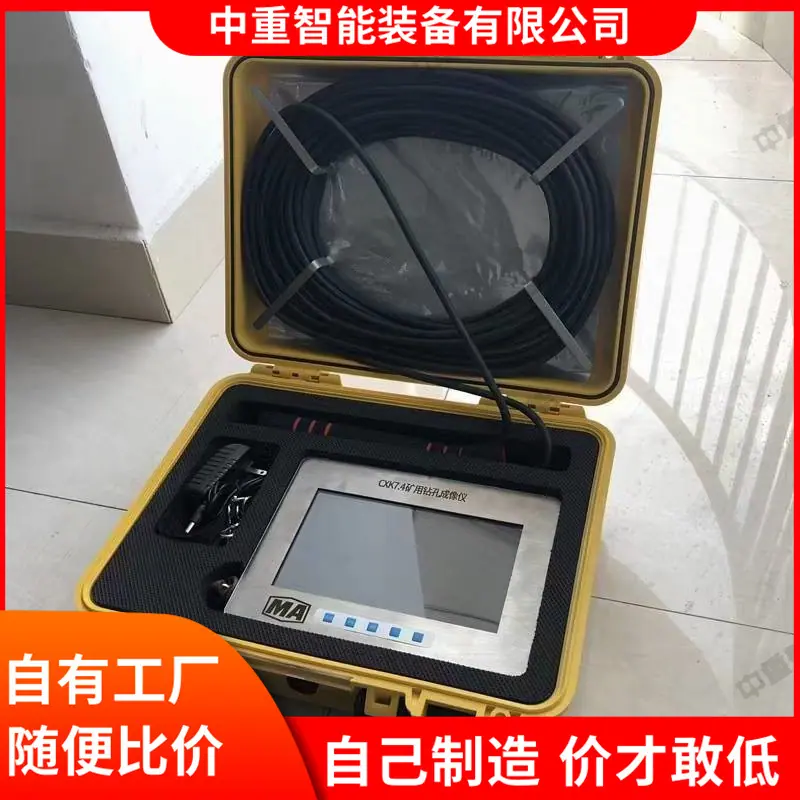

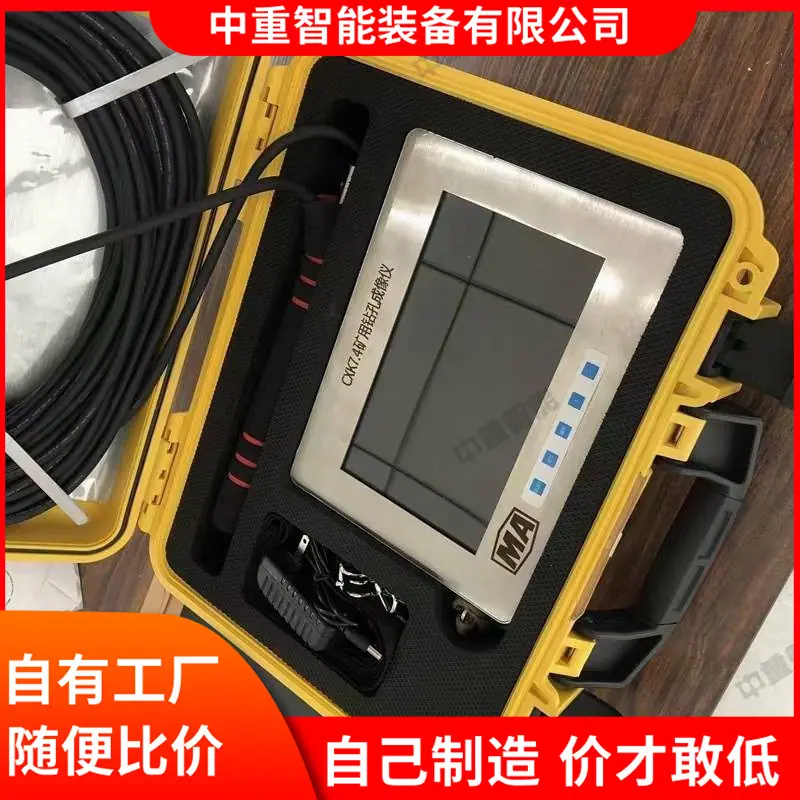

El imager de perforación minera CXK7.4 tiene una pantalla intuitiva y una batería de larga duración, adecuado para minas de carbón

Ámbito de aplicación:

1. Puede tomar fotografías de la pared interior del pozo, grabar todo el proceso y capturar imágenes de partes clave, etc., que se pueden utilizar para detectar la calidad y el efecto de la perforación para gas, prevención de reventones, geología y exploración de agua.

2. Mida la trayectoria del agujero de perforación en el espacio y la profundidad real del agujero de perforación;

3. Observar la aparición y desarrollo de fisuras de fallas;

4. Observar la ubicación de fallas acuíferas, cárcavas y cuevas kársticas, salidas de agua de acuíferos, etc.;

5. Observar y analizar cuantitativamente la tendencia, el espesor, la inclinación, el ángulo de buzamiento de las capas de carbón y otros cuerpos de mineral, el grado de ganga interestratificada y las fisuras de separación de la capa de roca del techo, etc.;

6. Medir el espesor, ancho, rumbo, buzamiento e inclinación de estratos o diversas estructuras desde el plano de imagen;

7. Diferenciar entre diversas estructuras geológicas como cuerpos de mineral, cuerpos de roca, capas de carbón, interestratificaciones, capas de suelo, etc.;

8. Es particularmente adecuado para la detección de la estructura geológica del techo de la mina de carbón, la ocurrencia de la veta de carbón, la estructura de falla frente a la cara de trabajo y la zona de fractura conductora de agua en las capas de roca suprayacentes.

Parámetros técnicos:

1. Profundidad de sondeo aplicable: Puede probar profundidades de sondeo de 0 a 100 m, extensible a 1000 m

2. Orificios aplicables: Diversos orificios verticales, horizontales, inclinados, hacia abajo y hacia arriba en agua limpia;

3. Diámetro exterior de la sonda: Φ22, Φ36, Φ50; Diámetro de orificio aplicable Φ28 y superior; Instrumento integrado para imagen de trayectoria;

4. Sonda de imagen: Aplicable a diámetros de perforación ≥ 28 mm, definición 700 líneas de TV, iluminación 0.01 lux;

5. Contador de Profundidad: Muestra automáticamente la profundidad de detección en tiempo real, con una precisión de 0.1 mm, y tiene una función de memoria al apagar;

6. Función de foto: Se pueden tomar fotos de alta definición en lugares especiales;

7. Rango de azimut: 0-360°, resolución ±0.1°;

8. Ángulo de inclinación: ±90° resolución 0.05°;

9. Ángulo de balanceo: ±45° resolución 0.05°;

10. Módulo de control: El DSP controla la adquisición, procesamiento, edición, visualización, almacenamiento y transmisión de imágenes;
