Introducción del Producto Radar de Perforación
El radar de pozo es un dispositivo geofísico de exploración de fondo de pozo que coloca antenas transmisoras y receptoras dentro de un pozo para transmitir ondas electromagnéticas de alta frecuencia al medio rocoso y de suelo circundante. Al recibir las señales de ondas electromagnéticas reflejadas desde las interfaces de diferentes medios, analiza características como el tiempo de viaje, la amplitud y la forma de onda de las ondas electromagnéticas para inferir la estructura y las propiedades físicas de los medios subterráneos alrededor del pozo. Es una tecnología de detección subterránea de alta resolución comúnmente utilizada en escenarios como la exploración de ingeniería, la exploración mineral, la detección de avance de túneles y la evaluación de riesgos de peligros geológicos.

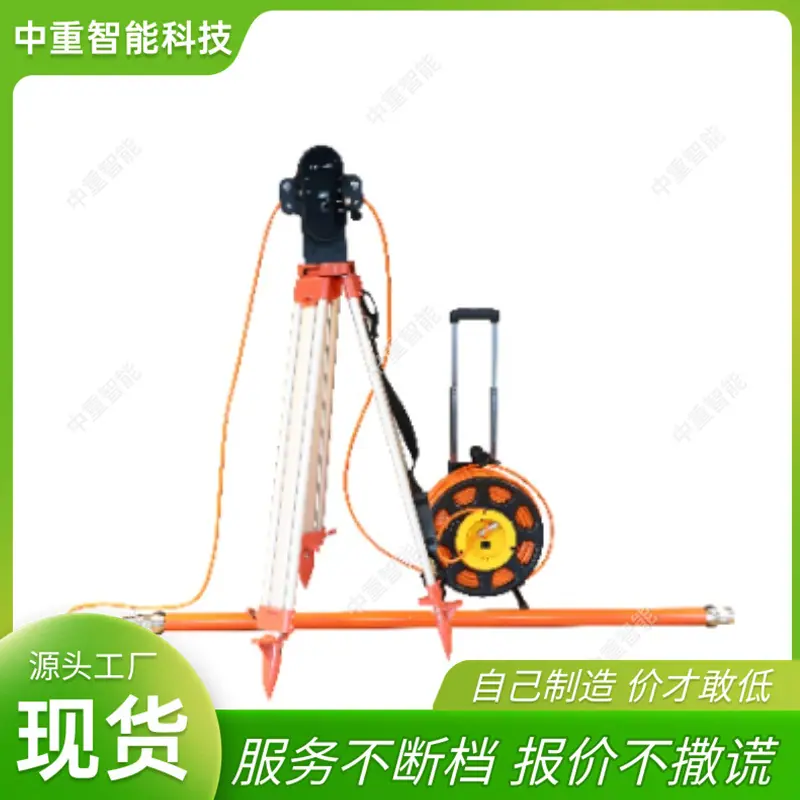

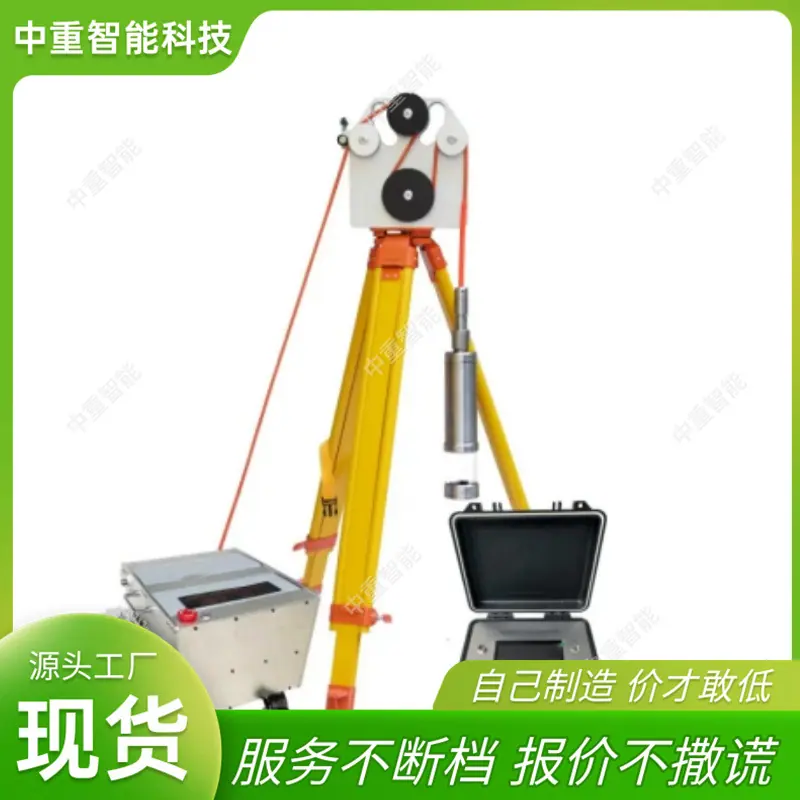

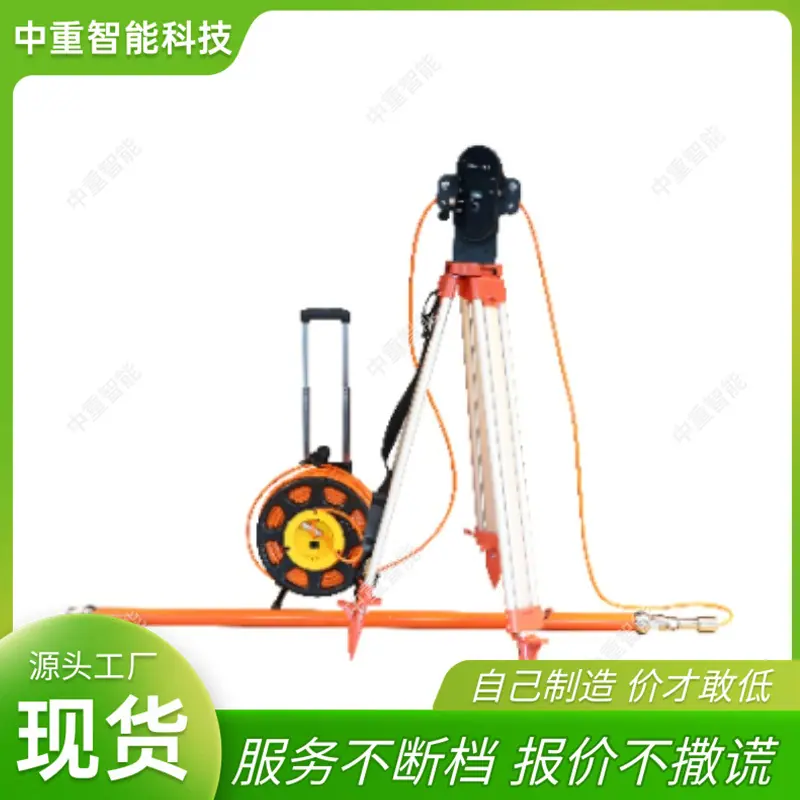

El equipo se compone principalmente de tres partes: la unidad de antena de detección de fondo de pozo, el sistema de adquisición host y el software de procesamiento de datos. Puede adaptarse a las necesidades de detección subterránea de múltiples campos como minas, autopistas, ferrocarriles, obras hidráulicas y construcción urbana. Los procedimientos de operación relevantes y la lógica de procesamiento de datos cumplen con las especificaciones técnicas generales actuales de la industria de exploración geofísica.
Categorías de productos
Clasificado por características de detección y posicionamiento
Radar Omnidireccional Convencional de Perforación: La antena irradia y recibe señales en las 360° direcciones del espacio del pozo. Tiene una estructura simple y un amplio rango de cobertura de detección, adecuado para identificar rápidamente la distribución de anomalías geológicas en un área grande alrededor del pozo. Se utiliza a menudo para proyectos de detección de tipo reconocimiento preliminar.
Radar de Perforación Dirigida: Adopta una antena de arreglo circular o una estructura de antena transmisora direccional, capaz de identificar el acimut específico de los objetivos de reflexión, logrando el posicionamiento espacial tridimensional de un solo agujero y determinando con precisión la tendencia y el patrón de distribución de los cuerpos anómalos. Adecuado para escenarios de detección detallada.
Radar de Tomografía de Agujero Cruzado: Los datos se recopilan sincrónicamente desde dos o más pozos. La imagen de la distribución de velocidad del medio entre pozos se genera invirtiendo el tiempo de viaje y la amplitud de las ondas electromagnéticas. Adecuado para identificar estructuras estratigráficas a gran escala y la distribución de áreas ricas en agua entre pozos.
Clasificado por condiciones y escenarios de trabajo aplicables
Radar de Penetración Terrestre para Topografía de Ingeniería: Diseño optimizado para escenarios de ingeniería como metros urbanos, cimentaciones de edificios y presas de conservación de agua. El equipo es ligero y fácil de transportar, con un índice de protección adecuado para el entorno operativo regular de los sitios de construcción urbanos. Se utiliza principalmente para detección fina en áreas poco profundas y pequeñas.
Radar de Perforación Antiexplosivo para Minas: Toda la máquina cumple con los requisitos antiexplosivos relevantes para las minas de carbón. La estructura del equipo está adaptada al entorno de trabajo subterráneo con alto contenido de gas y alta humedad. Puede usarse directamente para operaciones de detección en galerías de minas de carbón y minas metálicas subterráneas, con mayor seguridad y cumplimiento.
Radar para Sondeos de Exploración Mineral Profunda: Rendimiento de penetración de señal optimizado para entornos de roca dura profunda, logrando mayores distancias de detección en formaciones rocosas densas como el granito, adecuado para escenarios de exploración de recursos como minerales metálicos y recursos de agua profunda.
Dividido por configuración de frecuencia de antena
Radar de Perforación de Baja Frecuencia: La frecuencia principal de la antena es mayormente de 50-100 MHz. La onda electromagnética tiene una fuerte capacidad de penetración, permitiendo la detección dentro de un radio relativamente grande alrededor de la perforación. Es adecuado para operaciones de tipo reconocimiento en áreas grandes y estratos profundos.
Radar de sondeo de frecuencia media: La frecuencia principal de la antena es mayormente de 100-200 MHz, equilibrando la profundidad de detección y la resolución. Actualmente es una configuración de propósito general ampliamente utilizada en el campo de la ingeniería, capaz de equilibrar la distancia de detección con las capacidades de reconocimiento de detalles.
Radar de Penetración Terrestre de Alta Frecuencia: La frecuencia principal de la antena es mayormente de 200-400 MHz, con mayor resolución de señal. Puede identificar anomalías como fisuras a pequeña escala y pequeños sumideros, lo que lo hace adecuado para escenarios que requieren detección detallada y posicionamiento preciso de objetivos pequeños.
Ventajas principales de los productos
Buena resolución de detección: En comparación con los métodos convencionales de exploración geofísica de superficie, el radar de sondeo coloca la antena directamente bajo tierra, evitando la interferencia de la señal de las capas superficiales de cobertura. Puede identificar claramente anomalías geológicas pequeñas a escala centimétrica y tiene una gran capacidad para identificar fisuras finas y pequeñas cavidades.
Detección no destructiva con gran adaptabilidad: Las operaciones de detección se pueden completar únicamente basándose en los pozos de sondeo de ingeniería existentes, sin requerir excavaciones adicionales a gran escala ni el trazado de complejas líneas de medición en el terreno. Esto no causará daños a las estructuras de ingeniería existentes ni al entorno circundante, lo que lo hace adecuado para operaciones en áreas especiales como zonas urbanizadas y zonas de protección del patrimonio cultural.
Cobertura de Detección Flexible: Dependiendo de la frecuencia de la antena y las características de la capa rocosa, se puede lograr una detección efectiva dentro de un radio de varios metros a decenas de metros alrededor del pozo, superando la limitación de que un solo pozo solo obtenga información de las muestras de núcleo de la pared del pozo, y expandiendo significativamente el rango de cobertura de información de un solo pozo.
Alta eficiencia de adquisición de datos: La antena puede recopilar datos continuamente durante el proceso de descenso. Una sola operación de detección de sondeo generalmente se puede completar en cuestión de horas. Se pueden generar rápidamente imágenes de perfiles de radar preliminares en el sitio, eliminando la necesidad de largas esperas por los resultados del postprocesamiento, ahorrando así tiempo para las decisiones de ingeniería.
Fuerte Compatibilidad de Operación Multimodo: Admite múltiples modos de operación como reflexión de un solo agujero, tomografía de agujeros cruzados y medición en agujero-suelo. El método de operación apropiado se puede seleccionar flexiblemente según los diferentes objetivos de detección, adaptándose a las necesidades de detección a diferentes profundidades y en diferentes escenarios.
