Suporte hidráulico individual DW25-30/100B para mineração, suporte individual para mineração, suporte hidráulico para mina de carvão

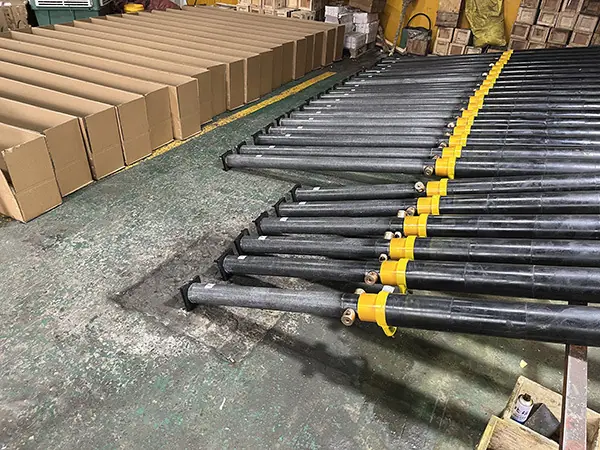

Suporte Hidráulico Único para Mina DW25-30/100B

O processo de trabalho do suporte hidráulico temporário leve série DWB é dividido em três estágios:

Fase de Levantamento e Suporte Inicial: Insira a pistola injetora no bocal de injeção da válvula de três vias. Opere a pistola injetora. O líquido de alta pressão da estação de bombeamento entra na cavidade interna do suporte através da válvula de retenção, empurrando o pistão para subir. Quando o topo do pistão estiver em contato próximo com a placa superior ou viga superior, corte o fluxo de líquido para completar o suporte inicial. A magnitude da força de suporte inicial depende da pressão de alimentação de líquido da estação de bombeamento e da duração da injeção.

Estágio de Carregamento e Resistência Constante: Após a montagem do escoramento, ele entra no estado de carregamento. À medida que a pressão do teto aumenta gradualmente, quando a carga suportada pelo escoramento excede a resistência nominal de trabalho, a válvula de segurança se abre e transborda, fazendo com que o pistão retraia ligeiramente, permitindo que a pressão do teto caia de volta para perto do valor nominal. Este processo de "sobrecarga—transbordamento—equilíbrio" garante que o escoramento opere sempre dentro da faixa de resistência nominal, alcançando o suporte de resistência constante.

Estágio de Retração e Descarregamento: Insira a alavanca de descarregamento no orifício de descarregamento da válvula multiporta e gire-a. A válvula de descarregamento abre, e o fluido de trabalho na cavidade interna é descarregado através do canal de retorno. A haste do pistão retrai sob a ação da gravidade e da mola de retorno, completando a retração do suporte.

Todas as três fases operacionais são concluídas através de um sistema de suprimento externo, tornando o processo claro e fácil para o pessoal no local dominar.

Parâmetros do Suporte Hidráulico Único de Mina DW25-30/100B
