Atrapallamas tipo brida de acero inoxidable: flujo equilibrado, resistente a la corrosión y duradero. Atrapallamas tipo brida de acero inoxidable

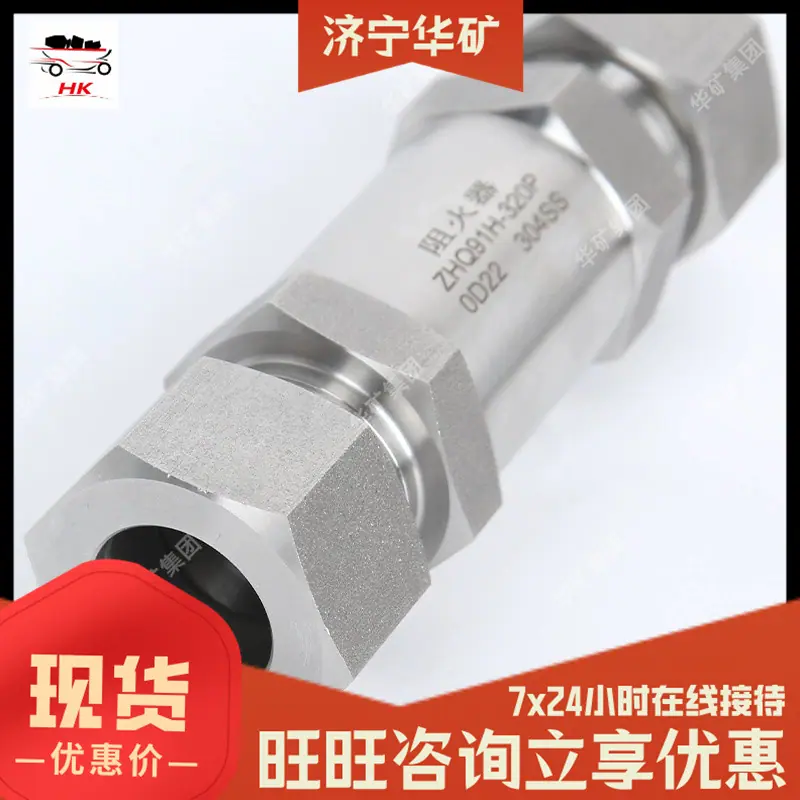

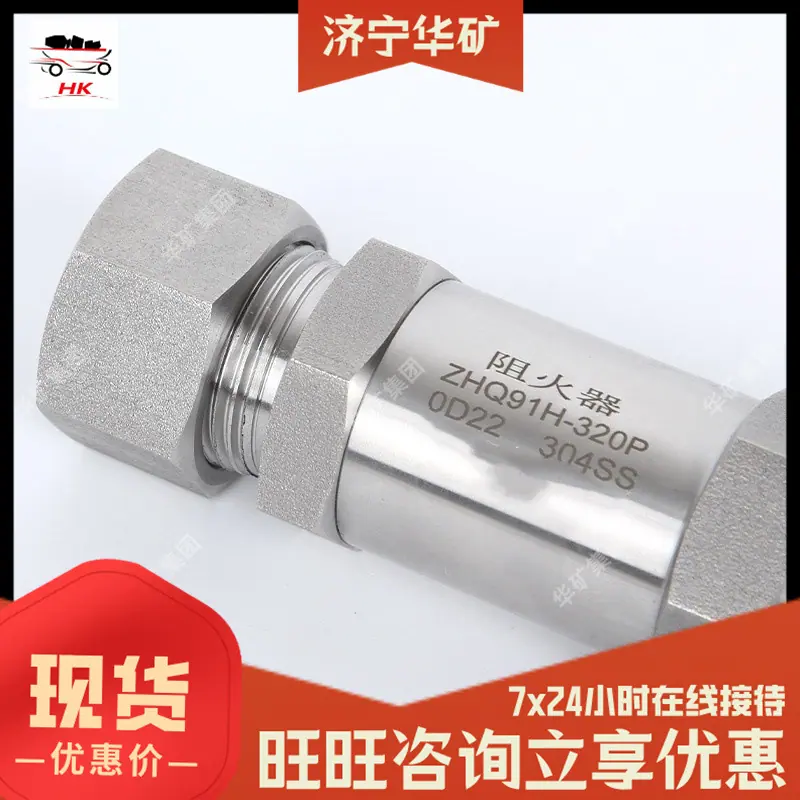

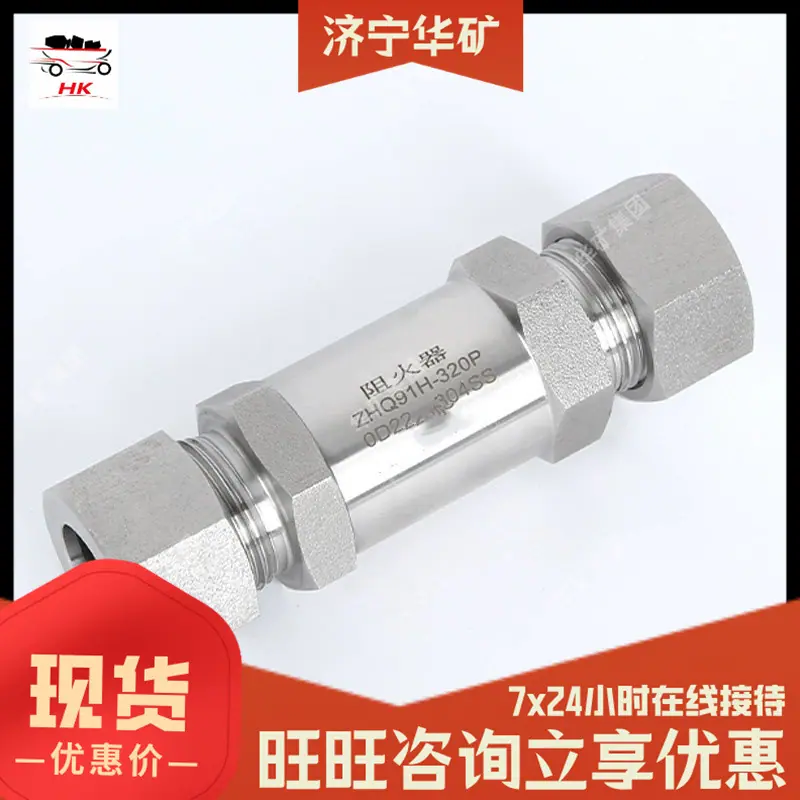

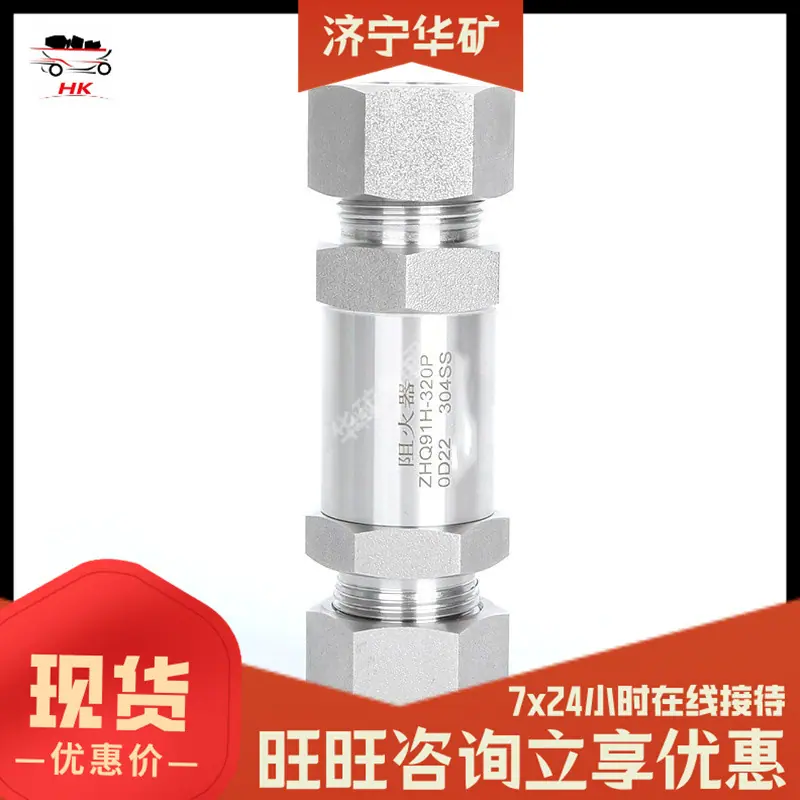

El supresor de llama tipo manguito es un dispositivo de protección de seguridad especializado para sistemas de tuberías de gas inflamable de alta presión. Se basa en la estructura de microcanales del núcleo del supresor de llama para bloquear la propagación de las llamas dentro de la tubería a través de la conducción de calor y los efectos de cierre de gas, evitando la propagación de la llama a equipos aguas arriba y causando riesgos de seguridad. El núcleo de toda la unidad consta de un cuerpo de válvula de acero inoxidable 304/316, un núcleo supresor de llama corrugado y una junta de sellado de doble férula. Puede completar la conexión de la tubería sin soldadura y es fácil de desmontar y montar. Actualmente, se utiliza ampliamente en escenarios de transporte de medios inflamables como tuberías de hidrógeno de alta presión, tuberías de gas natural CNG, sistemas de recuperación de petróleo y gas, y drenaje de gas en minas de carbón.

1. Dividido por clasificación de presión: Tipo de media presión, adecuado para tuberías de gas de alta presión convencionales de 16-40 MPa, cubriendo la mayoría de los escenarios industriales generales; Tipo de alta presión, adecuado para condiciones de trabajo de ultra alta presión de 40-50 MPa, para hidrógeno de alta pureza, escenarios especiales de transmisión de gas de alta presión.
2. Dividido por rendimiento de arrestallamas: Tipo ordinario a prueba de explosiones, adecuado para necesidades de arrestallamas a baja velocidad en tuberías de gas convencionales; Tipo a prueba de explosiones, que utiliza una estructura de núcleo de arrestallamas corrugado engrosado, puede hacer frente a escenarios de arrestallamas de deflagraciones de alta velocidad dentro de las tuberías.
3. Dividido por especificación de conexión: Tipo de diámetro pequeño, adecuado para tuberías de muestreo y análisis de alta presión de pequeño diámetro de 1/4"-1/2"; Tipo de diámetro convencional, adecuado para tuberías de transporte de alta presión industriales convencionales de 3/4"-1", es el modelo con la mayor cuota de aplicación en el mercado.
4. Dividido por expansión funcional: Tipo básico de paso directo, solo completa la función central de resistencia al fuego, con una estructura simple y baja resistencia al flujo; Tipo con purga y puerto de inspección, el cuerpo de la válvula está reservado con una interfaz de inspección especial, soporta la purga de calibración periódica del rendimiento de resistencia al fuego, adecuado para escenarios de alta exigencia química y de energía de hidrógeno.

1. La estructura de conexión de la funda doble para tarjetas no requiere soldadura, y el desmontaje y montaje in situ no requieren trabajos en caliente. Por lo tanto, el factor de seguridad para las operaciones de instalación en escenarios de tuberías inflamables y explosivas es mayor.
2. Los canales del núcleo del supresor de llama corrugado mecanizado con precisión son uniformes, lo que permite una rápida disipación del calor cuando la llama pasa a través, logrando así de manera estable la función de bloquear la propagación de la llama.
3. El cuerpo de la válvula se fabrica mediante un proceso de forjado integral, lo que garantiza una capacidad uniforme y estable para soportar presión, y es adecuado para la operación continua a largo plazo en condiciones de gas inflamable a alta presión.
4. El diseño del diámetro interior coincide con el del conducto, lo que resulta en una baja pérdida por resistencia al flujo cuando el medio pasa a través, y no afectará significativamente la eficiencia de la transmisión de gas dentro del conducto.
5. Toda la máquina está fabricada de acero inoxidable 304/316, ofreciendo una resistencia estable a la corrosión y al óxido, y es adecuada para uso a largo plazo con diversos medios inflamables como hidrógeno y gas natural.
6. La interfaz de manguito de tarjeta estándar es compatible con los accesorios y válvulas de tubería de alta presión más comunes de la industria, lo que permite la conexión directa a los sistemas de tuberías existentes sin necesidad de adaptadores personalizados adicionales.

1. Estructura de conexión rápida para fundas de doble tarjeta SIM, sin soldadura, sin brida, mayor eficiencia de instalación en sitio.
2. Capa barrera de onda a nivel de micrón, bloquea establemente la propagación de la llama, adecuada para las necesidades de seguridad de tuberías de gas inflamable de alta presión.
3. Cuerpo de válvula forjado integral, soporte de presión uniforme, adecuado para toda la serie de condiciones de trabajo de alta presión de 16-50 MPa.
4. Diseño de trayectoria de flujo directo, baja resistencia a flujo medio, no afecta la eficiencia normal de transporte de la tubería.
