Bandeja de Anclaje Mariposa para Mina de Carbón Perno de Anclaje para Techo de Galería Arandela de Perno de Anclaje 150x150 Bandeja de Perno de Anclaje para Mina

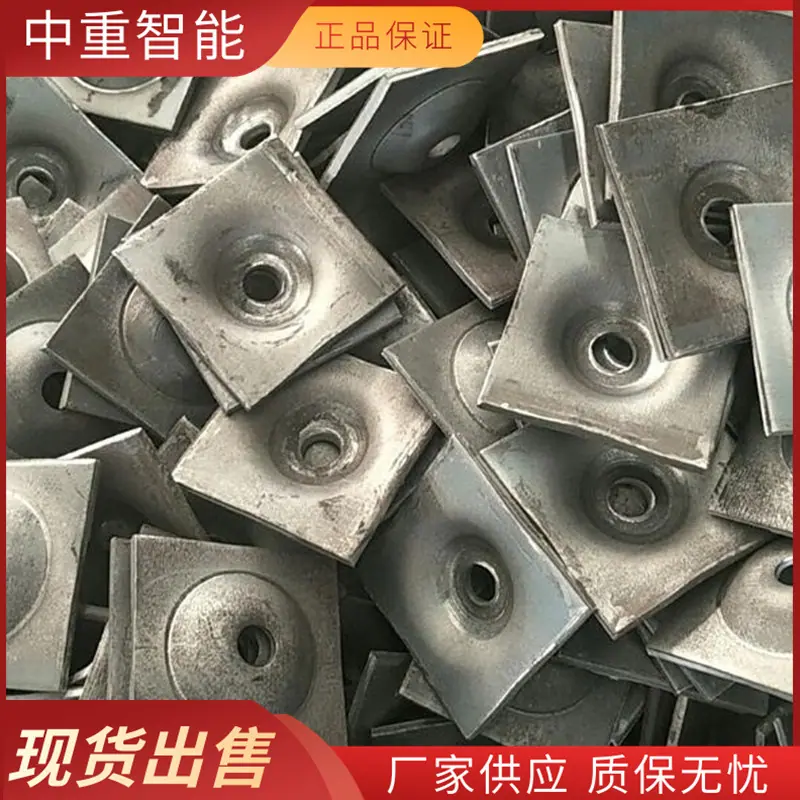

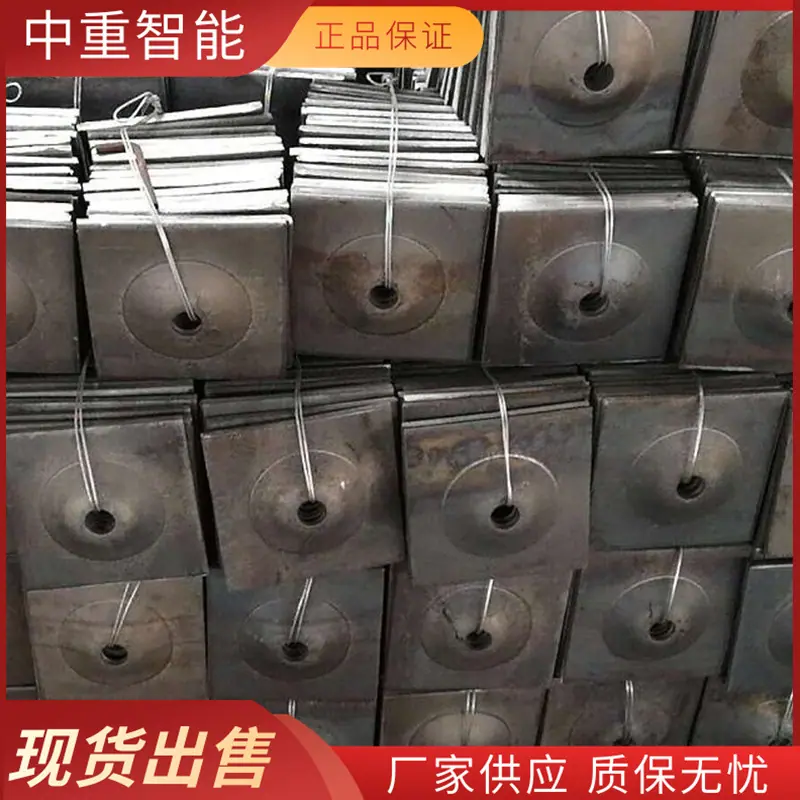

La bandeja de anclaje es uno de los componentes del anclaje de costura de tuberías. Sus materiales se componen de anillos de soldadura y cabezales de laminación para fabricar el cuerpo de la varilla, corte alrededor del anillo para fabricar el anillo de retención, cizallamiento, punzonado y troquelado para fabricar la bandeja, el cuerpo de la varilla y el anillo de retención. Existen muchos tipos de bandejas de anclaje. Las más utilizadas en minas son las bandejas mariposa y las bandejas planas. El efecto de soporte de las bandejas mariposa es mejor que el de las bandejas planas.
Como parte importante del sistema de soporte de anclaje, el rendimiento del pallet de anclaje afecta directamente el efecto de soporte del anclaje. La función del pallet es transferir el empuje generado por el par de bloqueo de la tuerca al techo para generar la fuerza de anclaje inicial. Al mismo tiempo, transfiere la presión del techo del túnel a la varilla de anclaje para generar resistencia de trabajo, fortalecer conjuntamente la roca circundante y evitar que el techo del túnel se rompa. Desplazamiento. Por lo tanto, al seleccionar un pallet, en primer lugar, la resistencia del pallet de anclaje y el cuerpo de la varilla de anclaje deben coincidir para evitar la perforación del anclaje debido a una resistencia insuficiente del pallet de anclaje. El segundo es cumplir con la coincidencia del pallet de anclaje y el cuerpo de la varilla de anclaje en la estructura de soporte para evitar una tensión desigual en el cuerpo de la varilla de anclaje y la tuerca debido al desajuste entre el cuerpo de la varilla de anclaje y el pallet en la estructura de soporte, lo que afecta el soporte del túnel. efecto protector.
detalles
formato habitual
Placa de Anclaje para Minería 150*150*10
Bandeja de anclaje para minería de 150 x 150 x 8 pulgadas
Placa de Anclaje para Minería 140*140*10
Bandeja de anclaje para minería de 140 x 140 x 8 pulgadas
Bandeja de anclaje para minería de 120 x 120 x 8 pulgadas
Placa de Anclaje para Minería 120*120*10
Bandeja de anclaje para minería de 120 x 120 x 6 cm
parámetro
1. Material de la bandeja de anclaje de minería: Q235 y Q345, etc.
2. Método de producción de paletas de anclaje: corte, punzonado y troquelado para fabricar paletas de anclaje.
3. Tipos de pallets de anclaje: pallet de anclaje redondo, pallet de anclaje cuadrado, pallet de anclaje mariposa.
4. Estándares de implementación de paletas de anclaje: paleta de anclaje de mina de carbón, paleta de anclaje de mineral de hierro, paleta de anclaje estándar nacional, paleta de anclaje no estándar.
5. Espesor de la plataforma de anclaje: 5,5 a 6 mm, 7,5 a 8 mm, 9,5 a 10 mm, 11,5 a 12.
6. Rendimiento y ventajas de la bandeja de anclaje: utiliza una placa de alta resistencia; utiliza un diseño de forma especial con buen efecto de fuerza; es ligera y fácil de instalar; mejora el efecto de control de la superficie.
