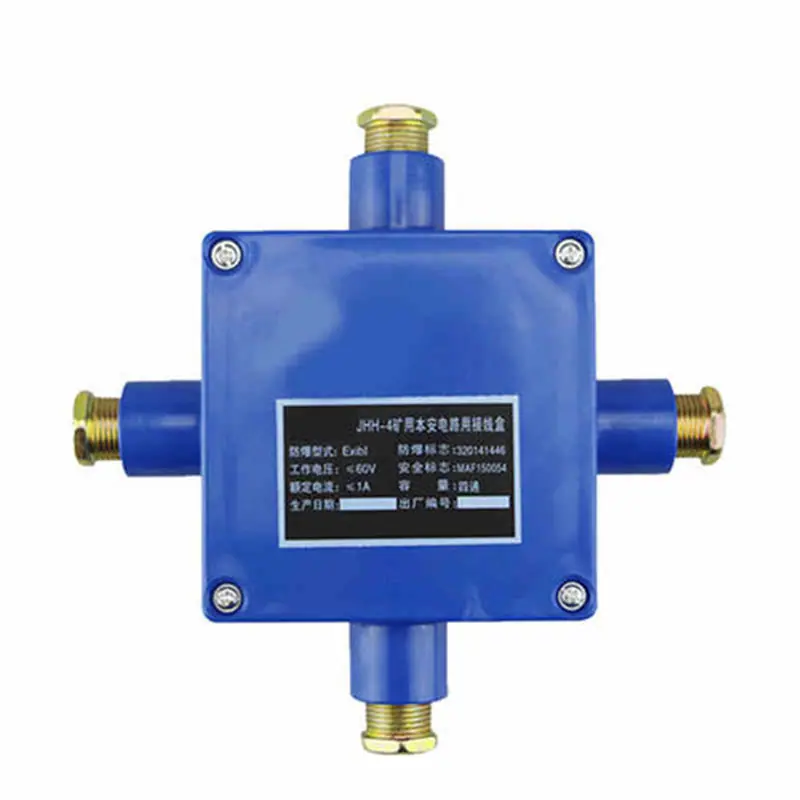

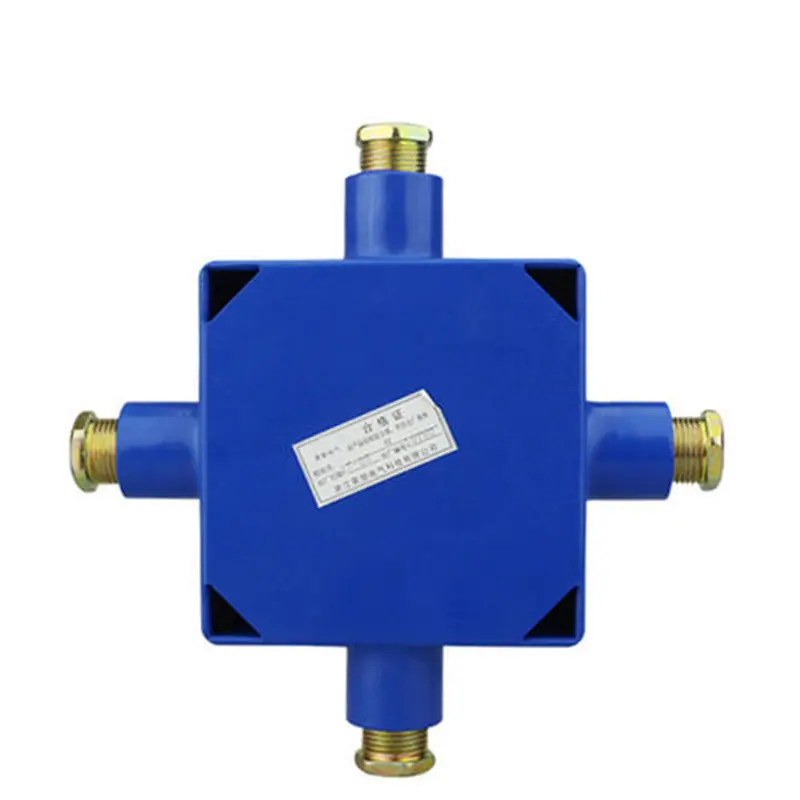

Suministros del Fabricante Caja de Conexiones de Circuito Intrínsecamente Segura Jhh-2/3/4, Caja de Conexiones de Fibra Óptica Antiexplosiva para Minería
Cantidad
Productos similares a un precio más bajo
Está estrictamente prohibido abrir la cubierta cuando el dispositivo esté encendido.
La Caja de Conexiones de Circuito Intrínsecamente Segura Serie JHH (en adelante, Caja de Conexiones) es adecuada para minas de carbón con ambientes de gas explosivo (metano). Se utiliza para la ramificación de conexiones de cables de iluminación, señal y alimentación en redes de suministro de energía de CA de 50 Hz, voltaje de hasta 60 V. La Caja de Conexiones está diseñada para operación continua.
La caja de conexiones está diseñada y fabricada de acuerdo con las normas pertinentes como GB3836.1-2010 "Equipos eléctricos para uso en atmósferas explosivas - Parte 1: Requisitos generales", GB3836.2-2010 "Equipos eléctricos para uso en atmósferas explosivas - Parte 3: Tipo de seguridad aumentada 'e'", y MT166-1987 "Requisitos técnicos generales para cajas de empalme de cable a prueba de explosión para minería".
La caja de conexiones se puede utilizar normalmente en las siguientes condiciones:
a. Presión atmosférica ambiental: 86 kPa～110 kPa;
b. La temperatura ambiente es generalmente: -20℃～+40℃;
c. humedad relativa ambiente no superior al 95% (a 25℃);
d. En un entorno sin vibraciones significativas de sacudida e impacto;
e. en minas de carbón que contienen gases explosivos;
f. Nivel de contaminación: 3er nivel;
g. Categoría de instalación: Categoría III.
Los parámetros técnicos principales de la caja de conexiones se muestran en la Tabla 1
Tabla 1
|
modelo |
Tensión nominal V |
Corriente nominal A |
Diámetro exterior grande del cable |
Diámetro exterior pequeño del cable |
Observación |
|
JHH-2~4T |
60 |
1 |
10 |
6 |
2~4 pares |
|
JHH-6(A) |
60 |
1 |
14 |
10 |
10 pares |
|
JHH-6(B) |
60 |
1 |
17 |
10 |
20 pares |
|
JHH-6(C) |
60 |
1 |
23 |
10 |
30 pares |
|
JHH-8(B) |
60 |
1 |
23 |
10 |
50 pares |
|
JHH-10 |
60 |
1 |
30 |
24 |
100 pares |
Tabla 2 Parámetros de Volumen
|
modelo |
Largo x Ancho x Alto mm |
Capacidad |
|
JHH-(2~4) |
92*92*42 |
＞2L |
Uso y mantenimiento
Al conectar el cable, corte la alimentación del preamplificador y preste atención a mantener la distancia de aislamiento eléctrico y la distancia de fuga especificadas.
Al usar, verifique que las especificaciones de cable permitidas del producto coincidan con la carga.
La conexión a tierra interna y externa de la caja de conexiones es buena y confiable.
Sella el dispositivo de introducción no utilizado con un anillo de sellado y un tapón de acero.
Al instalar, los pernos de fijación tienen arandelas elásticas para asegurar que el espacio entre las superficies a prueba de explosiones no sea mayor de 0.3 mm.
Durante el uso, está estrictamente prohibido abrir la cubierta mientras la alimentación esté encendida.
Análisis y Manejo de Fallas: Se perdió la energía repentinamente y se apagó durante la operación.
Juicio de falla: Posiblemente un tornillo flojo y falla de energía.
Solución de problemas: En caso de un corte de luz, abra la cubierta superior, verifique si los tornillos están flojos, luego mire el asiento cerámico y luego inspeccione.
Los documentos suministrados con el producto son:
a. Certificado de producto;
b. Manual de instrucciones del producto;
El producto no debe exponerse a la lluvia durante el transporte y almacenamiento. El producto debe almacenarse en un almacén que sea seco, bien ventilado, tenga una humedad relativa no superior al 95% (+20℃±5℃), una temperatura no superior a +40℃ y no inferior a -25℃.
