Máquina de Doblado en Frío Máquina Hidráulica de Doblado de Tubos de una Sola Cabeza DW50WNC Máquina Manual de Doblado de Tubos

1. Parámetros técnicos:

2. Características de rendimiento:

1.Pantalla de texto、SOCIEDAD ANÓNIMAEl control y la operación de la máquina son muy estables.
2.Se pueden seleccionar arbitrariamente múltiples funciones como manual, automático, semiciclo y ciclo completo.
3.Cinco ajustes de ángulo（0-185(Se puede elegir cualquier grado) Es posible la selección única o la selección múltiple consecutiva.
4.Pedalera móvil, con tres funciones: arranque automático, parada de emergencia y parada-continuación, alta seguridad.
5.Tiene un sistema de circulación de enfriamiento, lo que hace que la máquina funcione de manera más estable.
6.El reemplazo del molde es simple y conveniente, facilitando la producción flexible.
7.La cabeza de la máquina y el brazo de tubo doblado están diseñados ingeniosamente, proporcionando el máximo espacio de doblado.

Materiales aplicables:Tuberías de acero, tuberías de acero inoxidable, tuberías de cobre, tuberías de aluminio y otros perfiles tubulares.

Accesorios Especiales:Moldes especiales, tablas antiarrugas, dispositivos de empuje auxiliares, etc.

III. Introducción al Principio de Funcionamiento:

Esta máquina está compuesta por partes principales como el mecanismo de accionamiento principal, el mecanismo de varilla central, el mecanismo eyector, el mecanismo de sujeción, el sistema eléctrico y el sistema hidráulico. Durante la operación, el motor eléctrico impulsa la bomba de aceite para que gire, suministrando aceite a presión, la microcomputadora (SOCIEDAD ANÓNIMA）Emitir instrucciones para controlar la apertura y el cierre de cada electroválvula, haciendo que cada cilindro opere en una secuencia y patrón específicos, con el fin de lograr el propósito de doblar tuberías.

IV. Resumen:

DW38、50-WNCMáquina dobladora hidráulica de tubos de una cabeza con control por microcomputadora, accionamiento hidráulico, pantalla en caracteres chinos y operación de diálogo hombre-máquina, que realiza el doblado y formado de tubos y perfiles en estado frío. La pantalla de texto puede configurar múltiples ángulos, y el pedal móvil tiene tres funciones: inicio, parada de emergencia y continuación de parada de emergencia, lo que hace que la operación sea flexible, conveniente y confiable. Es un equipo económico y práctico para procesar tubos y perfiles.

V. Modelo de rodamiento y ubicación de instalación:

Seis, Visualización de Imagen:

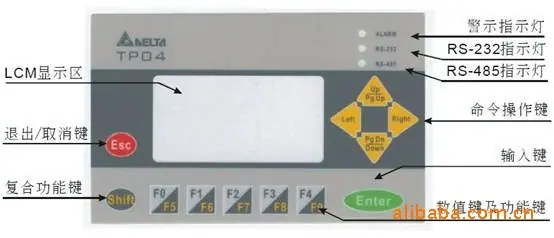

1. Pantalla de Función del Panel de Control

2.Instrucciones de visualización de texto:

Siete, Descripción de Cuatro Modos de Trabajo:

Modo de Trabajo Manual (El modo de trabajo inicial al encender es "Manual"):

(1).Puedes realizar las acciones correspondientes presionando las teclas de acción correspondientes;

(2).Al doblar la tubería manualmente, detenga el doblado al alcanzar el primer ángulo de doblado establecido (conveniente para la prueba de moldes);

(3).El cilindro de aceite con sensor detiene su funcionamiento cada vez que el sensor tiene una señal, independientemente de si la llave manual está presionada.

(4).Durante las operaciones de sujeción y doblado, el empuje auxiliar debe estar en su lugar.

Modo de trabajo semiautomático:

2.1Seleccionar modo de trabajo principal

    Paso 1: Después de insertar manualmente el núcleo, gire el interruptor selector de "Manual" a "Automático".；

    Paso 2: Instalar la pieza de trabajo;

    Paso 3: Presione el interruptor de pedal para sujetar automáticamente la pieza de trabajo y comenzar el doblado automático de tubería. Cuando el ángulo de doblado alcanza el ángulo establecido, la acción de doblado se detiene y el mandril y la abrazadera se retraen automáticamente;

    Paso 4: Retire la pieza de trabajo;

    Paso 5: Pise el interruptor de pedal, la flexión automática regresará al origen y luego el núcleo se insertará automáticamente. ¡Fin!

2.2Seleccionar modo de trabajo sin núcleo

    Paso 1: Retraiga manualmente el núcleo hasta el interruptor de inducción de retracción del núcleo (X11）Después de que la luz se encienda, gire el interruptor selector de "Manual" a "Automático"；

    Paso 2: Instalar la pieza de trabajo;

    Paso 3: Presione el interruptor del pedal para sujetar automáticamente la pieza de trabajo y comenzar el doblado automático de la tubería. La acción de doblado se detiene cuando el ángulo de doblado alcanza el ángulo establecido y se libera la sujeción.

    Paso 4: Retire la pieza de trabajo;

    Paso 5: Pise el interruptor de pedal, y después de que se retraiga automáticamente al origen, ¡el proceso está completo!

Modo de Trabajo Totalmente Automático:

 La operación completamente automática solo ocurre en el estado sin mandril, lo que significa que después de retirar la pieza de trabajo durante el proceso semiautomático, la flexión se puede retraer sin usar el pedal.

Ocho, lista de empaque

Anfitrión: Uno

Anillo de sellado: Un juego

Juego de llaves Allen: Un juego

Molde: Suministrado según contrato

Instrucciones de Operación: Una copia

La satisfacción del cliente es nuestra búsqueda incesante

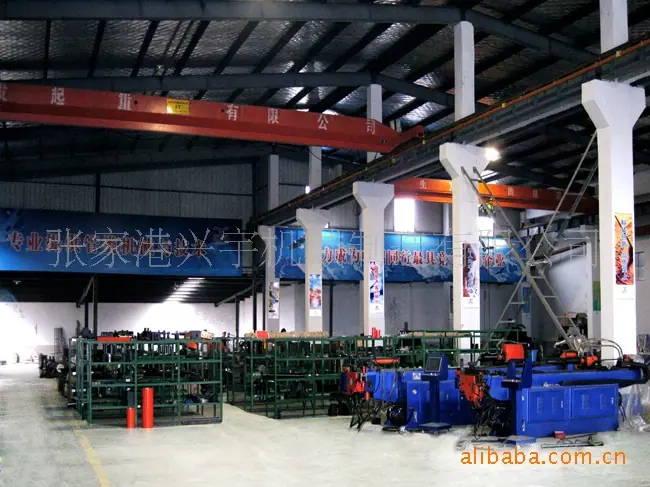

Xingyu Machinery se fundó en 1970 y actualmente cuenta con 250 empleados. Entró oficialmente en el mercado de máquinas dobladoras de tubos en 1990, centrándose en la producción deFabrica diversos tipos de maquinaria para el procesamiento de tubos y perfiles, incluyendo más de diez series principales y casi cien productos como sierras circulares para metal de varias series, dobladoras de tubos de doble cabezal serie SW, dobladoras de tubos de cabezal simple serie DW, encogedoras de tubos serie PS, rectificadoras de engranajes serie MG, plegadoras tipo pórtico serie YU, remachadoras serie KR, etc.La sede central de la empresa se encuentra en la ciudad de Zhangjiagang, provincia de Jiangsu, con treinta y cinco sucursales, garantizando un servicio postventa de alta calidad para los clientes en todo el país.
