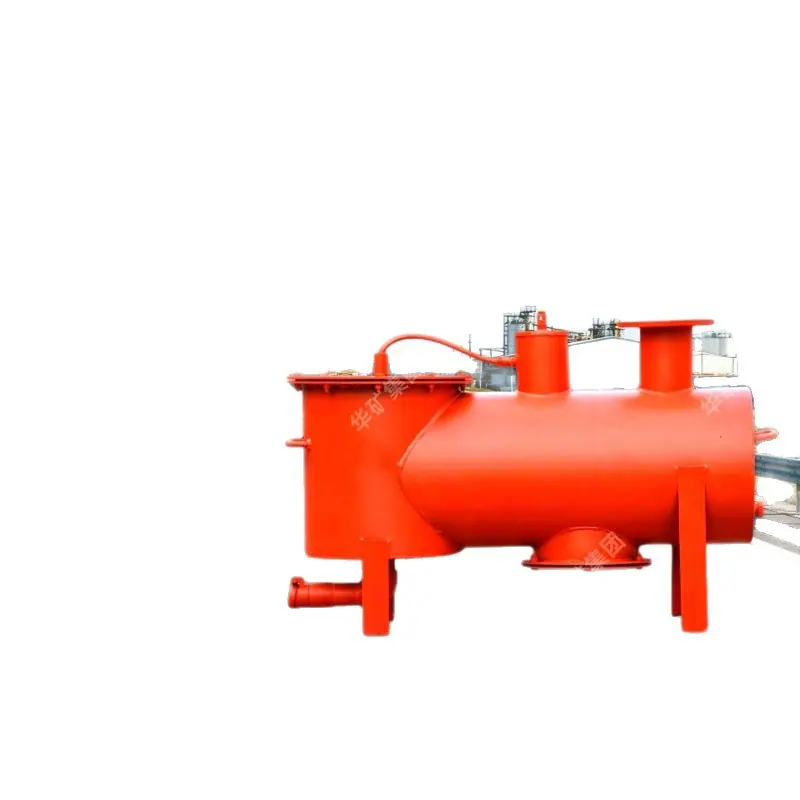

CWG-FY Drenador Horizontal de Presión Negativa Drenador Automático con Descarga de Escoria Drenador Horizontal de Presión Negativa

Introducción Básica del Producto
El dispositivo de descarga de agua horizontal es un dispositivo especial de soporte para el sistema de drenaje de gas de las minas de carbón. Adopta una estructura cilíndrica horizontal y se instala en la tubería horizontal. Funciona en conjunto con el sistema de equilibrio de presión a través de un mecanismo interno de enlace flotante. Sin interrumpir el drenaje de gas, descarga automáticamente el agua acumulada y el polvo fino de carbón en la tubería, evitando que la acumulación de agua y el bloqueo en la tubería afecten la eficiencia del drenaje de gas. Es un equipo de soporte de seguridad convencional para garantizar el flujo suave de las tuberías de drenaje subterráneas.
La estructura general del equipo se adapta a la dirección de instalación de las tuberías horizontales subterráneas, eliminando la necesidad de complejas conexiones de alimentación externas. Se basa en la diferencia de presión y los cambios de nivel de líquido dentro de la propia tubería para lograr operaciones automáticas de descarga de agua. Se utiliza ampliamente en puntos de acumulación de agua bajos de tuberías principales, ramales y sub-tuberías en sistemas de drenaje de gas de minas de carbón, y es adecuado para las necesidades diarias de drenaje y eliminación de lodos de la mayoría de las minas.
Categorías Principales de Productos
‌Dividido por el entorno de presión de la tubería de emparejamiento‌
Dispositivo de Descarga de Agua por Presión Negativa Horizontal: Adecuado para tuberías de drenaje de gas en condiciones de presión negativa, se basa en el control de enlace del conjunto flotador para alternar entre la tubería de equilibrio de presión negativa y la tubería de ventilación atmosférica, y logra la descarga automática del agua acumulada al destruir la presión negativa dentro del cilindro. Es un modelo común para tuberías de drenaje subterráneas de baja presión negativa.
Dispositivo de Descarga de Agua Horizontal de Doble Presión: La estructura interna del conjunto de válvula de equilibrio de presión se ha optimizado para adaptarse simultáneamente a las condiciones de trabajo de presión positiva y negativa de las tuberías de extracción. Es adecuado para escenarios mineros donde la presión de la tubería fluctúa, eliminando la necesidad de reemplazar el equipo por separado según las condiciones de trabajo.
Dispositivo Horizontal Automático de Descarga de Escoria y Agua: Además de la función convencional de descarga de agua, se añade un puerto de descarga de escoria de gran diámetro. Este puerto puede descargar simultáneamente la ganga de carbón granular mezclada en la tubería, reducir la acumulación de sedimentos en el interior de la tubería y es adecuado para su uso en minas de gas con alto contenido de ganga de carbón.
‌Dividido por función y método de operación‌
Tipo Automático Puramente Mecánico: Todo el equipo no tiene componentes electrónicos y se basa en una estructura puramente mecánica de flotadores y grupos de válvulas enlazados para lograr las funciones de descarga de agua y eliminación de lodos. Tiene buena estabilidad operativa en el ambiente subterráneo húmedo y polvoriento y requiere bajo mantenimiento diario.
Tipo con Interfaz de Monitoreo: Basado en la estructura mecánica, se agregan interfaces de sensor externo, que pueden conectarse al sistema de monitoreo de drenaje de gas en el fondo del pozo para cargar de forma remota datos como el estado operativo del equipo y el nivel de acumulación de agua. Este tipo es adecuado para escenarios de control y gestión centralizados en minas inteligentes.
Tipo de Especificación Personalizable: Admite el ajuste de la interfaz del equipo y las dimensiones externas según el diámetro de la tubería y el tamaño del espacio de instalación en el sitio de la mina, adaptándose a las necesidades de modificación de tuberías no estándar de algunas minas antiguas.
Ventajas principales del producto
Fácil Instalación y Mantenimiento: La estructura horizontal se adapta a la disposición de las tuberías horizontales. El centro de gravedad general del equipo es bajo, proporcionando amplio espacio operativo para la apertura diaria de la cubierta para la limpieza de escorias y el reemplazo de sellos, eliminando la necesidad de instalaciones de soporte adicionales para trabajos en altura.
Buena adaptabilidad a las condiciones de trabajo: La estructura puramente mecánica no requiere energía externa y puede operar de forma segura en el ambiente de gas del pozo. Es adecuada para condiciones de trabajo de extracción a presión negativa convencionales en el rango de -0.01 MPa a 0.09 MPa. Algunos modelos de doble propósito también pueden cubrir condiciones de trabajo a presión positiva.
Descarga simultánea de escoria y drenaje de agua: Se instala una válvula especial de descarga de escoria y drenaje de agua en la parte inferior del equipo, permitiendo que el agua y la escoria de carbón se descarguen simultáneamente. Esto reduce la probabilidad de que grandes depósitos bloqueen el puerto de drenaje y disminuye la intensidad de trabajo del drenaje manual periódico de agua.
Rendimiento de Sellado Estable: Cada interfaz y conexión de válvula está equipada con juntas de sellado resistentes al aceite y a la corrosión. Bajo condiciones normales de operación, esto puede reducir la fuga de presión negativa, evitando así un impacto en la eficiencia operativa general de la tubería de drenaje de gas.
Larga vida útil: El flotador principal y los componentes de la válvula de varillaje están hechos en su mayoría de acero inoxidable, lo que puede reducir la probabilidad de corrosión y atascos en el ambiente húmedo del fondo del pozo. La carga de trabajo para el mantenimiento diario es relativamente pequeña.
