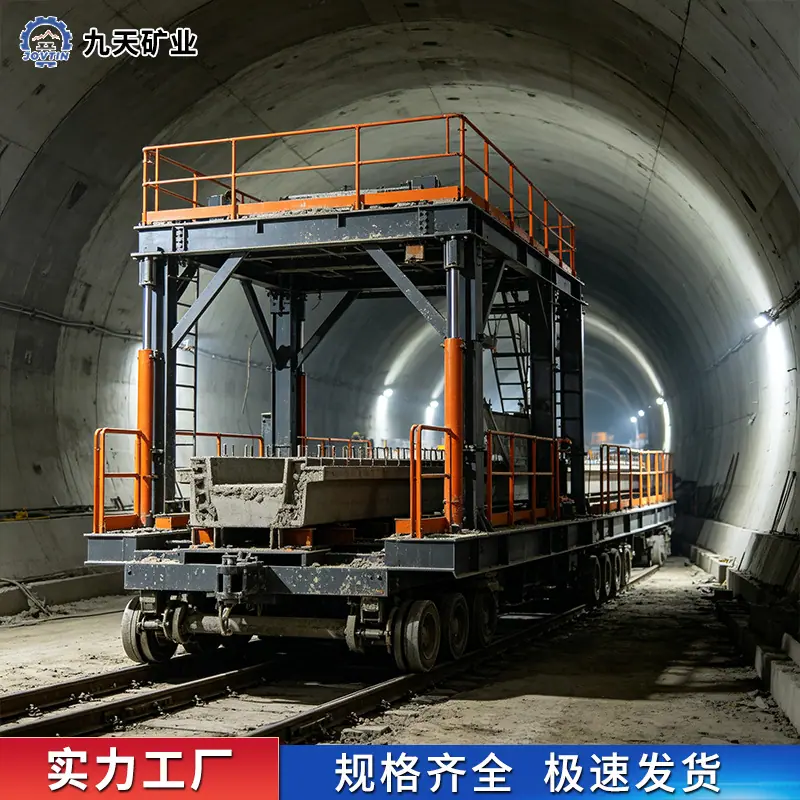

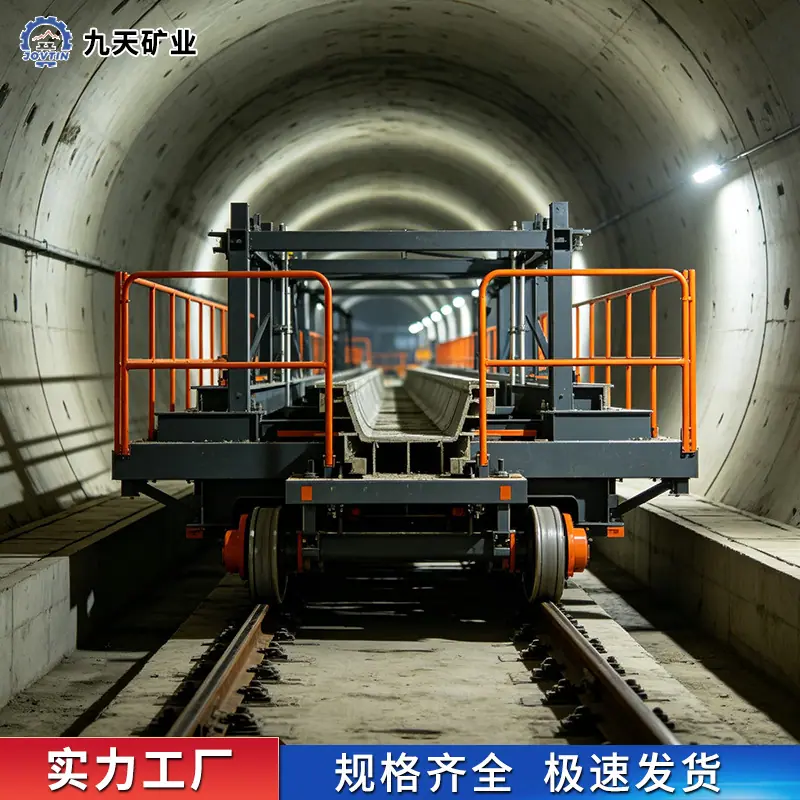

Carro para zanjas de túnel y zanjas de cables, equipo de construcción de túneles para carreteras y ferrocarriles de alta velocidad, carro hidráulico móvil para zanjas

El carro portacanaleta de túnel para cables es un equipo de construcción especializado utilizado en la ingeniería de túneles específicamente para el vertido estandarizado de hormigón de canaletas y conductos para cables. Puede reemplazar el proceso tradicional de encofrado manual, mejorando significativamente la calidad y la eficiencia de la construcción de estructuras auxiliares.

• ‌Definición Básica‌: Un equipo de construcción específico para túneles que integra un sistema de encofrado, un mecanismo de avance, un dispositivo de soporte y un sistema de control hidráulico, utilizado para el vaciado monolítico único de una estructura de zanja y canaleta para cables.
• ‌Función Principal‌: Completar la obra de construcción de la unión de múltiples zanjas, como zanjas para cables de señal de comunicación, zanjas para cables de alimentación y zanjas de drenaje laterales, asegurando la calidad del moldeo de las estructuras auxiliares relacionadas con el drenaje del túnel y la colocación de cables.
• ‌Escenarios Aplicables‌: Ampliamente adaptable a diversos proyectos de ingeniería de túneles como viales, ferroviarios, municipales, de conservación de agua y mineros, cubriendo tramos rectos, tramos curvos y condiciones de construcción con pendientes longitudinales.

1. ‌Dividido por Estructura de Trabajo‌

• Tipo de operación unilateral: Ocupa solo un lado del espacio del túnel durante la construcción, no interfiere con el paso de vehículos para procesos principales como la remoción de escombros y el suministro de materiales dentro del túnel, adecuado para proyectos donde múltiples procesos avanzan sincrónicamente.
• Tipo de Operación Bilateral: Puede completar simultáneamente el vertido de la zanja y el canal para cables en ambos lados del túnel, con mayor eficiencia de construcción, adecuado para secciones de túnel que son anchas y pueden cerrarse temporalmente al tráfico en una sola dirección.

1. ‌Dividido por método de caminata‌

• Tipo Eléctrico que Camina sobre Rieles: Se mueve suavemente a lo largo de una vía preestablecida con alta precisión de posicionamiento, adecuado para operaciones de construcción continuas en túneles largos.
• Tipo Autopropulsado con Neumático Sólido: No requiere tendido de vías, admite giro en el lugar y movimiento lateral, flexible para la transferencia de sitio, adecuado para proyectos de túneles cortos con condiciones de trabajo complejas.

1. ‌Dividir por atributos personalizados‌

• Modelo Estándar General: Adecuado para túneles de sección transversal estándar regulares, se puede poner en uso directamente sin ajuste adicional, y el costo de adquisición es relativamente controlable.
• Personalización no estándar: La estructura se puede ajustar según las dimensiones especiales de sección transversal del proyecto y los requisitos de proceso especiales, adaptándose a escenarios de construcción especiales como secciones transversales irregulares y grandes pendientes longitudinales.

• Calidad de Moldeo Estable: Adopta un diseño de molde de acero fijo, con una precisión de posicionamiento repetida controlable dentro de ±3 mm. Después del vertido, las líneas de las ranuras son rectas, la superficie es lisa, reduciendo problemas comunes de calidad como la porosidad, las picaduras y las fugas de lechada.
• ‌ Eficiencia de Construcción Significativa: El tiempo de construcción de ciclo único se reduce en más del 50% en comparación con los procesos manuales tradicionales. En condiciones normales de operación, la capacidad diaria de vertido puede alcanzar aproximadamente 60 metros, acortando significativamente el período de construcción para trabajos auxiliares.
• Reducción de la mano de obra: Las operaciones mecanizadas reducen el número de personal de construcción en el sitio, permitiendo que una sola persona complete las operaciones de movimiento y posicionamiento de carritos, reduciendo así los costos de mano de obra y la intensidad del trabajo en el sitio.
• Fuerte adaptabilidad: La mayoría de los productos adoptan un diseño modular, lo que permite el ajuste flexible de los parámetros de altura y anchura de la plantilla, adaptándose a las necesidades de construcción de diferentes especificaciones de bandejas de cableado para zanjas.
• Costos controlables durante todo el ciclo de vida: El equipo se puede rotar y usar en múltiples proyectos, y después de la amortización a largo plazo, el costo integral es menor que el de los procesos tradicionales de plantillas dispersas, al mismo tiempo que se reducen los gastos adicionales generados por retrabajos y reparaciones.

• ‌Diseño de Desmoldeo Automático Hidráulico‌: El proceso de desmoldeo es suave, reduciendo el daño a las esquinas del producto terminado causado por golpes manuales, protegiendo la integridad de la estructura de moldeo y mejorando la eficiencia de la operación de desmoldeo.
• ‌Función de Operación con Control Remoto‌: Equipado con un sistema de control remoto tipo mango, los operadores pueden completar las operaciones de movimiento y posicionamiento del carro en un área segura, mejorando la conveniencia operativa y la seguridad del sitio.
• Diseño del espacio de paso en el marco del portal: Algunos modelos reservan suficiente altura libre de paso dentro del túnel, asegurando el paso normal de vehículos de ingeniería dentro del túnel durante la construcción y garantizando el progreso fluido de la operación cruzada de múltiples procesos.
• ‌Mejorar la configuración de protección de seguridad‌: El sistema hidráulico tiene protección contra sobrecarga y el sistema eléctrico integra funciones como prevención de fugas y frenado de emergencia. El equipo puede apagarse automáticamente en caso de anomalía, reduciendo los riesgos de seguridad en el lugar.
• Soporte de Servicio Personalizado: Los fabricantes de renombre pueden adaptar los parámetros del equipo según los planos de sección transversal del túnel del proyecto, proporcionando puesta en marcha en sitio, capacitación de operación y servicios de soporte para la guía del proceso de construcción.
