Sistema de aspersión para control de polvo, equipo completo de purificación de aire, para uso en minas de carbón subterráneas

Introducción al Sistema de Riego para Control de Polvo

El dispositivo rociador para el control de polvo se utiliza principalmente para rociar agua automáticamente para reducir el polvo y purificar el aire ambiente mediante la detección de la concentración de polvo en lugares como caminos de acceso a minas de carbón, frentes de trabajo, carriles de excavación, carriles de retorno de aire y puntos de transferencia de banda.

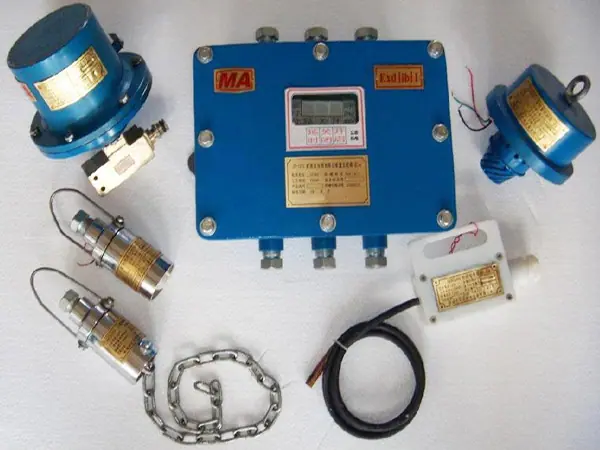

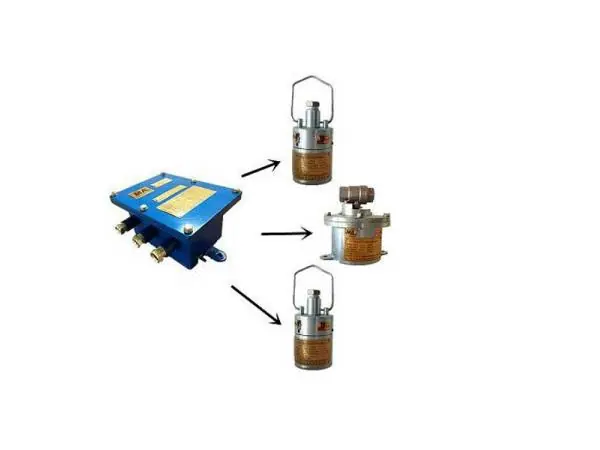

El dispositivo rociador para el control de polvo consta de una caja de control principal, una válvula de bola eléctrica, un sensor de concentración de polvo y un sensor de control de termoluminiscencia. La caja de control principal emite sensores eléctricos de concentración de polvo intrínsecamente seguros, sensores de control de termoluminiscencia y válvulas de bola eléctricas.

Proceso de trabajo del dispositivo de riego para el control de polvo:

En el estado de trabajo, el sensor de polvo puede establecer arbitrariamente el valor de concentración de polvo según los requisitos del lugar de uso. Cuando el valor de concentración de polvo medido en el sitio alcanza el valor establecido, el sensor de concentración de polvo emitirá una señal y la cargará a la caja de control principal. La caja de control principal controla la válvula de bola eléctrica para que se abra para la supresión de polvo por aspersión mediante un programa preestablecido. Cuando la concentración de polvo es inferior al valor establecido por el sensor, la válvula de bola eléctrica se cierra automáticamente para detener la aspersión. Durante la concentración excesiva de polvo y la supresión de polvo por aspersión, cuando pasan peatones o vehículos, los sensores piroeléctricos de control de luz instalados en las galerías a barlovento y sotavento del área de aspersión detectan señales piroeléctricas humanas y señales de movimiento, la aspersión se detendrá automáticamente o se reanudará después de que pase el vehículo.

Parámetros técnicos del dispositivo rociador para control de polvo

1. Voltaje de entrada: 127V AC Rango de fluctuación de voltaje: Valor nominal 80%～120%.
2. Control de Rendimiento
a) Cuando la concentración de polvo exceda el valor establecido, el puerto de salida no intrínsecamente seguro de la caja de control debería emitir AC 127V±25V, y la válvula solenoide debería abrirse. Cuando la concentración de polvo sea inferior al valor establecido, la válvula solenoide debería cerrarse después de un retardo. .
b) Cuando la concentración de polvo excede el valor establecido, el puerto de salida de la caja de control está abierto. Cuando el sensor de control de luz recibe la señal del cuerpo humano, la caja de control debería poder cerrar la válvula solenoide. Después de un retardo, el puerto de salida no intrínsecamente seguro de la caja de control debería volver a emitir CA 127V±25V, y la válvula solenoide se abre.
3. Señal de control de luz se detiene
4. Tiempo de retardo de rociado (1～999) s (Ajuste de fábrica: 30s)
5. Concentración de polvo excede el límite tiempo de retardo de la señal de riego (1～999) s (ajuste de fábrica: 120s)
6. Error de retardo establecido ±3s
7. Adaptación del dispositivo
8. Rango de presión de agua (0.2～10.0)MPa
9. Dimensiones externas de la caja de control 320×200×140mm peso ≤21kg
10. Sensor de concentración de polvo dimensiones externas 240 ×220 ×120mm Peso ≤5kg Válvula solenoide dimensiones externas 70×40 ×160mm Peso ≤1.2kg Sensor de control de luz dimensiones externas 130 ×90 ×30mm Peso ≤0.5kg
Peso total del dispositivo ≤27.7kg
