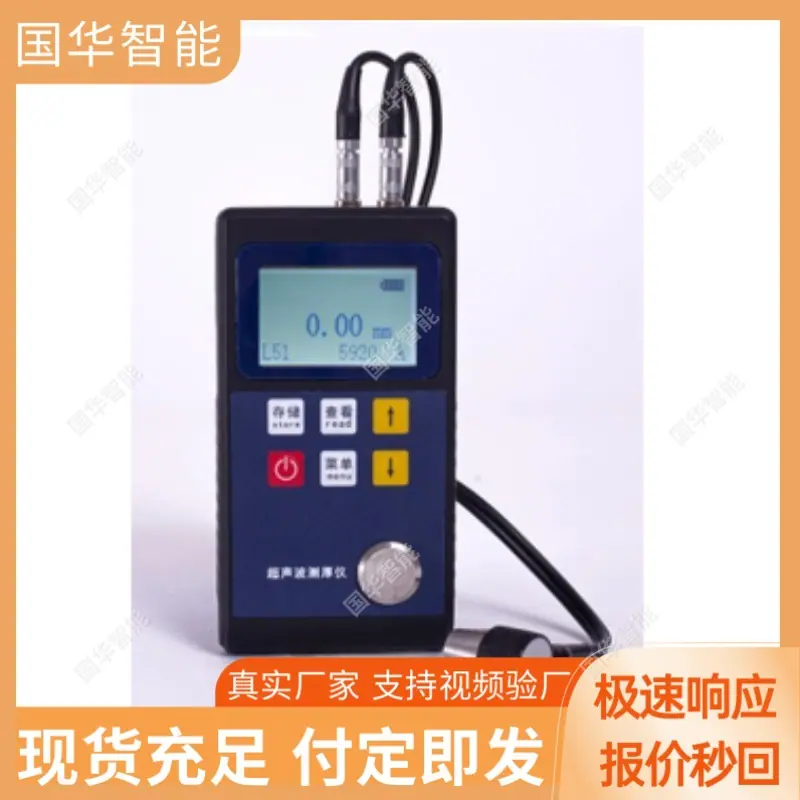

Medidor de Espesor de Pared Ultrasónico ZD740 Medidor de Espesor Ultrasónico Duración de Batería Estable Medidor de Espesor Ultrasónico para Metal

Descripción del Producto
Los medidores de espesor ultrasónicos son equipos portátiles de ensayo no destructivo desarrollados basándose en el principio de reflexión de pulsos ultrasónicos. Consisten principalmente en una unidad host, sondas de alta sensibilidad y acoplante. El equipo emite pulsos ultrasónicos de una frecuencia específica hacia la superficie de la pieza de trabajo a medir. Después de penetrar el material de la pieza de trabajo, las ondas ultrasónicas llegan a la superficie inferior y generan ecos reflejados. El instrumento calcula automáticamente el valor del espesor de la pieza de trabajo que se está midiendo calculando con precisión el tiempo que tardan las ondas ultrasónicas en viajar de ida y vuelta dentro de la pieza de trabajo, combinado con parámetros preestablecidos de velocidad del sonido del material. Todo el proceso no requiere dañar la estructura que se inspecciona y se puede completar con contacto en un solo lado. Se utilizan ampliamente en diversos escenarios de ensayo no destructivo industrial, como la inspección del espesor de la pared de tuberías petroquímicas, la medición del espesor de componentes que soportan presión en calderas de energía, las inspecciones de corrosión de placas de acero de cascos de barcos y la verificación del espesor de piezas de trabajo mecanizadas.
ventajas principales
El proceso de inspección es no destructivo. Todo el flujo de trabajo no requiere ningún tratamiento destructivo como taladrado o corte de la pieza de trabajo que se está probando. No causará daños a estructuras industriales en servicio como tuberías operativas, calderas y cascos de barcos. Se puede usar directamente para operaciones de inspección regulares de equipos en servicio a largo plazo.
Conveniente para la operación unilateral, la medición se puede completar colocando las sondas en una sola superficie de la pieza de trabajo que se está probando, sin necesidad de contactar ambas superficies, la frontal y la trasera, simultáneamente. Esto es adecuado para escenarios de inspección de espesores de estructuras como tuberías cerradas y recipientes a presión donde el contacto directo con la superficie trasera no es posible.
Buena adaptabilidad a las condiciones de trabajo, la carcasa de la unidad principal adopta un diseño de protección de nivel IP54, la sonda utiliza una carcasa de acero inoxidable resistente al desgaste, que puede resistir el polvo, los golpes leves y las salpicaduras de corta duración en entornos industriales, y puede completar de forma estable la adquisición de señales en entornos exteriores convencionales de -10℃ a 40℃.
La duración de la batería es estable. El dispositivo funciona con dos pilas alcalinas AA y puede funcionar continuamente durante 72 horas con una carga completa. Combinado con la función de apagado automático después de 90 segundos de inactividad, puede satisfacer las necesidades de energía para inspecciones de campo continuas de varios días sin necesidad de recargas frecuentes.
Gestión de datos conveniente, el espacio de almacenamiento incorporado del host puede almacenar cientos de conjuntos de datos de detección, con software de análisis de datos compatible para PC, los resultados de detección se pueden exportar como informes de inspección estandarizados, adaptándose a las necesidades de archivo de datos y generación de informes de cumplimiento de las inspecciones regulares de equipos especiales.
Categorías comunes
Según la precisión de la medición, se pueden dividir en medidores de espesor ultrasónicos de tipo convencional y medidores de espesor ultrasónicos de tipo de alta precisión. La resolución del medidor de espesor ultrasónico de tipo convencional es de 0.1 mm y el error de lectura se controla dentro del rango de 0.1 mm. Tiene una estructura simple y un costo moderado, y es adecuado para escenarios de inspección de espesor de rutina de la mayoría de las placas de acero, tuberías de acero y placas de aluminio comunes. Actualmente es un modelo de uso general ampliamente utilizado en el campo de la inspección industrial. La resolución del medidor de espesor ultrasónico de tipo de alta precisión puede alcanzar los 0.001 mm y el error de lectura se controla dentro del rango de ±0.01 mm. Es adecuado para escenarios de medición de espesor de alta precisión de piezas mecánicas de precisión y piezas de trabajo de pared delgada.
Según la división basada en condiciones especiales de trabajo, se puede dividir en medidores de espesor ultrasónicos para alta temperatura, medidores de espesor ultrasónicos específicos para hierro fundido y medidores de espesor ultrasónicos con función de penetración de recubrimiento. Los medidores de espesor ultrasónicos para alta temperatura están equipados con sondas especiales resistentes a altas temperaturas y pueden realizar mediciones de espesor en la superficie de las piezas de trabajo a temperaturas de hasta varios cientos de grados Celsius. Son adecuados para escenarios de inspección en línea continua de tuberías de vapor a alta temperatura en operación y superficies de calentamiento de calderas. Los medidores de espesor ultrasónicos específicos para hierro fundido optimizan las sondas de baja frecuencia y los algoritmos de procesamiento de señales y son adecuados para escenarios de inspección de espesor de piezas de trabajo de hierro fundido con grano grueso, resolviendo el problema de la severa atenuación de la señal de los medidores de espesor ordinarios en materiales de hierro fundido. Los medidores de espesor ultrasónicos con función de penetración de recubrimiento pueden medir directamente el espesor real del sustrato metálico sin lijar el recubrimiento anticorrosivo en la superficie de la pieza de trabajo, eliminando el proceso de lijado del recubrimiento en el sitio y mejorando la conveniencia de las operaciones de inspección.
Según sus modos de interacción, se pueden dividir en medidores de espesor ultrasónicos tipo botón básico y medidores de espesor ultrasónicos tipo pantalla a color táctil. Los medidores de espesor ultrasónicos tipo botón básico utilizan botones de silicona sólida, tienen una fuerte resistencia al polvo y a las interferencias por vibración en el sitio industrial, tienen una lógica de operación simple e intuitiva y son adecuados para escenarios de inspección exterior de alta frecuencia. Los medidores de espesor ultrasónicos tipo pantalla a color táctil están equipados con una pantalla LCD retroiluminada de matriz de puntos en chino de gran tamaño, que puede mostrar formas de onda y valores de espesor en tiempo real, admite zoom por gestos para ver datos históricos y es adecuado para escenarios de inspección profesional que requieren la observación simultánea de formas de onda ultrasónicas.
Según la expansión funcional, se pueden dividir en medidores de espesor ultrasónicos básicos, medidores de espesor ultrasónicos con almacenamiento de datos y medidores de espesor ultrasónicos inteligentes en red. Los medidores de espesor ultrasónicos básicos solo admiten la visualización del espesor en tiempo real, tienen una estructura simple y un costo moderado, y son adecuados para escenarios de inspección de espesor aleatoria de piezas de trabajo diarias dispersas; Los medidores de espesor ultrasónicos con almacenamiento de datos tienen un espacio de almacenamiento incorporado de gran capacidad, pueden almacenar miles de conjuntos de datos de inspección en lotes, admiten la exportación de datos a través de la interfaz USB y son adecuados para escenarios de archivo de datos por lotes para la inspección regular de equipos especiales; Los medidores de espesor ultrasónicos inteligentes en red están equipados con módulos de transmisión de datos inalámbricos, que pueden sincronizar los datos de inspección a la plataforma de gestión de inspecciones basada en la nube en tiempo real, y son adecuados para escenarios de colaboración de datos multiterminal y gestión de trazabilidad para equipos de inspección inteligentes.
Argumento principal de venta
El cumplimiento es perfecto, y el principio de medición y los parámetros de rendimiento del equipo cumplen plenamente con los requisitos de las regulaciones nacionales de verificación metrológica pertinentes para los medidores de espesor ultrasónicos en China. Los datos de espesor obtenidos se pueden utilizar directamente como documentación técnica válida para la inspección regular de equipos especiales y la evaluación de seguridad de equipos industriales, cumpliendo con los estándares de aceptación de cumplimiento para los resultados de las pruebas.
Fuertemente dirigido a las condiciones de operación, optimiza el rendimiento de adquisición de señal bajo varias condiciones especiales para abordar la necesidad central de inspección continua de equipos en servicio en entornos industriales. En comparación con las herramientas de medición de espesor por contacto tipo pinza tradicionales, puede completar fácilmente las tareas de inspección de espesor en escenarios especiales como tuberías cerradas y piezas de trabajo a alta temperatura.
El espacio personalizado suficiente permite la selección flexible de tipos de sonda adecuados, niveles de precisión de medición y configuraciones funcionales según los materiales de detección principales del usuario, las condiciones de la pieza de trabajo y los requisitos de precisión, adaptándose a las necesidades de uso personalizadas de diferentes escenarios de inspección industrial.
Garantía de suministro estable, puede asegurar el progreso de la adquisición de equipos y la entrada para instituciones de prueba y empresas industriales.
Las aplicaciones reales son extensas y los productos relacionados se han implementado con éxito en un gran número de proyectos de inspección de oleoductos petroquímicos nacionales, inspección de calderas de potencia y medición de espesor de cascos de barcos. La estabilidad de adquisición de la señal y la fiabilidad de los resultados de medición en operación a largo plazo se han verificado prácticamente en una amplia gama de condiciones de trabajo en sitios industriales.
