S.SH,SN.SA,SSComo una forma importante de bomba centrífuga, la bomba de doble succión tieneElevaralto cabezal, gran caudal, etc., y se usa ampliamente en ingeniería. El impulsor de este tipo de bomba en realidad está compuesto por dos impulsores espalda con espalda, y el flujo de agua que sale del impulsor converge en unCaracolMedio. La bomba de doble succión tiene las siguientes características: Es equivalente a dos impulsores de succión simple del mismo diámetro trabajando simultáneamente, y el caudal se puede duplicar con el mismo diámetro exterior del impulsor; la carcasa de la bomba está dividida horizontalmente, lo que facilita la inspección y el mantenimiento. Al mismo tiempo, la entrada y la salida de la bomba de doble succión están en la misma dirección y son perpendiculares al eje de la bomba, lo que es beneficioso para la disposición e instalación de la bomba y las tuberías de entrada y salida; la estructura del impulsor de la bomba de doble succión es simétrica, y no hayFuerza axial, la operación es relativamente estable. En las regiones a lo largo del Río Amarillo en nuestro país, las estaciones de bombeo de riego tienen grandes caudales y altos saltos, y la mayoría de ellas adoptanBomba centrífuga de doble succión。La Estación de Bombeo Hanzhuang en la ruta media del Proyecto de Trasvase de Agua de Sur a Norte también utiliza bombas de doble succión para el suministro de agua.
estructura del producto

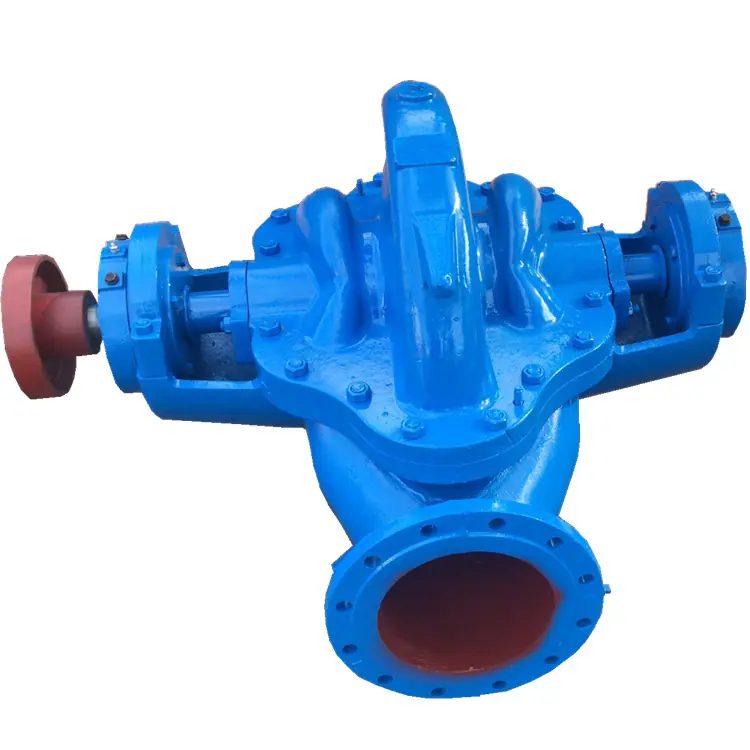

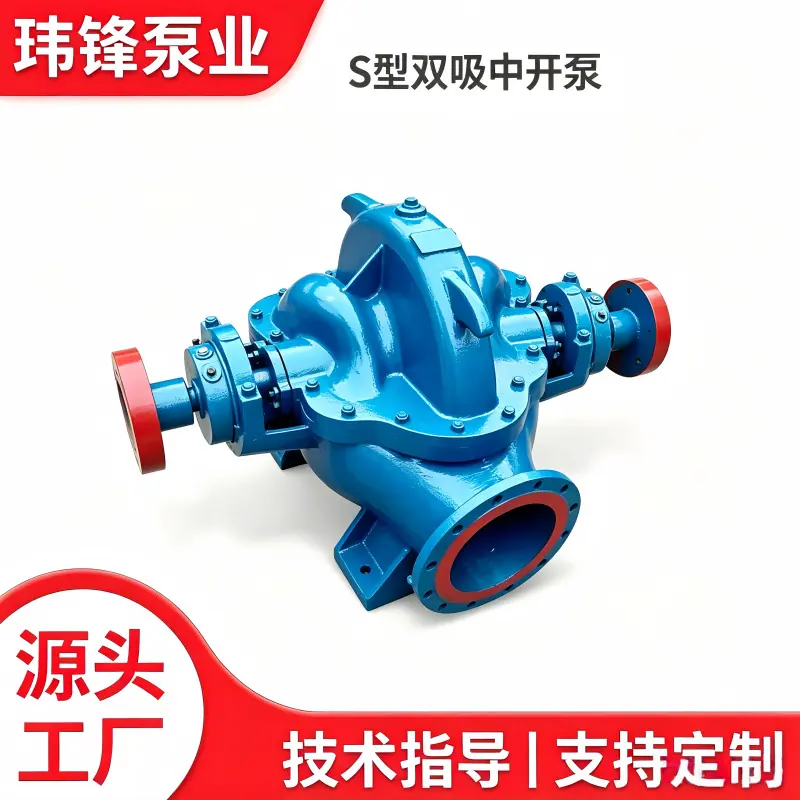

Succión Doble Tipo SHBomba centrífuga de agua limpiaEl puerto de succión y el puerto de descarga están ambos enbomba de aguaDebajo de la línea central del eje, en una dirección horizontal perpendicular al eje, la carcasa de la bomba está dividida. Durante el mantenimiento, no es necesario retirar la tubería de succión, descarga, ni el motor (u otro motor principal). Mirando desde el acoplamiento hacia la bomba, todas las bombas giran en sentido contrario a las agujas del reloj.Bomba OliGire en sentido contrario a las agujas del reloj. Si se requiere por un pedido especial del cliente, también se puede cambiar a rotación en el sentido de las agujas del reloj. Los principales repuestos de este tipo de bomba son: cuerpo de la bomba, tapa de la bomba, impulsor, eje, anillo de sellado de doble succión,Cojinete, rodamientos, etc. Excepto que el material del eje es de alta calidadAcero carbonoPor fuera, el resto está hecho principalmente de hierro fundido. La carcasa de la bomba y la tapa de la bomba forman la cámara de trabajo del impulsor, en la entrada y salida de agua.bridaLa instalación está incluidaManómetro de vacíoy el orificio roscado del manómetro, la parte inferior de la brida de entrada y salida de agua tiene un orificio roscado para drenar el agua. El impulsor ha sido sometido a equilibrado estático, está fijado con un manguito de eje y tuercas de manguito de eje en ambos lados, su posición axial se puede ajustar mediante las tuercas del manguito de eje, la fuerza axial del impulsor se equilibra mediante la disposición simétrica de sus álabes, puede haber algún residualFuerza axialLuego, el rodamiento en el extremo coaxial lo soporta. El eje de la bomba consta de dos filas simplesRodamiento de bolas centrípetoEl soporte del rodamiento está montado en el eje en ambos extremos del cuerpo de la bomba, lubricado con grasa. Se utiliza el anillo de sellado de doble succión para reducir la fuga de agua de la cámara de descarga de la bomba hacia la cámara de succión. La bomba es impulsada directamente por un motor eléctrico a través de un acoplamiento.Sello del ejeparaempaque suavePara enfriar la cámara del sello lubricante y evitar la fuga de aire hacia la bomba, se proporciona un anillo de sello de agua entre el empaque. Cuando la bomba está funcionando, una pequeña cantidad de agua a alta presión fluye hacia la cámara del empaque a través de la tubería del sello de agua, sirviendo como sello de agua.
..........................................................................................................................................................................................................................................................................................................................................................
