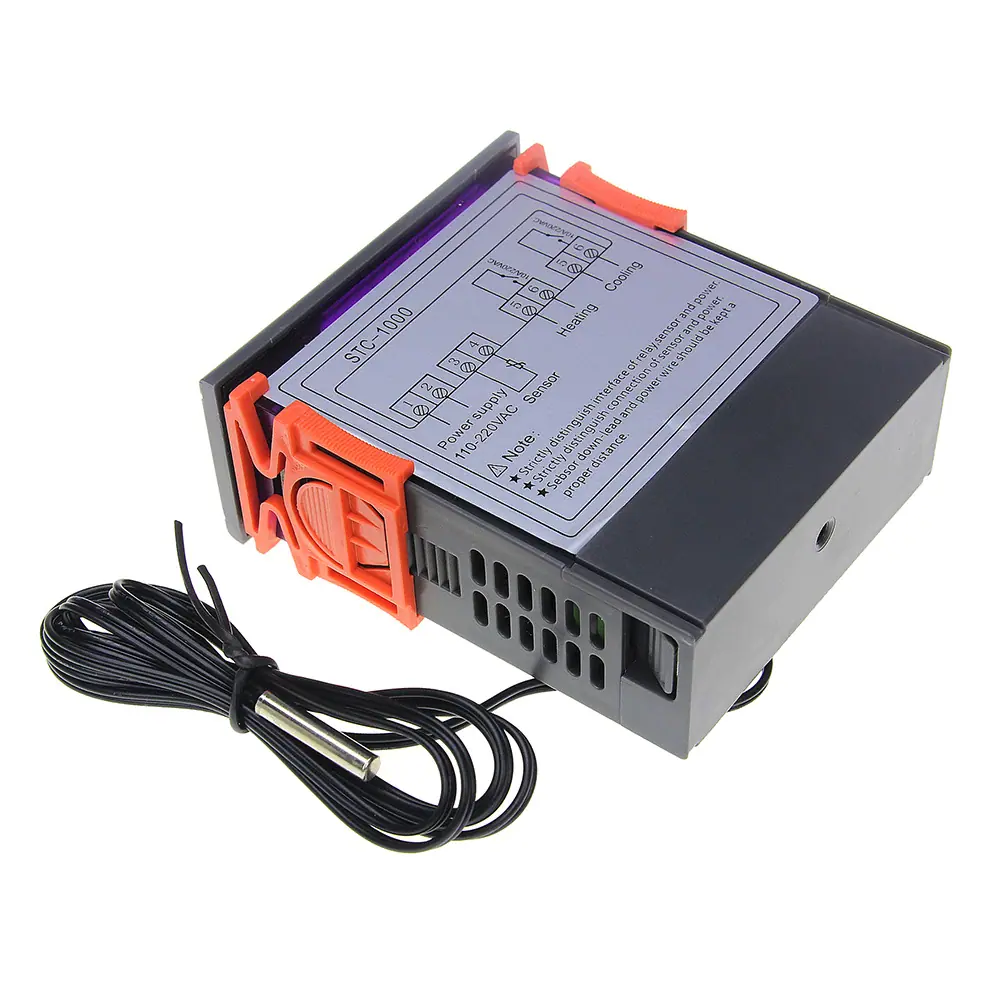

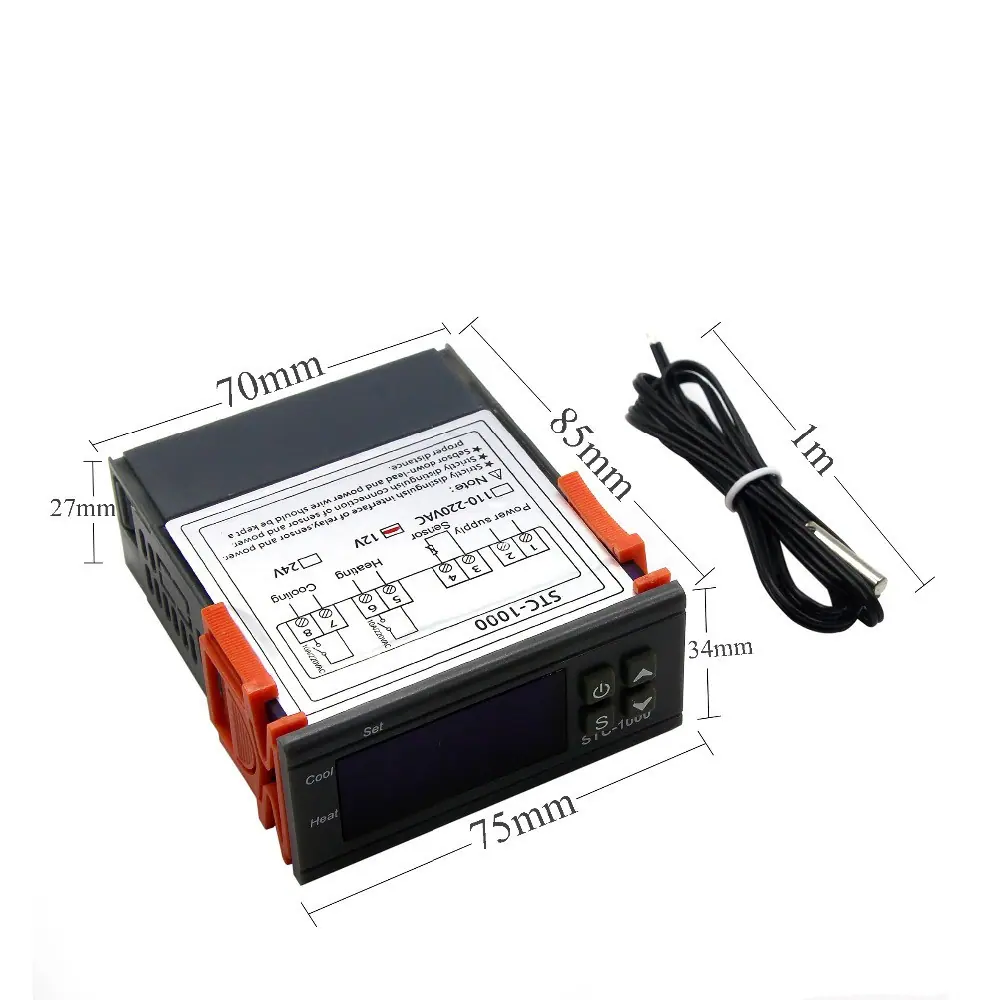

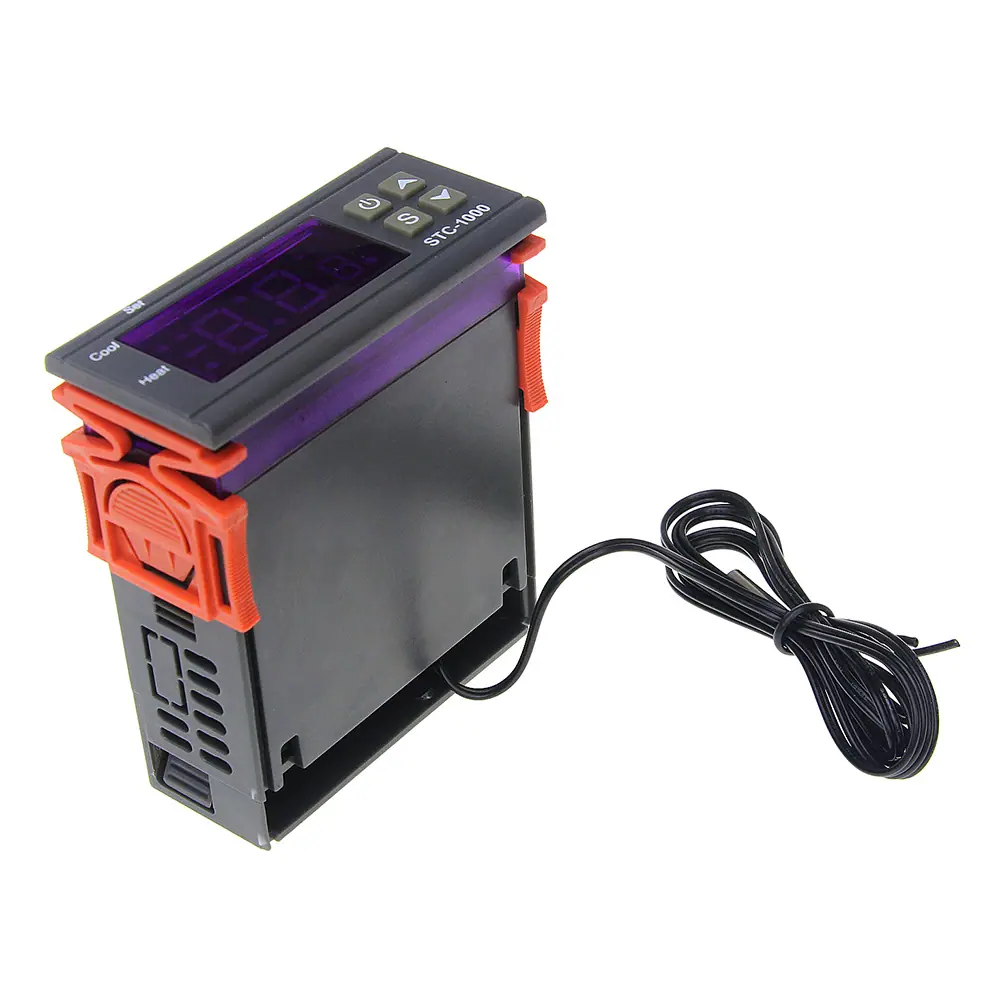

Termostato Stc-1000 Acuario Incubación Máquina de Mariscos Digital Pantalla Digital Microcomputadora Controlador de Temperatura Interruptor 220V



STC-1000 Jingchuang Controlador de Temperatura Pantalla Digital Electrónica Controlador de Temperatura por Microcomputadora Termostato Refrigeración Calefacción Temperatura Constante





Alimentación: 110-220 V CA ± 10 %, 50/60 Hz (o CC 12 V/CC 24 V)

Rango de temperatura de medición y control: -50℃～+110℃
Resolución: 0.1
Precisión: ±1℃
Capacidad de Contacto de Salida de Relé: Calefacción: 10A/240VAC, Refrigeración: 10A/240VCA
Sensor tipo H: Sensor NTC importado, longitud de cable de 1 metro
Material de la carcasa: Carcasa de plástico ABS gris ignífuga







código	Descripción del código	Establecer rango	Ajustes de fábrica
P0	Modo de enfriamiento/Modo de calefacción	C/H	do
P1	Ajuste de histéresis	0,1-30	2
P2	Rango de ajuste máximo	120	120
P3	Rango de ajuste mínimo	-55	-55
P4	corrección de temperatura	-10,0~+10,0 grados	0
P5	Retrasar la hora de inicio	0-10 minutos	0
P6	Alarma de alta temperatura	-50~110	apagado
P7	Interruptor de bloqueo de datos	encendido/apagado	apagado
P8	reiniciar	encendido/apagado	apagado





P0 modo refrigeración, calefacción







Arranque a alta temperatura para el modo de enfriamiento, configúrelo en C







Para iniciar a baja temperatura, configúrelo en H para el modo de calefacción.







Ajuste de histéresis P1







En modo calefacción (H): cuando el valor medido es menor o igual al valor establecido, la salida inicia el calentamiento y se detiene cuando la histéresis alcanza el valor establecido.







En modo de enfriamiento (C): cuando el valor medido ≥ el valor establecido + histéresis, el enfriamiento de salida comienza y se detiene en el valor establecido.







Rango de ajuste máximo P2: El valor máximo al configurar la temperatura no excede este valor







Rango de ajuste mínimo P3: El valor mínimo al configurar la temperatura no es inferior a este valor







Corrección de temperatura P4







Cuando la temperatura medida se desvía de la temperatura estándar, esta función permite realizar correcciones. La temperatura corregida es igual a la temperatura antes de la corrección + el valor de corrección.







P5 Unidad de tiempo de inicio retardado: minuto







Al controlar el compresor de refrigeración, se puede configurar el tiempo de retardo según sea necesario. Cuando el controlador emite una señal, el equipo no arrancará inmediatamente y deberá funcionar durante el tiempo de retardo establecido antes de arrancar.







Alarma de temperatura alta P6







Cuando el valor medido sea mayor que este valor, la pantalla mostrará --- y sonará una alarma, y la salida se verá obligada a desconectarse.







Función de bloqueo de datos P7







Activar el bloqueo de datos permite mantener la configuración actual sin cambios. En este caso, la temperatura y la función configuradas no son válidas. Si necesita modificarlas, desactive el bloqueo de datos.







Restablecimiento de fábrica del P8







Mantenga presionado SET para cambiar a P8, presione SET una vez para encenderlo, presione Rst para restaurar la configuración de fábrica







También puede mantener presionadas las teclas + y - para iniciar la autoprueba y restaurar la configuración de fábrica.







4. Instrucciones de uso







Conecte la fuente de alimentación de acuerdo con los parámetros y el diagrama del circuito, y conecte el equipo de refrigeración o calefacción al extremo de salida.







Ingrese la configuración interna para seleccionar el modo de calefacción (ingrese P0 y seleccione H) o enfriamiento (ingrese P0 y seleccione C) según sea necesario







Cómo configurar la temperatura: Pulse "Set" una vez y la pantalla parpadeará. Pulse "arriba" y "abajo" para configurar la temperatura deseada. Pulse "Rst" para confirmar y volver.







Indicador OUT en el panel: si parpadea indica un retraso en el inicio de la refrigeración o calefacción, y si la luz es constante indica una salida.







Tubo digital: La pantalla LLL significa que el sensor está en circuito abierto; la pantalla HHH significa que el termostato está fuera del rango de medición y se verá obligado a apagarse; la pantalla --- significa alarma de temperatura alta
