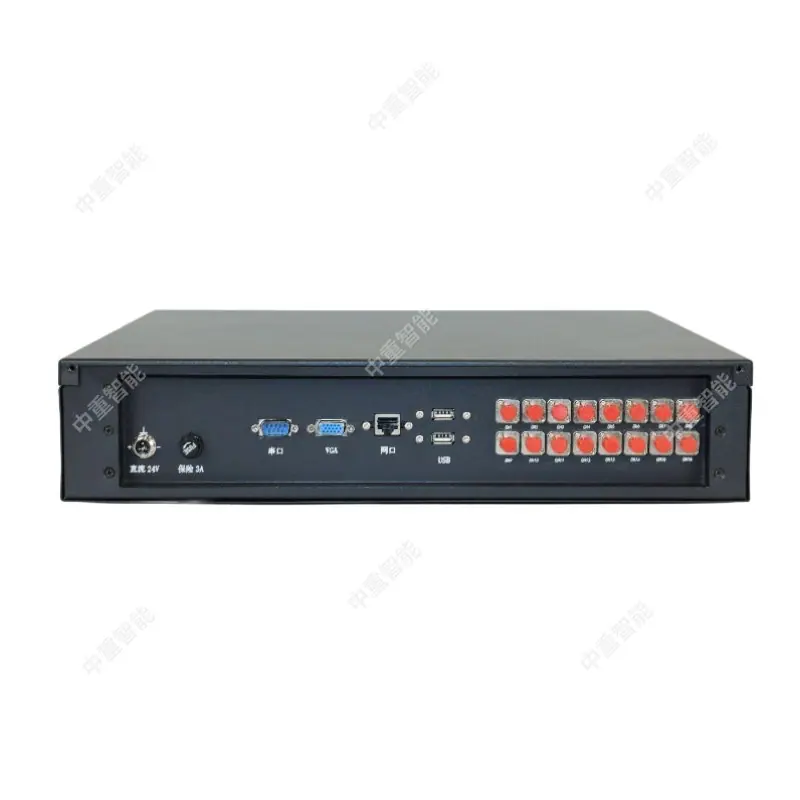

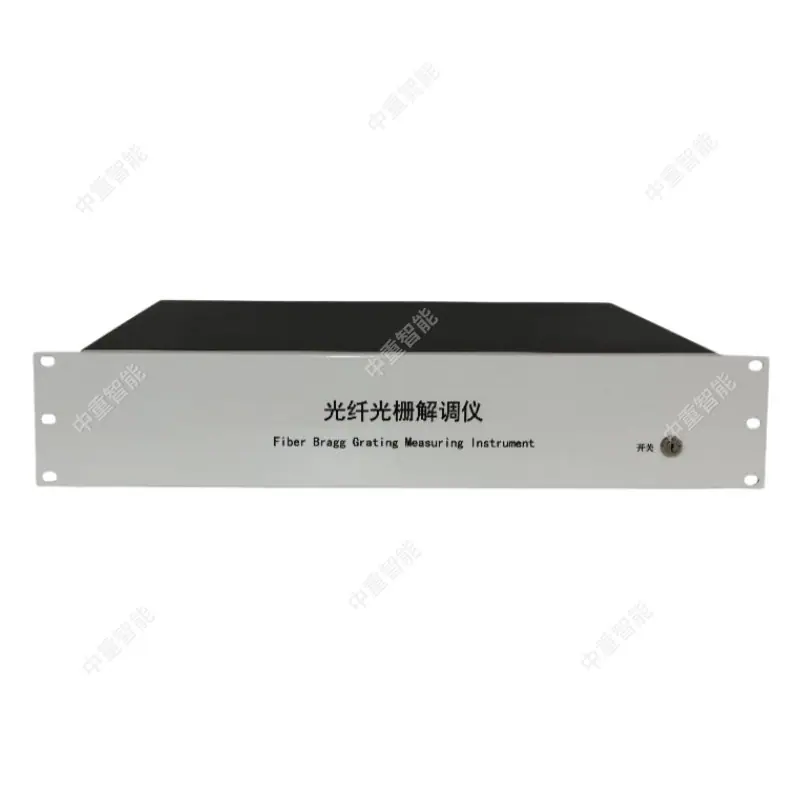

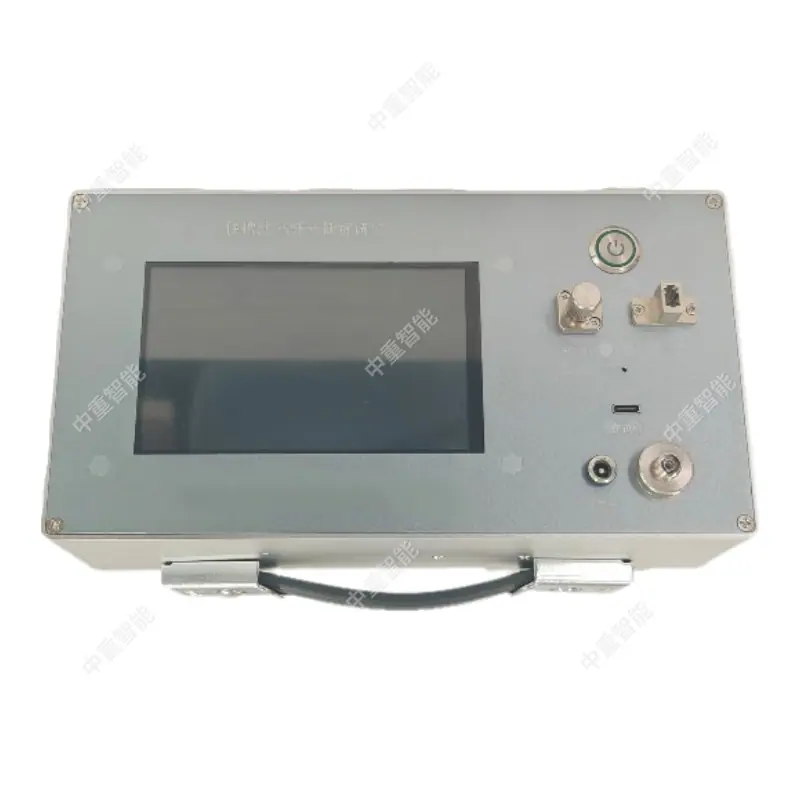

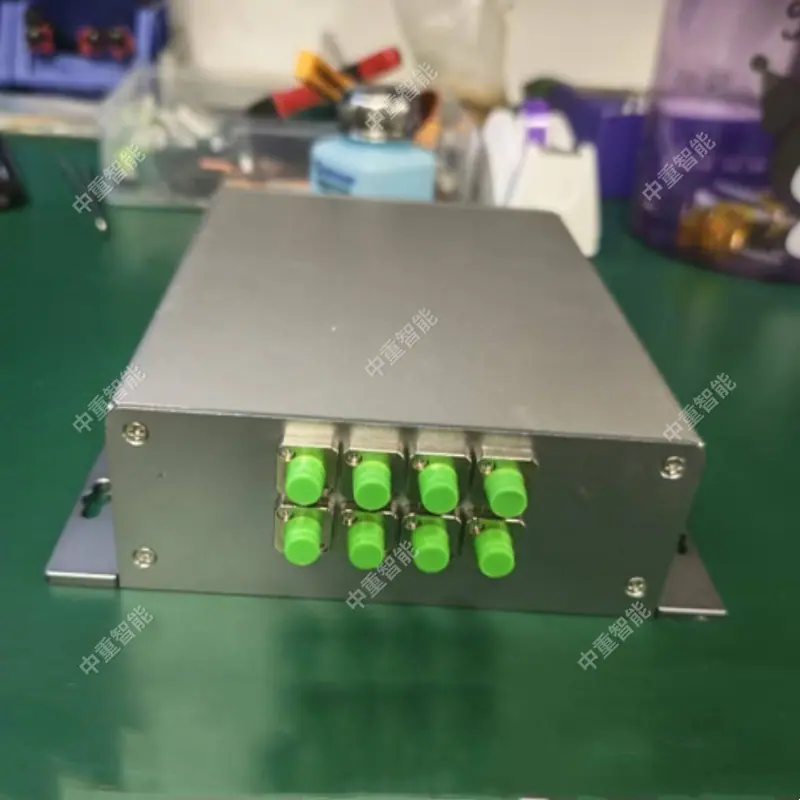

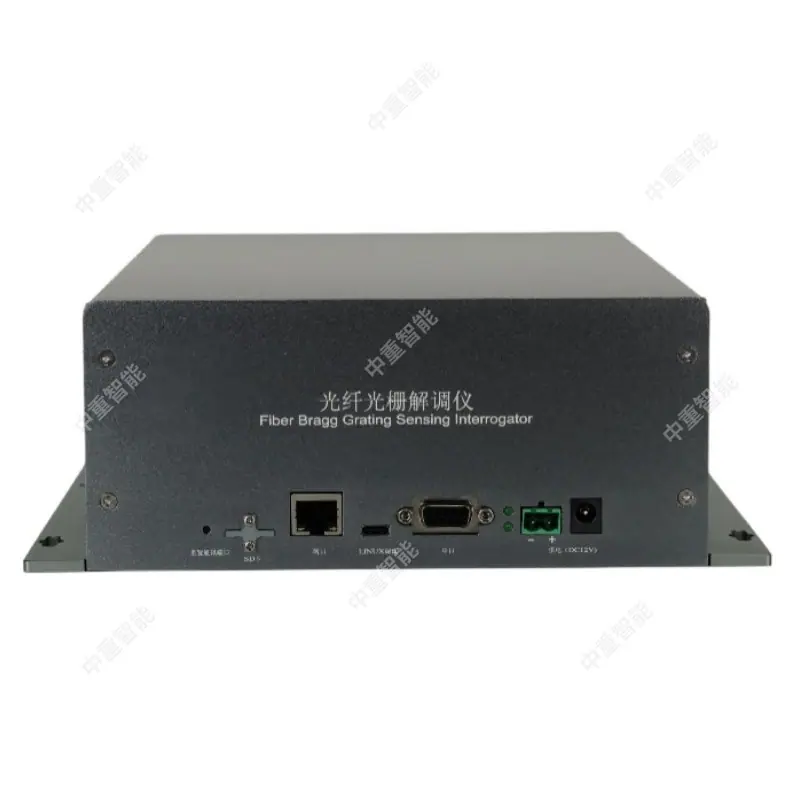

Host Demodulador de Rejilla de Fibra Recinto Totalmente Sellado Interferencia Electromagnética Host Demodulador de Rejilla de Fibra

El demodulador de red de Bragg de fibra es el instrumento central para medir el espectro de reflexión de las redes de Bragg de fibra utilizando tecnología de escaneo de longitud de onda. Sus componentes centrales incluyen una fuente de luz láser sintonizable, un módulo de conversión fotoeléctrica y una unidad de procesamiento de señales. El equipo adopta un diseño estructural modular completamente sellado, admite comunicación multiprotocolo y topología de red en anillo, posee características a prueba de polvo y agua, y cuenta con mecanismos de protección de seguridad de datos. Puede conectarse sincrónicamente a sensores multicanal para el monitoreo en tiempo real de parámetros como la deformación y la temperatura.

En términos de principios técnicos, el instrumento emite una señal óptica de barrido lineal a través de un láser sintonizable, que se transmite al sensor de rejilla mediante un acoplador de fibra óptica. La señal espectral reflejada se convierte en una señal eléctrica por un fotodetector. La unidad de adquisición de datos realiza un ajuste spline secundario basado en una señal de calibración de longitud de onda fija generada por la cámara de absorción de gas HCN, calculando finalmente la longitud de onda central del sensor. El sistema utiliza una plataforma de hardware integrada con un sistema operativo en tiempo real e incluye un módulo de referencia de longitud de onda absoluta para eliminar la necesidad de calibración externa.

La arquitectura del producto se divide en tres partes: un módulo óptico que integra un láser de frecuencia barrida, un divisor y un circulador, compatible con operación de banda dual de 1528-1568 nm y compatible con sensores FBG/FP; la estructura mecánica utiliza una carcasa metálica completamente sellada con un diseño de enfriamiento sin ventilador.

Las ventajas técnicas principales incluyen: inmunidad completa a la interferencia electromagnética, no afectada por campos electromagnéticos industriales complejos; el extremo del sensor pasivo no requiere fuente de alimentación, eliminando el riesgo de chispas eléctricas en escenarios peligrosos; los sensores de material de cuarzo son resistentes a la corrosión y a altas temperaturas, y algunos son capaces de operar a largo plazo en entornos superiores a 400℃; una sola fibra óptica puede conectar docenas de sensores en serie, permitiendo un despliegue denso distribuido en un rango de varios kilómetros; el método de medición basado en codificación por longitud de onda garantiza que los resultados no se vean afectados por las fluctuaciones de la fuente de luz y las pérdidas por flexión de la fibra, proporcionando una buena estabilidad a largo plazo.

Áreas de aplicación:

Medición de Estructuras Grandes: Monitoreo de seguridad y monitoreo de la salud para la construcción de estructuras grandes como puentes, presas, túneles y estadios.

Monitoreo de seguridad a largo plazo y alarma de peligro para plataformas petrolíferas en alta mar.

Túnel de Carretera, Túnel de Ferrocarril, Túnel de Metro, Alarma de Incendio para Tanque de Almacenamiento de Petróleo.

Monitoreo de temperatura en línea de gabinetes de interruptores de potencia, transformadores, cabezales de cables, etc.

Monitoreo de ala y cabina de aeronaves, monitoreo de deformación de superficie de naves espaciales.

Monitoreo de la deformación de materiales compuestos.

Monitoreo de deformación y vibración de la estructura del túnel de viento.

Monitoreo de deformación de vías de tren de alta velocidad, monitoreo de aceleración, protección de fronteras y vallas.
