Probador de resistencia de aislamiento Unide UT502A, 2500 V, medidor de resistencia de aislamiento digital de 1000 V.
Probador de Resistencia de Aislamiento UT502A
El probador de resistencia de aislamiento UT502A se utiliza principalmente para verificar la resistencia de aislamiento de equipos eléctricos, electrodomésticos o líneas eléctricas a tierra y entre fases para garantizar que estos equipos, aparatos y líneas funcionen en condiciones normales y evitar accidentes como bajas por descarga eléctrica y daños en los equipos. Esta serie integra la medición de resistencia de aislamiento, voltaje CA, CONTINUIDAD baja resistencia, índice de polarización PI y relación de absorción de aislamiento DAR y otros parámetros funcionales; es un instrumento de prueba ideal para medir la resistencia de aislamiento de transformadores, inductores mutuos, generadores, motores de alta tensión, condensadores de potencia, cables de alimentación, pararrayos, etc.
Características:
1. Pantalla LCD conteo de palabras 1999, indicación de sobre límite
2. Con función de medición de voltaje CA
3. Medición del índice de polarización PI y la relación de absorción del aislamiento DAR, cálculo automático de la relación de resistencia
4. Con función de medición de continuidad de baja resistencia CONTINNUIY
Función de puesta a cero de resistencia cero 5.ZERO para mejorar la precisión de la medición
6. Apagado automático para ahorrar batería

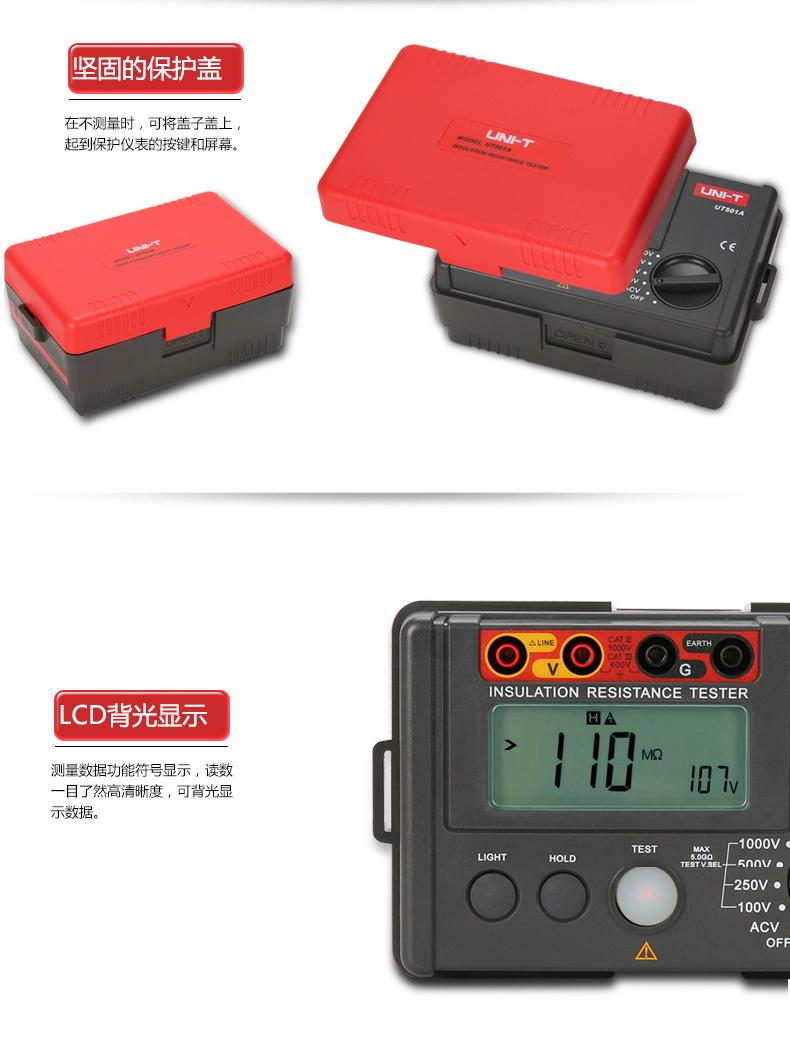

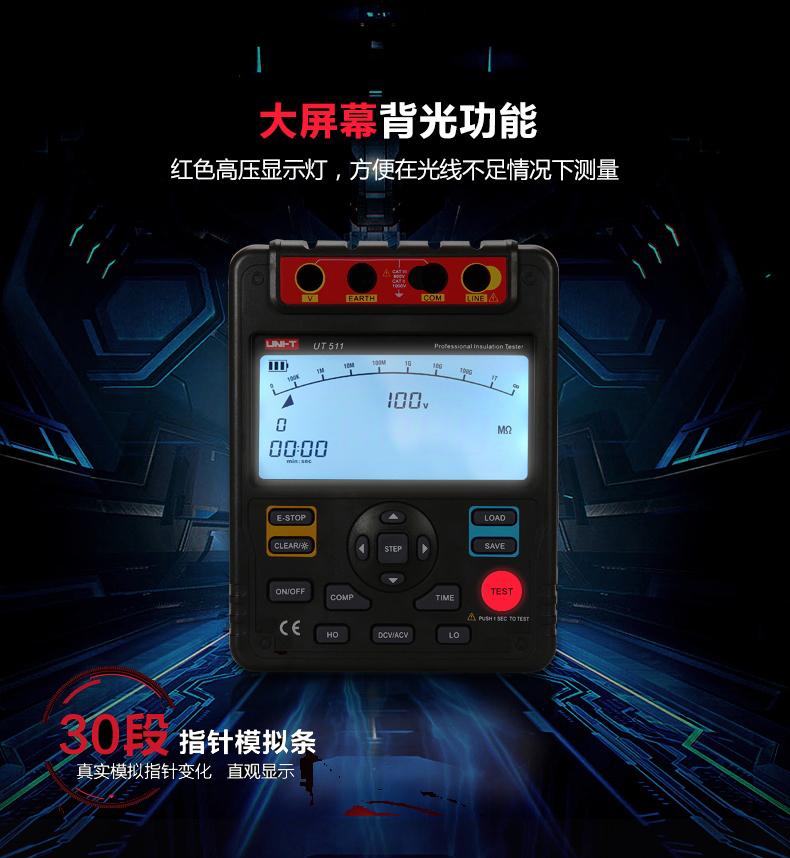

7. Función de retroiluminación, fácil de operar con luz tenue
8. Descarga automática, función de liberación automática de voltaje
9. Modo de medición continua, con luz de advertencia roja y función de alarma con zumbador
10. El instrumento cumple con las normas UL y CE de la Unión Europea

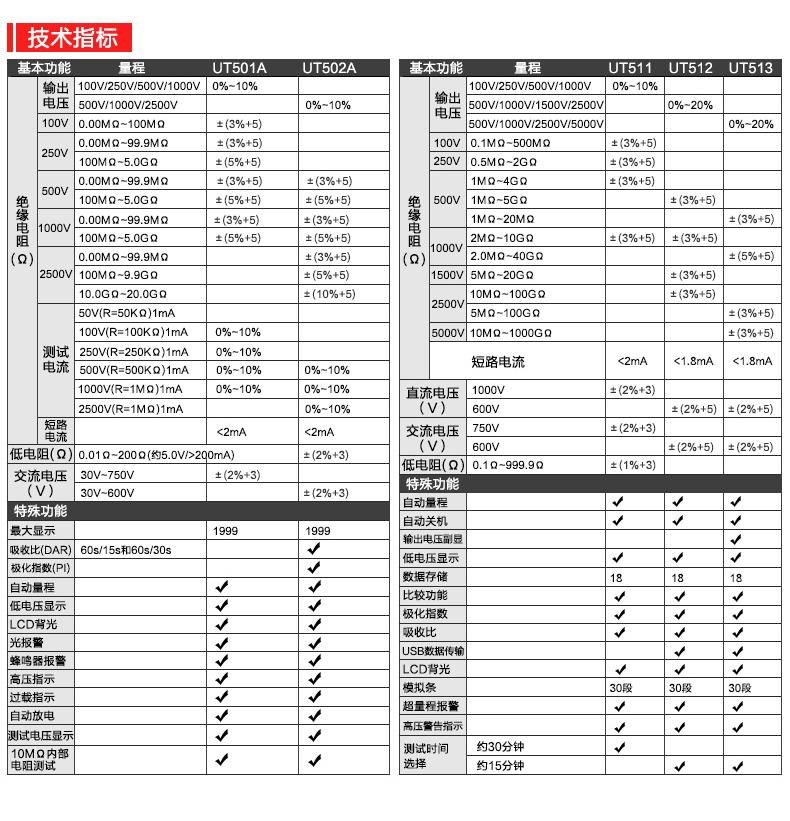

| habilidades básicas | Rango de medición | Precisión básica | |
| modelo | UT502A | ||
| Resistencia de aislamiento(Ω) | El voltaje de salida | 500V/1000V/2500V | 0%～10% |
| 2500 V | 0.00MΩ～99.9MΩ | ±(3%+5) | |
| 100MΩ～9.9GΩ | ±(5%+5) | ||
| 10.0GΩ～20.0GΩ | ±(10%+5) | ||
| Capacidad de corriente de carga | 500V(R=500KΩ)1mA | 0%+10% | |
| 1000V(R=1MΩ) 1mA | 0%+10% | ||
| 2500V(R=2.5MΩ) 1mA | 0%+10% | ||
| corriente de cortocircuito | <2mA | ||
| Baja resistencia(Ω) | Medir el voltaje | Aproximadamente 5.0V | ±(2%+3) |
| 0.00Ω～200Ω | |||
| actual | >200 mA | ||
| Voltaje de CA (V) | 30V～750V | ±(2%+3) | |
| función especial | |||
| Relación de absorción | √ | ||
| Índice de polarización | √ | ||
| Rango automático | √ | ||
| pantalla de bajo voltaje | √ | ||
| Retroiluminación de la pantalla LCD | √ | ||
| Alarma de luz | √ | ||
| Alarma de zumbido | √ | ||
| Advertencia de alto voltaje | √ | ||
| Indicación de sobre límite | √ | ||
| descarga automática | √ | ||
| Pantalla secundaria de voltaje de salida | √ | ||
| Autoprueba de resistencia interna de 10 MΩ | |||
| Características generales | |||

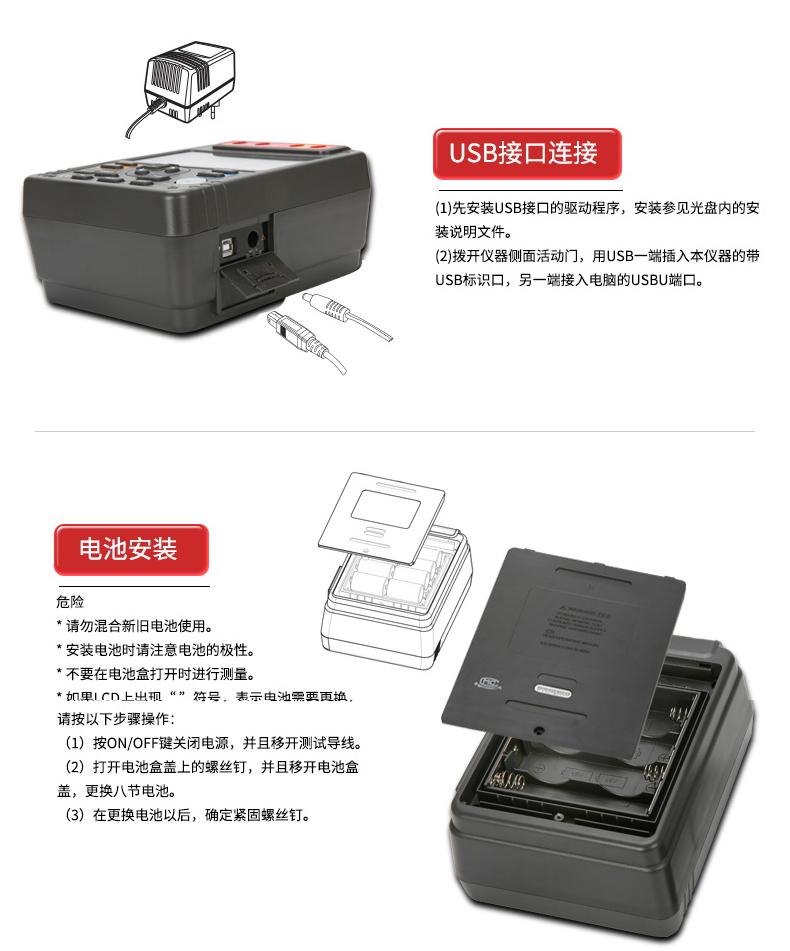

| fuente de alimentación | Batería alcalina de 1.5V (5#) × 6 | ||
| Tamaño de la pantalla LCD | 70.6mm × 34mm | ||
| color de la carrocería | Rojo+gris | ||
| Peso corporal | 500 gramos | ||
| Dimensiones | 150 mm × 100 mm × 71 mm | ||

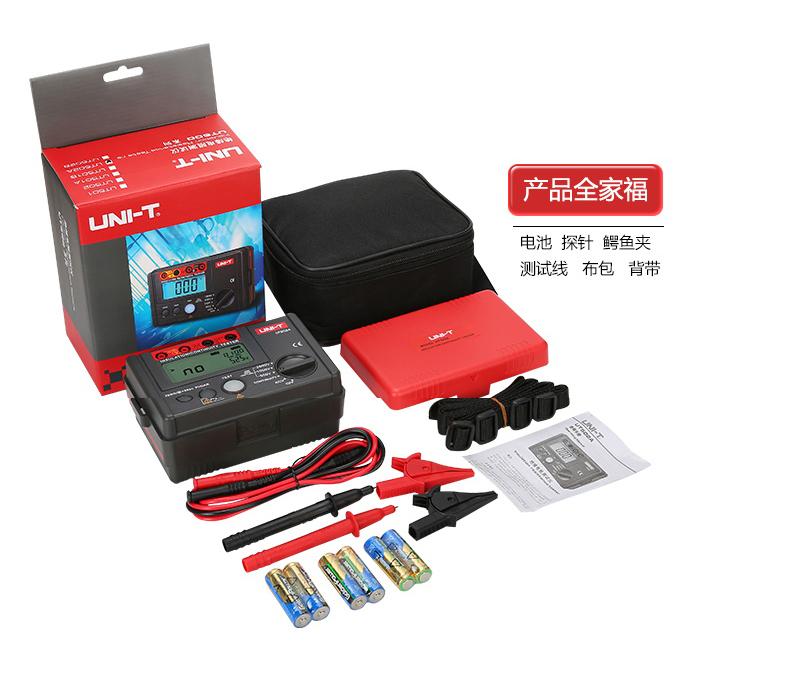

| Accesorios estándar | Baterías, puntas de prueba, pinzas de cocodrilo, cables de prueba, bolsa de tela, correa para el hombro | ||
| embalaje estándar | Caja de color, manual, tarjeta de garantía. | ||
| Cantidad de embalaje estándar | 20 unidades | ||
| Tamaño de embalaje estándar | 500mm ×380mm × 330mm | ||
| Peso bruto de la caja de embalaje estándar | 10,5 kilogramos | ||

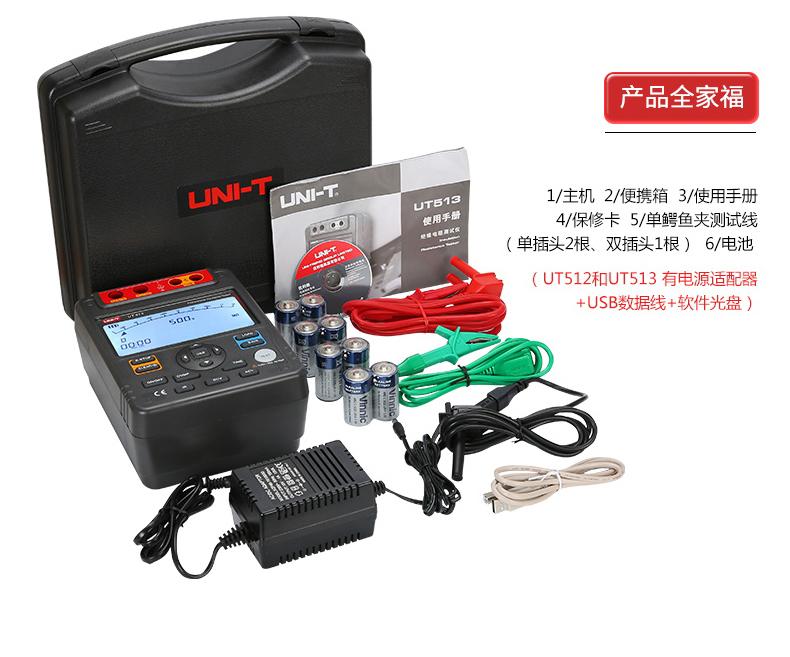

1. Batería
2. Sonda
3. Pinza de cocodrilo
4. Línea de prueba
5. Bolsa de tela
6. Correas
