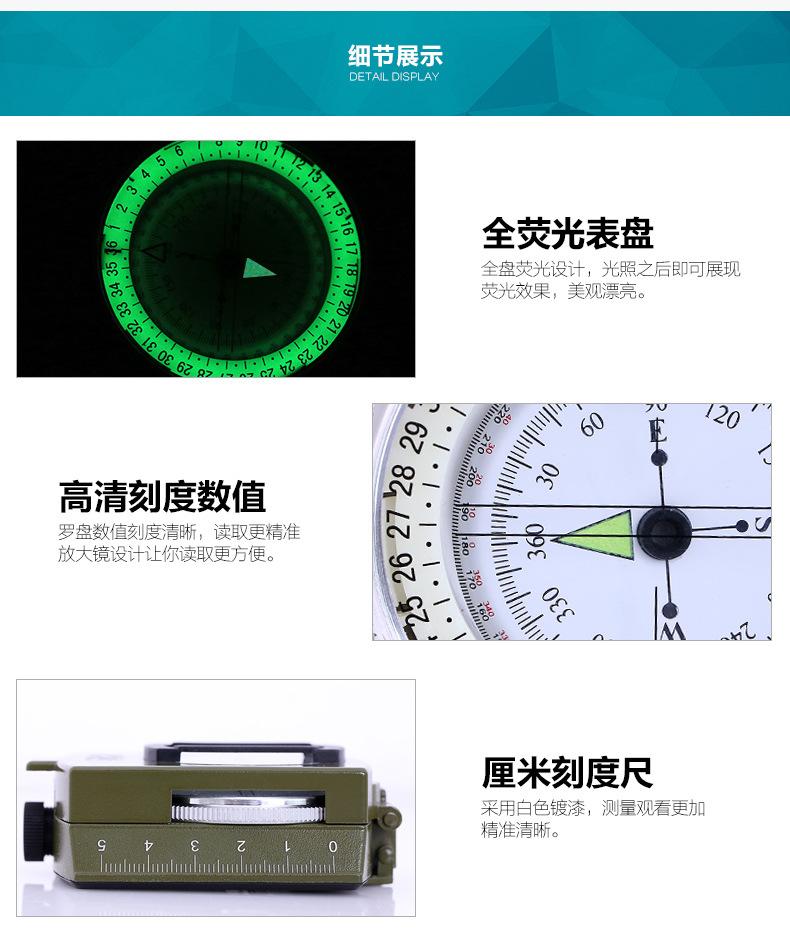

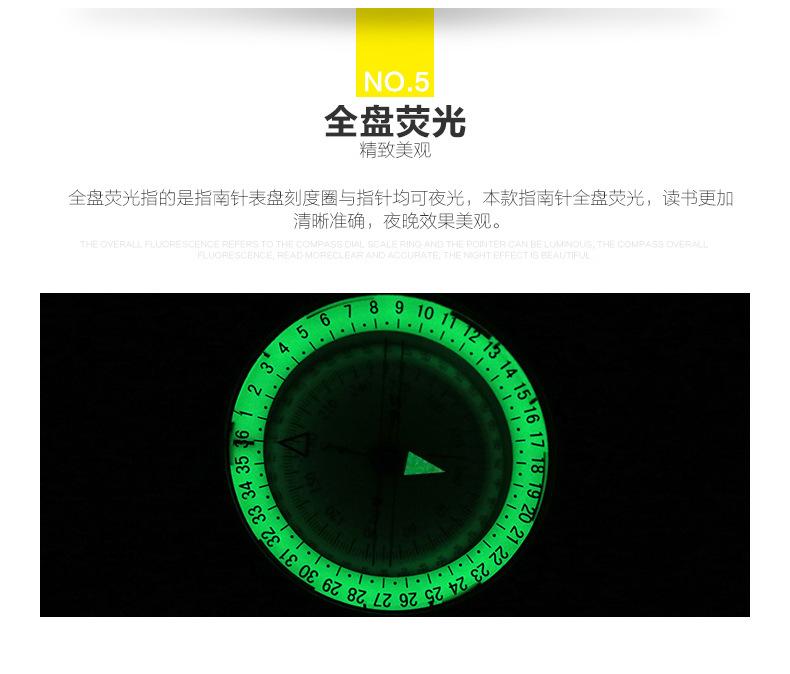

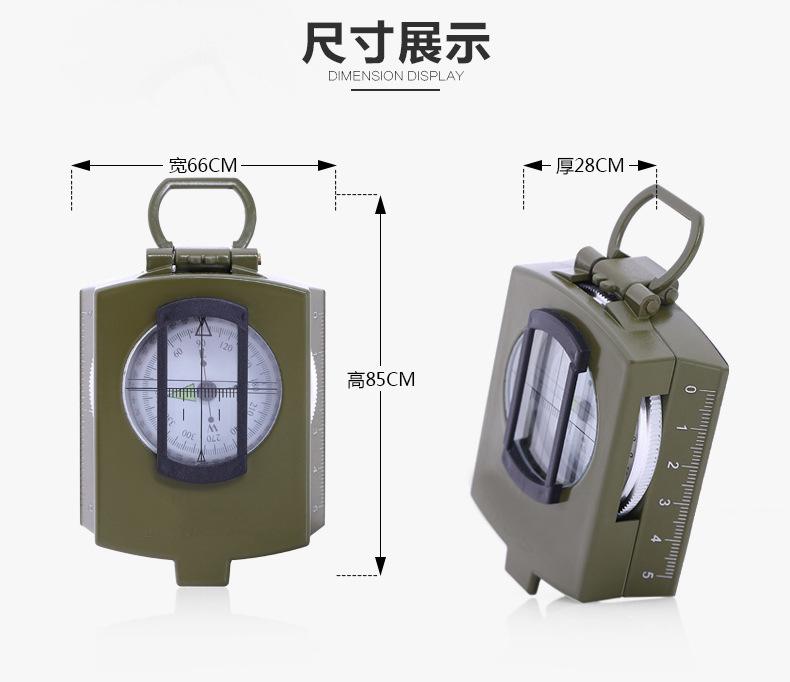

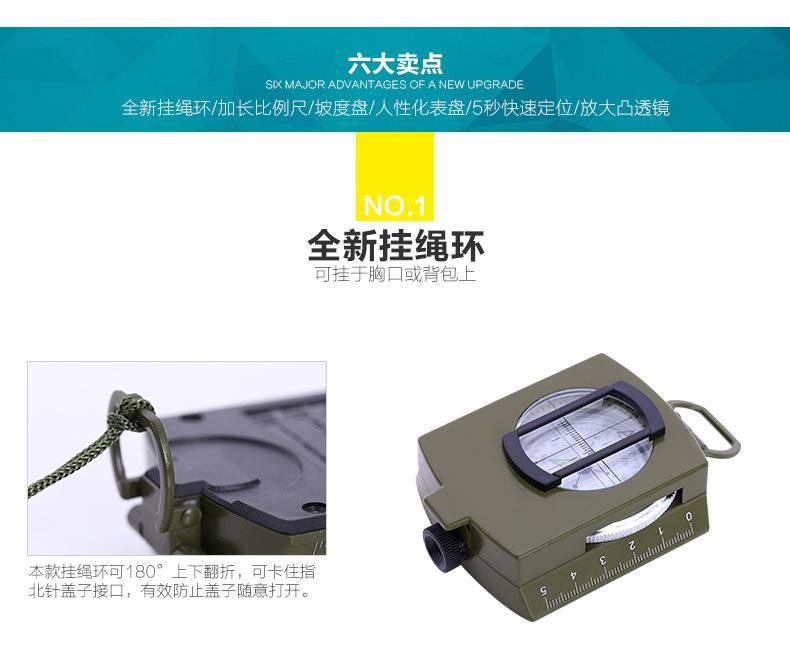

Brújula K4074 Haga clic en este enlace
1. Medición del acimut:

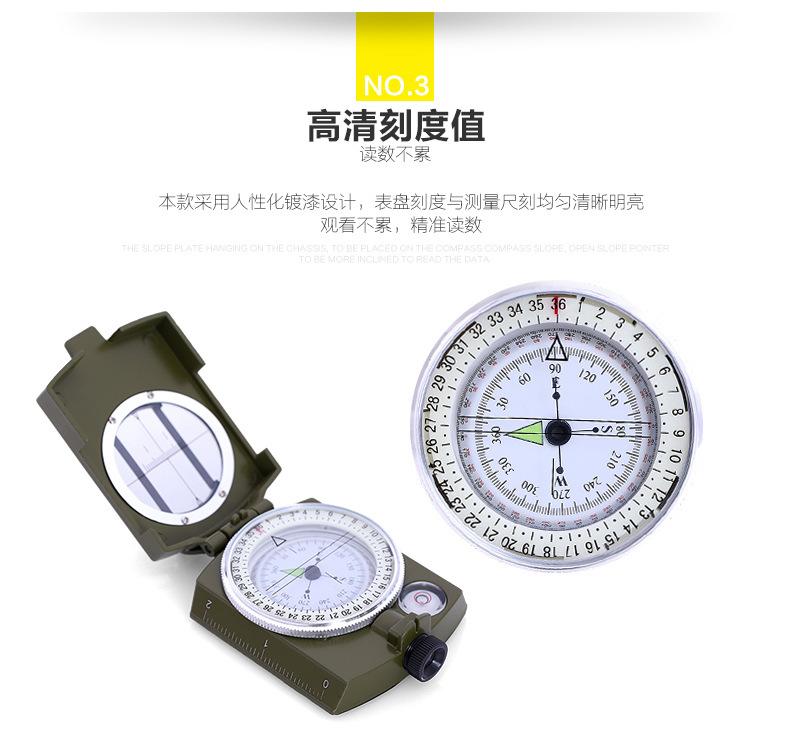

Despliegue la brújula y gire el marco azimutal de modo que las líneas de la mirilla azimutal queden alineadas con el indicador de dirección. Coloque la mirilla en un ángulo de 45° y apunte al objetivo a través de ella. Puede leer el azimut del objetivo observando la escala azimutal en la placa invertida, frente al polo norte de la aguja magnética, reflejada en la mirilla. A continuación, gire el marco azimutal con la mano derecha de modo que las líneas de la mirilla azimutal queden alineadas con el polo norte de la aguja magnética. En este momento, el ángulo entre el indicador de dirección y las líneas de la mirilla azimutal es el azimut del objetivo (calculado en sentido horario).
Abra la brújula, calibre el mapa (la calibración del mapa no es necesaria cuando se mide la distancia), inserte un alfiler en el punto de referencia en el mapa, gire la brújula para que el borde lateral toque el punto objetivo y podrá determinar el acimut desde el punto de referencia hasta el punto objetivo.
2. Calibrar el mapa:
Despliegue la brújula y gire el marco azimutal de modo que las líneas de escala del marco azimutal queden alineadas con el indicador de dirección (preste atención a la corrección de la declinación magnética). Coloque la brújula plana sobre el mapa con un extremo de la cruz apuntando hacia el Polo Norte, de modo que la longitud de la escala de coordenadas sea tangente al meridiano magnético. Gire el mapa de modo que el polo norte de la aguja magnética quede alineado con la línea de escala del cristal azimutal. El mapa ya está calibrado.
3. Encuentra la dirección de marcha hacia el objetivo oculto:
Despliegue la brújula sobre el mapa y pase la regla topográfica por su punto de apoyo en el mapa y el objetivo de marcha. En ese momento, el indicador de dirección indica la dirección a seguir. Gire el marco azimutal para que la dirección (S, N) del cristal azimutal coincida con la del mapa y, a continuación, anote la lectura de azimut indicada por el indicador de dirección. Colóquese frente al indicador de dirección, tome la brújula y gire el cuerpo para alinear el polo N de la aguja magnética con la línea de escala del cristal azimutal. En ese momento, alinee hacia delante a través del punto de mira. Todos los objetos en esta línea de alineación (como bosques, casas, etc.) pueden utilizarse como objetivos auxiliares para la dirección de marcha. Tras reconocer los objetivos auxiliares, puede avanzar. Cierre la brújula y guárdela en la bolsa, pero no gire el marco azimutal. Tras alcanzar el objetivo auxiliar, puede buscar uno nuevo y continuar avanzando hasta llegar a su destino. Debes comprobar la dirección de lectura con frecuencia a lo largo del camino.
4. Conociendo el intervalo objetivo, estima la distancia entre el objetivo y el punto de apoyo:
1. Apunte al objetivo a través del alza y las puntas izquierda y derecha del punto de mira. Calcule la distancia al objetivo basándose en el múltiplo de la distancia entre las puntas izquierda y derecha del punto de mira, según la fórmula de proporción 10:1.
La distancia entre el objetivo y el punto de apoyo (metros) = el ancho del intervalo del objetivo (metros) x 10/el múltiplo del ancho de las dos puntas de la mira en función del intervalo del objetivo
Ejemplo: Hay una carretera más adelante, paralela a nuestra posición. Calcula la distancia entre la carretera y nuestra posición.
Hay postes eléctricos a lo largo de la carretera, con una distancia de 50 metros entre ellos. Utilizando un estimador de distancias, se encuentra que hay 5 postes eléctricos en los extremos izquierdo y derecho, es decir, la distancia entre cada dos postes es 1/4 de la distancia entre los extremos izquierdo y derecho. Según la fórmula de proporción, podemos obtener:
Distancia entre la carretera y la posición = 50x10x4 = 2000 metros
②Utilice puntos auxiliares para encontrar la distancia al objetivo
Apunte al objetivo con la mira trasera, gire el marco azimutal de modo que la línea de escala esté alineada con el polo N de la aguja magnética y anote la lectura de azimut indicada por el indicador de dirección. Luego, gire a la izquierda o a la derecha en un ángulo recto (es decir, 15-00 grados diferente de la lectura de azimut original) para encontrar un punto auxiliar y utilice el método de medición de pasos u otros métodos para medir la distancia desde el punto auxiliar hasta el punto de referencia. En el punto auxiliar, utilice la brújula para alinear la mira trasera con el objetivo original y, de manera similar, gire el marco azimutal de modo que la línea de escala esté alineada con el polo N de la aguja magnética y anote la lectura indicada por el indicador de dirección. Según la diferencia entre las dos lecturas de azimut y la distancia desde el punto de referencia hasta el punto auxiliar, puede obtener la distancia al objetivo consultando el Apéndice 2.
Si la diferencia entre las dos lecturas de ángulos acimutales anteriores es de 7-50 (es decir, 45°), la distancia al objetivo es igual a la distancia desde el punto de referencia hasta el punto auxiliar.
5. Mida el ángulo de inclinación:

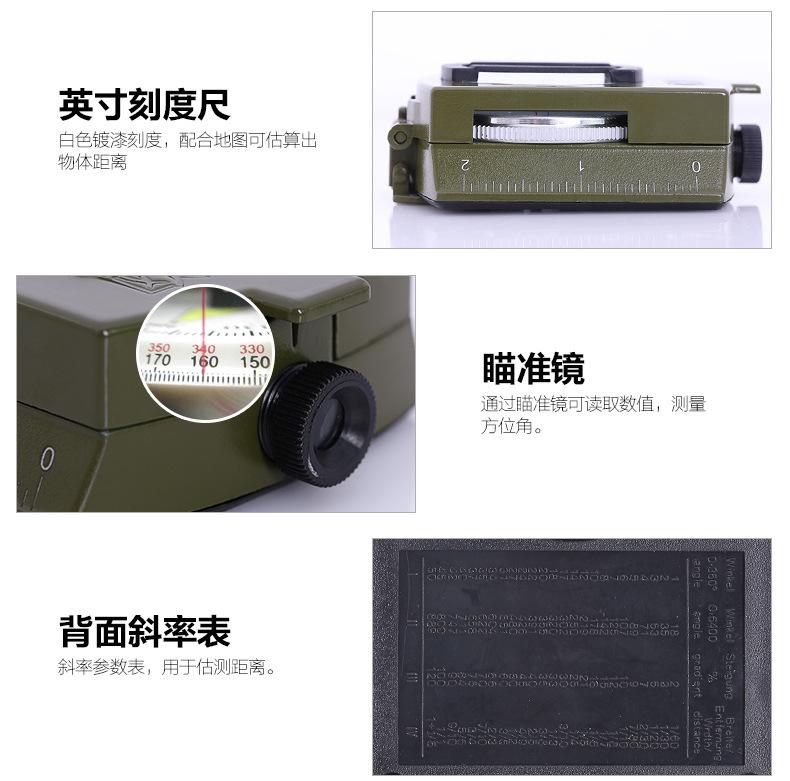

Coloque el respaldo hacia abajo, apunte al objetivo con la mira trasera y refleje las lecturas del ángulo de inclinación a través del espejo de nivel; o coloque el respaldo hacia un plano determinado y mida el ángulo de inclinación del plano.
6. Medir la altura:
Usa un mapa y un altímetro para medir la altura. Calcula la distancia horizontal desde el punto de referencia hasta el objetivo en el mapa, luego usa una brújula para medir la inclinación, calcula la altura con el altímetro o usa funciones trigonométricas para calcularla. Ejemplo: Calcula la altura desde la base hasta la cima de la montaña.
En el mapa, descubrimos que la distancia horizontal entre la cima de la montaña y el punto de referencia es de 100 metros. Con una brújula, medimos el ángulo de elevación de la cima de la montaña, que era de 40°. Luego, comprobamos el altímetro a 100 metros y lo comparamos con el de 40°, y la altura fue de 83,91 metros.
7. Mide la distancia entre dos puntos cualesquiera en el mapa:
La fórmula para calcular la relación entre la longitud de la cuadrícula y la distancia real de mapas de diferentes escalas.
Mapa 1:25000: distancia = (milímetros medidos/4) X100 (metros)
Mapa 1:50000: distancia = (milímetros medidos/2) X100 (metros)
Mapa 1:100000: distancia = milímetros medidos x 100 (metros)
8. Medición de la declinación magnética:
① La orientación de los polos magnéticos norte y sur de la Tierra no coincide exactamente con la dirección norte-sur, por lo que la dirección norte-sur indicada por la aguja magnética presenta un ángulo de desviación con respecto a la verdadera dirección norte-sur. Este ángulo de desviación se denomina declinación magnética y su valor varía según el lugar. Cuando no se requiere una medición precisa, la dirección indicada por la aguja magnética puede considerarse el norte verdadero. Para ello, consulte primero el libro local de declinación magnética y, a continuación, calcule la verdadera dirección norte-sur basándose en la dirección indicada por la brújula. Por ejemplo, al usar una brújula en Changsha, la declinación magnética de Changsha en el Apéndice 4 es de 2°41' (O), lo que significa que el norte indicado por la aguja magnética en Changsha está a 2°41' al oeste del norte.
2Cómo calcular la declinación magnética en cualquier lugar.
En una noche despejada, despliegue la brújula y gire el marco azimutal de modo que la letra (N) del cristal azimutal quede orientada hacia el indicador de dirección. Utilice la mira trasera, el punto de mira, el espejo nivelador y la marca luminosa para orientarse hacia la Estrella Polar, mantenga la dirección de la brújula inalterada y colóquela en posición horizontal. La lectura del polo norte magnético es la declinación magnética del lugar.
mantenimiento:
1. Al utilizar y colocar la brújula, no la coloque cerca de objetos ferromagnéticos, líneas de alto voltaje y dispositivos electromagnéticos para evitar errores y reducir la sensibilidad de la brújula.
2. Cuando no esté en uso, debe colocarse en un lugar ventilado y seco para evitar el moho.
