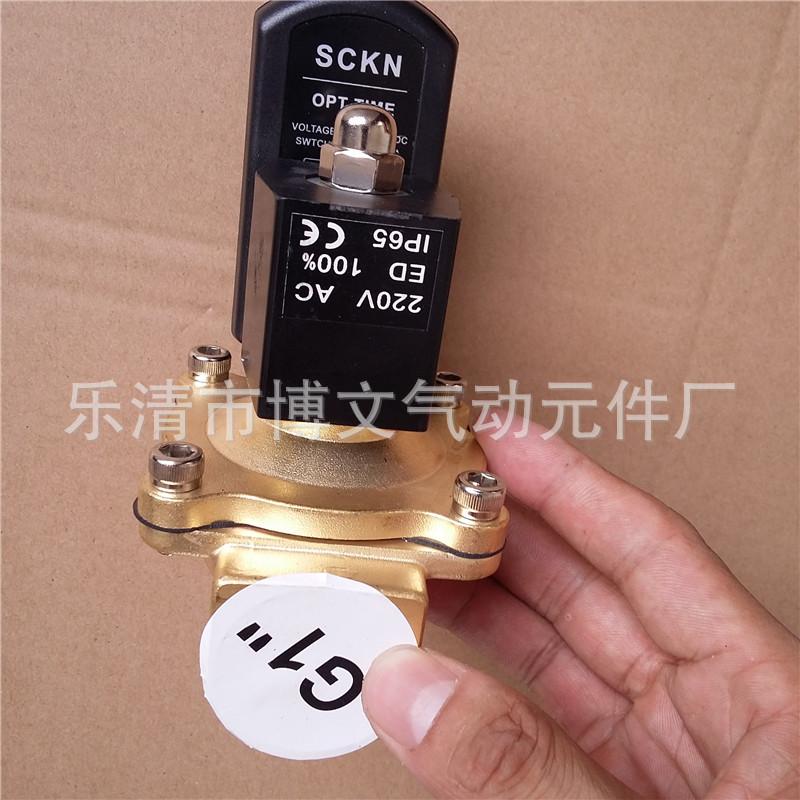

Válvula de drenaje electrónica DN25 de 1 pulgada, válvula de drenaje automática cerrada y abierta regularmente

Manual de instrucciones sencillo para la válvula de subdrenaje:
1. Instalación
1. El sistema de aire comprimido debe ser purgado y limpiado antes de la instalación.

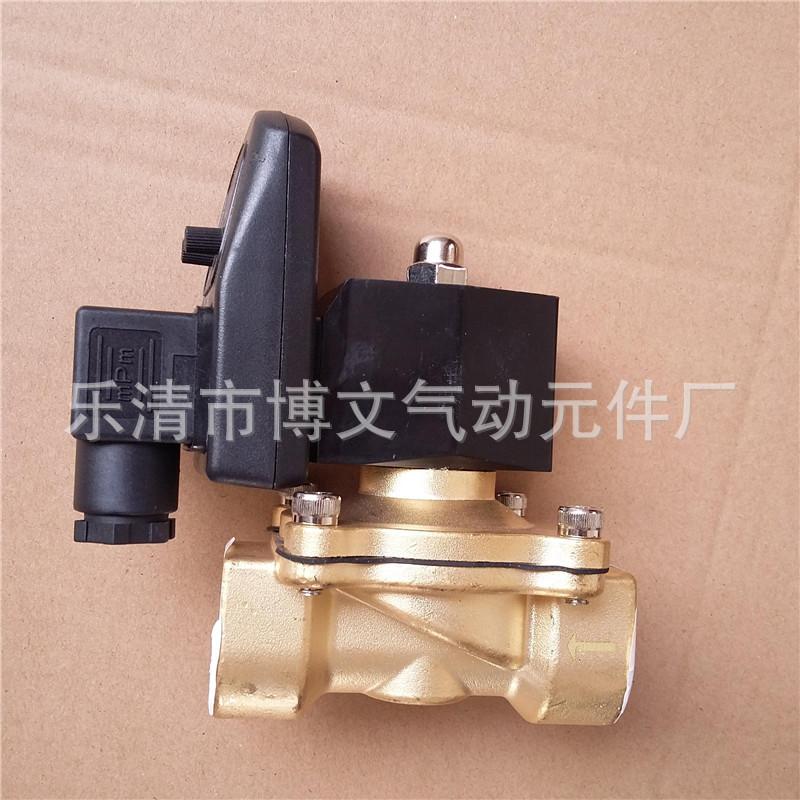

2. Al instalar, preste atención a la dirección de la flecha en el cuerpo de la válvula: no use una manguera que no sea resistente al impacto del flujo de aire en la salida de agua.
3. El voltaje de alimentación debe ser consistente con el voltaje de la válvula de drenaje: Cuando se utiliza alimentación de CC, debe conectarse al conector "1"
4. La válvula de drenaje ha sido conectada con cables antes de salir de fábrica. El marrón es la línea L de color rojo fuego, el azul es la línea neutra N, y el bicolor amarillo-verde es la línea de puesta a tierra de seguridad GND
5. Asegúrese de apretar los tornillos largos en la caja de conexiones para evitar que el agua se queme. ¡Advertencia! Al instalar la válvula de drenaje electrónico, debe asegurarse de que: 1. El aire comprimido se ha agotado (es decir, a presión cero) 2. El suministro de energía se ha cortado
2. Ajuste del Temporizador
1. Temporizador

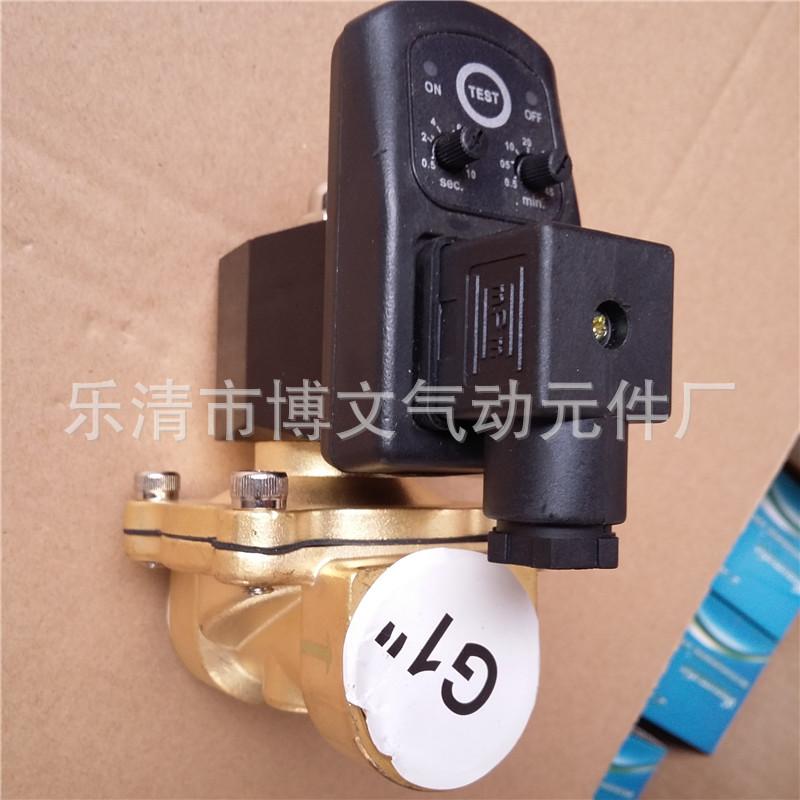

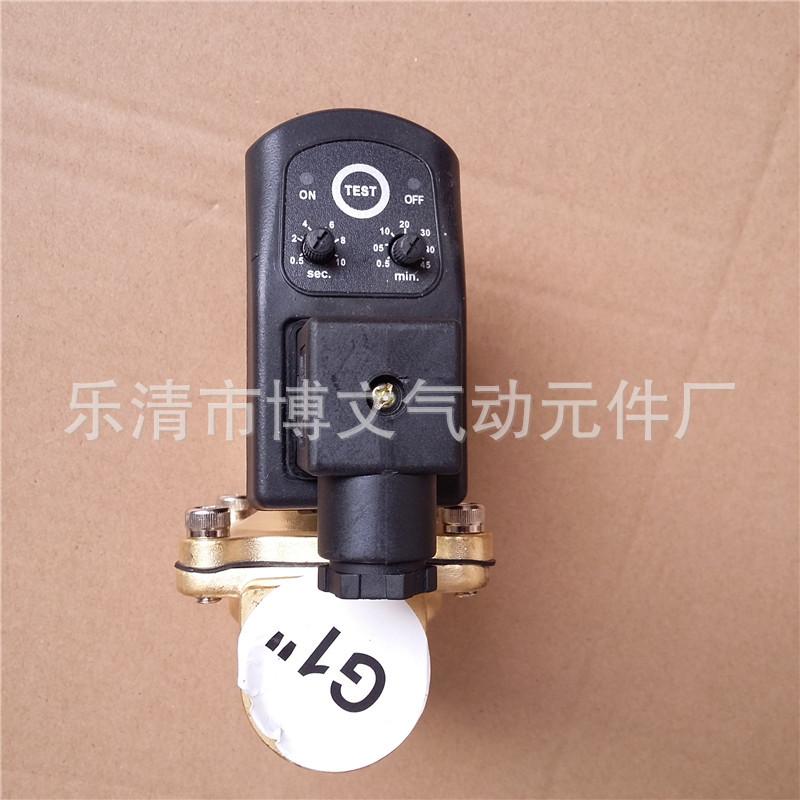

La perilla izquierda establece el tiempo de descarga, y la perilla derecha establece el tiempo de intervalo; primero establezca el tiempo de descarga en 2S y el tiempo de intervalo en 20min, y luego realice ajustes adicionales según sea necesario.
2. Temporizador con pantalla digital
(1) Después de presionar prolongadamente (APAGADO) durante 3 segundos, se muestra y parpadea el último tiempo establecido SEG ENC (MIN APAG). Después de soltarlo, cada vez que se presiona la tecla ENC, el tiempo disminuye en una unidad, y cada vez que se presiona la tecla APAG, el tiempo aumenta en una unidad. Después de establecer el tiempo ENC (APAG) requerido, presione la tecla PRUEBA/ENTRAR para guardar los datos y salir del estado de configuración. Después de configurar, el sistema regresa al estado de trabajo original, y el nuevo tiempo es efectivo en el siguiente ciclo. (2) Consulta de tiempo y prueba manual
En estado de trabajo normal, si actualmente está en estado ENCENDIDO (APAGADO), presione la tecla APAGADO (ENCENDIDO) una vez para mostrar la hora establecida para el estado APAGADO (ENCENDIDO) y entrar en el estado de trabajo APAGADO (ENCENDIDO).
En estado de trabajo normal, presione la tecla TEST/ENTER y suéltela, luego entrará al siguiente estado inicial, es decir, estado ON, la luz ON se encenderá, se emitirá energía y el cronometraje se reiniciará, es decir, se puede usar como un botón de prueba manual.
3. Manejo de estado anormal
1. La válvula de drenaje electrónico funciona normalmente, pero no se descarga agua. Es probable que el filtro esté obstruido. En este caso, es necesario limpiar el filtro. El filtro debe limpiarse al menos una vez al mes.
2. Si la válvula solenoide no puede cerrarse (fuga) cuando los componentes no están dañados, la razón puede ser que una gran cantidad de polvo en el agua de condensado penetra en el filtro y entra en el espacio entre el núcleo de la válvula y la camisa, bloqueando el núcleo de la válvula. En este caso, es necesario limpiar el núcleo de la válvula.
3. Limpiar el núcleo de la válvula;
(1) Cierre la válvula de aislamiento y presione el botón TEST para purgar el aire comprimido, asegurándose de que la válvula de purga esté aislada del sistema del compresor de aire (presión cero).
(2) Cortar el suministro de energía de la válvula de drenaje
(3) Retire la bobina (antes de retirar la bobina, la válvula de drenaje electrónico debe estar apagada, de lo contrario la bobina energizada se quemará después de separarse del vástago de la válvula), desenrosque la tuerca hexagonal, retire el núcleo de la válvula y el resorte, limpie el asiento de la válvula, el núcleo de la válvula, el resorte y el manguito del núcleo de la válvula, y luego vuelva a instalar.
