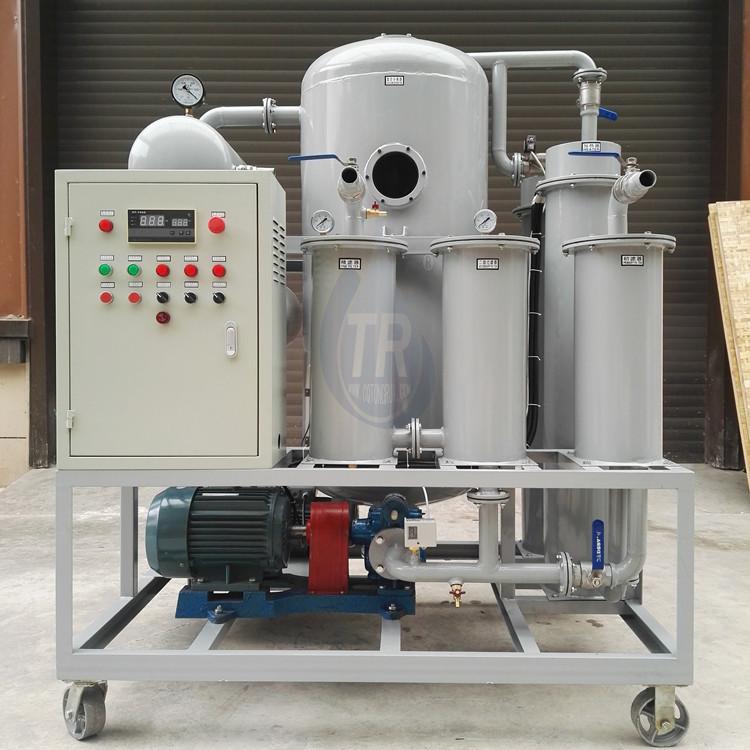

Rack Inferior Zjb-00 Aceite Aislante Filtro de Aceite al Vacío de Una Etapa Deshidratación al Vacío Equipo de Filtración de Eliminación de Impurezas Diversas de Precisión
Aplicación del filtro deshidratador de aceite de transformador:
El filtro de vacío para aceite aislante en la industria eléctrica se utiliza principalmente para tratar el aceite aislante del transformador tras un funcionamiento prolongado. Filtra finamente sustancias nocivas como agua, impurezas, gas (acetileno), etc., y mejora el rendimiento aislante del aceite. Este producto, con un proceso propio y tecnología avanzada, se utiliza ampliamente en centrales eléctricas, compañías eléctricas, metalurgia, petroquímica, maquinaria, transporte, ferrocarriles y otras industrias. También se utiliza en el mantenimiento in situ de transformadores de grandes subestaciones, en el tratamiento profundo y rápido de aceite aislante, como aceite nuevo e importado, y en la filtración y purificación al vacío de aceite nuevo, importado, aceite de transformador, aceite de condensadores de sistemas de transformadores, aceite de refrigeración y otros aceites relativamente caros.
Principio del filtro deshidratador de aceite del transformador:
1、Durante el funcionamiento del filtro deshidratador de aceite de transformador, el aceite ingresa al filtro primario por la entrada debido a la diferencia de presión interna y externa, filtrando las impurezas más grandes. Tras un calentamiento infrarrojo multietapa, el aceite ingresa al separador de vacío personalizado, donde primero forma una niebla y luego una película, expandiendo su área de contacto en el vacío cientos de veces superior a la original. El agua del aceite se vaporiza rápidamente en condiciones de alta temperatura, alto vacío, gran superficie y alta velocidad de bombeo, y se descarga mediante el sistema de vacío.
2. El vapor de agua descargado desde la parte superior del separador de vacío se enfría y deshumidifica primero en el condensador, y luego ingresa al enfriador para enfriarse de nuevo. El agua condensada ingresa al tanque de almacenamiento de agua y se descarga. El gas, tras dos condensaciones y deshumidificación, finalmente se descarga al aire mediante la bomba de vacío.
3. Tras la vaporización y deshidratación al vacío en el separador de vacío, el aceite seco líquido se eleva de presión negativa a positiva mediante la bomba de salida. Tras la filtración, el aceite limpio se descarga por la salida, completando así el proceso de purificación.
Parámetros del filtro deshidratador de aceite del transformador:
| Nombre del indicador | unidad | ZJB－100 |
| potencia de procesamiento | L/H | 6000 |
| Vacío de trabajo | MPa | -0,06～-0,098 |
| Presión laboral | MPa | ≤0,5 |
| Rango de temperatura de funcionamiento | °C | 30～60 |
| Tensión de ruptura del aceite | kilovatios | ≥65 |
| Tamaño de partícula de impureza | eh | ≤5 Sin carbono libre |
| Contenido de agua en el aceite | PPM | 5~8 |
| Contenido de gas en el petróleo | ％ | ≤0,1 |
| fuente de alimentación | 380/50 Hz | |
| Ruido de trabajo | dB(A) | ≤80 |
| potencia de calentamiento | kilovatios | 72 |
| Potencia total | kilovatios | 78 |
| Diámetro de entrada y salida | mm | 42 |
Índice de aceite después del tratamiento de filtrado:
| Nombre del indicador | unidad | ZJB-10 | ZJB-20 | ZJB-30 | ZJB-50 | ZJB-100 | ZJB-150 |
| Tensión de ruptura del aceite | KV | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 | ≥60 |
| Contenido de agua en el aceite | PPM | ≤5～10 | |||||
| Contenido de gas en el petróleo | % | ≤0,1 | |||||
| Tamaño de partícula de impureza | micras | ≤5～10 | |||||
Compromiso de servicio postventa:
1. Nuestra empresa es totalmente responsable de la calidad de los equipos y accesorios proporcionados por los usuarios, así como del diseño, la fabricación y los materiales. Si algún indicador técnico del equipo no cumple con los estándares durante la aceptación, podrá ser devuelto sin condiciones.
2. Los productos de nuestra empresa tienen un período de garantía de un año, brindan servicios de mantenimiento pagos de por vida y brindan repuestos de por vida.
3. Nuestra empresa se encarga de la instalación, puesta en marcha y formación gratuita en sitio de los técnicos operativos.
4. La línea directa de posventa está disponible las 24 horas. Si el equipo falla, responderemos con prontitud a la llamada de mantenimiento del usuario. Si el problema no se puede resolver por teléfono o fax, enviaremos a un técnico al lugar en un plazo de 24 horas para solucionarlo.
5. Daremos prioridad a la promoción o sustitución gratuita de las nuevas tecnologías, nuevos materiales y nuevos procesos que nuestra empresa utilizará en el proceso de desarrollo de nuevos productos en el futuro en los equipos de los usuarios.
Otros servicios prestados por Tongrui:
1. El período de garantía para todo el filtro de aceite es de un año (excluyendo los consumibles del elemento filtrante). Durante el período de garantía, si se presentan problemas graves con el equipo, se aplicarán las tres garantías. El proveedor se encargará de cualquier problema anormal sin costo alguno.
2. Embalaje: embalaje de bambú y madera.
