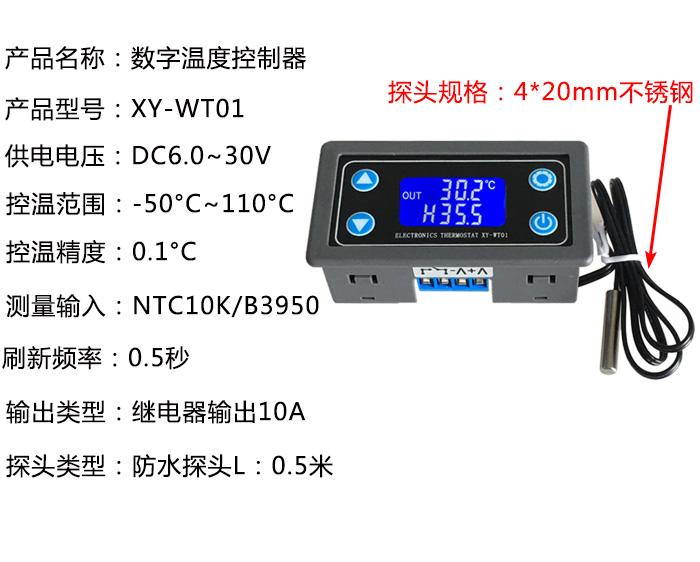

XY-T01Controlador de temperatura digital, pantalla digital de alta precisión, módulo controlador de temperatura de refrigeración y calefacción.

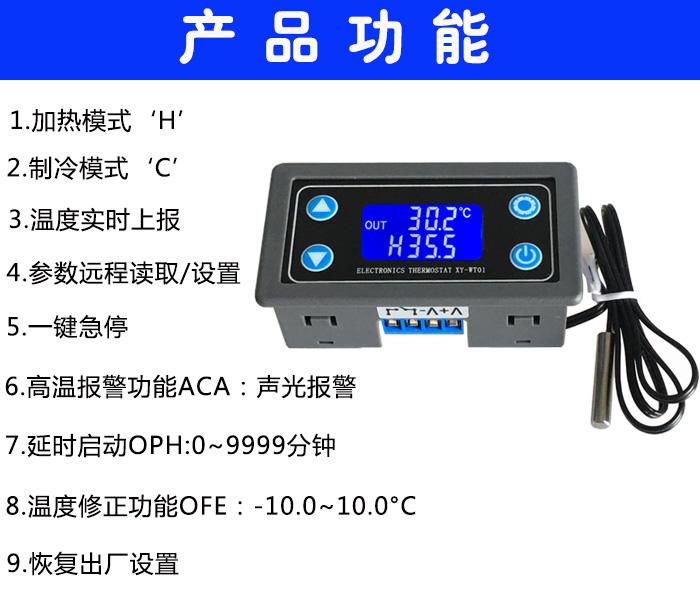

Características del producto:

1. modo calefacción 'H'：

Cuando se detecta la temperatura ≤ temperatura establecida-Temperatura de histéresis, se enciende el relé y el equipo de calefacción comienza a funcionar;

Cuando se detecta la temperatura ≥ Ajuste de la temperatura, el relé se desconecta y el equipo de calefacción deja de funcionar;

2. modo de enfriamiento 'DO'：

Cuando se detecta la temperatura ≥ temperatura establecida+Temperatura de histéresis, se enciende el relé y el equipo de refrigeración comienza a funcionar;

Cuando se detecta la temperatura ≤ temperatura establecida, el relé se desconecta y el equipo de refrigeración deja de funcionar;

3. Función de alarma de alta temperaturaALA：

Cuando la temperatura real es ≥ a la temperatura de alarma, el sistema activa la alarma sonora y luminosa y desconecta el relé. Pulse cualquier tecla para desactivar la alarma sonora y luminosa.

4. Inicio retrasadoOPH：

Cuando se completa una operación normal de calefacción o refrigeración, el sistema comienza a contar el tiempo.Yo,Sólo cuandoT≥OPHDespués de esto, el sistema puede pasar a la siguiente ronda de calentamiento o enfriamiento;

5. Función de corrección de temperaturaOFE(-10.0~10.0°C)：

El sistema puede presentar desviaciones tras un funcionamiento prolongado. Esta función corrige la temperatura real.=medir la temperatura + Valor de calibración;

6. Lectura remota de parámetros/configuración:

capaz de pasarUART, establecer la temperatura de inicio, la temperatura de parada, la corrección de temperatura y otros parámetros;

7. Informes de temperatura en tiempo real:

Si la función de informe de temperatura está activada, el producto 1sEl intervalo detectará la temperatura a través deUARTTransmitir al terminal para facilitar la recolección de datos;

8. Habilitación de relé(Habilitado por defecto)：

Si la habilitación del relé está desactivada, el relé permanece desconectado;

9. reiniciar:

Presione simultáneamenteALTO, LISTOllave3SLo anterior restaura la configuración de fábrica;

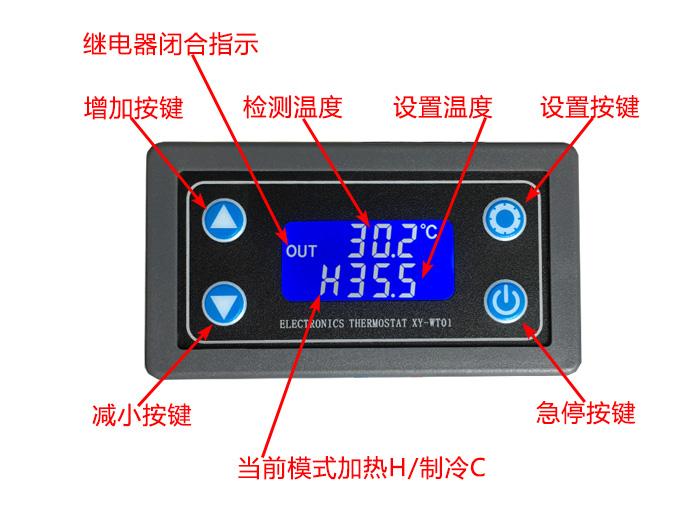

Modo de funcionamiento/Ajuste de la temperatura/Ajuste de temperatura de histéresis:

1、 En la interfaz de operación, presione brevementeCOLOCARTecla para ingresar a la interfaz de configuración rápida;

2、 Después de ingresar a la interfaz de configuración rápida, presioneCOLOCARPresione la tecla para cambiar el parámetro a configurar(Modo de funcionamiento/Ajuste de la temperatura/Temperatura de histéresis)；

3、 aprobarARRIBA ABAJOTecla, modificar valor de parámetro, admite pulsación corta/Prensa;

4、 PrensaCOLOCARestablecer3SMás que o continuar6SSin ninguna operación de tecla, salga de la interfaz de configuración rápida y guarde los parámetros;

Temperatura de alarma/Configuración de inicio retrasado/Corrección de temperatura:

1、En la interfaz de ejecución, mantenga pulsadoCOLOCARestablecer3sLo anterior ingresa a la interfaz de configuración de parámetros;

2、Después de ingresar a la interfaz de configuración de parámetros, presioneCOLOCARPresione la tecla para cambiar el parámetro a configurar(Temperatura de alarma/Configuración de inicio retrasado/Corrección de temperatura)；

3、aprobarARRIBA ABAJOTecla, modificar valor de parámetro, admite pulsación corta/Prensa;

4、 PrensaCOLOCARestablecer3SMás que o continuar6SSin ninguna operación de tecla, salga de la interfaz de configuración de parámetros y guarde los parámetros;

Cómo activar la alarma de temperatura alta(Desactivado por defecto):

Ingrese a la interfaz de configuración de parámetros y cambie a los parámetros de alarma.ALAinterfaz, mediante pulsaciones cortasDETENERTecla para activar o desactivar la función de alarma de alta temperatura; si la función de alarma de alta temperatura está desactivada,ALAespectáculo'----'Como recordatorio;

Cómo habilitar el inicio retrasado (Desactivado por defecto):

Ingrese a la interfaz de configuración de parámetros y cambie a los parámetros de alarma.OPHinterfaz, mediante pulsaciones cortasDETENERTecla para activar o desactivar la función de alarma de alta temperatura; si la función de alarma de alta temperatura está desactivada,OPH espectáculo'----'Como recordatorio;

Control del puerto serie(Comunicación de nivel TTL MCU)

Estándar de comunicación: bits de datos de 9600 bps :8
Bits de parada :1
Dígito de control :ninguno
Control de flujo :ninguno

Comandos del puerto serie	ilustrar
comenzar	Iniciar informe de temperatura
detener	Detener el informe de temperatura
leer	Leer parámetros de configuración
en	Habilitación de relé abierta
apagado	Habilitar relé cerrar
S:XXX	configuración temperatura establecida -50 ~ -01 00.0~99.9 100~110
B:XX.X	configuración Temperatura de histéresis(00.0~30.0)
OFE:XX.X	Calibración de temperatura (-10.0 ~ 10.0）
ALA:XX.X	Temperatura de alarma (-50.0 ~ 110.0）
OFICIAL:XXXX	Hora de inicio retrasada (0 ~ 9999）
