Comparado con el modelo antiguo, el nuevo modelo ha optimizado la estructura del circuito, haciendo que la fuente de alimentación funcione de manera más estable. Al mismo tiempo, ha añadido protección contra conexión inversa de entrada (utilizando MOSFET de 150A para protección contra conexión inversa) y protección contra batería baja (bajo voltaje) de entrada, y el voltaje de protección contra batería baja se puede ajustar de 9-50V para adaptarse a varias baterías. Al usar baterías para la alimentación, no necesita preocuparse por dañar el módulo de alimentación y la batería cuando la batería está baja.
Descripción de la potencia: Dado que la corriente de entrada máxima de esta fuente de alimentación es de 20A, la potencia de salida está relacionada con el voltaje de entrada. Cuanto mayor sea el voltaje de entrada, mayor será la potencia. Por ejemplo, la potencia de entrada de 12V*20A es 240W. La potencia de entrada de 24V*20A es 480W. Esta es alta potencia. Debido al área de disipación de calor limitada, agregue un ventilador de 12V para la disipación de calor cuando el voltaje de entrada exceda los 10A o la corriente de salida sea 10A.
Parámetros del módulo:
Modelo de módulo: SZ-BT07CCCV-A
Nombre del módulo: 1200Módulo de Corriente Constante W Boost
Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)
Voltaje de entrada: DC10-60V (entrada directa 10-60V sin tapa de puente para seleccionar voltaje) (Actualizado el 15/5/2016)
Corriente de entrada: 20A (MÁX) excede 1, por favor agregue un ventilador para enfriamiento (agregando un ventilador para enfriamiento, la corriente de entrada puede ser 2 cuando el voltaje de entrada es 12-24V)
Corriente de funcionamiento estática: 15mA (Cuando el voltaje de salida se aumenta de 12V a 20V, cuanto mayor sea el voltaje de salida, mayor será la corriente estática)
Voltaje de salida: 12-83V continuamente ajustable (la salida predeterminada se ajusta a 19V para el envío. Por favor, indique si necesita ajustarla a otros valores de voltaje. Los compradores pueden ajustarla por sí mismos si tienen un multímetro)
Salida fija de 12-83V (para clientes mayoristas)
Corriente de salida: 18A MÁX. Si excede 10A, por favor aumente la disipación de calor (relacionado con la diferencia de voltaje de entrada y salida. Cuanto mayor sea la diferencia de voltaje, menor será la corriente de salida)
Rango de corriente constante: 0.5-18A (+/-0.3A)
Protección contra conexión inversa de entrada: Sí (protección contra conexión inversa con MOSFET de potencia de 150 A)
Protección contra batería baja:Sí (9-50V ajustable)
Temperatura de trabajo: -40~+85 grados (por favor, fortalecer la disipación de calor cuando la temperatura ambiente es demasiado alta)
Frecuencia de trabajo: 150 KHz
Eficiencia de conversión: 92%-97% (la eficiencia está relacionada con el voltaje de entrada y salida, la corriente y la diferencia de presión. Una pequeña diferencia de presión significa alta eficiencia)
Protección contra sobrecorriente de entrada:Sí (si la entrada excede 2, se protegerá automáticamente y la fuente de alimentación no se impulsará)
Protección contra cortocircuitos:Sí (fusible de entrada 30A) doble protección contra cortocircuitos, más seguro de usar.
Protección contra conexión inversa de entrada: Sí (protección contra inversión de polaridad con tubo MOS de potencia de 150A).Puede ser revertido por mucho tiempo)

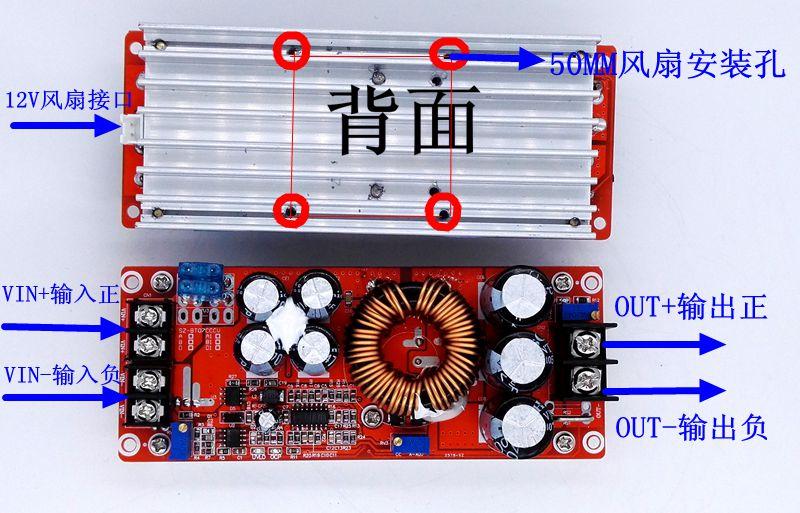

Método de instalación: 4 columnas de cobre de 3 mm
Método de cableado: Bloque de terminales (por favor use cable de cobre puro de alta corriente)
Tamaño del módulo: longitud 130 mm ancho 52 mm altura 53 mm
Peso del módulo: 300g
Potencia de salida: = voltaje de entrada * 20A, tal como: entrada 12V * 20A = 240W. La potencia máxima cuando la entrada es de 12V es 240W.
Voltaje de entrada*20A Por ejemplo: entrada 24V*20A=480W, es decir: cuando la entrada es de 24V, la potencia es de 480W
Nota: Al ingresar 12V, la potencia máxima es 240W; al ingresar 24V, la potencia máxima es 480W; al ingresar 36V, la potencia máxima es 720W

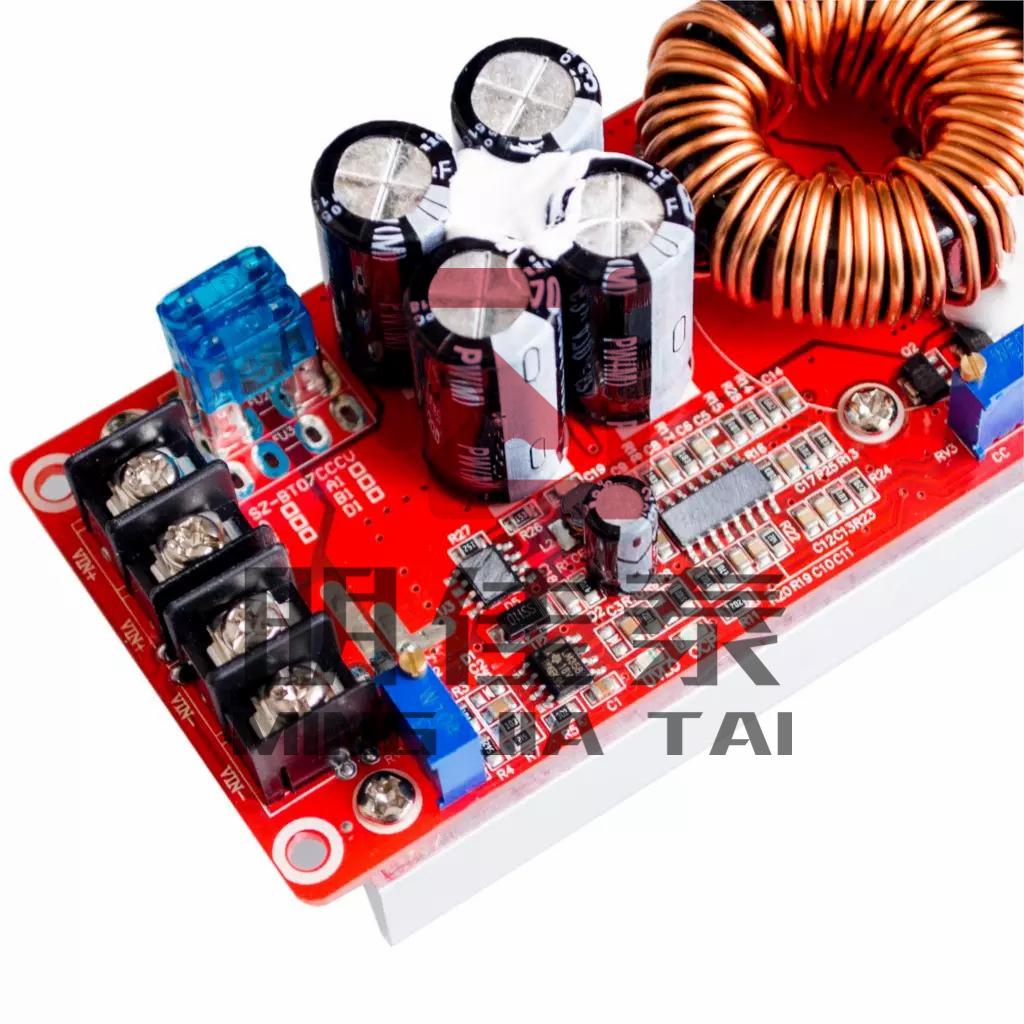

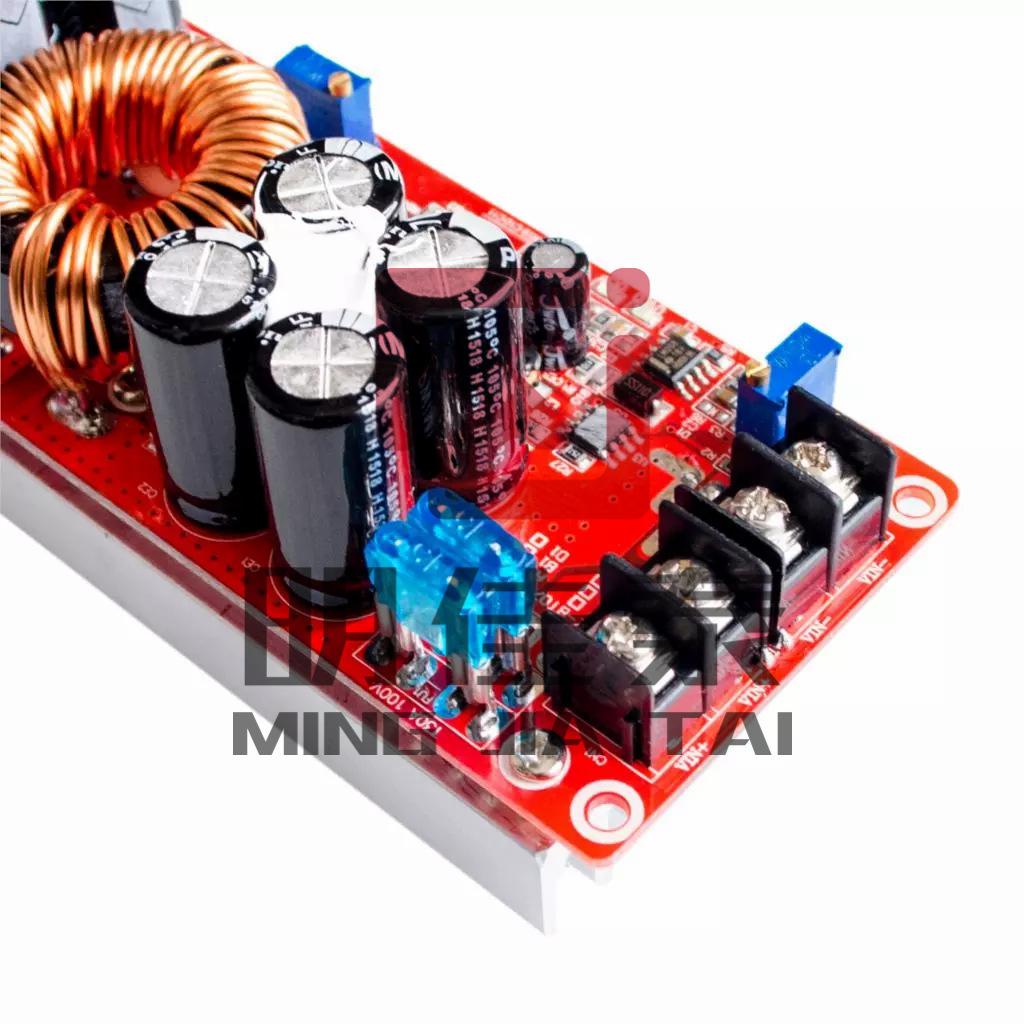

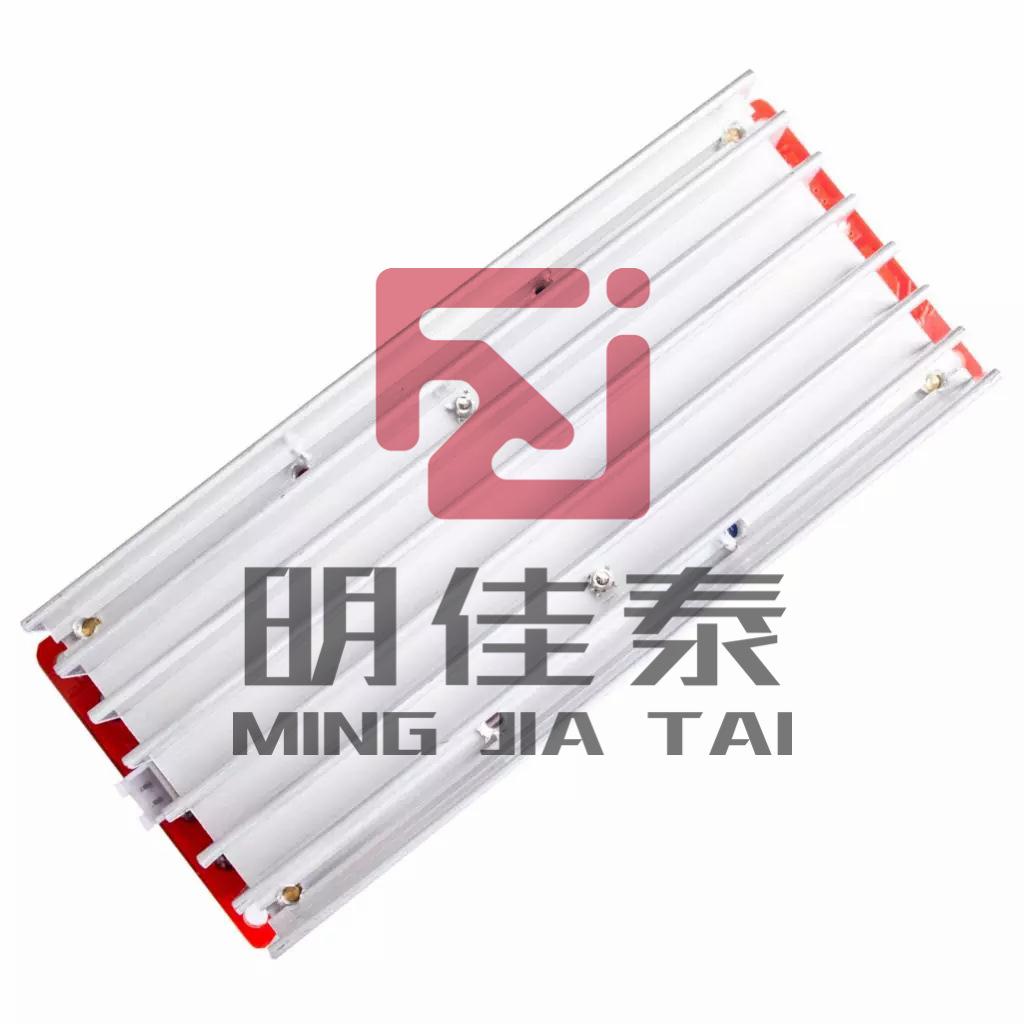

La fuente de alimentación es muy potente. La entrada utiliza 4 condensadores electrolíticos de alta frecuencia y baja resistencia de 63V/470UF, y la salida utiliza 3 condensadores electrolíticos de 100V/470UF. El anillo magnético de aluminio-silicio-hierro de 33 mm está enrollado con 3 alambres de cobre puro de 1,2 mm. Bajo condiciones de alta corriente, se saturará magnéticamente a sobretemperatura. Se utiliza un radiador de aluminio de 116 mm*58 mm*14 mm para la disipación de calor. El disipador de calor tiene un orificio de instalación para un ventilador 5015 (5 mm*5 mm*15 mm); el voltaje y la corriente de salida del chip de gestión de energía importado son continuamente ajustables

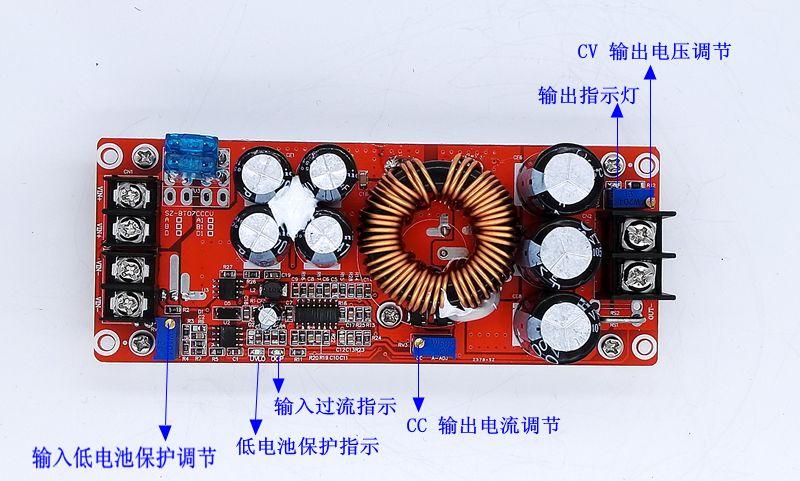

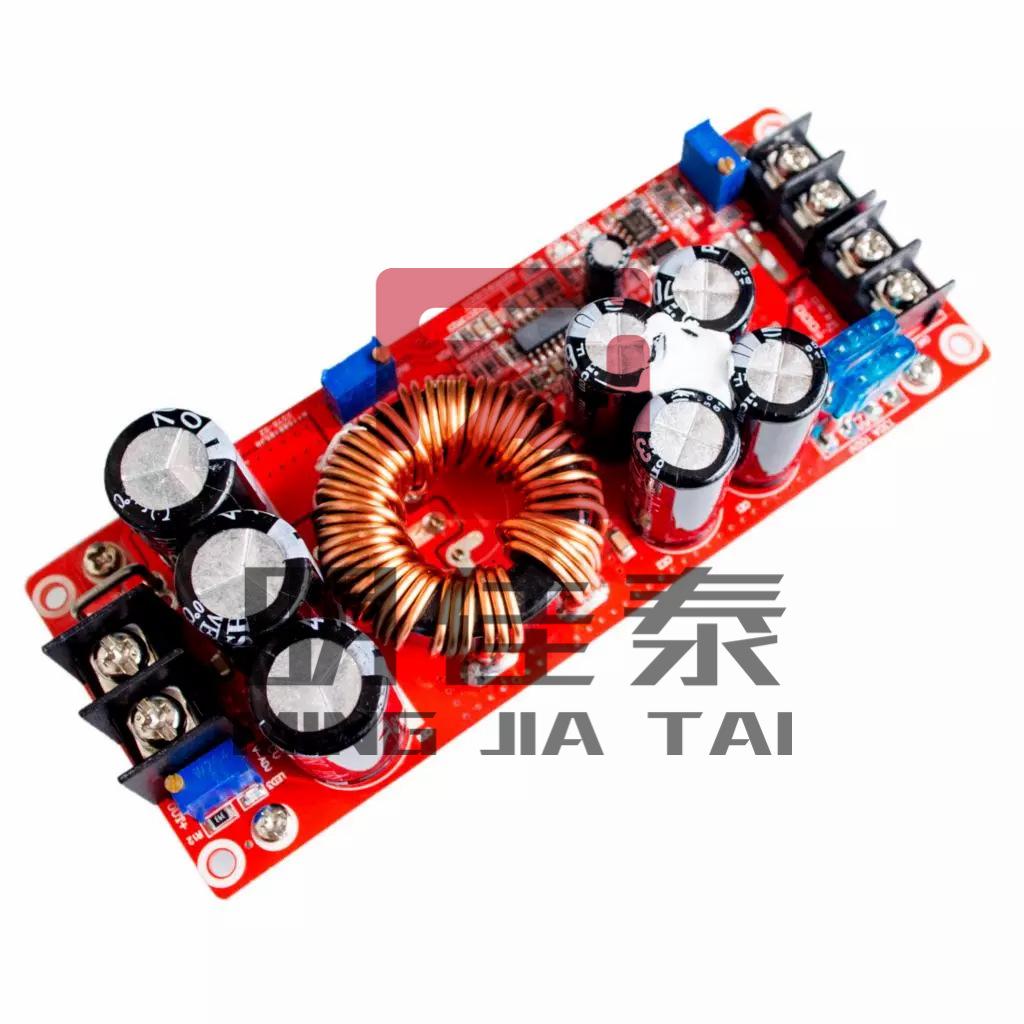

Regulación de voltaje de salida/corriente de salida/regulación de protección por batería baja de entrada
Ajuste de voltaje: Cuando la alimentación está encendida y no hay carga, use un destornillador de punta plana para ajustar el potenciómetro "V-ADJ" del extremo de salida (marcado en la figura anterior) en el sentido de las agujas del reloj para aumentar, en el sentido contrario a las agujas del reloj para disminuir). Debido a la gran capacidad del condensador de salida, el voltaje de salida reaccionará lentamente cuando se ajuste de alto voltaje a bajo voltaje. Jianyi ajusta la amplitud en menor medida. (El voltaje de salida predeterminado se ajusta a 19V para el envío. Si necesita que ajustemos otros valores de voltaje, por favor explique o deje un mensaje)
Ajuste de corriente: Gire el potenciómetro "A-ADJ" en sentido contrario a las agujas del reloj unas 30 vueltas, ajuste la corriente de salida a un valor pequeño, conecte el LED y gire el potenciómetro "A-ADJ" en el sentido de las agujas del reloj hasta la corriente que necesite. Para la carga de baterías, descargue la batería, conéctela a la salida y ajuste RV2 a la corriente que necesite. Al cargar, debe usar una batería descargada para ajustarlo con precisión, porque cuanta más energía tenga la batería, menor será la corriente de carga. (La corriente de salida predeterminada se ajusta a 3A para el envío. Si necesita que ajustemos el valor de la corriente, deje un mensaje o explique el ajuste.
Nota especial:
No utilice la salida en cortocircuito para ajustar la corriente. La estructura del circuito del módulo elevador no se puede ajustar mediante cortocircuito.
Ajuste de protección de batería baja de entrada: La protección de batería baja está dirigida principalmente a la descarga excesiva de la batería cuando la potencia de entrada es una batería, y el voltaje de la batería es demasiado bajo para dañar el módulo de potencia y la batería. Por ejemplo, ajuste la protección de batería baja de 12V. Conecte un voltaje de 10V al extremo de entrada del módulo de potencia y use un destornillador de punta plana para ajustar RV1 (en el sentido de las agujas del reloj para aumentar el valor de voltaje de protección, en sentido contrario a las agujas del reloj para reducir el voltaje de protección) hasta que la luz UVLO se encienda. En este momento, el voltaje de protección de batería baja es de 10V. Cuando el voltaje de la batería cae a 10V, el módulo de potencia no aumenta (el voltaje de entrada es igual al voltaje de salida)
Los siguientes puntos deben tenerse en cuenta al usar una fuente de alimentación elevadora:
1 El voltaje de la fuente de alimentación de entrada es superior a 10V.
2 Al usar una fuente de alimentación conmutada como fuente de alimentación de entrada, primero conecte la fuente de alimentación de entrada y ajuste el voltaje en condiciones sin carga. Luego conecte la carga. (Asegúrese de que la fuente de alimentación conmutada esté siempre funcionando), o primero ajuste el voltaje en condiciones sin carga, luego desconecte la fuente de alimentación conmutada y luego conecte la carga. Conecte la fuente de alimentación conmutada y el módulo de potencia cuando la fuente de alimentación conmutada esté encendida. (Debido a que la fuente de alimentación conmutada tiene un tiempo de subida cuando se enciende. Cuando el voltaje es inferior a 10V, el chip aún no ha funcionado. Es fácil que se averíe el tubo MOS.
3. Al usar el modo de corriente constante para ajustar el voltaje, el voltaje debe ser mayor que el voltaje de entrada. (Por ejemplo, si el voltaje de entrada de la fuente de alimentación es de 12V y el voltaje de salida sin carga es de 15V, entonces conecte una lámpara LED de 3.2V. Esta situación no está permitida. Se deben conectar al menos 4 lámparas LED en serie.)
