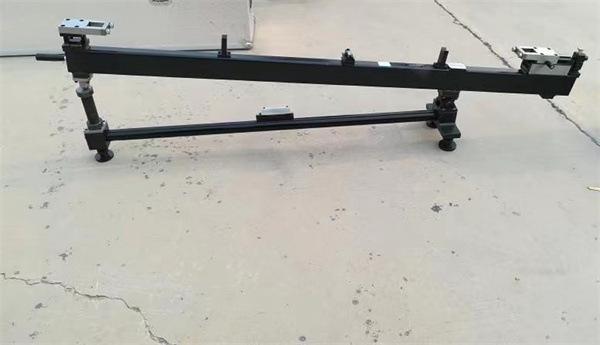

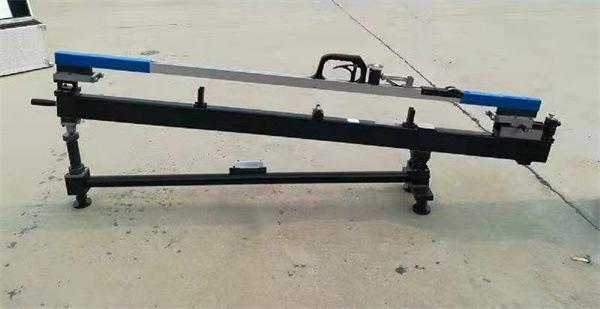

El calibrador de ancho de vía es un calibre especial que se utiliza para calibrar el ancho de vía de los ferrocarriles de ancho estándar. Este calibrador permite la calibración inicial y la calibración repetida (calibración periódica) de anchos de vía de nivel 0, nivel 1 y nivel 2. El calibrador consta de una sección de medición de ancho de vía y una sección de medición de nivel (peralte).
El calibrador de ancho de vía utiliza bloques de medición fijos y móviles para tomar el ancho de vía como referencia de longitud del punto de 1435 mm. El volante se puede ajustar de 1410 mm a 1470 mm. Durante el ajuste, la posición correspondiente se puede leer claramente en la regla de ancho de vía, y el tornillo de bloqueo de la regla se utiliza para bloquear la posición. El calibrador de peralte adopta un mecanismo de elevación de engranaje y cadena. Durante el funcionamiento, extraiga el volante y gírelo para ajustar la posición relativa del bloque de medición de peralte. Ajuste al punto más bajo como posición cero horizontal, el recorrido de ajuste del bloque de medición de peralte es de 0 mm a 185 mm. Durante el ajuste, la posición correspondiente se puede leer claramente en la regla de peralte, y el tornillo de bloqueo de la regla se utiliza para bloquear la posición. El mecanismo móvil de este calibrador de ancho de vía adopta rieles de guía importados para garantizar la precisión relativa del proceso de movimiento, y todos los bloques de medición y componentes estructurales están adoptados.
Los materiales se procesan con precisión mediante centros de mecanizado CNC para garantizar la precisión general del ensamblaje y el uso estable a largo plazo del calibrador.
Parámetros técnicos del calibrador de ancho de vía
Nivel de precisión: Nivel I
Rango de medición del ancho de vía: (1410～1470) mm
Rango de medición horizontal: (0～185) mm
Error de indicación ultra alto: ±0,06 mm;
Longitud de trabajo del calibre: 1435 ± 0,20 mm
Error de indicación del ancho de vía: posición cero (1435)
El error máximo permitido es de ±0,04 mm y el error máximo permitido para una posición distinta de cero es de ±0,06 mm.
