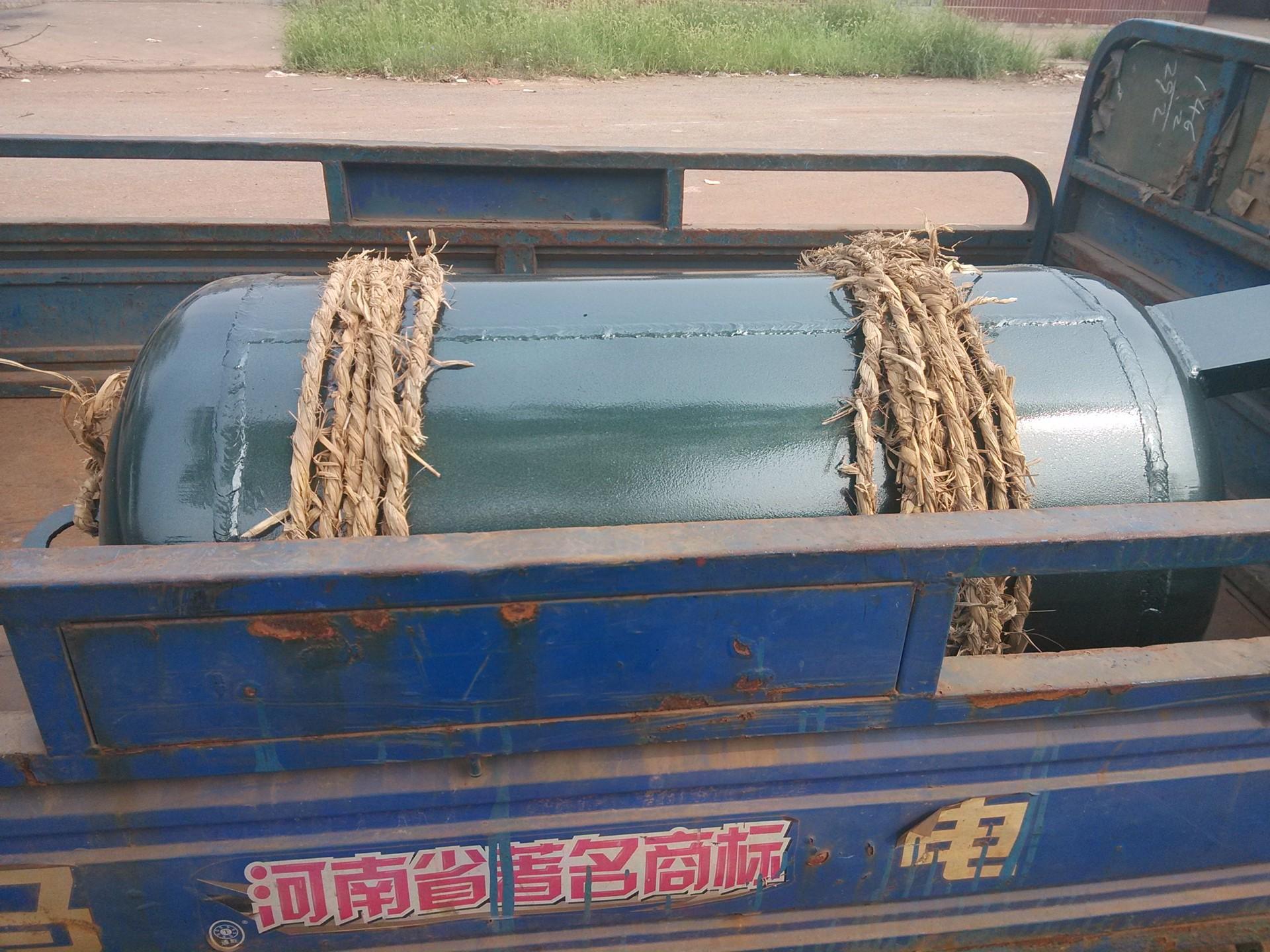

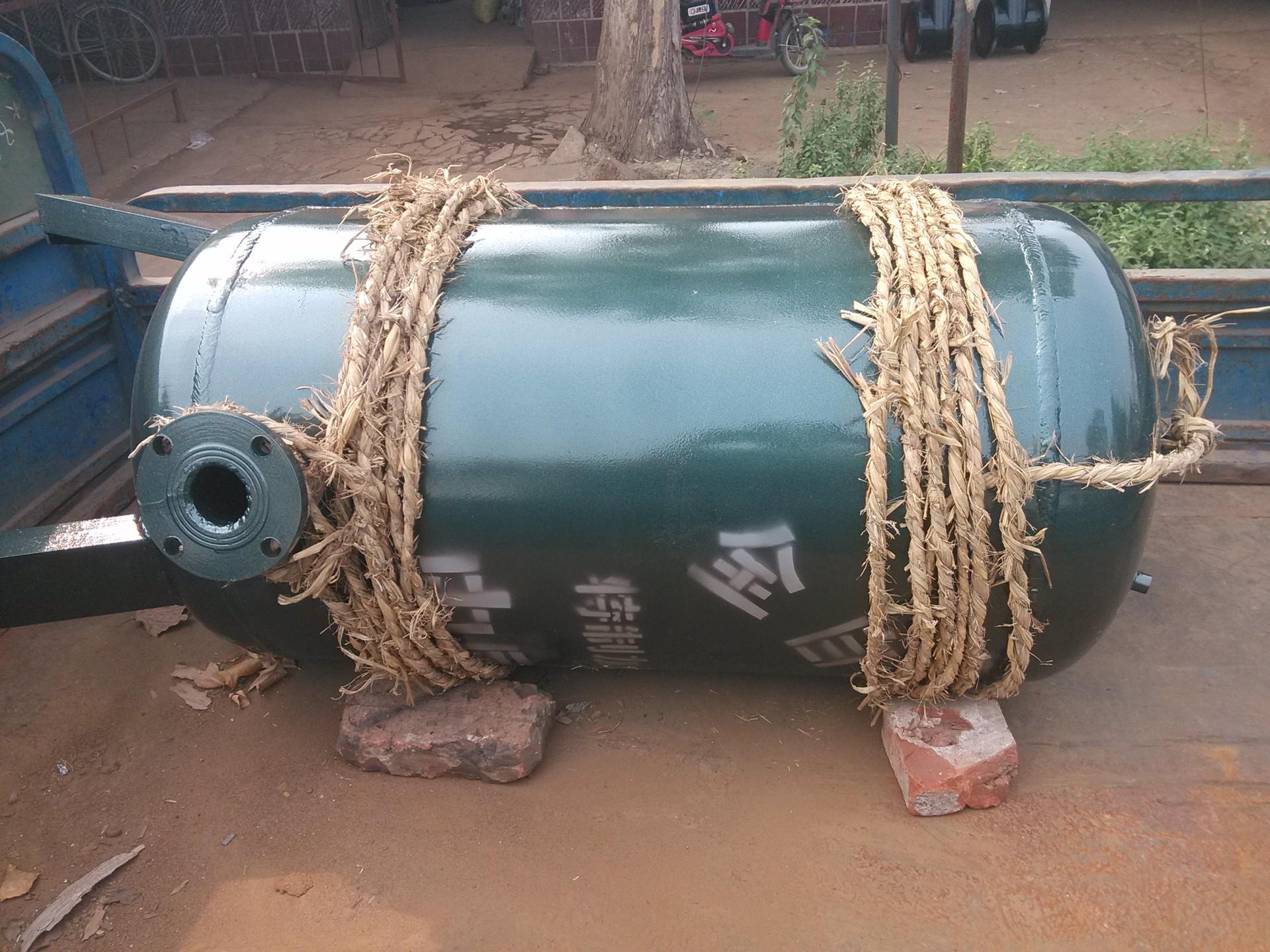

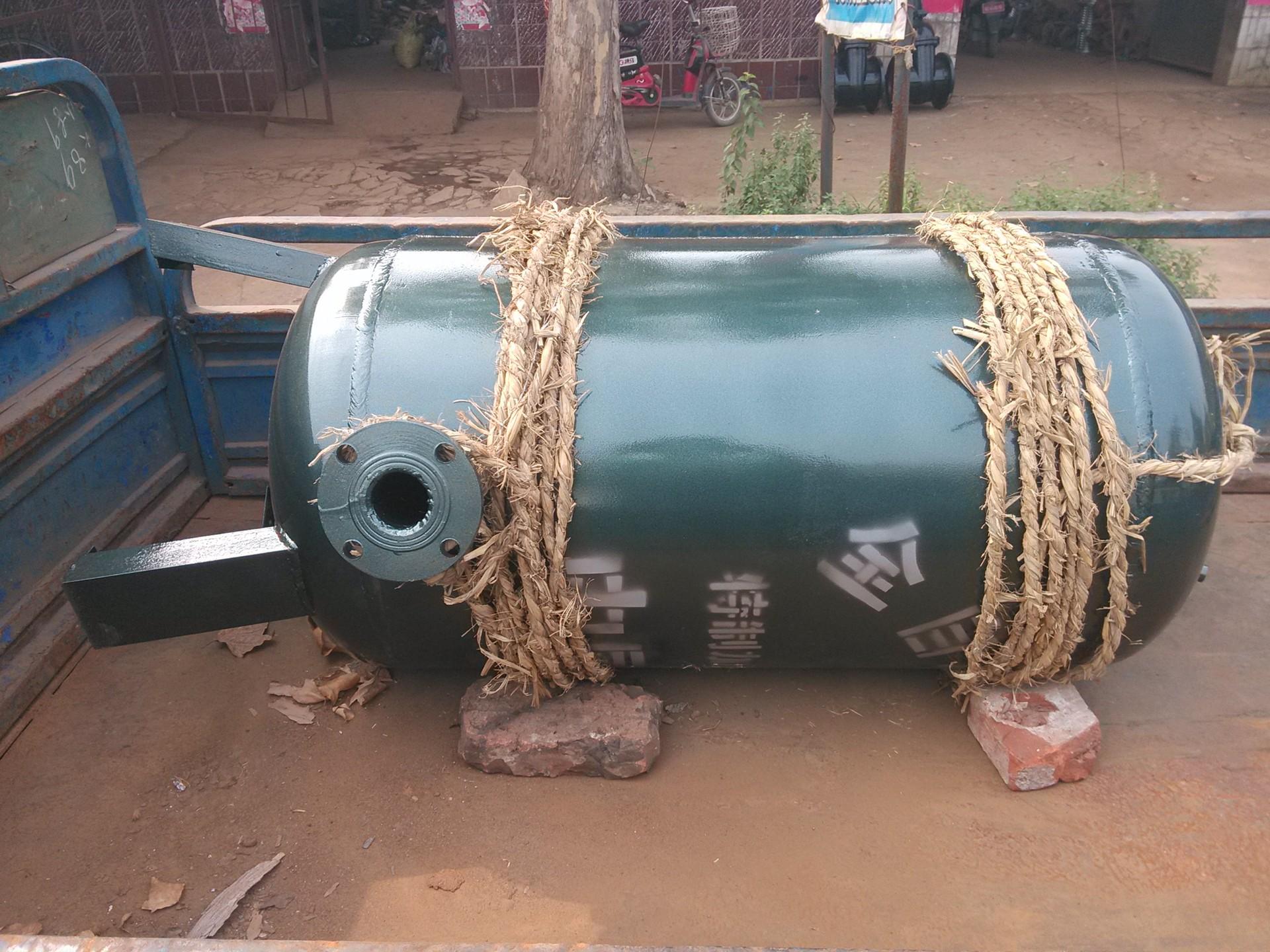

Suministro de agua sin torre totalmente automático de 0,2 toneladas. Calidad y belleza directas de fábrica.
Principio de funcionamiento:
El dispositivo de suministro de agua sin torre consta de un tanque, una caja de control, un manómetro, una válvula y otros equipos. Este equipo utiliza suministro de agua por presión de aire. El tanque sellado se utiliza para aumentar la presión localmente para lograr el propósito del suministro de agua. La secuencia de trabajo específica es que la bomba de agua presiona agua hacia el tanque a través de la válvula de retención para comprimir el gas en el tanque y aumentar gradualmente la presión. Cuando la presión alcanza el límite superior especificado, el manómetro de contacto eléctrico detiene automáticamente la bomba a través del gabinete de control. La presión del agua en el equipo es mayor que la presión externa, y el agua se entrega automáticamente a la red de suministro de agua. Cuando el nivel de agua en el tanque baja y la presión de aire disminuye hasta el límite inferior especificado, el manómetro de contacto eléctrico reinicia la bomba de agua a través del gabinete de control. Repetidamente, el equipo sigue suministrando agua. Este equipo no requiere operadores a tiempo completo.
Características:
Las ventajas destacadas del equipo son que no requiere la construcción de una torre de agua, tiene una pequeña inversión, ocupa un área pequeña, utiliza ajuste automático de agua y gas, operación automática, ahorro de energía y conexión automática a la red de agua potable. Puede seguir suministrando agua después de un corte de energía y no necesita ser supervisado durante varios años después de la puesta en marcha. Los hogares suministrados son 20-2000 hogares. El volumen diario de suministro de agua es de 20-50000m3, y la altura de suministro de agua es de 150 metros, es decir, un edificio de 50 pisos. El equipo adopta un tratamiento totalmente cerrado y está conectado directamente a la tubería de la bomba. El agua no entra en contacto directo con el aire exterior, asegurando que la calidad del agua no se contamine y cumple con los estándares de higiene para agua potable requeridos por el departamento de inspección de calidad.
Latas domésticas:
1.0.4-1 tanque cúbico, generalmente utilizado para agua doméstica o agua solar. Consta de un tanque, controlador, manómetro, válvula y bomba de agua.
Bomba de agua: Generalmente una bomba de tornillo doméstica, comúnmente conocida como bomba de cabeza grande. Esta bomba consume poca energía, ahorra electricidad, es de bajo costo y es duradera.
2. El cuerpo del tanque está soldado con placas de acero, con dos cabezales superior e inferior y el cuerpo del tanque en medio. El cuerpo del tanque es anticorrosivo por dentro y por fuera.
3. El controlador y el manómetro son un conjunto, que se utilizan para controlar la bomba de agua y suministrar y descargar agua automáticamente. El manómetro puede ajustar una presión máxima y una presión mínima. Cuando la presión está en el nivel más bajo, el controlador controlará automáticamente la bomba de agua para suministrar agua. Cuando la presión está en el nivel más alto, el controlador controlará la bomba de agua para detener el suministro de agua. Este ciclo se repite para lograr un suministro de agua totalmente automático.
4. Válvulas, principalmente válvulas de bola, se instalan en el fondo del tanque para lograr el propósito de descarga de aguas residuales. También hay válvulas de retención y válvulas de compuerta, una instalada en la entrada de agua del tanque y la otra instalada en la salida de agua del tanque, que pueden controlar bien el reflujo del agua y proteger la bomba de agua de daños.
Tanques industriales:
1. Suministro de agua de 1-50 metros cúbicos sin torre. Consiste en un tanque, una caja de control, un manómetro, una válvula y una bomba de agua.
2. El material del tanque es aproximadamente el mismo que el del tanque doméstico, pero el grosor de la placa de acero requerida para los tanques industriales es mayor, lo que puede soportar mayor presión y permitir el suministro de agua a larga distancia o el suministro de agua a largo plazo. Al elegir un tanque de almacenamiento de agua, los clientes deben especificar el grosor del tanque de almacenamiento de agua que necesitan, y también indicar si se requiere una boca de hombre, lo que puede facilitar el mantenimiento del tanque.
3. Caja de control, usa electricidad trifásica.
4. La bomba de agua es generalmente una bomba sumergible, que puede lograr la extracción de agua profunda. Si la profundidad del agua excede los 30 metros, se debe equipar una válvula de escape para evitar que la presión negativa generada durante la extracción de agua afecte al tanque.
5. Las válvulas son principalmente válvulas de compuerta, válvulas de bola, válvulas de retención y válvulas de seguridad. Asegúrese de equipar la válvula de seguridad, porque la presión utilizada en los tanques industriales es generalmente muy alta, y la válvula de seguridad puede proteger el cuerpo del tanque a la presión más alta.
Descripción del modelo:
1. Equipo de suministro de agua sin torre serie tipo L HDGS-1.0
El equipo tiene un tonelaje de 2-10 toneladas y es un equipo vertical con la ventaja de una huella pequeña. Utiliza un pozo o depósito como fuente de agua y es adecuado para usuarios con área de suelo pequeña y bajo consumo de agua.
2 equipos de suministro de agua sin torre serie HDGS-1.0 W
El tonelaje del equipo es de 2-60 toneladas. Es un equipo horizontal de suministro de agua con un pozo o depósito como fuente de agua. Es adecuado para usuarios con gran consumo de agua en empresas, instituciones, áreas rurales, etc.
Parámetros técnicos:
modelo | Volumen(M3) | Potencia de la bomba de agua (KW) | Ascensor(M) | Tamaño del tanque (mm) | Presión máxima de trabajo (MPa) |
HDGS-0.12-L | 0.12 | 0,75 | 40 | 400×1150 | 0.4 |
HDGS-0.2-L | 0.2 | 1 | 40 | 500×650 | 0.4 |
HDGS-0.3-L | 0.3 | 1.1 | 40 | 500×750 | 0.4 |
HDGS-0.4-L | 0.4 | 1.5 | 40 | 500×1000 | 0.4 |
HDGS-0.5-L | 0.5 | 1.5 | 40 | 600×1000 | 0.4 |
HDGS-1-L | 1 | 1.5-2.2 | 40 | 800×1510 | 0.4 |
HDGS-1.5-L | 1.5 | 2-2.2 | 40 | 1000×1510 | 0.4 |
HDGS-2-L | 2 | 2-2.2 | 40 | 1200×1510 | 0.6 |
HDGS-3-W | 3 | 2.2-2.5 | 60 | 1200×1900 | 0.6 |
HDGS-4-W | 4 | 2.2-2.5 | 60 | 1400×3000 | 0.6 |
HDGS-2-W | 2 | 2-2.2 | 60 | 1200×1510 | 0.6 |
HDGS-3-W | 3 | 2.2-5 | 60 | 1200×1900 | 0.6 |
HDGS-4-W | 4 | 2.2-5 | 60 | 1400×3000 | 0.6 |
HDGS-5-W | 5 | 2.5-5 | 60 | 1400×2520 | 0.6 |
HDGS-10-W | 10 | 5-7.5 | 60 | 1800×3020 | 0.6 |
HDGS-15-W | 15 | 7.5-10 | 60 | 2000×5100 | 0.6 |
HDGS-20-W | 20 | 10-12 | 60 | 2100×6000 | 0.6 |
HDGS-30-W | 30 | 15-18 | 60 | 2400×7100 | 0.6 |
HDGS-40-W | 40 | 15-20 | 60 | 3000×6000 | 0.6 |
HDGS-50-W | 50 | 15-20 | 60 | 2800×8600 | 0.6 |
HDGS-60-W | 60 | 15-20 | 60 | 3000×9000 | 0.6 |
Instalación y uso:
1. El equipo debe instalarse en un lugar bien ventilado, libre de polvo, no húmedo con una humedad ambiental de -10℃-40℃. Se deben instalar instalaciones de protección contra lluvia y rayos en exteriores.
2. Para facilitar la instalación y el mantenimiento del equipo, se debe dejar un espacio de 70 cm alrededor del equipo, un espacio de 1.5 m en la boca de registro y se deben establecer zanjas de drenaje en el terreno circundante.
3. Después de seleccionar el sitio, se debe preparar la cimentación y luego el asiento de soporte del tanque se debe verter con concreto o construir con ladrillos y piedras. (Consulte el diagrama de cimentación del equipo) Después de que la base se solidifique inicialmente, el cuerpo del tanque se iza y se coloca de manera estable, y luego se instalan los accesorios y se enciende la energía.
4. Antes de la prueba de funcionamiento, la válvula de suministro de agua debe cerrarse primero y deben revisarse las válvulas de sellado. No se permite ninguna fuga. Después del arranque, se debe prestar atención al sentido de giro de la bomba. Cuando la aguja del manómetro alcanza el límite superior, la bomba se detiene automáticamente. Abra la válvula de suministro de agua para suministrar agua normalmente. Si se requiere suministro de agua temporizado, el selector puede girarse a la posición manual.
5. La unidad de bomba de este equipo debe revisarse frecuentemente, mantenerse regularmente y lubricarse. Si se encuentran fugas en la bomba centrífuga y la válvula de retención, los tornillos de la brida deben apretarse a tiempo o la raíz de asbesto debe reemplazarse. Verifique que los pernos de apoyo de la bomba no estén flojos para evitar daños a la máquina.
6. El sistema de control automático eléctrico debe ser impermeable y a prueba de polvo, y el aislamiento del circuito debe revisarse regularmente, y los pernos de conexión deben estar flojos y el fusible debe estar intacto. El manómetro debe envolverse con material transparente para evitar daños.
7. Si se descubre que la pintura del tanque se está desprendiendo, debe pintarse y mantenerse a tiempo para prolongar su vida útil.
Descargar Google:
1. Por favor, elija el modelo del equipo de suministro de agua sin torre. Los modelos principales de equipos de suministro de agua sin torre son 0.4m3-50m3. 0.4m3-1m3 son principalmente tanques domésticos, y 2m3-50m3 son principalmente tanques industriales. Por favor, elija el equipo según la situación.
2. Elija el grosor de la piel de carga según la presión utilizada. Una presión puede suministrar agua hasta 10 metros y puede llegar hasta 100 metros horizontalmente. Por favor, elija según la situación. Generalmente, si necesita menos de 4 presiones, elija placas de acero de 2.5-4 mm de espesor, y si necesita 4-6 presiones, elija placas de acero de 4-5 mm de espesor. Cuanto mayor sea la presión, más gruesa será la placa de acero.
