uno,Funciones y usos del equipo:

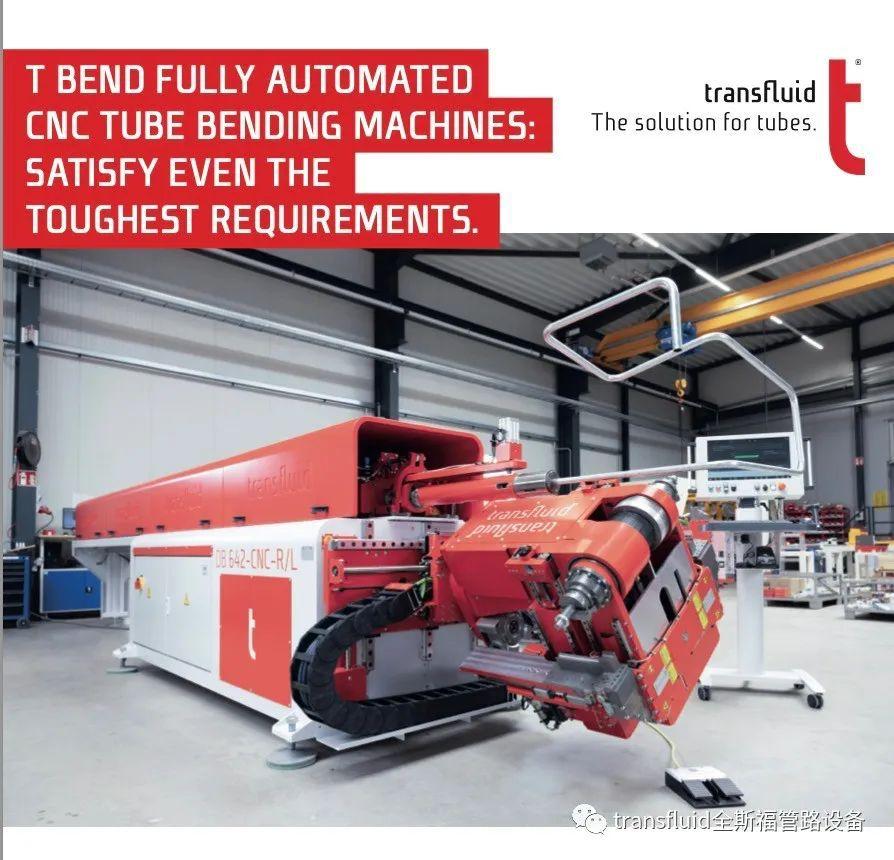

Esta serie de máquinas CNC para doblado de tubos se puede utilizar para el doblado en frío de tubos metálicos de diversos materiales, y son adecuadas para el doblado y conformado de diversos tubos y perfiles para fluidos en diversas industrias como la aeroespacial, locomotoras ferroviarias, fabricación de automóviles, barcos marinos, atención médica y productos para el hogar.

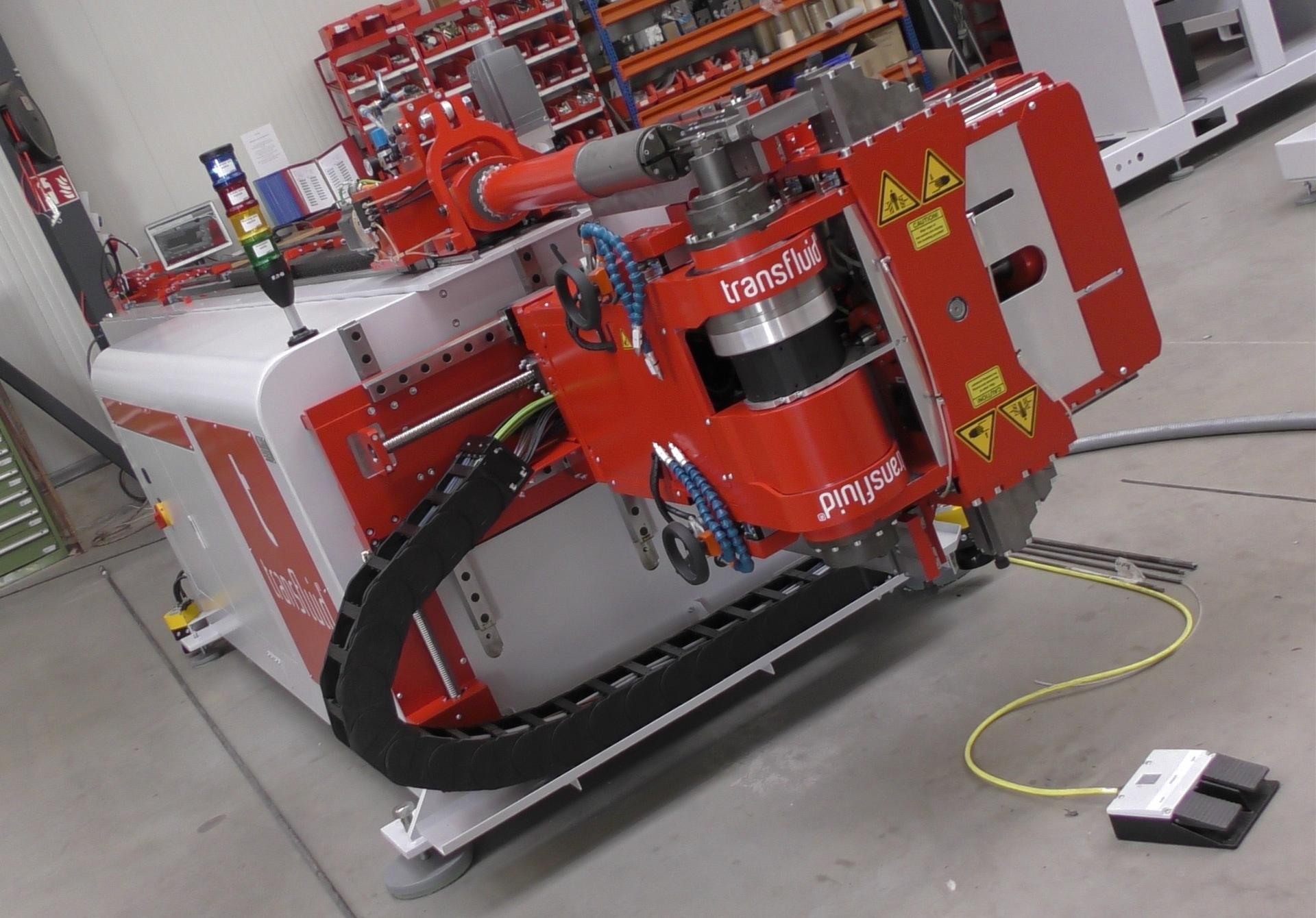

dos,El cabezal de doblado de la máquina estándar se puede posicionar horizontalmente, y la dirección de rotación se puede seleccionar para reemplazar diferentes capas de moldes de doblado.

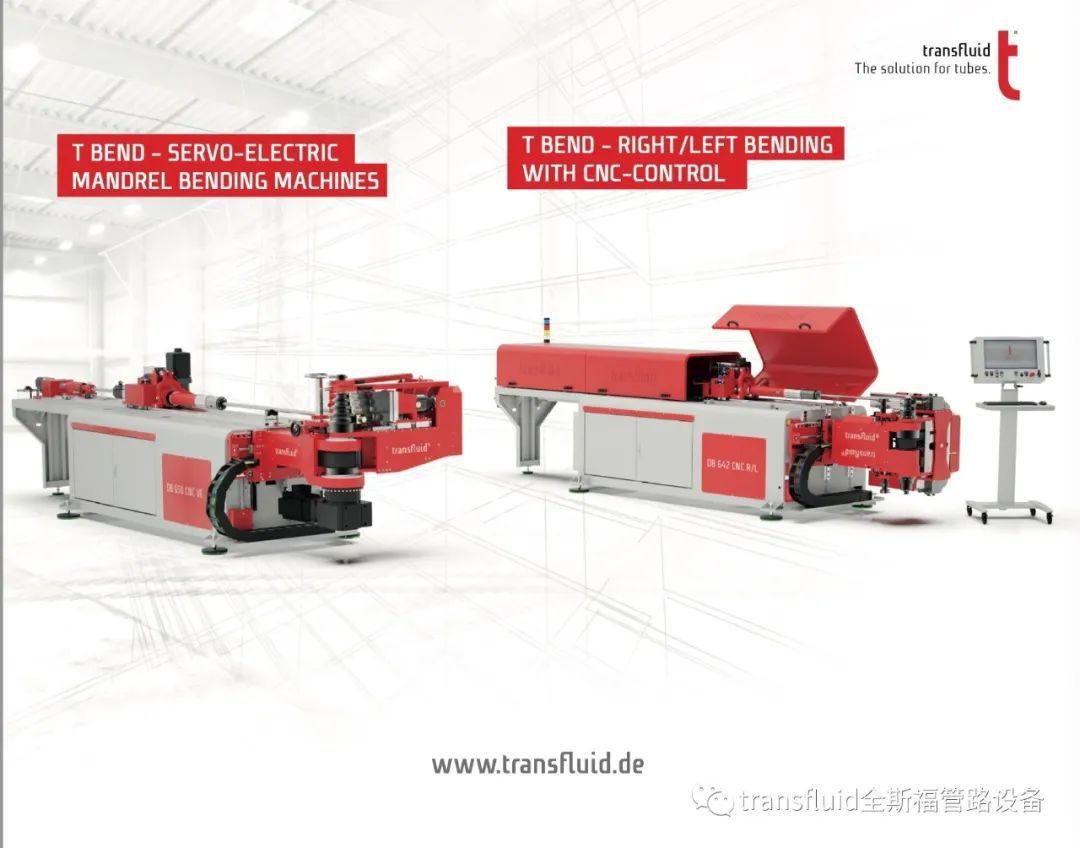

tres,Máquina curvadora de tubos CNC puramente eléctrica, sin sistema hidráulico

Cuatro,El eje de rotación del cabezal basculante se puede configurar opcionalmente para lograr una flexión bidireccional en direcciones izquierda y derecha.

cinco,El cabezal de doblado con estructura de molde multicapa puede integrar al menos 2 capas de moldes de doblado (dependiendo de los diferentes diámetros de tubería), que se pueden utilizar para diferentes radios de doblado, o moldes de estructura compuesta con secciones rectas más cortas, o moldes con diferentes diámetros de tubería para reducir el tiempo de cambio de molde. La altura máxima ajustable de la capa de molde de la máquina estándar es de 60 mm (la altura de la línea central entre las capas de molde).

seis,La diferencia máxima en el radio de curvatura entre las capas del molde es 1.5*D

Siete,La abrazadera para extremos de tubo adopta una estructura semiseparada, que también se puede aplicar a extremos de tubo que han sido procesados antes del doblado, para evitar sujetar los extremos del tubo, como las roscas o varias estructuras moldeadas en los extremos del tubo.

ocho,Con un dispositivo de troquel de seguimiento de presión de carrera larga, el carro de alimentación del eje Y puede alimentar el material a una posición cercana al troquel de doblado, reduciendo el requisito de longitud de la sección recta al final del accesorio de tubería.

Nueve,Contiene dispositivo de husillo automático programable, incluyendo dispositivo de lubricación automática del husillo, la cantidad de lubricación se puede ajustar libremente

diez,Se instala una cubierta protectora removible sobre el eje de alimentación, y no se requiere una valla protectora adicional alrededor del equipo.

once,El área frontal del cabezal de la máquina dobladora está equipada con un dispositivo de escaneo láser, y el área de seguridad se puede ajustar según las necesidades reales a través de software.

doce,Las normas de seguridad eléctrica y mecánica cumplen con los estándares internacionales y cumplen con los estándares de certificación CE

Trece,Estructura de equipo de pie con soporte de pie de altura ajustable

catorce,Color estándar de la apariencia del equipo: gris EAL7047. Rojo RAL3020, se puede personalizar según los requisitos

quince,Los principales parámetros técnicos

Muchos otros modelos están disponibles

DB630-CNC

DB2060-CNC

DB20100-CNC
