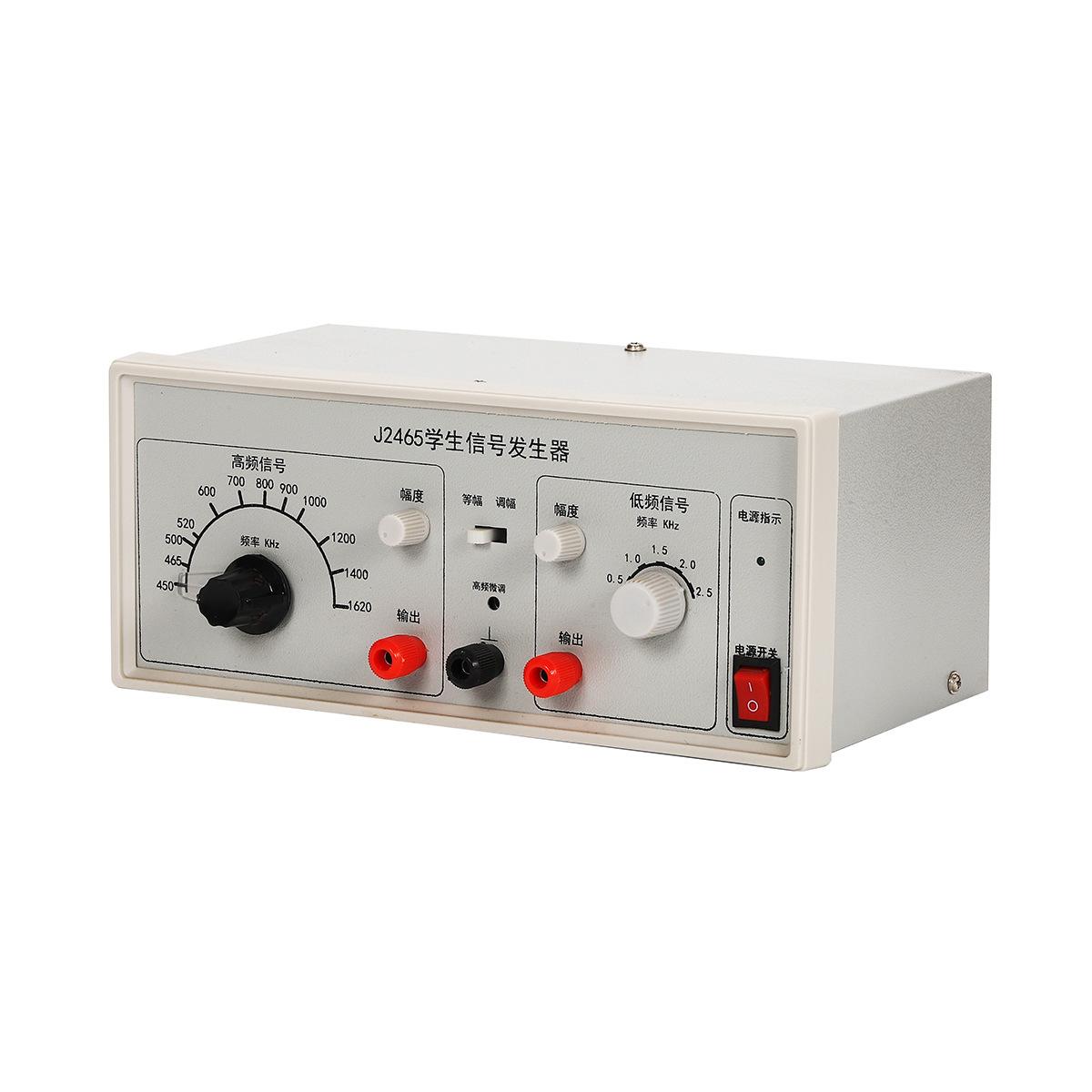

Generador de Señales para Estudiantes

1. Descripción general: El generador de señales para estudiantes es un instrumento especial para experimentos grupales de estudiantes de física de secundaria que genera señales de alta frecuencia, señales de modulación de alta frecuencia y señales de baja frecuencia. Al mismo tiempo, el instrumento también es un instrumento esencial para la enseñanza, la investigación científica y los experimentos grupales de estudiantes en diversas escuelas vocacionales secundarias y escuelas de tecnología electrónica.

    La parte de alta frecuencia del instrumento adopta un circuito de oscilación de alta frecuencia inductivo de tres puntos, y la parte de baja frecuencia adopta un circuito de oscilación controlado por voltaje capacitivo. Las características principales del instrumento son buena estabilidad de frecuencia, pequeña distorsión de forma de onda, bajo consumo de energía, fuerte capacidad antiinterferencia, fácil de usar y confiable. Todo el nivel adopta placas de circuito impreso y tecnología de cableado agrupado, con buen contacto y mantenimiento conveniente.

2. Indicadores técnicos:

1, Rango de frecuencia de salida:

1-1Señal de amplitud constante: banda de frecuencia,450KHz-1620KHzonda sinusoidal

(Con ajuste fino de alta frecuencia para lograr1700KHz)。

Más que el0-3.5VAjustable continuamente.

1-2Señal AM: grado de modulación0-30%Ajustable continuamente.

Señal modulada en AM:500 Hz、1 kHz、1,5 kHz、2KHz、2,5 kHz。

1-3Onda sinusoidal de baja frecuencia:500 Hz、1 kHz、1,5 kHz、2KHz、2,5 kHz

2, Pantalla de frecuencia: tipo de indicación de escala.

3, Distorsión de la señal: No se observó distorsión obvia usando un osciloscopio.

4, Aumento de salida: El aumento de salida de alta frecuencia y baja frecuencia son ambos ajustables continua y gradualmente.

5, Entorno de trabajo: Temperatura:0-40℃. Humedad relativa: <85%。

6,fuente de alimentación:220 V±10%、50 Hz。
