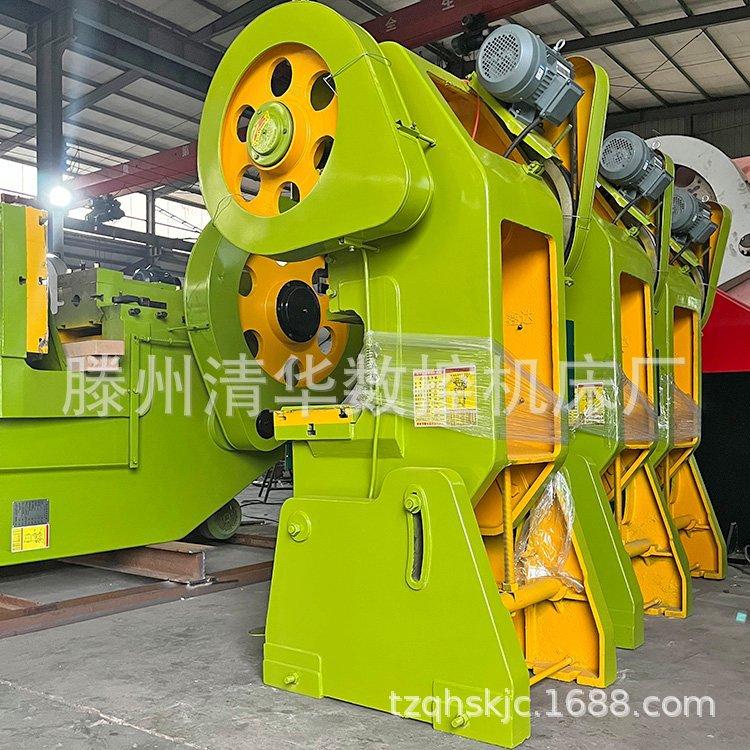

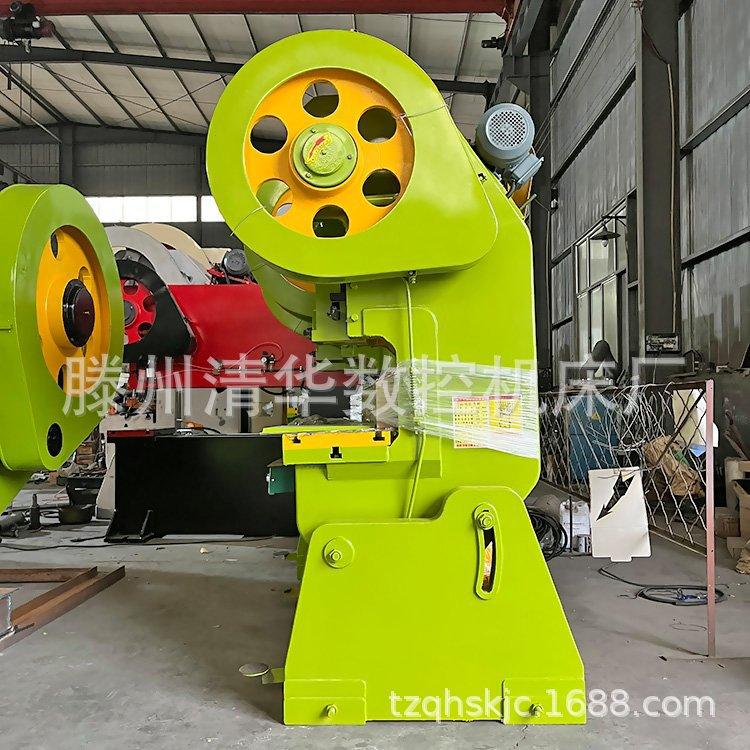

Suministro Jb23-10T/25T/40T/63T/80T Prensa Automática de Punzonado Modelos Completos

JC21-25 Abierto
Prensa de mesa fija
Manual de instrucciones 31 páginas
Página 4
Parámetros técnicos principales (Parámetro técnico principal) Unidad (Unidad) Especificación (Especificación)
Par nominal: kn 250
Viaje de par nominal mm 2.5
Carrera del corredero mm 70
Tiempo de viaje del deslizador: veces/min 65
Altura máxima del juego de troqueles mm 200
Ajuste de altura de troquel de llenado de troquel mm 30
Presión desde el centro del fuselaje mm 200
Tamaño de la mesa (frontal y trasero × izquierda y derecha) (medición de montaje) mm 330×520
Tamaño del Agujero de Montaje mm Φ120
Grosor de la mesa de trabajo (grosor de preparación) mm 50
Medición inferior del deslizador (delantero y trasero × izquierdo y derecho) mm 170×220
Tamaño del agujero del vástago (diámetro × profundidad) mm Φ50×70
Distancia entre columnas de cuerpo mm 220
Motor eléctrico (modelo/potencia) (electromotor) kw Y100L-4 (3KW)
Dimensiones (delantero y trasero × izquierdo y derecho × altura) (dimensión límite) mm 1320×860×2200
Peso de la máquina (Peso) Kg 2000

2. Especificaciones técnicas de la prensa
