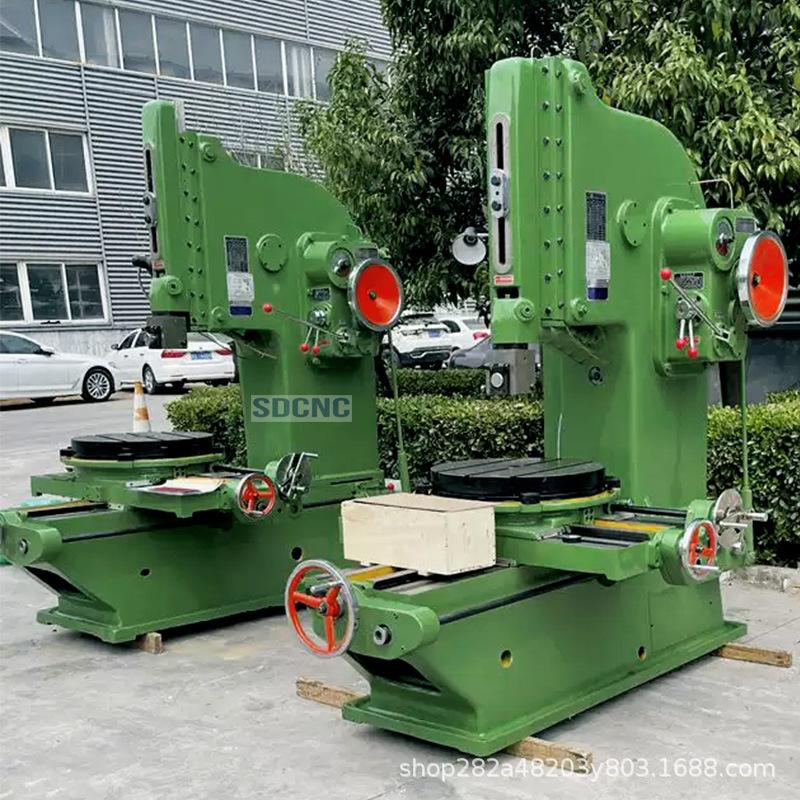

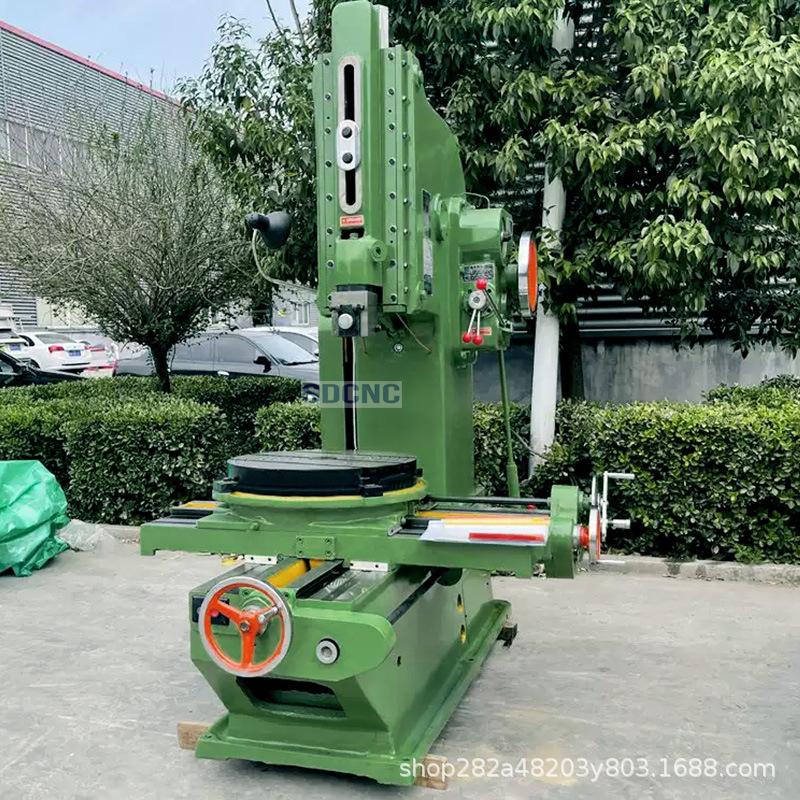

Ranuradora B5020 pequeña ranuradora vertical 5020 de alta precisión para agujeros ciegos, máquina herramienta para pernos y chaveteros.
|
Los principales parámetros técnicos |
unidad |
B5032 |
B5020 |
|
Carrera máxima del ariete |
mm |
340 |
220 |
|
Longitud máxima de inserción del ariete |
mm |
320 |
200 |
|
Número de movimientos del ariete |
veces/min |
20.32.50.80 |
32.50.80.125 |
|
Ángulo de inclinación del ariete |
° |
0-8 |
0-8 |
|
Distancia de ajuste vertical del ariete |
mm |
315 |
230 |
|
Distancia desde la superficie de apoyo del cabezal de la herramienta hasta la pared frontal de la cama |
mm |
600 |
485 |
|
Diámetro del banco de trabajo |
mm |
630 |
500 |
|
Distancia desde la superficie de trabajo hasta el extremo inferior de la corredera |
mm |
490 |
320 |
|
Distancia máxima de movimiento longitudinal de la mesa de trabajo |
mm |
630 |
500 |
|
Distancia máxima de movimiento lateral de la mesa de trabajo |
mm |
560 |
500 |
|

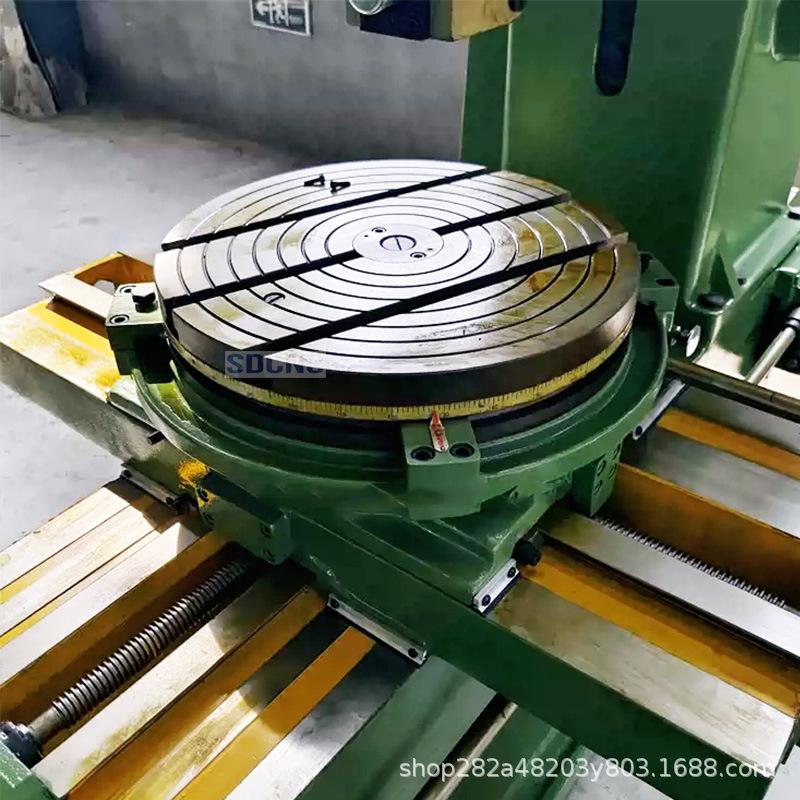

Ángulo máximo de rotación de la mesa de trabajo |
° |
360 |
360 |
|
El rango de avance motorizado vertical y horizontal de la mesa de trabajo |
mm |
0,08-1,21 |
0,08-1,21 |
|
Rango de avance de rotación de la mesa de trabajo |
mm |
0,052-0,783 |
0,052-0,783 |
|
Potencia del motor |
kilovatio |
4 |
3 |
|
Velocidad del motor |
r/min |
960 |
1430 |
|
Peso neto (aproximado) de la máquina herramienta) |
kilogramo |
3000 |
2200 |
|
Dimensiones generales (largo*ancho*alto) |
mm |
2261*1495*2245 |
1916*1305*1995 |
