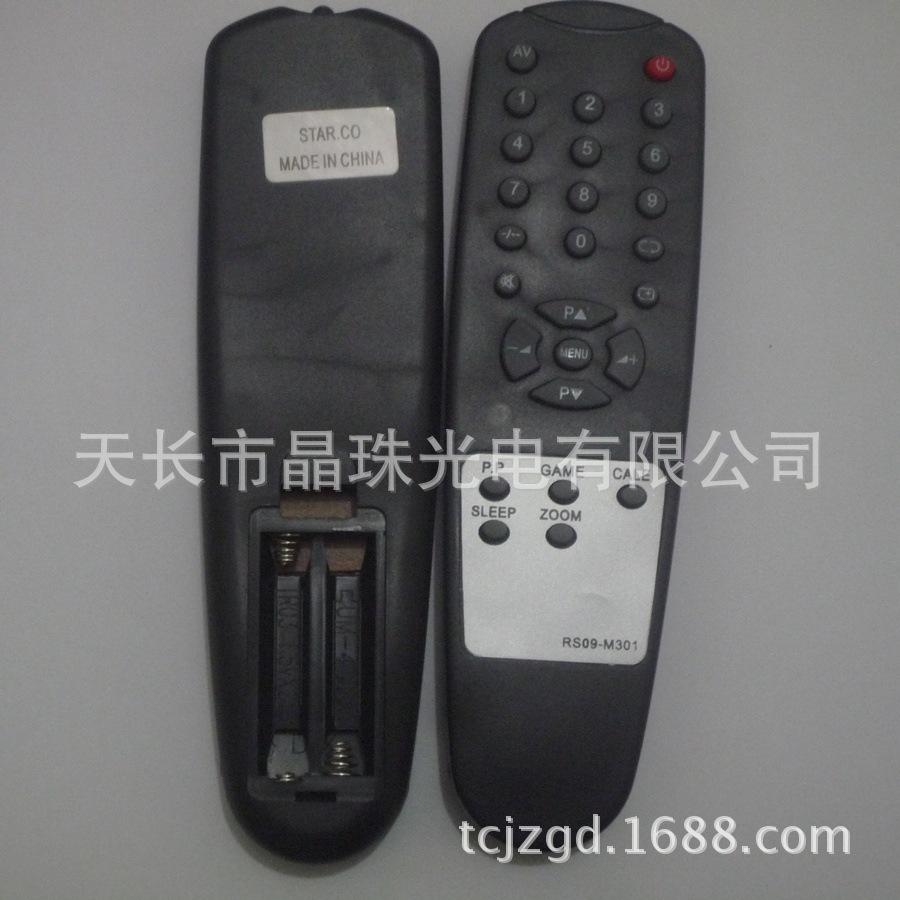

Fábrica de baixo preço de venda direta RS09-M301 para vários marca montada TV controle remoto
Quantidade
1. Fornecimento de longo prazo de controles remotos para aparelhos de ar condicionado, TVs, DVDs, alto-falantes, universais, multifuncionais, iluminação, etc.
2. Operação e configuração simples, distância de transmissão de 10 a 15 metros. Fonte de alimentação bateria 3V/7#.
3. Modelos e dados específicos podem ser personalizados de acordo com as necessidades do cliente.
4. A empresa produz controladores remotos há muito tempo e exporta para a UE, Oriente Médio, América do Sul e outros mercados. Possui técnicos profissionais para desenvolver novos produtos e replicar produtos para atender plenamente aos padrões especificados pelo cliente.
5. A carcaça é feita de material ABS.
6. Usando chips originais, desempenho estável.
7. A vida útil dos botões do controle remoto chega a 80.000 a 100.000 vezes.
O princípio do controle remoto
O controle remoto é composto principalmente por um chip microprocessador que forma um sinal de controle remoto, um oscilador de cristal, um transistor amplificador, um diodo emissor de luz infravermelha e uma matriz de teclado. Seu princípio de funcionamento é o seguinte: o oscilador dentro do chip microprocessador IC1 forma um oscilador de alta frequência através dos pinos 2 e 3 com o cristal de oscilação externo X para gerar um sinal de oscilação de alta frequência (480kHz). Este sinal é enviado ao gerador de sinal de temporização para gerar um sinal senoidal de 40 KHz e um sinal de pulso de temporização. O sinal senoidal é enviado ao modulador de codificação como um sinal portador; o sinal de pulso de temporização é enviado ao gerador de sinal de varredura, ao codificador de entrada de chave e ao codificador de comando como o sinal padrão de tempo desses circuitos.
O gerador de sinal de varredura dentro do IC1 gera cinco sinais de pulso de varredura de tempos diferentes, que são emitidos dos pinos 5 a 9 e enviados ao circuito matriz do teclado. Quando uma tecla é pressionada, o sinal de controle correspondente à tecla de função é inserido no codificador de chave dos pinos 10 a 14, e o sinal digital da função correspondente é emitido. Em seguida, o sinal do código de instrução é emitido pelo codificador de dedo, que é modulado no sinal da portadora pelo modulador para formar um trem de pulso de alta frequência contendo informações funcionais, que é emitido pelo pino 17 e amplificado pelo transistor BG, acionando a luz infravermelha. -diodo emissor D para emitir um sinal de modulação de pulso.
