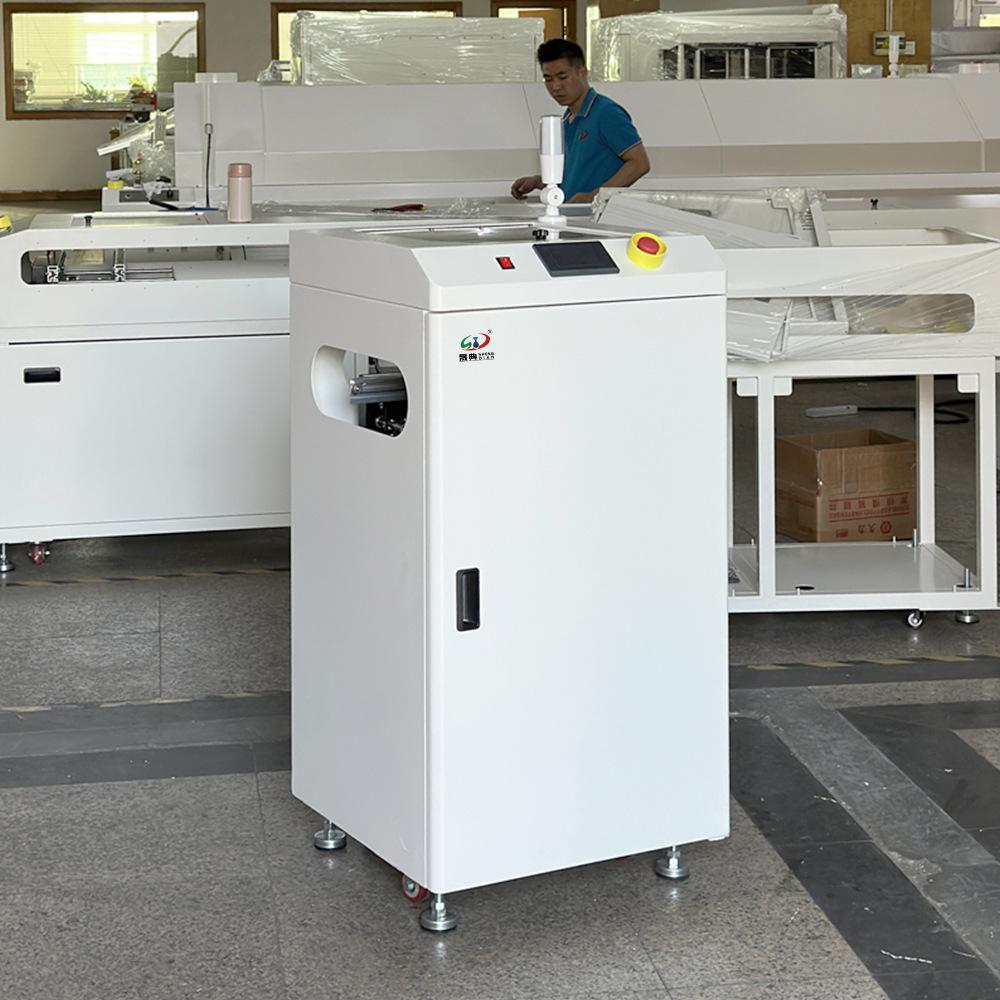

Transportador de conexão de canto SMT placa de PCB de máquina de canto telescópica de 90 graus um em dois cantos automáticos através do equipamento
Variantes
Transportador de transferência de canto SMT 90 graus máquina de canto telescópica PCB placa um em dois para fora equipamento reto de canto automático

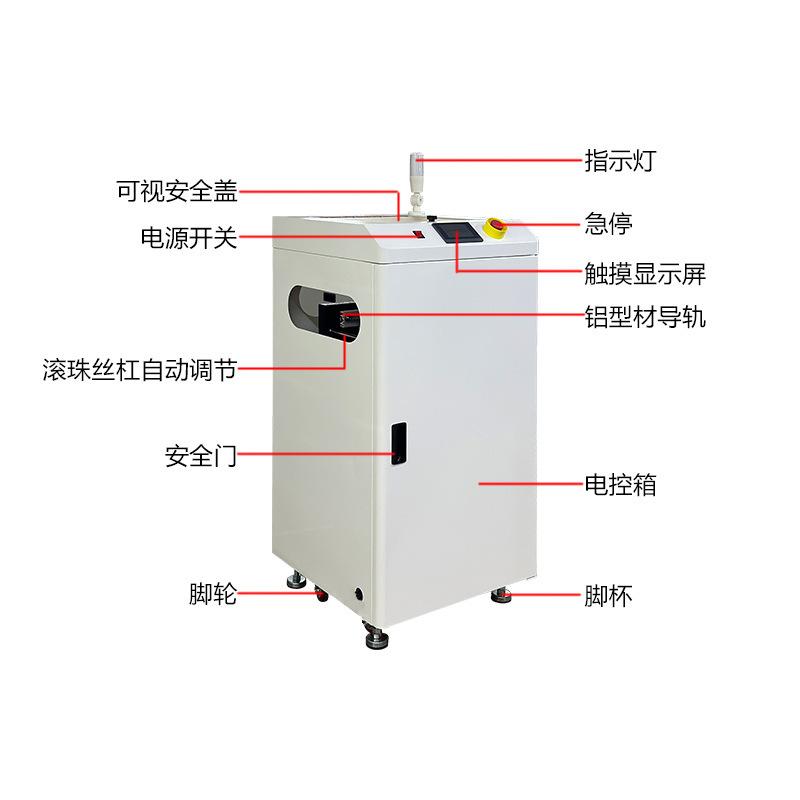

1. O ajuste elétrico de largura do parafuso de esfera de precisão padrão garante um ajuste de largura suave e preciso;
2. Use correias planas profissionais resistentes ao desgaste e antiestáticas e trilhos-guia especiais de perfil de alumínio para garantir conexão suave e transporte estável;
3. Padrão equipado com linha de sinal, pode ser conectado com outros equipamentos online
4. A plataforma de conexão com diferentes comprimentos de trilho guia pode ser feita de acordo com as necessidades do cliente.
5. A superfície de trabalho é equipada com borracha antiestática para melhor prevenir eletricidade estática;
6. O motor de transmissão usa dois motores de passo 42*48
|
Nome do Produto |
90Máquina de canto telescópica de grau |
|
modelo |
SD-90LTC |
|

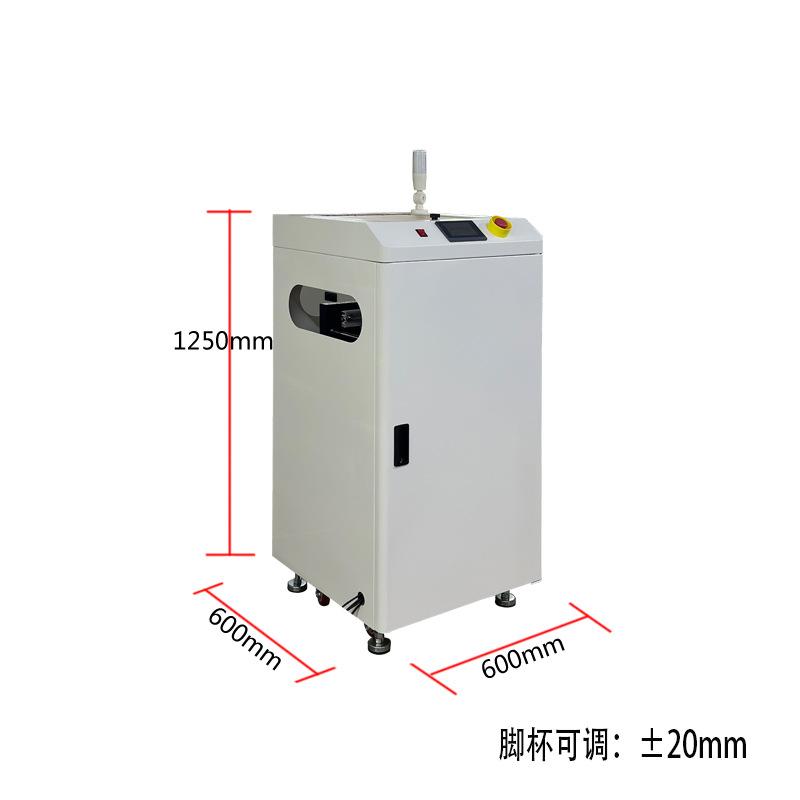

Dimensões |
600*600*1280 mm |
|
PCBLargura da placa |
50-300 mm |
|
PCBcomprimento da prancha |
50-380mm |
|
Altura de transporte |
900±20mm |
|

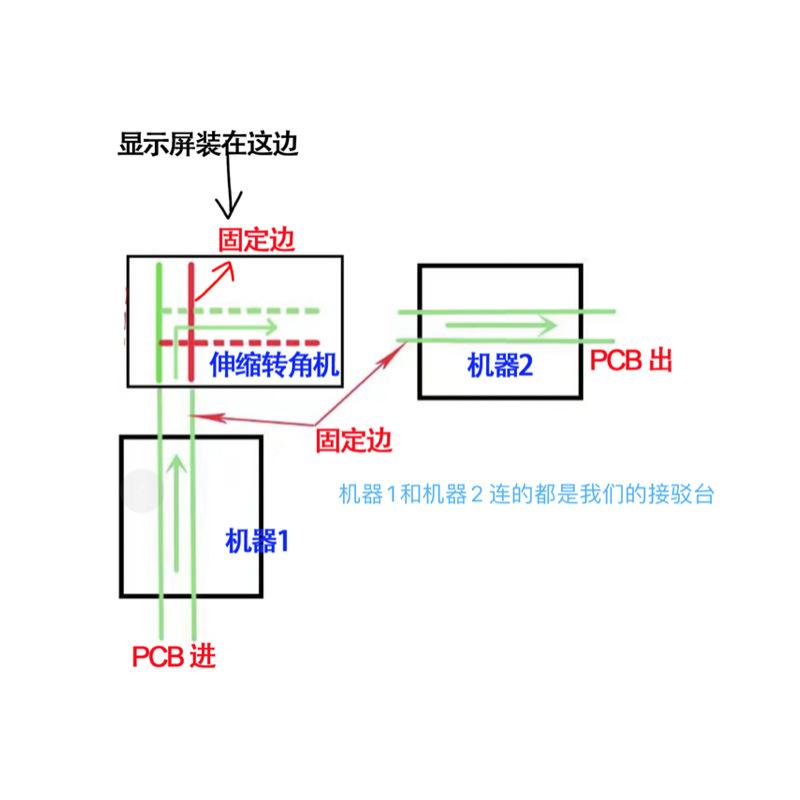

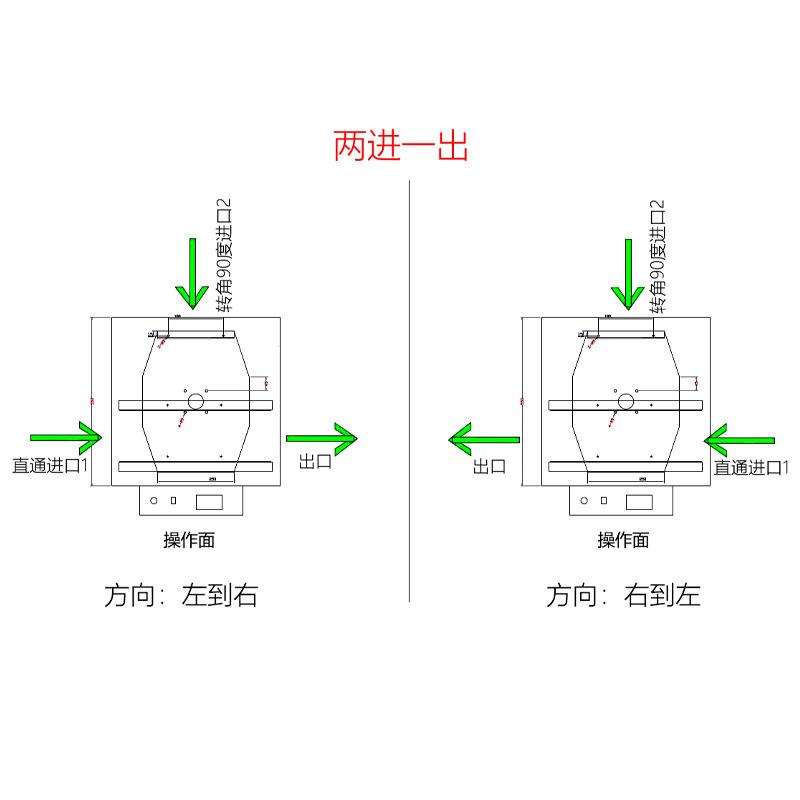

PCBDireção de transporte |
LR(RL) |
|
PCBVelocidade de transporte |
0~2000mm |
|
velocidade de rotação |
0-600mm\S |
|
Controle de sistema |
Panasonic Japão4eixoCLPSistema de controle |
|
tela sensível ao toque |
Controle de exibiçãoSK4.3QE |
|
Potência de transmissão |
5760motor de passo |
|
Modo de rotação |
Motores de passo e drivers de passo |
|
fonte de energia |
AC220V 50/60Hz |
|
consumo de energia |
Aproximadamente.350C |
|
Comprimento da trilha |
480milímetros |
|
método de controle |
CLP+tela sensível ao toque |
|
Máquinas elétricas rotativas |
Shinyu86118motor de passo+Redutor Planetário de Alta Precisão |
|
Acionamento rotativo |
Melhor ST-8Motorista digital |
|
pesoPeso |
sobre250KG |
|
Interface de comunicação |
Adoção de padrões internacionaisSMEMASinalizar acoplamento de dispositivos upstream e downstream |
|
Monotrilho |
1Para bordas fixas,2Para o lado ativo |
|
eixo telescópico |
Shinyu5760Extensão para motor de passo |
|
Corrediça telescópica |
2525Guia linear Taiwan Hiwin de alta precisão |
|
alargar eixo |
Shinyu5760modulação por largura de pulso do motor de passo |
|
Sensor de slot |
Japão Omron671Sensor de origem |
|
Sensor fotoelétrico |
Panasonic JapãoCX442ou SICK alemãoGTB6 |
