Vendas diretas da fábrica: QU-A40 estação de bombeamento hidráulico sistema hidráulico filtro de linha de retorno de óleo especial, filtro de óleo

1. Introdução

O filtro é instalado na linha de retorno de óleo do sistema hidráulico para filtrar pó metálico de componentes desgastados e impurezas de borracha de vedações desgastadas, para que o óleo que flui de volta para o tanque permaneça limpo, o que é benéfico para a circulação de óleo no sistema.

O filtro é dividido em quatro tipos: tipo fibra química, tipo papel, tipo malha e tipo com abertura de arame. O tipo fibra química tem melhor efeito de filtragem e maior precisão do que o tipo papel. Os elementos filtrantes do tipo fibra química e do tipo papel são difíceis de limpar após ficarem bloqueados, por isso o elemento filtrante deve ser substituído.

O filtro é equipado com um dispositivo de sinalização de diferencial de pressão. Quando o elemento filtrante estiver bloqueado devido à poluição e o diferencial de pressão entre as portas de entrada e saída de óleo atingir 0,35 MPa, um sinal de comutação será emitido. Nesse momento, o elemento filtrante deve ser limpo ou substituído.

O elemento filtrante utiliza material filtrante de fibra de vidro, que apresenta as vantagens de alta precisão de filtragem, grande capacidade de fluxo de óleo, baixa perda de pressão original e alta capacidade de retenção de sujeira. Sua precisão de filtragem é calibrada com precisão absoluta de filtragem, razão de filtragem β3, 5, 10, 20 ≥ 200 e eficiência de filtragem n ≥ 99,5%, atendendo aos padrões ISO.

2. Descrição do modelo

3. Parâmetros técnicos

1. Filtros da série ZU-A, QU-A, WU-A

Nota: * indica a precisão da filtragem, # indica o material do filtro. Se o meio usado for água-etilenoglicol, a pressão operacional for 1,6 MPa, a vazão nominal for 63 L/min, o material do filtro for papel e houver um indicador, então o modelo do filtro será: ZU.BH-A63X*P e o modelo do elemento filtrante será TZX2.BH-63X*. Se o material do filtro for fibra química, a precisão da filtragem será 10-15 μm e houver um indicador, então o modelo do filtro será: Q2U-A63X*P e o modelo do elemento filtrante será: TZX2.-63X*Q. Se o material do filtro for fibra química, a precisão da filtragem será 1-5 μm e houver um indicador, então o modelo do filtro será: Q3U-A63X*P e o modelo do elemento filtrante será: TZX2-63X*Q. Se o material do filtro for malha metálica e houver um indicador, o modelo do filtro será: WU-A63X*P e o modelo do elemento filtrante será: TZX2-63X*W.

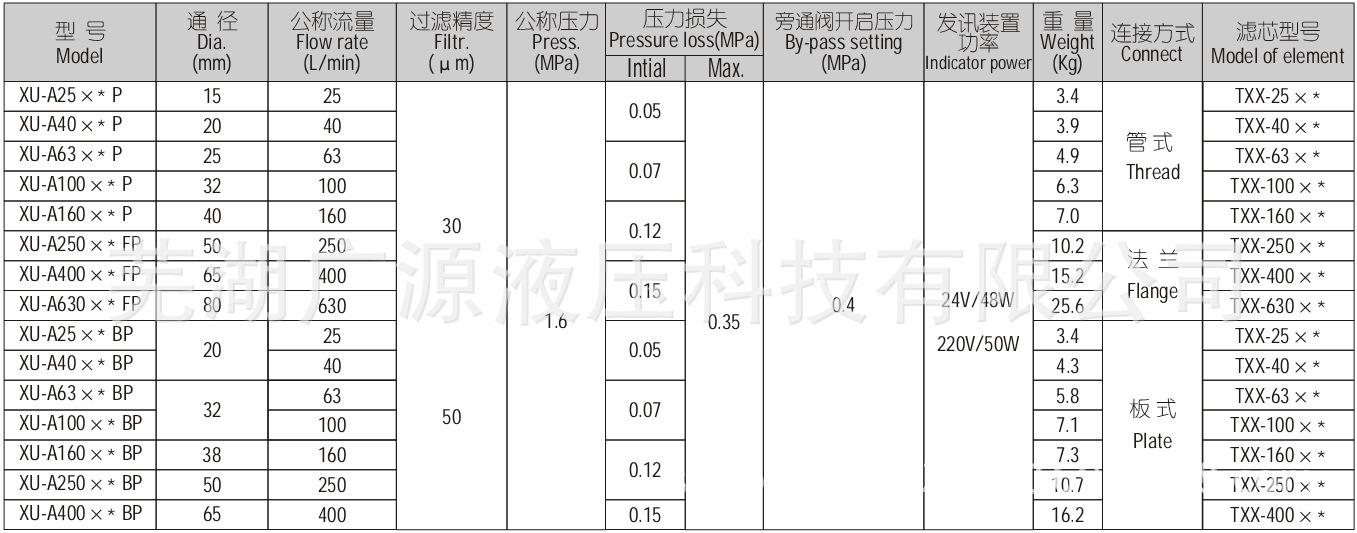

2. Filtros da série XU-A

Nota: * indica a precisão da filtragem. Se o meio usado for água-etilenoglicol, a pressão operacional for 1,6 MPa, a vazão nominal for 63 L/min, a precisão da filtragem for 30 μm e estiver equipado com um transmissor, o modelo do filtro for: XU.BH-A63X30P e o modelo do elemento filtrante for TXX.BH-63X30.

4. Dimensões de instalação

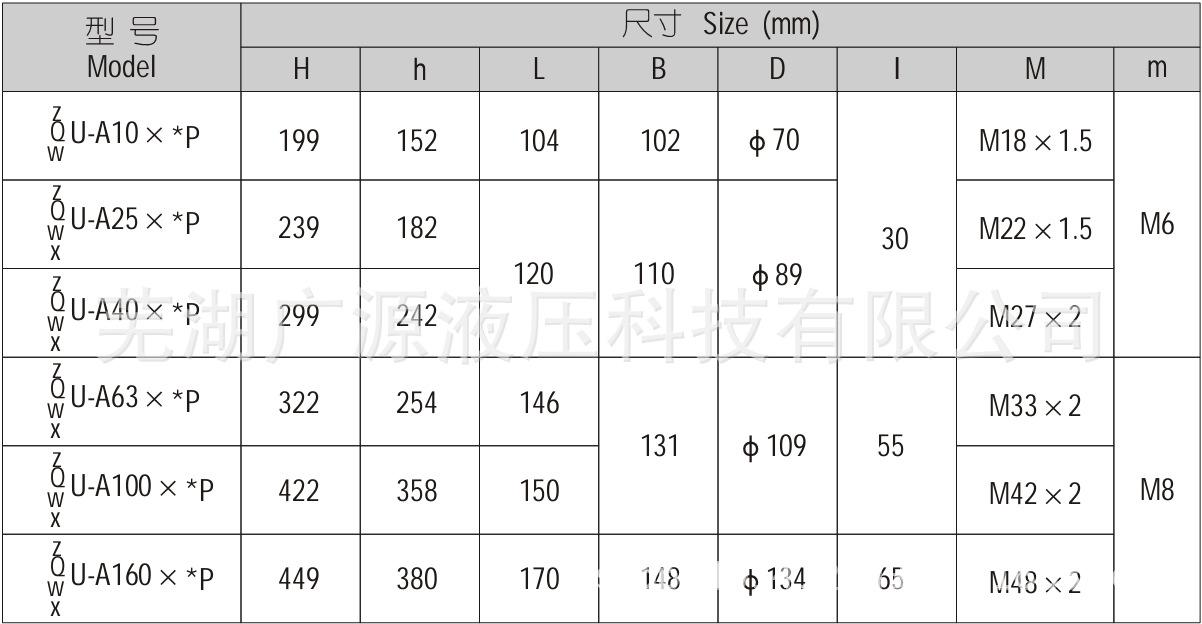

1. Tubular

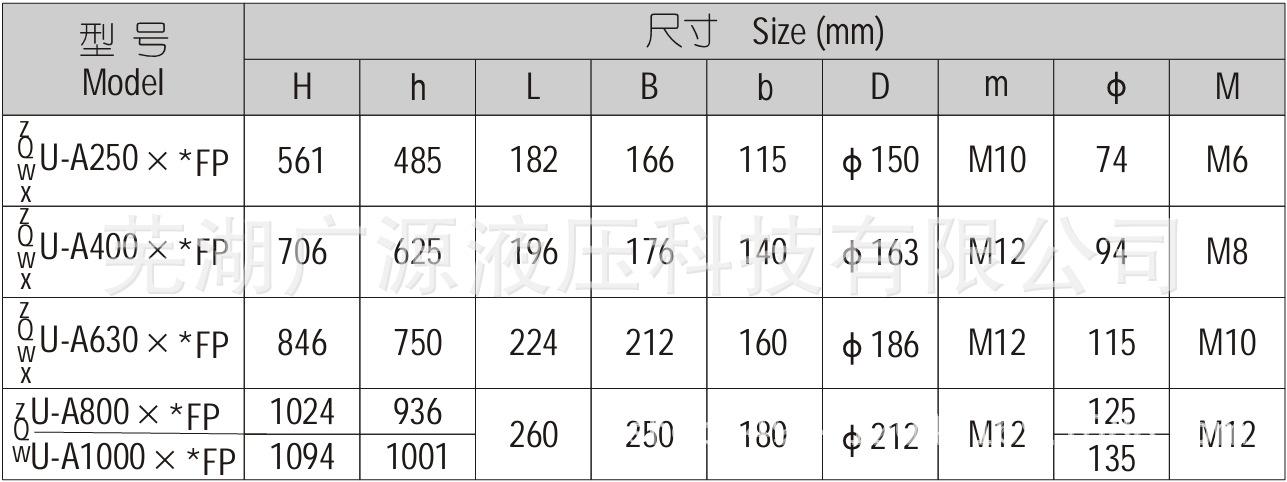

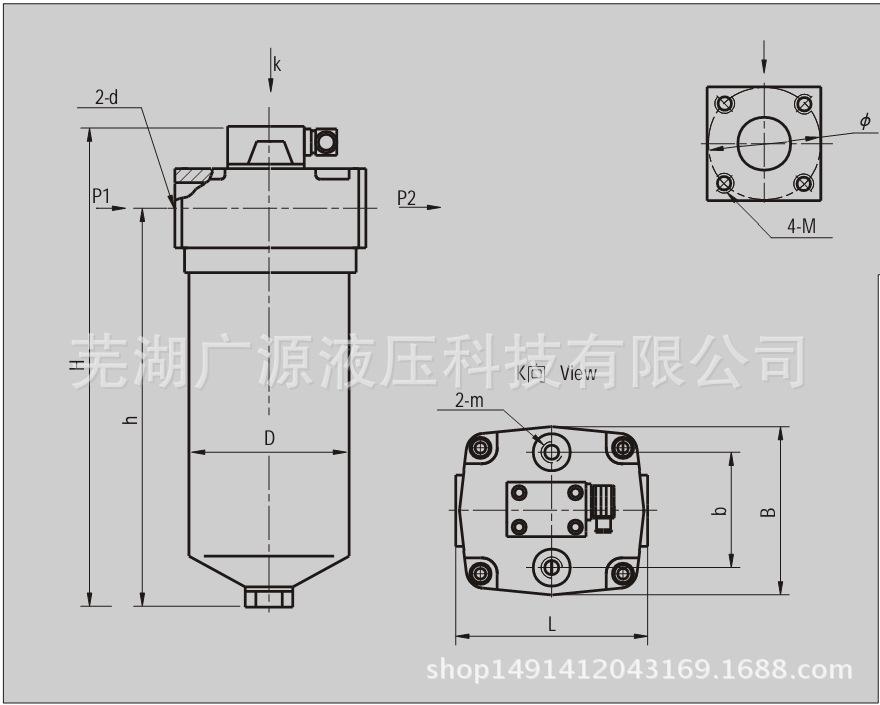

2. Tipo de flange

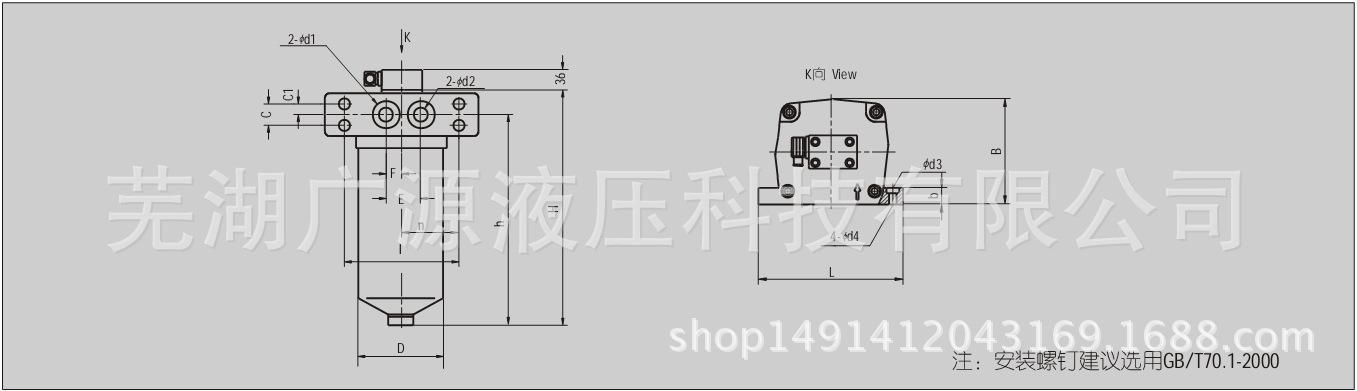

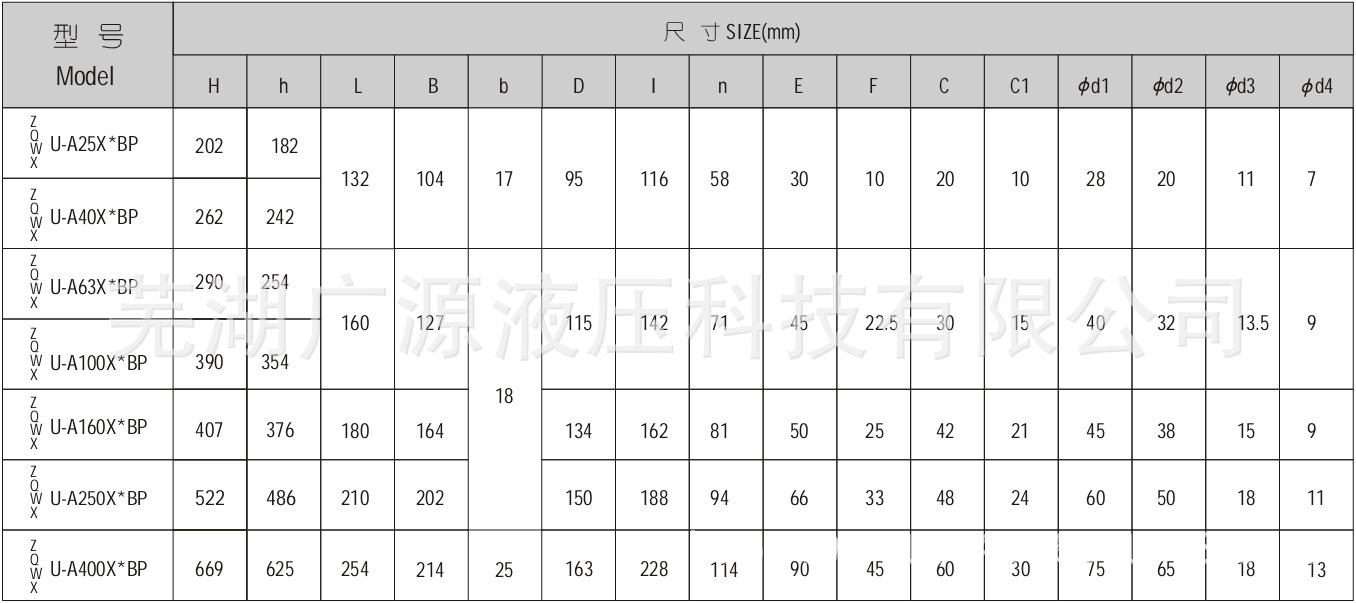

3. Tipo de placa

4. Consulte as seguintes dimensões para o flange de conexão


Este produto é adequado para tubulações de sistemas hidráulicos. Para detalhes, entre em contato com o gerente Wei em 13626582080
