Instrumento de Medição de Parâmetros Elétricos Qingdao Qingzhi 8930H Medidor de Potência Trifásico Expansível Relé de Corrente do Motor
Quantidade
Produtos similares a um preço mais baixo
Instrumento de medição de parâmetros elétricos Qingdao Qingzhi 8930H medidor de energia trifásico
O 8930H é voltado para o mercado de economia de energia para equipamentos elétricos e eletrônicos e é amplamente utilizado em vários campos, desde P&D até linhas de produção.
Analisadores de energia são amplamente utilizados nos campos eletrônico e mecatrônico, como eletrodomésticos e equipamentos OA (Office Automation), equipamentos industriais, baterias de veículos híbridos/elétricos, equipamentos relacionados à geração de energia solar/eólica, etc. para medição de consumo de energia no desenvolvimento de produtos, testes de desempenho e gerenciamento de qualidade. Nesses campos, a crescente conscientização sobre proteção ambiental e economia de energia e a escassez de eletricidade exigem mais economia de energia no design do produto. Para trazer rapidamente produtos com excelente desempenho de economia de energia ao mercado, é necessário melhorar a eficiência do trabalho nos locais de desenvolvimento e produção dos fabricantes, e medidores de energia com maior eficiência de medição se tornaram uma tendência geral.
Medição de alta velocidade de vários itens, pode medir simultaneamente tensão, corrente, potência, consumo de energia cumulativo e itens de medição como análise harmônica que requerem cálculos, a taxa de atualização de dados é mais rápida, melhorando muito a eficiência da medição.
Medição da eficiência de entrada/saída de inversor, conversor matricial, motor, ventilador e bomba
●8930H medição de alta precisão da eficiência de inversores de motor
Nos últimos anos, com o crescente apelo à conservação de energia, a demanda por medição de alta precisão da eficiência de motores/inversores também tem aumentado gradualmente. O 8930 pode fornecer 3 entradas de tensão e 3 entradas de corrente, permitindo medição de alta precisão na avaliação de eficiência de inversores de entrada monofásica/saída trifásica.
Ao selecionar os acessórios da função de expansão do motor (opcional), você pode observar as mudanças na velocidade e no torque, calcular e exibir a potência mecânica e a eficiência total enquanto observa as mudanças na tensão, corrente e potência.

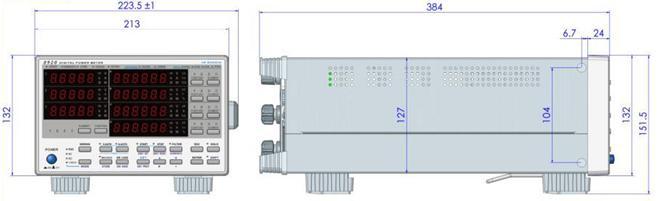

Aparência e tamanho do instrumento
| modelo | 8930H |
|---|---|
| Unidade de entrada | Três canais |
| Precisão básica | 0,1 nível, ±(0,1% da leitura + 0,05% do intervalo) |
| Largura de banda de medição | Corrente contínua e 0,5 Hz-100 KHz |
| Faixa de entrada |
Voltagem: 0,3V-1500V Existem 6 níveis de voltagem: 1500 V, 600 V, 300 V, 150 V, 60 V e 30 V. Corrente: 0,005A-50A 0,5mA-5A (sensor de corrente expansível) Placa padrão 50A, 6 engrenagens no total: 50A, 20A, 10A, 5A, 2A, 1A Placa opcional de 5A (especifique ao fazer o pedido), 6 engrenagens no total: 5A, 2A, 1A, 500mA, 200mA, 100mA. Sensor externo atualmáximoA faixa pode ser selecionada a partir de 10 V, com 6 marchas no total: 10 V, 5 V, 2 V, 1 V, 0,5 V, 0,2 V. |
| Parâmetros de medição |
Tensão U, corrente I, frequência f, potência ativa P, potência reativa Q, potência aparente S, fator de potência PF Tensão de pico U±PK, corrente de pico I±PK, fator de pico CF, energia acumulada E, distorção harmônica, componente harmônica, eficiência, etc. |
| Permitir sobrecarga | 120% vezes a faixa de tensão e corrente |
| Taxa de amostragem | 100k vezes/segundo (amostragem simultânea de tensão e corrente de 16 bits) |
| filtro |
Filtragem de linha: as frequências de corte são 500 Hz e 5,5 KHZ; Filtragem de frequência: a frequência de corte é 500 Hz; |
| Medição harmônica | máximo1-50 vezes, nível de precisão: A(Ⅰ) (GB/T14549-93 Apêndice D) |
| Medição de eficiência | Opcional: Interface de torque de velocidade, pode medir a eficiência |
| Método de exibição | Display LED de sete janelas |
| Atualização da exibição de dados | O ciclo de atualização da tela pode ser definido de 0,1 segundos a 20 segundos |
| Interface de comunicação | Interface padrão: USB RS232/485, porta Ethernet |
| ambiente de trabalho | Temperatura (0～40)℃ Umidade (20%～75%)UR Pressão atmosférica (86～106) kPa |
| Peso do instrumento | Cerca de 5,0 kg |
| Consumo de energia da máquina | ＜10VA |
| Fonte de alimentação funcionando | CA 100 V ～ 265 V, 50/60 Hz |
| Dimensões | Largura × altura × profundidade 223,5*151,5*384 |
| Tamanho do furo | Largura × altura 209 * 128 |
| Precauções | 1. O intervalo fornecido pelo parâmetro é o intervalo padrão. Se você precisar de outras faixas de teste, indique-as ao fazer o pedido. 2. As funções estendidas são configurações opcionais e não padrão. Os usuários devem declarar ao fazer o pedido. 3. Para a faixa de medição e funções de produtos especiais, consulte o rótulo do produto e as instruções especiais. 4. Se você precisar adicionar módulos de entrada após a chegada do produto, ele deverá ser devolvido à fábrica para modificação. Selecione cuidadosamente os módulos e opções que você precisa. Se você tiver alguma dúvida, entre em contato com o serviço de atendimento ao cliente. |
