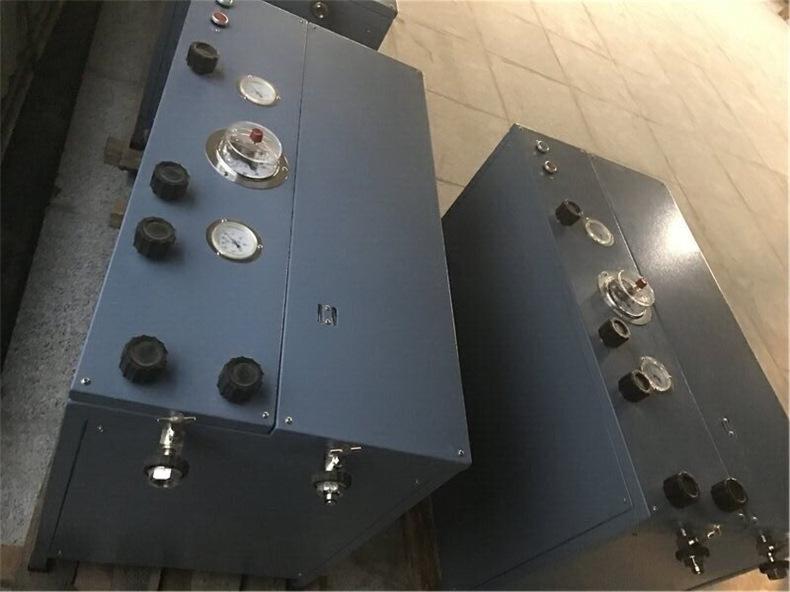

A bomba de enchimento de oxigênio AE102a é usada para pressurizar o oxigênio na garrafa de fonte de gás em outro cilindro de gás para que o oxigênio no cilindro de gás atinja o valor de pressão necessário. Também é adequada para extrair oxigênio, nitrogênio, dióxido de carbono e outros gases da garrafa de fonte de gás e enchê-los no cilindro de gás a ser enchido.
Características e usos do produto da bomba de enchimento de oxigênio AE102a: A bomba de enchimento de oxigênio AE102a (doravante denominada bomba de enchimento) adota tecnologia de compressor sem óleo, que pode controlar automaticamente a pressão de enchimento, extrair oxigênio da garrafa de fonte de gás e pressurizá-lo na garrafa cheia. A bomba de enchimento de oxigênio AE102a é usada principalmente para encher respiradores de oxigênio e auto-resgatadores de oxigênio comprimido, com design estrutural razoável, fácil uso e manutenção, etc.

Parâmetros técnicos da bomba de enchimento de oxigênio AE102A
Modelo: AE102A
Pressão de inflação: 30MPa
Volume de exaustão sob condições de sucção: 3L/min
Nível de compressão: 2 níveis
Compressão Taxa máxima de compressão: 8
Velocidade do virabrequim: 440min
Diâmetro do êmbolo: primeiro nível Φ18 segundo nível Φ12
Potência do motor: 2,2KW
Dimensões totais: (940×500×700) mm.
Peso: 120kg

Princípio de funcionamento da bomba de enchimento de oxigênio AE102a:
O princípio de funcionamento de toda a máquina é completar o trabalho de enchimento de oxigênio do cilindro a ser inflado através do movimento reciprocante contínuo do êmbolo no compressor. Válvulas de admissão e válvulas de exaustão são instaladas em ambas as extremidades do primeiro e segundo cilindros. Sua função é controlar a direção do fluxo de ar. A qualidade das válvulas de admissão e exaustão tem um impacto significativo na eficiência da inflação. Quando o êmbolo de primeiro nível se move para baixo, o gás no cilindro de primeiro nível se expande e a pressão diminui. Quando a pressão no cilindro de primeiro nível é menor do que a pressão do gás no grande cilindro de oxigênio, a válvula de admissão de primeiro nível abre automaticamente e o gás flui da garrafa de fonte de gás para o cilindro de primeiro nível; quando o êmbolo de primeiro nível se move para cima, o gás no cilindro é comprimido e a pressão aumenta. Quando sua pressão é maior do que a pressão do gás no cilindro de segundo nível, a válvula de escape do cilindro de primeiro nível e a válvula de admissão do cilindro de segundo nível são abertas e o gás no cilindro de primeiro nível flui para o cilindro de segundo nível; quando o êmbolo no cilindro de segundo nível se move para cima, o gás no cilindro de segundo nível é comprimido e a pressão aumenta. Quando sua pressão é maior que a pressão do gás no cilindro inflado, ele flui para a garrafa inflada através da válvula de exaustão de segundo nível através da válvula unidirecional no separador gás-água e o interruptor de inflação, e uma inflação é concluída.

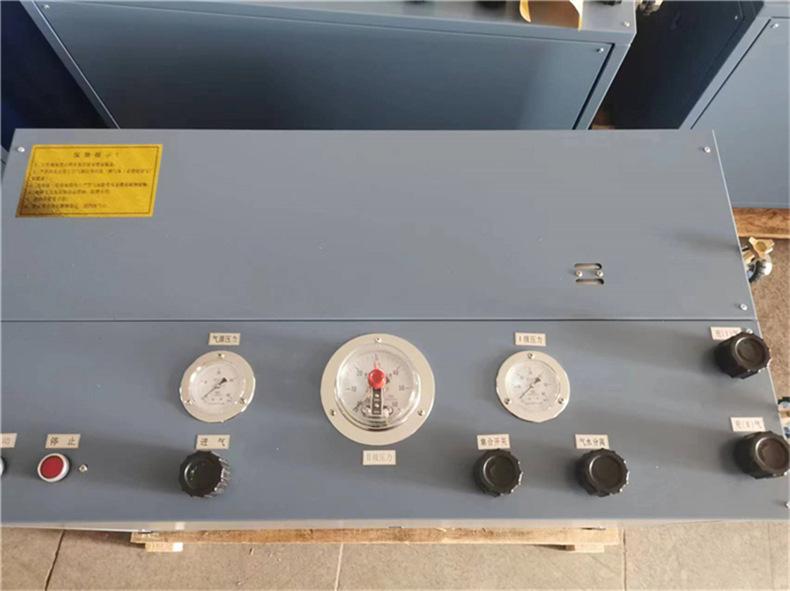

A bomba de enchimento de oxigênio é composta por um painel operacional, um compressor, um sistema de refrigeração e lubrificação, uma parte de controle elétrico, um motor, um corpo de caixa, etc. O motor adota um motor assíncrono trifásico Y100L-1-4 com uma tensão de 380 V, uma frequência de 50 Hz, uma potência de 2,2 kW, uma velocidade de 1430 r/min e uma corrente de carga total de 5,03 A. O corpo da caixa adota uma estrutura de quadro do tipo caixa, que é composta por um quadro, painéis laterais circundantes e uma tampa traseira superior. O quadro é soldado em aço quadrado 25 × 25. Uma placa de suporte é soldada na parte inferior do quadro. A placa de suporte é fornecida com quatro colunas fixas e parafusos de ajuste da correia para fixar o host da bomba de enchimento. O motor e o host da bomba de enchimento são fixados na placa de suporte. Há também um suporte para tanque de água, uma caixa elétrica e um assento de medidor de nível de óleo no quadro.
